华润电力(温州)有限公司2号机炉侧逻辑保护试验单.docx

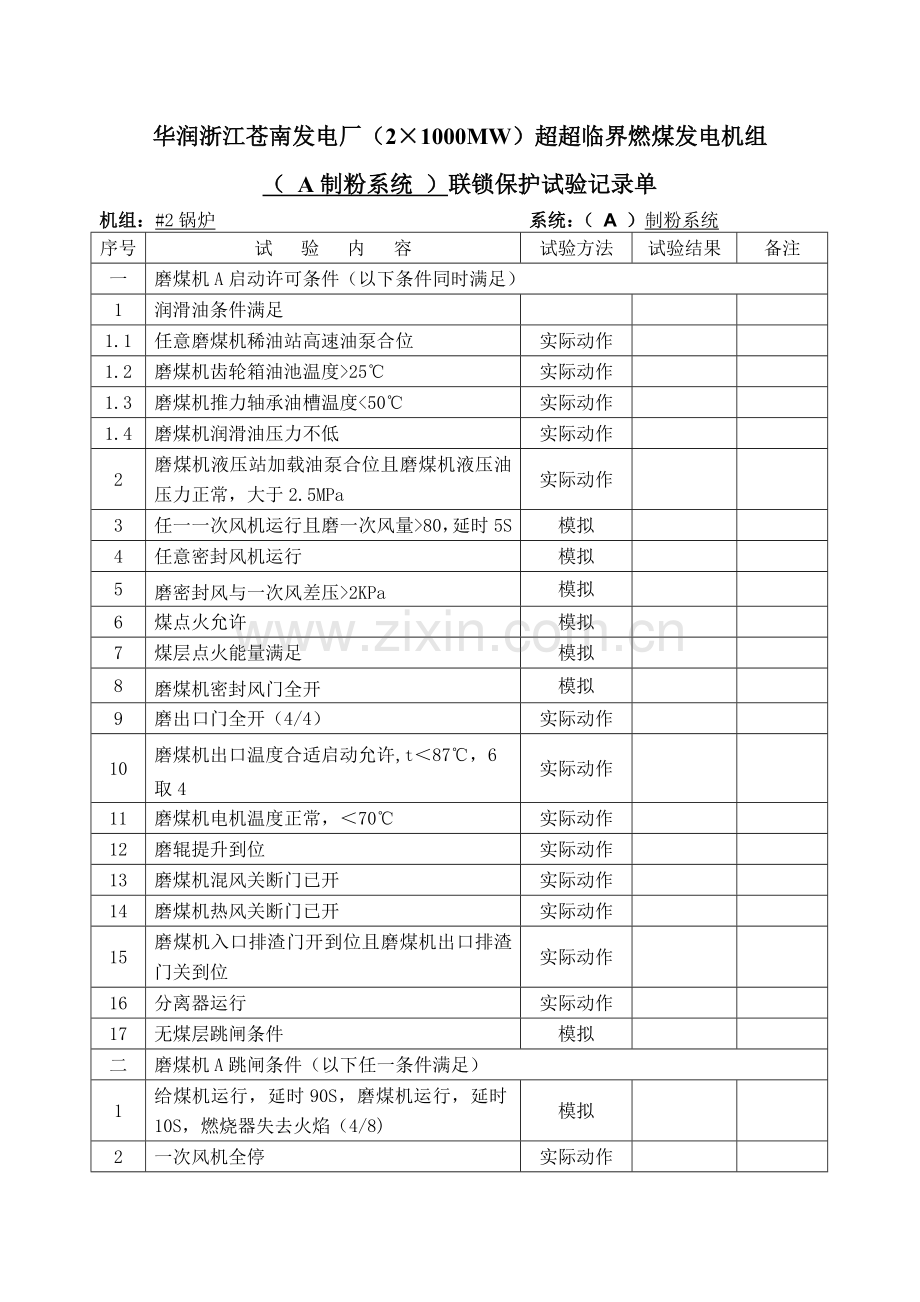

华润浙江苍南发电厂（2×1000MW）超超临界燃煤发电机组
（ A制粉系统 ）联锁保护试验记录单
机组：#2锅炉
系统：（ A ）制粉系统
序号
试 验 内 容
试验方法
试验结果
备注
一
磨煤机A启动许可条件（以下条件同时满足）
1
润滑油条件满足

1.1
任意磨煤机稀油站高速油泵合位
实际动作

1.2
磨煤机齿轮箱油池温度>25℃
实际动作

1.3
磨煤机推力轴承油槽温度<50℃
实际动作

1.4
磨煤机润滑油压力不低
实际动作

2
磨煤机液压站加载油泵合位且磨煤机液压油压力正常，大于2.5MPa
实际动作

3
任一一次风机运行且磨一次风量>80，延时5S
模拟

4
任意密封风机运行
模拟

5
磨密封风与一次风差压>2KPa
模拟

6
煤点火允许
模拟

7
煤层点火能量满足
模拟

8
磨煤机密封风门全开
模拟

9
磨出口门全开（4/4）
实际动作

10
磨煤机出口温度合适启动允许,t＜87℃，6取4
实际动作

11
磨煤机电机温度正常，＜70℃
实际动作

12
磨辊提升到位
实际动作

13
磨煤机混风关断门已开
实际动作

14
磨煤机热风关断门已开
实际动作

15
磨煤机入口排渣门开到位且磨煤机出口排渣门关到位
实际动作

16
分离器运行
实际动作

17
无煤层跳闸条件
模拟

二
磨煤机A跳闸条件（以下任一条件满足）
1
给煤机运行，延时90S，磨煤机运行，延时10S，燃烧器失去火焰（4/8)
模拟

2
一次风机全停
实际动作

3
磨煤机运行时出口挡板关（2/4）
实际动作

4
磨润滑油压力低低（2/3），2S延时
模拟

5
磨稀油站高速油泵均停，10S延时
模拟

6
磨煤机推力轴承油槽(＞70℃)、磨煤机齿轮箱油位超温(＞70℃)，三取二
模拟

7
液压系统加载油泵停,延时10S
实际动作

8
磨煤机电机轴承温度高(90℃)，二取一；磨煤机电机线圈温度高（140℃），六取三
模拟

9
磨煤机出口温度高（＞107℃），六取三
模拟

10
磨煤机一次风/密封风压差<1Kpa，三取二，延时10S
模拟

11
MFT动作
模拟

12
RB跳磨
模拟

13
顺控停
模拟

14
手动停
实际动作

三
磨煤机自动启（全部满足）
1
旋转分离器已运行
模拟

2
启顺控
模拟

三
A磨煤机密封风电动挡板自动开
1
A煤层程控来打开A磨煤机密封风电动挡板指令，3S
模拟

四
A磨煤机密封风电动挡板关允许
1
当A磨煤机停运60秒后
模拟

五
A磨煤机混风关断门自动开
1
A煤层程控来打开A磨煤机混风关断门指令
模拟

六
A磨煤机混风关断门开允许
1
磨煤机出口阀开（2/4）
实际动作

七
A磨煤机混风关断门自动关
1
磨煤机停止
实际动作

2
MFT
模拟

3
顺控关
模拟

八
A磨煤机热风关断门开允许（以下条件全部满足）
1
混风门已开
实际动作

2
磨煤机出口阀开（2/4）
实际动作

九
A磨煤机热风关断门自动开
实际动作

1
磨煤机A启动程控开
模拟

十
A磨煤机热风关断门自动关
1
磨煤机跳闸
实际动作

2
MFT
模拟

3
程控停
模拟

十一
磨煤机A出口快关门开启允许条件（以下条件同时满足）
1
无MFT
模拟

2
无磨煤机跳闸条件
模拟

十二
磨煤机A出口快关门自动开（以下条件任一满足）
1
程控开
模拟

2
手动开
模拟

十三
磨煤机A出口快关门关允许（以下条件任一满足）
1
MFT
模拟

2
F磨停
实际动作

十四
磨煤机A出口快关门自动关闭条件

1
A磨煤机停运
实际动作

2
MFT
模拟

3
手动关
模拟

十五
A磨煤机旋转分离器启允许条件（以下条件全部满足）
1
磨煤机分离器油池温度正常（＜70℃）或温度部不为坏质量点
实际动作

2
无跳闸条件
模拟

十六
A磨煤机旋转分离器自动启
1
顺控启
模拟

十七
A磨煤机旋转分离器跳闸（以下任一条件）
1
磨煤机跳闸条件
模拟

2
磨煤机停止延时1S
实际动作

3
磨煤机分离器油池温度高（80℃）且非坏质量
模拟

4
顺控停
模拟

十八
磨煤机A高速润滑油泵A启动许可条件（任一条件满足）
1
A磨煤机润滑油油温>28℃（三取中）且A磨煤机润滑油低速油泵停止
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

十九
磨煤机A高速润滑油泵A停止许可条件
1
A磨煤机停止900S
实际动作

2
A磨煤机B稀油泵高速运行且出口油压高
模拟

二十
磨煤机A高速润滑油泵A自动启（任一）
1
顺控启指令来且A低速油泵停止且润滑油温度满足
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

二一
磨煤机A高速润滑油泵B启动许可条件（任一条件满足）
1
A磨煤机润滑油油温>28℃（三取中）且A磨煤机润滑油低速油泵停止
模拟

2
（稀油站A高速油泵运行时磨煤机润滑油压低或A高速油泵停止）且A泵备用
实际动作

二二
磨煤机A高速润滑油泵B停止许可条件
1
A磨煤机停止900S
实际动作

2
A磨煤机A稀油泵高速运行且出口油压高
模拟

二三
磨煤机A高速润滑油泵B自动启（任一）
1
顺控启指令来且B低速油泵停止且润滑油温度满足
模拟

2
（稀油站A高速油泵运行时磨煤机润滑油压低或A高速油泵停止）且B泵备用
实际动作

二四
磨煤机A低速润滑油泵A启动许可条件
1
磨煤机高速油泵停止
实际动作

二五
磨煤机A低速润滑油泵A自动启条件（全部满足）
1
A高速油泵停止
实际动作

2
顺控来启指令
模拟

3
高速油泵启动温度条件不满足（齿轮箱温度3取中，温度<25℃）
实际动作

二六
磨煤机A低速润滑油泵A自动停条件（任一满足）
1
启顺控指令来且高速油泵启动温度条件满足（齿轮箱温度3取中，温度>25℃）
模拟

2
A高速油泵自动启
模拟

二七
磨煤机A低速润滑油泵B启动许可条件
1
磨煤机高速油泵停止
实际动作

二八
磨煤机A低速润滑油泵B自动启条件（全部满足）
1
B高速油泵停止
模拟

2
顺控来启指令
模拟

3
高速油泵启动温度条件不满足（齿轮箱温度3取中，温度<25℃）
模拟

4
润换油泵A停止
模拟

二九
磨煤机A低速润滑油泵B自动停条件（任一满足）
1
启顺控指令来且高速油泵启动温度条件满足（齿轮箱温度3取中，温度>25℃）
模拟

2
B高速油泵自动启
模拟

三十
磨煤机A齿轮箱油池电加热器自动启条件
1
联锁投切开关开且齿轮箱油池温度＜30℃
模拟

三一
磨煤机A齿轮箱油池电加热器自动关条件

1
润滑油泵全停延时3S或齿轮箱油池温度＞35℃
模拟

三二
磨煤机A加载油泵A停止许可条件
1
A磨煤机停运
模拟

三三
磨煤机A加载油泵B自动启
1
顺控启
模拟

三四
A给煤机入口煤阀自动关闭条件
1
给煤机停止自动关
实际动作

2
顺控停
模拟

三五
给煤机A出口门自动关条件
1
磨煤机A停
实际动作

2
磨停顺控关给煤机出口门
模拟

三六
给煤机A出口门自动开
1
磨煤机A顺控启
模拟

三七
给煤机A出口门自动关
1
磨煤机A停止
实际动作

2
磨煤机A顺控停
模拟

三八
给煤机A启动许可条件（以下条件同时满足）
1
磨煤机运行
实际动作

2
磨煤机出口门全开
实际动作

3
给煤机出口煤阀开状态
实际动作

4
磨煤机出口温度启动允许（＜70℃，六取四）
模拟

5
给煤机最小给煤量（25t/h）
模拟

6
给煤机出口未堵煤且给煤机落煤管未堵煤
实际动作

7
无给煤机跳闸信号
模拟

三九
给煤机A跳闸条件（以下条件任一满足）
1
磨煤机停运，延时5S
实际动作

2
给煤机出口阀关闭
实际动作

3
给煤机运行且出口堵煤延时5s
模拟

4
给煤机机内温度高（100℃）10S延时
模拟

5
MFT
模拟

6
程控停
模拟

7
手动停
实际动作

四十
给煤机A自动启
1
磨煤机A顺控启
模拟

华润浙江苍南发电厂（2×1000MW）超超临界燃煤发电机组
（ B制粉系统 ）联锁保护试验记录单
机组：#2锅炉
系统：（ B ）制粉系统
序号
试 验 内 容
试验方法
试验结果
备注
一
磨煤机B启动许可条件（以下条件同时满足）
1
润滑油条件满足

1.1
任意磨煤机稀油站高速油泵合位
实际动作

1.2
磨煤机齿轮箱油池温度>25℃
实际动作

1.3
磨煤机推力轴承油槽温度<50℃
实际动作

1.4
磨煤机润滑油压力不低
实际动作

2
磨煤机液压站加载油泵合位且磨煤机液压油压力正常，大于2.5MPa
实际动作

3
任一一次风机运行且磨一次风量>80，延时5S
模拟

4
任意密封风机运行
模拟

5
磨密封风与一次风差压>2KPa
模拟

6
煤点火允许
模拟

7
煤层点火能量满足
模拟

8
磨煤机密封风门全开
模拟

9
磨出口门全开（4/4）
实际动作

10
磨煤机出口温度合适启动允许,t＜87℃，6取4
实际动作

11
磨煤机电机温度正常，＜70℃
实际动作

12
磨辊提升到位
实际动作

13
磨煤机混风关断门已开
实际动作

14
磨煤机热风关断门已开
实际动作

15
磨煤机入口排渣门开到位且磨煤机出口排渣门关到位
实际动作

16
分离器运行
实际动作

17
无煤层跳闸条件
模拟

二
磨煤机B跳闸条件（以下任一条件满足）
1
给煤机运行，延时90S，磨煤机运行，延时10S，燃烧器失去火焰（4/8)
模拟

2
一次风机全停
实际动作

3
磨煤机运行时出口挡板关（2/4）
实际动作

4
磨润滑油压力低低（2/3），2S延时
模拟

5
磨稀油站高速油泵均停，10S延时
模拟

6
磨煤机推力轴承油槽(＞70℃)、磨煤机齿轮箱油位超温(＞70℃)，三取二
模拟

7
液压系统加载油泵停,延时10S
实际动作

8
磨煤机电机轴承温度高(90℃)，二取一；磨煤机电机线圈温度高（140℃），六取三
模拟

9
磨煤机出口温度高（＞107℃），六取三
模拟

10
磨煤机一次风/密封风压差<1Kpa，三取二，延时10S
模拟

11
MFT动作
模拟

12
RB跳磨
模拟

13
顺控停
模拟

14
手动停
实际动作

三
磨煤机自动启（全部满足）
1
旋转分离器已运行
模拟

2
启顺控
模拟

三
B磨煤机密封风电动挡板自动开
1
B煤层程控来打开B磨煤机密封风电动挡板指令，3S
模拟

四
B磨煤机密封风电动挡板关允许
1
当B磨煤机停运60秒后
模拟

五
B磨煤机混风关断门自动开
1
B煤层程控来打开B磨煤机混风关断门指令
模拟

六
B磨煤机混风关断门开允许
1
磨煤机出口阀开（2/4）
实际动作

七
B磨煤机混风关断门自动关
1
磨煤机停止
实际动作

2
MFT
模拟

3
顺控关
模拟

八
B磨煤机热风关断门开允许（以下条件全部满足）
1
混风门已开
实际动作

2
磨煤机出口阀开（2/4）
实际动作

九
B磨煤机热风关断门自动开
实际动作

1
磨煤机B启动程控开
模拟

十
B磨煤机热风关断门自动关
1
磨煤机跳闸
实际动作

2
MFT
模拟

3
程控停
模拟

十一
磨煤机B出口快关门开启允许条件（以下条件同时满足）
1
无MFT
模拟

2
无磨煤机跳闸条件
模拟

十二
磨煤机B出口快关门自动开（以下条件任一满足）
1
程控开
模拟

2
手动开
模拟

十三
磨煤机B出口快关门关允许（以下条件任一满足）
1
MFT
模拟

2
F磨停
实际动作

十四
磨煤机B出口快关门自动关闭条件

1
B磨煤机停运
实际动作

2
MFT
模拟

3
手动关
模拟

十五
B磨煤机旋转分离器启允许条件（以下条件全部满足）
1
磨煤机分离器油池温度正常（＜70℃）或温度部不为坏质量点
实际动作

2
无跳闸条件
模拟

十六
B磨煤机旋转分离器自动启
1
顺控启
模拟

十七
B磨煤机旋转分离器跳闸（以下任一条件）
1
磨煤机跳闸条件
模拟

2
磨煤机停止延时1S
实际动作

3
磨煤机分离器油池温度高（80℃）且非坏质量
模拟

4
顺控停
模拟

十八
磨煤机B高速润滑油泵A启动许可条件（任一条件满足）
1
B磨煤机润滑油油温>28℃（三取中）且B磨煤机润滑油低速油泵停止
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

十九
磨煤机B高速润滑油泵A停止许可条件
1
B磨煤机停止900S
实际动作

2
B磨煤机B稀油泵高速运行且出口油压高
模拟

二十
磨煤机B高速润滑油泵A自动启（任一）
1
顺控启指令来且A低速油泵停止且润滑油温度满足
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

二一
磨煤机B高速润滑油泵B启动许可条件（任一条件满足）
1
B磨煤机润滑油油温>28℃（三取中）且B磨煤机润滑油低速油泵停止
模拟

2
（稀油站A高速油泵运行时磨煤机润滑油压低或A高速油泵停止）且A泵备用
实际动作

二二
磨煤机B高速润滑油泵B停止许可条件
1
B磨煤机停止900S
实际动作

2
B磨煤机B稀油泵高速运行且出口油压高
模拟

二三
磨煤机B高速润滑油泵B自动启（任一）
1
顺控启指令来且B低速油泵停止且润滑油温度满足
模拟

2
（稀油站A高速油泵运行时磨煤机润滑油压低或A高速油泵停止）且B泵备用
实际动作

二四
磨煤机B低速润滑油泵A启动许可条件
1
磨煤机高速油泵停止
实际动作

二五
磨煤机B低速润滑油泵A自动启条件（全部满足）
1
A高速油泵停止
实际动作

2
顺控来启指令
模拟

3
高速油泵启动温度条件不满足（齿轮箱温度3取中，温度<25℃）
实际动作

二六
磨煤机B低速润滑油泵A自动停条件（任一满足）
1
启顺控指令来且高速油泵启动温度条件满足（齿轮箱温度3取中，温度>25℃）
模拟

2
A高速油泵自动启
模拟

二七
磨煤机B低速润滑油泵B启动许可条件
1
磨煤机高速油泵停止
实际动作

二八
磨煤机B低速润滑油泵B自动启条件（全部满足）
1
B高速油泵停止
模拟

2
顺控来启指令
模拟

3
高速油泵启动温度条件不满足（齿轮箱温度3取中，温度<25℃）
模拟

4
润换油泵A停止
模拟

二九
磨煤机B低速润滑油泵B自动停条件（任一满足）
1
启顺控指令来且高速油泵启动温度条件满足（齿轮箱温度3取中，温度>25℃）
模拟

2
B高速油泵自动启
模拟

三十
磨煤机B齿轮箱油池电加热器自动启条件
1
联锁投切开关开且齿轮箱油池温度＜30℃
模拟

三一
磨煤机B齿轮箱油池电加热器自动关条件

1
润滑油泵全停延时3S或齿轮箱油池温度＞35℃
模拟

三二
磨煤机B加载油泵A停止许可条件
1
B磨煤机停运
模拟

三三
磨煤机B加载油泵B自动启
1
顺控启
模拟

三四
B给煤机入口煤阀自动关闭条件
1
给煤机停止自动关
实际动作

2
顺控停
模拟

三五
给煤机B出口门自动关条件
1
磨煤机B停
实际动作

2
磨停顺控关给煤机出口门
模拟

三六
给煤机B出口门自动开
1
磨煤机B顺控启
模拟

三七
给煤机B出口门自动关
1
磨煤机B停止
实际动作

2
磨煤机B顺控停
模拟

三八
给煤机B启动许可条件（以下条件同时满足）
1
磨煤机运行
实际动作

2
磨煤机出口门全开
实际动作

3
给煤机出口煤阀开状态
实际动作

4
磨煤机出口温度启动允许（＜70℃，六取四）
模拟

5
给煤机最小给煤量（25t/h）
模拟

6
给煤机出口未堵煤且给煤机落煤管未堵煤
实际动作

7
无给煤机跳闸信号
模拟

三九
给煤机B跳闸条件（以下条件任一满足）
1
磨煤机停运，延时5S
实际动作

2
给煤机出口阀关闭
实际动作

3
给煤机运行且出口堵煤延时5s
模拟

4
给煤机机内温度高（100℃）10S延时
模拟

5
MFT
模拟

6
程控停
模拟

7
手动停
实际动作

四十
给煤机B自动启
1
磨煤机B顺控启
模拟

华润浙江苍南发电厂（2×1000MW）超超临界燃煤发电机组
（ C制粉系统 ）联锁保护试验记录单
机组：#2锅炉
系统：（ C ）制粉系统
序号
试 验 内 容
试验方法
试验结果
备注
一
磨煤机C启动许可条件（以下条件同时满足）
1
润滑油条件满足

1.1
任意磨煤机稀油站高速油泵合位
实际动作

1.2
磨煤机齿轮箱油池温度>25℃
实际动作

1.3
磨煤机推力轴承油槽温度<50℃
实际动作

1.4
磨煤机润滑油压力不低
实际动作

2
磨煤机液压站加载油泵合位且磨煤机液压油压力正常，大于2.5MPa
实际动作

3
任一一次风机运行且磨一次风量>80，延时5S
模拟

4
任意密封风机运行
模拟

5
磨密封风与一次风差压>2KPa
模拟

6
煤点火允许
模拟

7
煤层点火能量满足
模拟

8
磨煤机密封风门全开
模拟

9
磨出口门全开（4/4）
实际动作

10
磨煤机出口温度合适启动允许,t＜87℃，6取4
实际动作

11
磨煤机电机温度正常，＜70℃
实际动作

12
磨辊提升到位
实际动作

13
磨煤机混风关断门已开
实际动作

14
磨煤机热风关断门已开
实际动作

15
磨煤机入口排渣门开到位且磨煤机出口排渣门关到位
实际动作

16
分离器运行
实际动作

17
无煤层跳闸条件
模拟

二
磨煤机C跳闸条件（以下任一条件满足）
1
给煤机运行，延时90S，磨煤机运行，延时10S，燃烧器失去火焰（4/8)
模拟

2
一次风机全停
实际动作

3
磨煤机运行时出口挡板关（2/4）
实际动作

4
磨润滑油压力低低（2/3），2S延时
模拟

5
磨稀油站高速油泵均停，10S延时
模拟

6
磨煤机推力轴承油槽(＞70℃)、磨煤机齿轮箱油位超温(＞70℃)，三取二
模拟

7
液压系统加载油泵停,延时10S
实际动作

8
磨煤机电机轴承温度高(90℃)，二取一；磨煤机电机线圈温度高（140℃），六取三
模拟

9
磨煤机出口温度高（＞107℃），六取三
模拟

10
磨煤机一次风/密封风压差<1Kpa，三取二，延时10S
模拟

11
MFT动作
模拟

12
RB跳磨
模拟

13
顺控停
模拟

14
手动停
实际动作

三
磨煤机自动启（全部满足）
1
旋转分离器已运行
模拟

2
启顺控
模拟

三
C磨煤机密封风电动挡板自动开
1
C煤层程控来打开C磨煤机密封风电动挡板指令，3S
模拟

四
C磨煤机密封风电动挡板关允许
1
当C磨煤机停运60秒后
模拟

五
C磨煤机混风关断门自动开
1
C煤层程控来打开C磨煤机混风关断门指令
模拟

六
C磨煤机混风关断门开允许
1
磨煤机出口阀开（2/4）
实际动作

七
C磨煤机混风关断门自动关
1
磨煤机停止
实际动作

2
MFT
模拟

3
顺控关
模拟

八
C磨煤机热风关断门开允许（以下条件全部满足）
1
混风门已开
实际动作

2
磨煤机出口阀开（2/4）
实际动作

九
C磨煤机热风关断门自动开
实际动作

1
磨煤机C启动程控开
模拟

十
C磨煤机热风关断门自动关
1
磨煤机跳闸
实际动作

2
MFT
模拟

3
程控停
模拟

十一
磨煤机C出口快关门开启允许条件（以下条件同时满足）
1
无MFT
模拟

2
无磨煤机跳闸条件
模拟

十二
磨煤机C出口快关门自动开（以下条件任一满足）
1
程控开
模拟

2
手动开
模拟

十三
磨煤机C出口快关门关允许（以下条件任一满足）
1
MFT
模拟

2
F磨停
实际动作

十四
磨煤机C出口快关门自动关闭条件

1
C磨煤机停运
实际动作

2
MFT
模拟

3
手动关
模拟

十五
C磨煤机旋转分离器启允许条件（以下条件全部满足）
1
磨煤机分离器油池温度正常（＜70℃）或温度部不为坏质量点
实际动作

2
无跳闸条件
模拟

十六
C磨煤机旋转分离器自动启
1
顺控启
模拟

十七
C磨煤机旋转分离器跳闸（以下任一条件）
1
磨煤机跳闸条件
模拟

2
磨煤机停止延时1S
实际动作

3
磨煤机分离器油池温度高（80℃）且非坏质量
模拟

4
顺控停
模拟

十八
磨煤机C高速润滑油泵A启动许可条件（任一条件满足）
1
C磨煤机润滑油油温>28℃（三取中）且C磨煤机润滑油低速油泵停止
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

十九
磨煤机C高速润滑油泵A停止许可条件
1
C磨煤机停止900S
实际动作

2
C磨煤机B稀油泵高速运行且出口油压高
模拟

二十
磨煤机C高速润滑油泵A自动启（任一）
1
顺控启指令来且A低速油泵停止且润滑油温度满足
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

二一
磨煤机C高速润滑油泵B启动许可条件（任一条件满足）
1
C磨煤机润滑油油温>28℃（三取中）且C磨煤机润滑油低速油泵停止
模拟

2
（稀油站A高速油泵运行时磨煤机润滑油压低或A高速油泵停止）且A泵备用
实际动作

二二
磨煤机C高速润滑油泵B停止许可条件
1
C磨煤机停止900S
实际动作

2
C磨煤机C稀油泵高速运行且出口油压高
模拟

二三
磨煤机C高速润滑油泵B自动启（任一）
1
顺控启指令来且B低速油泵停止且润滑油温度满足
模拟

2
（稀油站A高速油泵运行时磨煤机润滑油压低或A高速油泵停止）且B泵备用
实际动作

二四
磨煤机C低速润滑油泵A启动许可条件
1
磨煤机高速油泵停止
实际动作

二五
磨煤机C低速润滑油泵A自动启条件（全部满足）
1
A高速油泵停止
实际动作

2
顺控来启指令
模拟

3
高速油泵启动温度条件不满足（齿轮箱温度3取中，温度<25℃）
实际动作

二六
磨煤机C低速润滑油泵A自动停条件（任一满足）
1
启顺控指令来且高速油泵启动温度条件满足（齿轮箱温度3取中，温度>25℃）
模拟

2
A高速油泵自动启
模拟

二七
磨煤机C低速润滑油泵B启动许可条件
1
磨煤机高速油泵停止
实际动作

二八
磨煤机C低速润滑油泵B自动启条件（全部满足）
1
B高速油泵停止
模拟

2
顺控来启指令
模拟

3
高速油泵启动温度条件不满足（齿轮箱温度3取中，温度<25℃）
模拟

4
润换油泵A停止
模拟

二九
磨煤机C低速润滑油泵B自动停条件（任一满足）
1
启顺控指令来且高速油泵启动温度条件满足（齿轮箱温度3取中，温度>25℃）
模拟

2
B高速油泵自动启
模拟

三十
磨煤机C齿轮箱油池电加热器自动启条件
1
联锁投切开关开且齿轮箱油池温度＜30℃
模拟

三一
磨煤机C齿轮箱油池电加热器自动关条件

1
润滑油泵全停延时3S或齿轮箱油池温度＞35℃
模拟

三二
磨煤机C加载油泵A停止许可条件
1
C磨煤机停运
模拟

三三
磨煤机C加载油泵B自动启
1
顺控启
模拟

三四
C给煤机入口煤阀自动关闭条件
1
给煤机停止自动关
实际动作

2
顺控停
模拟

三五
给煤机C出口门自动关条件
1
磨煤机C停
实际动作

2
磨停顺控关给煤机出口门
模拟

三六
给煤机C出口门自动开
1
磨煤机C顺控启
模拟

三七
给煤机C出口门自动关
1
磨煤机C停止
实际动作

2
磨煤机C顺控停
模拟

三八
给煤机C启动许可条件（以下条件同时满足）
1
磨煤机运行
实际动作

2
磨煤机出口门全开
实际动作

3
给煤机出口煤阀开状态
实际动作

4
磨煤机出口温度启动允许（＜70℃，六取四）
模拟

5
给煤机最小给煤量（25t/h）
模拟

6
给煤机出口未堵煤且给煤机落煤管未堵煤
实际动作

7
无给煤机跳闸信号
模拟

三九
给煤机C跳闸条件（以下条件任一满足）
1
磨煤机停运，延时5S
实际动作

2
给煤机出口阀关闭
实际动作

3
给煤机运行且出口堵煤延时5s
模拟

4
给煤机机内温度高（100℃）10S延时
模拟

5
MFT
模拟

6
程控停
模拟

7
手动停
实际动作

四十
给煤机C自动启
1
磨煤机C顺控启
模拟

华润浙江苍南发电厂（2×1000MW）超超临界燃煤发电机组
（ D制粉系统 ）联锁保护试验记录单
机组：#2锅炉
系统：（ D ）制粉系统
序号
试 验 内 容
试验方法
试验结果
备注
一
磨煤机D启动许可条件（以下条件同时满足）
1
润滑油条件满足

1.1
任意磨煤机稀油站高速油泵合位
实际动作

1.2
磨煤机齿轮箱油池温度>25℃
实际动作

1.3
磨煤机推力轴承油槽温度<50℃
实际动作

1.4
磨煤机润滑油压力不低
实际动作

2
磨煤机液压站加载油泵合位且磨煤机液压油压力正常，大于2.5MPa
实际动作

3
任一一次风机运行且磨一次风量>80，延时5S
模拟

4
任意密封风机运行
模拟

5
磨密封风与一次风差压>2KPa
模拟

6
煤点火允许
模拟

7
煤层点火能量满足
模拟

8
磨煤机密封风门全开
模拟

9
磨出口门全开（4/4）
实际动作

10
磨煤机出口温度合适启动允许,t＜87℃，6取4
实际动作

11
磨煤机电机温度正常，＜70℃
实际动作

12
磨辊提升到位
实际动作

13
磨煤机混风关断门已开
实际动作

14
磨煤机热风关断门已开
实际动作

15
磨煤机入口排渣门开到位且磨煤机出口排渣门关到位
实际动作

16
分离器运行
实际动作

17
无煤层跳闸条件
模拟

二
磨煤机D跳闸条件（以下任一条件满足）
1
给煤机运行，延时90S，磨煤机运行，延时10S，燃烧器失去火焰（4/8)
模拟

2
一次风机全停
实际动作

3
磨煤机运行时出口挡板关（2/4）
实际动作

4
磨润滑油压力低低（2/3），2S延时
模拟

5
磨稀油站高速油泵均停，10S延时
模拟

6
磨煤机推力轴承油槽(＞70℃)、磨煤机齿轮箱油位超温(＞70℃)，三取二
模拟

7
液压系统加载油泵停,延时10S
实际动作

8
磨煤机电机轴承温度高(90℃)，二取一；磨煤机电机线圈温度高（140℃），六取三
模拟

9
磨煤机出口温度高（＞107℃），六取三
模拟

10
磨煤机一次风/密封风压差<1Kpa，三取二，延时10S
模拟

11
MFT动作
模拟

12
RB跳磨
模拟

13
顺控停
模拟

14
手动停
实际动作

三
磨煤机自动启（全部满足）
1
旋转分离器已运行
模拟

2
启顺控
模拟

三
D磨煤机密封风电动挡板自动开
1
D煤层程控来打开D磨煤机密封风电动挡板指令，3S
模拟

四
D磨煤机密封风电动挡板关允许
1
当D磨煤机停运60秒后
模拟

五
D磨煤机混风关断门自动开
1
D煤层程控来打开D磨煤机混风关断门指令
模拟

六
D磨煤机混风关断门开允许
1
磨煤机出口阀开（2/4）
实际动作

七
D磨煤机混风关断门自动关
1
磨煤机停止
实际动作

2
MFT
模拟

3
顺控关
模拟

八
D磨煤机热风关断门开允许（以下条件全部满足）
1
混风门已开
实际动作

2
磨煤机出口阀开（2/4）
实际动作

九
D磨煤机热风关断门自动开
实际动作

1
磨煤机D启动程控开
模拟

十
D磨煤机热风关断门自动关
1
磨煤机跳闸
实际动作

2
MFT
模拟

3
程控停
模拟

十一
磨煤机D出口快关门开启允许条件（以下条件同时满足）
1
无MFT
模拟

2
无磨煤机跳闸条件
模拟

十二
磨煤机D出口快关门自动开（以下条件任一满足）
1
程控开
模拟

2
手动开
模拟

十三
磨煤机D出口快关门关允许（以下条件任一满足）
1
MFT
模拟

2
F磨停
实际动作

十四
磨煤机D出口快关门自动关闭条件

1
D磨煤机停运
实际动作

2
MFT
模拟

3
手动关
模拟

十五
D磨煤机旋转分离器启允许条件（以下条件全部满足）
1
磨煤机分离器油池温度正常（＜70℃）或温度部不为坏质量点
实际动作

2
无跳闸条件
模拟

十六
D磨煤机旋转分离器自动启
1
顺控启
模拟

十七
D磨煤机旋转分离器跳闸（以下任一条件）
1
磨煤机跳闸条件
模拟

2
磨煤机停止延时1S
实际动作

3
磨煤机分离器油池温度高（80℃）且非坏质量
模拟

4
顺控停
模拟

十八
磨煤机D高速润滑油泵A启动许可条件（任一条件满足）
1
D磨煤机润滑油油温>28℃（三取中）且D磨煤机润滑油低速油泵停止
模拟

2
（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用
实际动作

十九
磨煤机D高速润滑油泵A停止许可条件
