1、第一章 编制说明第一节 编制依据1、*施工蓝图及招标文件。2、企业整体施工及工程质量管理、安全管理、文明施工管理等规章制度。3、国家现行的施工验收规范和质量评定标准。4、湖北省地方建筑和建筑施工的有关规定及规范验评标准。5、同类工程施工工法、工程做法和施工经验。6、现场及周围环境的实际情况。 第二节 编制原则1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。第三节 编制目的本施工组织设计大纲是我公司对*的投标文件之一(技术标):本施工组织设计大纲体现本工程施工的总体构思和部署,若我公司有幸中标,我们将遵照公司技术管理程序,在图

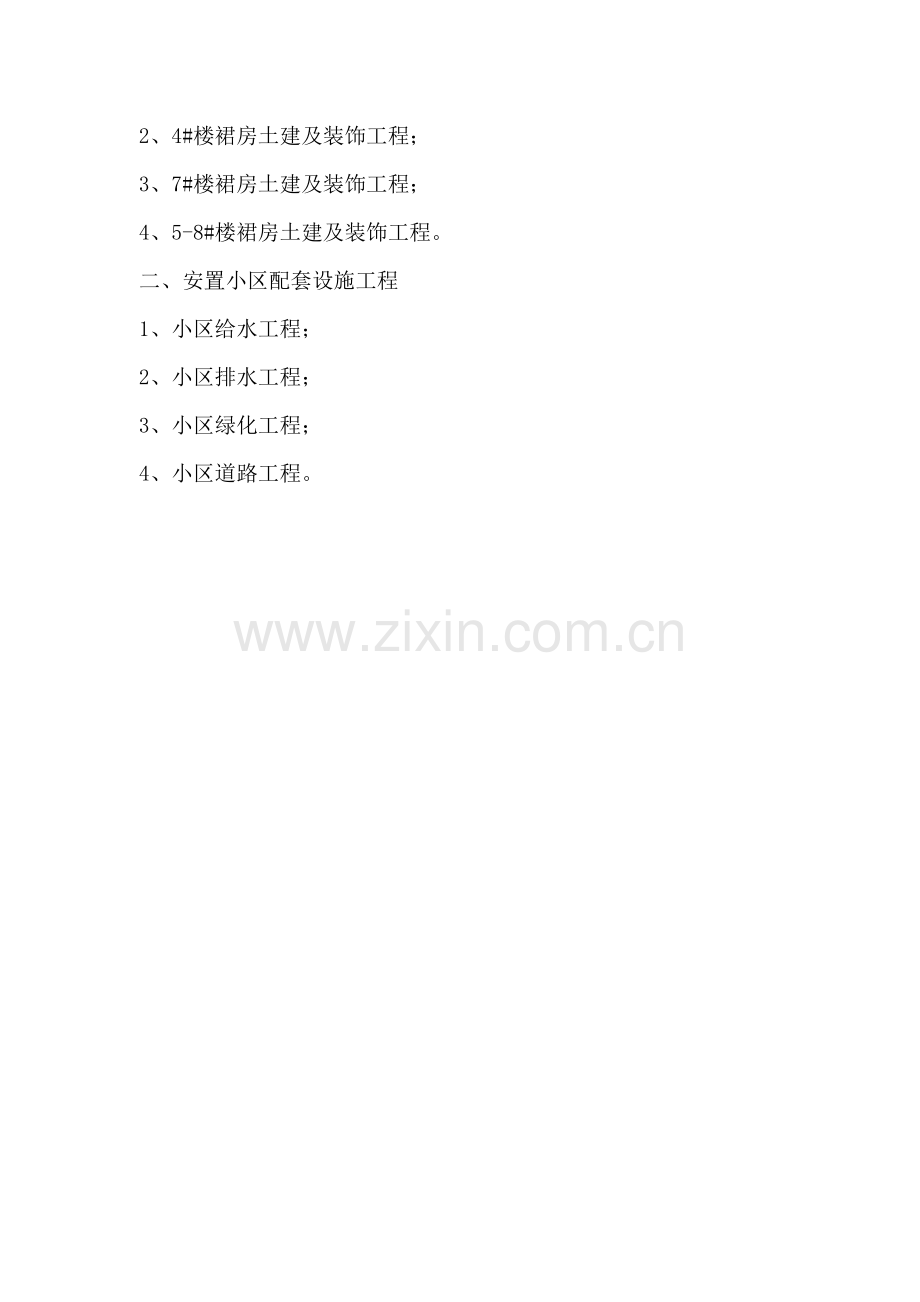

2、纸会审之后,按照本大纲确定的基本原则,进一步完善细化施工组织设计或施工方案,用以具体指导施工,确保本工程优质高速地建成。第四节 编制内容*工程标书的全部内容。(一)具体招标范围如下:一、土建及装饰工程:1、1-5#楼裙房土建及装饰工程;2、4#楼裙房土建及装饰工程;3、7#楼裙房土建及装饰工程;4、5-8#楼裙房土建及装饰工程。二、安置小区配套设施工程1、小区给水工程;2、小区排水工程;3、小区绿化工程;4、小区道路工程。第二章 工程概况及工程特点第一节 工程概况工程名称:*工程地点:*结构形式:框架结构 ,总面积为1486.72m2。工期:120天。第二节 工程特点与施工条件1、协调好与已建
3、建筑物之间的组织。2、现场不布置或尽量少布置临时设施和堆场,充分利用现有的施工场地,合理进行临时设施及机械的布置以保证施工的正常有序进行。3、工期短、质量高,本公司将合理组织材料供应和生产,选用优秀管理班子和优秀施工队伍,确保本工程在有效工期内完成,工程质量达合格标准。5、各种工种、工序在施工过程中交叉配合,工序搭接必须注意科学管理,统一协调。第三章 施工部署第一节 项目组织机构及项目管理模式鉴于本工程的重要性和影响力,我们施工组织的指导思想是以质量为中心,建立工程质量保证体系,编制项目质量计划,选配高素质的项目经理、项目总工程师及专业工程技术管理人员实施项目管理,组建*项目部。积极推广应用新
4、技术、新工艺、新材料、新设备。项目经理部将成为一支充满活力、具有多专业、全面管理能力的领导班子。各部门的主要职责:1)工程管理部:负责整个工程的施工组织实施和设备机具的供应调配,协助项目经理搞好各工种之间的生产协调。2)材料供应部:负责整个工程所需的材料供应和调配。3)技术质检部:负责整个工程的技术和质量管理,技术资料管理。4)计划统计部:负责整个工程的生产计划安排,合同及财务管理。5)综合管理部:负责工程的安全生产和文明生产工作。项目管理模式公司将按照多年来积累的成功项目管理经验来运行和管理本项目,形成以项目经理负责制为核心,以项目合同管理和成本、进度、质量控制为主要内容,以科学系统管理和先
5、进技术为手段的项目管理机制。同时,项目经理部在公司领导下充分发挥企业的整体优势,按照“总部服务控制、项目授权管理、专业施工保障、社会协力合作”具有公司特色的项目管理模式,以此高效地组织和优化生产资源。第二节 实施目标(一)工期目标:为使本期工程早日竣工并投入使用,为业主提供最优质服务,公司在人员组织、施工工艺、设备投入、材料供应等方面进行精心布置,计划在120天内完成本工程设计图纸范围内及合同约定约定的全部内容:总工期为:120天。(二)质量目标:确保工程质量达到合格等级。(三)现场管理目标:为保持施工现场周围清洁的环境,我们设专人打扫清洁等措施,做到物流有序、施工顺畅、文明施工,确保现场管理
6、达到市级文明施工样板现场。(四)项目管理目标:公司将针对本工程的特点,对施工全过程中与质量有关的全部职能活动进行管理和控制,使全体管理人员和员工按各自的质量职责承担其相应的质量责任。对特殊、关键部位和过程设置质量控制点。消除不合格品,提供满足顾客需求的产品。(五)施工环境目标我公司在保持以往文明施工优良传统下,针对本工程制定更加严谨的环境保护措施。在确保工程质量和工期的前提下,树立现场全体员工环保意识,自觉保护公共设施,最大限度减少对环境的污染。(六)安全目标完善安全措施,提高安全意识,施工中跟踪控制检查到位消除隐患,防患于未然,杜绝死亡和重伤事故发生,月工伤频率控制在1.5以下,一次通过市安
7、全生产管理部的安全达标认定,达到市优良等级。(七)服务目标服务周到、业主满意、重视抱怨、信守合同,认真协调与有关各方面的关系,接受并积极配合业主和监理对工程质量、工程进度、计划协调、现场管理的控制与监督。 第三节 劳动力组织(劳动力计划表)合理而科学的劳动力组织,是保证本工程顺利进行的重要因素之一。根据工程实际进度、及时调配劳动力。在主体结构施工时,钢筋工、木工相对投入较多。根据施工进度计划,及时投入装修工人。根据施工总体控制计划、工程量、流水段的划分、装修的需要,现场劳动力投入见下表:劳动力计划表序号名称人数进场时间1力工602012.12.62瓦工402012.12.63木工402012.
8、12.64钢筋工302012.12.65混凝土工302012.12.66抹灰工502013.1.207架子工102012.12.308电 工62012.12.6第四节 主要施工机械的投入(主要施工机械设备计划表)为满足整个工程施工需要,结构施工阶段,投入4台卷扬机,以便于垂直运输。现场设置4台混凝土搅拌机、4台砂浆搅拌机。详见主要施工机械设备计划表。现场主要土建施工机械设备计划表序号机械或设备名称型号规格数量产地额定功率计划进场日期1液压反铲挖掘机WY1601上海1.6m32012.12.62砼搅拌机JS5004华东7.5KW2012.12.63砂浆搅拌机UJZ2004上海7.5KW2012.
9、12.64砼插入式振动器HZ-504江苏1.1KW2012.12.65砼平板式振动器ZB112上海1.1KW2012.12.66钢筋切断机GQ40-11韶关4KW2012.12.67钢筋弯曲机GW-401合肥3KW2012.12.68交流电焊机BX3-5002上海38.6KW2012.12.69台式木工专用机床MQ431B-1型1山东1.5HP2012.12.610卷扬机TTK1A2上海1t2012.12.611蛙式打夯机HWR1802北京180kg2012.12.612经纬仪J21上海2012.12.613水准仪NA21上海2012.12.61415第五节 场区用电、用水计划施工用电由业主提
10、供的三相变配电房引入,现场设2个配电箱,分担各单位工程的电负荷,其布置详见总平面布置图,电线的铺设,配电箱、漏电保护器的设备均应符合国家规定的施工现场用电安全规程。主配电箱分配电箱分配电箱 施工用电量计算P=1.1(K1Pc+K2Pa+K3Pb)其中K1=0.7K2=0.8K3=1.0Pc=15KWPa=15KWPc=280KWP=1.1(0.7280+0.815+1.015)=245KW(二)施工用水施工用水由业主提供的水源接出,现场按需要将水头接至各用水点.总用水量计算如下:施工用水:q1=k1K1=1.1Q1=200m3N1=300Lq1=1.153.1L/S生活用水:q2=k现场高峰昼
11、夜将每个工程360人计算则P1=360人N2=60K3=1.5t=3q2=k=0.3L/S总用水量q=q1+q2=3.1+0.3=3.4L/S消防用水q4=10L/Sq故总用水量取q=10L/S供水管径:D=0.092m取场内供水管径D=100mm的钢管为保证高层砼养护等施工用水,现场配100m扬程的高压水泵一台。第四章 基础桩基工程施工方案第一节 工艺流程第二节人工挖孔灌注桩的要点1)挖孔:挖孔前应按施工图纸准确放线,确定桩位中心位置,并向桩心位置四周引出四个控制点,以控制桩心。开挖应自上而下分层进行,每一层土方开挖区的形状呈上小下大圆台体形状,厚度为100cm,上底和下底的口径分别大于设计
12、桩径20cm和40cm。自上而下分步进行开挖,开挖区的侧壁要求做到光滑平整,底面要水平,挖出的土方要及时运送到地面并外运,不得堆放在孔边。在挖孔过程中施工人员必须熟悉所挖孔的地质情况,井上和井下之间应保持良好的联络信号。要勤检查,注意土层的变化,当遇到流沙、大量地下水等影响挖土安全时,要立即采取有效防护措施后,才能继续施工。人工挖孔比较容易组织,一般以三到四名工人为一组,井下工人使用短把铁锹、羊镐等工具开挖,井上工人使用辘轳将井下工人装到料斗中的土方绞上来,并用手推车推到指定的地方。2)护壁为防止塌孔,每一层土方开挖后应进行护壁。a :护壁钢筋笼。护壁钢筋笼的形状为一个圆台体的侧表面,由6道8
13、环形钢筋及8道8母线钢筋焊接而成,环形钢筋间距为20cm,自上而下排列,其顶部和底部环向钢筋的直径分别大于设计桩径10cm和30cm,其余环向钢筋的直径按线性变化的规律自上而下递增。第一层开挖位于地表,可将其开口适当加大,以使护壁钢筋笼在场地上制作好后直接放入其中,对于第二层及以下各层而言由于护壁钢筋笼底部直径大于顶部钢筋直径,所以护壁钢筋笼不能直接放入,只能在井下制作完成。b :护壁模板。浇注护壁的模板相应也呈圆台体形状,其上口的直径等于设计桩径,下口的直径大于设计桩径20cm,高100cm,由3块呈曲面扇形的薄钢板制作而成,背后焊接三角铁作为骨架起支撑作用,相邻两块模板拼缝要预留2cm间隙
14、。拼接时用螺栓将相邻模板从拼缝处固定,并用木条填塞预留缝隙,以方便拆卸。拆模的方法是:卸掉拼缝处固定的螺栓,向内侧敲打填塞的木条,使各块模板松动、分离后逐一取下。C: 浇注护壁混凝土。护壁混凝土按C20设计,在混凝土内应掺一定数量速凝剂,以尽快达到强度要求。浇注护壁时,为了防止模板产生偏移,应对称下料,用敲击模板或木棒插实的方法振捣,由于护壁混凝土在地面以下,湿度、温度对护壁混凝土强度的形成和增长非常有利,一般1天强度就能达到10Mpa左右,半天就可以拆模。如拆模后发现护壁有蜂窝、漏水现象,要及时加以堵塞和导流,保证护壁混凝土强度及安全。3)钢筋笼的制作与安装钢筋笼骨架在加工场地分段制作,分段
15、长度视起吊设备的高度和钢筋主筋规格而定,一般为6m左右。为使钢筋笼骨架有足够的刚度,每隔2.5m应在主筋外侧设置一道18加强箍筋,以保证在运输和吊放过程中不产生变形。将钢筋笼运至现场后,用吊车起吊,第一段放入孔内后用钢管或型钢临时搁支在护壁上,再起吊第二节钢筋笼,对正位置焊接,焊接应采用搭接焊法,要注意搭接应满足规范的要求,焊接后逐段放入孔内至设计标高。安放前需再检查孔内的情况,以确定孔内无塌方和沉渣,安放要对准孔位,扶稳、缓慢、顺直,避免碰撞孔壁,严禁墩笼、扭笼。放入后应反复校正设计标高并用工艺筋固定,防止钢筋笼下沉或上浮。4)灌注混凝土:当钢筋笼在井筒中就位以后,便可灌注混凝土,混凝土坍落
16、度宜控制在79cm,拌和时间不得少于90秒。在井口的上方搭起支架,将溜槽和串筒接上,串筒宜距混凝土面2m以内为宜,随着混凝土表面不断上升逐步减少串筒数量。严禁在井口向井下抛铲或倾倒混凝土料,以免产生离析现象,影响混凝土整体强度。每次灌注高度不得大于60cm,由井下工人用插入式振动器捣振,插入形式为垂直式,插点间距约4050cm,应做到“快插慢拔”,以保证混凝土的密实度。孔内的混凝土必须一次连续灌注完成,不留施工缝。挖孔灌注桩的混凝土质量容易保证,在制作承台时,无需打掉桩头,只需将其顶面凿毛即可。(4)注意事项人工挖孔灌注桩由于采用人工挖土,施工过程中如果不注意施工方法和必要的安全措施,常常容易
17、发生质量和安全事故,结合实际工程,人工挖孔灌注桩应注意的质量问题和安全措施。 1)人工挖孔灌注桩施工时的质量问题 人工挖孔灌注桩除应按照有关的施工工艺和技术标准进行施工外,还应注意以下问题: a :垂直偏差纠正:开挖过程坚持按要求每节核验垂直度。每挖完一节,必须根据桩孔口上的轴线吊直、修边、使孔壁圆弧保持上下顺直。 b :孔壁坍塌:因桩位土质不好,或地下水渗出而使孔壁坍塌,开挖前应掌握现场土质情况,随时观察土体松动情况,必要时可在坍孔处用砌砖,钢板桩、木板桩封堵;操作进程要紧凑,不留间隔空隙,避免坍孔。 c :孔底残留虚土太多:成孔、修边以后有较多虚土、碎砖,应认真清除。在放钢筋笼前后均应认真
18、检查孔底,清除虚土杂物。 d :孔底出现积水:当地下水渗出较快或雨水流入,抽排水不及时,就会出现积水。开挖过程中孔底要挖集水坑,及时下泵抽水。e :桩身混凝土质量差:有缩颈、空洞、夹土等现象。在浇筑混凝土前一定要做好操作技术交底,坚持分层浇筑、分层振捣、连续作业。必要时用铁管、竹杆、钢筋钎人工辅助插捣,以补充机械振捣的不足。 f :钢筋笼扭曲变形:钢筋笼加工制作时点焊不牢,未采取支撑加强钢筋,运输、吊放时产生变形、扭曲。钢筋笼应在专用平台上加工,主筋与箍筋点焊牢固,支撑加固措施要可靠,吊运要竖直,使其平稳地放大桩孔中,保持骨架完好。 2)人工挖孔灌注桩施工时的安全措施 应采取的安全措施包括:a
19、 :成桩机械必须经鉴定合格,不合格机械不得使用。b :孔内必须设置应急软爬梯,供人员上下井,使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置,不得使用麻绳和尼龙绳挂或脚踏井壁凸缘上下,电葫芦使用前必须检验其安全起吊能力。c: 在孔口应设水平移动式活动安全盖板,当土吊桶提升到离地面约1.8m,推活动盖板关闭孔口,手推车推至盖板上,卸土后,再开吊桶装土,以防土块、操作人员掉人孔内伤人,采用电葫芦提升吊桶,桩孔四周应设安全栏杆,一般加0.8m高围栏围护。d:吊桶装土,不应太满,以免在提升中掉落伤人,同时每挖完一节,应清理桩孔顶部周围松动土方、石块,防止落下伤人。e:非机电人员,不允许操作机电设备
20、。如翻斗车、搅拌车、电焊机和电葫芦等应由专人负责操作,持证上岗。f:每天上班前及施工过程中,应随时注意检查轴、支腿、吊绳、挂钩、保险装置、吊桶和安全爬梯等工具设备的完好程度,发现有破损的现象时,应及时修复或更换。g:现场施工人员必须戴安全帽,井下人员工作时,井上配合人员不能擅离职守。孔口边1m范围内不得有任何杂物,堆土应离孔口边1.5m以外。h:井孔上、下应设可靠的通话联络,如对讲机等。i:挖孔作业进行中,当人员下班休息时,必须盖好口,或设800mm高以上的护身栏。J:做好现场的记录和安全管理,做好原始记录的收集工作。第五章 主体工程施工方案第一节 施工准备施工前我们将做好前期的技术准备工作:
21、施工前认真组织图纸会审及设计交底工作,做好变更记录;并在此基础上做好施工组织设计的深化设计,编制各工序、工种的作业设计并落实到施工的工长和作业队伍及班组。掌握水准点标高,轴线控制点等资料。第二节 施工测量(一)制定测量方案的基本原则。以业主提交的测量控制点为依据建立适合本工程的测量体系,保证建筑物定位准确,保证轴线、标高正确。1、施工平面控制网的测点根据业主提供的测量控制点在场区内引测23个控制点桩位,用经纬仪定出主控制轴线,并根据主控轴线弹出其他轴线位置。基础施工完毕后,在0.000结构面进行一次轴线闭合检查。主楼轴线控制用激光经纬仪向上传递,控制点设置于地下,平面分别位于主控制线两端处,并
22、在其他各楼层控制点相应位置预留200200小方孔向上传递。2、标高控制(1)在首层平面易于向上传递标高的位置布设基本传递高程点,用DS2水准仪往返测,测设合格后,用红色油漆标记“”并在旁边注建筑标高,以红“”上顶线为标高基准,同一区域、同一层平面内红“”不得少于三个,间距分布均匀并要满足结构施工的需要,且红“”需设在同一水平高度,其误差控制在3mm以内则认为合格,在施测各层标高时,应后视其中的两个红“”上顶线以作校核。(2)0.000以上各层的标高传递均利用首层红“”上顶线为标高基准,用检定合格的钢尺向上引测,并在投测层标记红“”,复检核合格后,方可在该层施测。(3)在结构施工到一定高度后,应
23、重新引测相应的结构标高,以保证拟建筑物的质量要求。(二)高程基准点的测设对水准点的检测及要求(1)对场内设的水准点,每月定时联测一次,以作相互检校。仪器采用DS2精密水准仪,精度按二等水准技术指标执行。(2)对检测后的数据须采用微机电算,电算成果须作一分析,以保证水准点使用的准确性。第三节 钢筋工程(一)钢筋的检验与存放1、钢筋进场应具有出厂证明书或试验报告单,并需分批作机械性能试验。如使用中发现钢筋脆断、焊接性能不良和机械性能显著不正常时,还应进行钢筋化学成分分析。严禁不合格钢材用于该工程。2、钢筋取样,每批重量不大于60T。在每批钢筋中的任意两根钢筋上各取一套,每套试样从每根钢筋端部截去5
24、0cm,然后再截取试样二根,一根作拉力试验(包括屈服点、抗拉强度和延伸率),另一根作冷弯试验。试验时,如有一个试验结果不符合规范所规定的数值时,则应另取双倍数量的试样,对不合格的项目作第二次试验,如仍有一根试样不合格,则该批钢筋不予验收,不能用在工程上。3、钢筋运到加工工地后,必须严格按分批同等级、牌号、直径、长度分别挂牌堆放,不得混淆。4、存放钢筋场地要进行平整夯实,铺设一层碎石,条件允许可浇筑地坪,并设排水坡度,四周挖设排水沟,以利泄水。堆放时,钢筋下面要垫以垫木,离地且不宜少于20厘米,以防钢筋锈蚀和污染。5、钢筋半成品要分部、分层、分段并按构件名称、号码顺序堆放,同一部位或同一构件的钢
25、筋要放在一起,并有明显标识,标识上注明构件名称、部位、钢筋型号、尺寸、直径、根数。(二)钢筋制作加工场地及加工机械钢筋的加工由我公司钢筋综合加工厂承担,地下室施工阶段,在加工厂制作成型后,运至现场绑扎或连接。上部结构施工时在现场设钢筋加工车间,现场安排所需各种加工机械。(三)作业安排由于钢筋加工量较大,且规格、型号繁多,必须周密部署,并根据总控施工进度计划,编制详细的钢筋加工计划,各加工计划除和总进度计划吻合外,同时要满足现场实际进度需要。(四)钢筋加工由专业人员进行钢筋翻样,完成配筋料表,配筋料表要经过技术负责人审核。现场项目总工审批后才能允许加工。钢筋加工成型严格按混凝土结构工程施工及验收
26、规范(GB50204-2002)和设计要求执行。制作成型的钢筋送达现场后,现场建立严格的钢筋、质量检验制度、安全管理制度,不符合要求的一律退场,并制定节约措施,降低材料损耗。(五)钢筋绑扎1、钢筋接头(1)钢筋连接:竖向钢筋:当d16mm时,采用电渣压力焊连接,其余采用搭接绑扎连接。梁板筋:采用电弧焊连接。钢筋直径d20mm且带拐头时,采用电弧焊或闪光对焊连接。(2)钢筋接头要求:受力钢筋接头的位置应相应错开,当采用非焊接的搭接接头时,从任一接头中心至1.3倍搭接长度的区段范围内,或当采用焊接接头时,从任一接头中心至长度为钢筋直径35d且不小于500mm的段范围内。有接头的受力钢筋截面面积占受
27、力钢筋总截面的允许的百分率应符合:绑扎骨架和绑扎网中钢筋的搭接接头:受拉区25%,受压区50%受力钢筋的焊接接头:受拉区50%,受压区不限制受力钢筋的机械连接头:受拉区50%,受压区不限制2、钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。3、钢筋现场绑扎(1)现场不能长期堆放钢筋,钢筋原材料要严格按计划分批进场,加工成型经检验合格后,并及时运到需要部位,避免钢筋在场地内长期堆放。(2)将墙身处预留钢筋调直理顺,并将表面砂浆等杂物清理干净。先立24根竖筋,并划好横筋分档标志,然后于下部及齐胸处绑两根横筋固定好位置,并在横筋上划好分档标志,然后绑其余竖筋,最后绑其余横筋。(3)双排钢筋之间应
28、绑拉筋,拉筋直径不小于6,间距不大于600mm,剪力墙底部加强部位的拉筋宜适当加密。为保持两排钢筋的适当距离,宜采用绑扎定位用的梯形支撑筋,间距10001200mm。4、修整:大模板合模后,对伸出的墙体,钢筋进行修整,并绑一道临时水平横筋固定伸出的间距(甩筋的间距)。墙体浇混凝土时派专人看管钢筋,浇筑完后,立即对伸出的钢筋(甩筋)进行整理。(六)质量保证钢筋采购、制作、绑扎各工序遵循本单位完整的质保体系,并满足图纸要求和规范要求。1、钢筋的品种和性能,焊条的牌号、性能以及接头中使用的钢板和型钢,必须符合设计要求和有关标准的规定。2、钢筋带有颗粒状和片状老锈,经除锈后仍留有麻点的钢筋,严禁按原规
29、格使用,钢筋表面应保持清洁。3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计要求和施工规范的规定。4、钢筋焊接接头机械性能试验结果,必须符合焊接规程的规定。(七)电渣压力焊施工1、电渣压力焊的工艺过程:(1)钢筋安装之前,焊接部位和电极钳口接触的(约150mm区段内)钢筋表面上的锈班、油污、杂物等,应清除干净,钢筋端部若有弯折、扭曲,应予以矫直或切除,但不得用锤击矫直。选择焊接参数:钢筋电渣压力焊的焊接参数主要包括:焊接电流、焊接电压和焊接通电时间。不同直径钢筋焊接时,按较小直径钢筋选择参数,焊接通电时间延长约10%。(2)安装焊接夹具和钢筋:夹具的下钳口应夹紧于下钢筋端部的适
30、当位置,一般为1/2焊剂罐高度偏下510mm,以确保焊接处的焊剂有足够的淹埋深度。上钢筋放入夹具钳口后,调准动夹头的起始点,使上下钢筋的焊接部位位于同轴状态,方可夹紧钢筋。钢筋一经夹紧,严防晃动,以免上下钢筋错位和夹具变形。(3)安放引弧用的铁丝球(也可省去),安放焊剂罐、填装焊剂。(4)试焊、作试件、确定焊接参数:在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试,以便确定合理的焊接参数。合格后,方可正式生产。当采用半自动、自动控制焊接设备时,应按照确定的参数设定好设备的各项控制数据,以确保焊接拉头质量可靠。2、应注意的质量问题(1)在钢筋电渣压力焊生产中,应重视焊接全过程
31、中的任何一个环节。接头部位应清理干净;钢筋安装应上下同心;夹具紧固,严防晃动;引弧过程,力求可靠;电弧过程,延时充分;电渣过程,短而稳定;挤压过程,压力适当。若出现异常现象,应参照表查找原因,及时清除。(2)电渣压力焊可在负温条件下进行,但当环境温度低于-20时,则不宜进行施焊。(3)雨天不宜进行施焊,必须施焊时,应采取有效的遮盖措施。(九)成品保护1、绑扎钢筋时严禁碰撞预埋件,如碰动应按设计位置重新固定牢靠。2、应保证预埋电线管等位置准确,如发生冲突时,可将竖向钢筋沿平面左右弯曲,横向钢弯上下弯曲,绕开预埋管。但一定要保证保护层的厚度,严禁任意切断钢筋。3、大模板板面刷隔离剂时,严禁污染钢筋
32、。4、各工种操作人员不准任意蹬踩钢筋,掰动及切割钢筋。第四节 模板工程(一)模板设计的基本原则1、保证模板的平整度及刚度,完成穿墙螺栓的技术处理,保证砼出模后的整体效果。2、采用定型化、整体化、工具化的模板,提高工效,缩短工期。3、采用组合定型模板,增强模板可变性、适应性和再利用性,减少设资,提高经济效益。先进的模板体系是保证工程质量的关键,因此,结合本工程特点和以往施工经验,设计出实用而科学的模板体系,满足该工程质量要求。采用18mm厚木竹胶合板。这种模板体系既可保证施工进度的要求,又可大幅度提高施工质量。(二)模板周材供应及调配由木工翻样人员进行模板翻样,完成模板布板图并提交模板(钢管)周
33、材需用计划表,周材需用计划表经过项目部材料供应负责人审核。由项目部按各单位工程进度分批次进场,统一调配。现场建立严格的周材进场管理制度,并制定节约措施,降低材料损耗。(三)特殊部位模板所有特殊模板都必须先作单体设计和翻样施工图,翻样图以设计和图纸会审纪要及修改通知单为依据。模板工程必须符合GB5020492施工验收规范,跨度大于4m的梁,按13全长跨度在跨中起拱。1、模板的拉结高度800mm的梁在梁高1/2处设拉结筋一道,拉结间距800mm。剪力墙拉结筋按纵横500500间距布置。拉结采用1214的筋制作。2、楼梯模板本工程楼梯间剪力墙采用筒模施工,因此楼梯梯板及平板采用后浇的方法。楼梯梯板及
34、平板钢筋在剪力墙施工时预留,不便于预留的的方待砼拆模后植筋。剪力墙筒模拆模后,楼梯板跟进施工,保证施工连续性。(四)预埋件和预留孔洞的设置1、竖向构件预埋件的留置采用绑扎固定的方法:用铁丝将预埋件锚脚与钢筋架绑扎在一起(如下图所示)。为了防止预埋件位移,锚脚尽量长一些。绑扎固定预埋件2、水平构件预埋件的留置(1)梁顶面预埋件采用圆钉固定的方法(如下图所示)。梁顶面预埋件示意图(2)板顶面预埋件的留置:采用将预埋件锚脚做成八字形,与楼板钢筋焊接。用改变锚脚的角度,来调整预埋件的标高(如下图所示)。板顶面固定预埋件示意图3、预留孔洞的留置(1)梁、墙侧面采用钢筋焊成的井字架卡住孔模(如下图所示),
35、井字架与钢筋焊牢。井字架固定孔模(2)板底面采用在底模上钻孔,用铁丝固定在定位木块上,孔模与定位木块之间用木楔塞紧(如下图所示)。当楼板板面上留设较大孔洞时,留孔处留出模板空位,用斜撑将孔模支于孔边上(如下图所示)。楼板用螺丝固定孔模示意图第五节 脚手架工程(一)一般脚手架的搭设本工程内外脚手采用双排48脚手架钢管及其连接扣件搭设,采用满堂综合脚手架。(二)脚手架搭设安全措施1、脚手架的搭设与拆除必须严格按工序进行施工。2、安全网、护身拦、护头棚等安全设施随施工及时安装好。3、架子工必须持证上岗,搭设前进行安全交底,并写下保证书。搭设时必须戴安全帽、系好安全带、穿防滑鞋。4、统一指挥,上下呼应
36、,动作协调。5、架子搭设随时验收,合格后方可上人。6、设专人维护脚手架,并经常检查脚手管及扣件的稳固性。所有脚手架经过大风大雨后,要进行安全检查。7、脚手架搭好验收后未经项目部技术部门书面许可,任何人不得拆除、更改、增加构配件。脚手架的拆除必须由搭设人员在管理人员安排下拆除,高空拆架时,要注意安全施工,不得抛扔。第六节 混凝土工程(一)试验及配合比设计控制1、配合比试验在砼浇筑前,应提前9天,将砼配合比报送监理工程师审查合格后,方准许生产。当水泥厂家、品种、标号发生变动或砂石材料有较大变动时,必须重新试配确定配合比,不能任意串用配合比。2、现场试验(A)砼养护工作(1)施工现场必须设有标准养护
37、室。标准养护室必须设有自来水及加温炉,温、湿度计、试块架。成型室的温度需保持在205。相对湿度应在90%以上,相对湿度要求每天有记录。(2)试件模具:150150150mm的试模应不少于8组,砂浆试模不得少于一组。试块成型,必须设平板振动器一台。坍落度筒及不吸水的刚性平底板、捣棒、钢卷尺。作好试块成型记录。(3)严格按施工规范的规定,取够试块组数,并认真考虑留置60天强度及冬施同条件养护试块。砼试块取样应有代表性,注意标准养护条件,及时送检。(B)取样方法:(1)普通砼:a、每100盘,但不超过100m3的同配合比砼,取样次数不得少于一组。b、每一工作台班的同配合比砼不足100盘时其取样次数不
38、得少于一组。取样应在浇筑地点随机抽取,但每组试件应在同一盘砼中取样。每组试块为三块,根据骨料粒径分别制作试块,石子在20mm以下,试模用100100100mm,石子在40mm以下,试模用150150150mm。注:当原材料或配合比有变时相应增加组数。检验拆模、吊装、强度另留同条件养护试件。(2)砼强度试验以三个试块为一组。采用标准养护的试块成型后应覆盖表面,以防止水份蒸发,并在温度为205的情况下静置一昼夜至两昼夜,然后编号,拆模,拆模后的试块应立即放在温度203。湿度90以上的标准养护室中养护,在标准养护室内试块应放在架上,彼此间隔为10-20mm,并应避免用水直接冲淋试块。同条件养护的试块
39、成型后应覆盖表面,试块的拆模时间与标准养护试块相同。拆模的试块需与结构或构件同条件养护。(3)常用水泥试验的取样应按下述规定进行:散装水泥:对同一水泥厂生产的同期出厂的同品种、同标号的水泥,以一次进厂(场)的同一出厂编号的水泥为一批。但一批的总量不得超过500t,随机从3个车罐中抽取等量水泥,经混拌均匀后,再从中称取不少于12kg水泥作为检验试样。袋装水泥:对同一水泥厂生产的同期出厂的同品种、同标号的水泥,以一次进场的同一出厂编号的水泥为一批。但一批的总量不得超过100t。随机从20袋中各采取等量水泥经混拌均匀后,再从中称取不少于12kg水泥作为检验试样。对已进厂(场)的每批水泥,视在厂(场)
40、存放情况,应重新采集试样复验其强度和安定性。存放期超过三个月的常用水泥,使用前必须进行复验,并按复验结果使用。取样要有代表性,一般可以从20个以上的不同部分或20袋中取等量样品,总数至少12kg。拌和均匀后分成两个等份,一份由试验室按标准进行试验,一份密封保存,以备复验用。(4)砼用砂要求:砂试验以同一产地。同一规范、同一进场时间,每400m3或600t为一验收批,不足400m3或600t时亦为一验收批。每一验收批取一组,数量为22kg。取样方法:在料堆上取样时,取样部位应均匀分布,取样先将取样部位表层铲除,然后由各部位抽取大致相等的试样8份(每份11kg以上)搅拌均匀后用四分法缩分至22kg
41、组成一组试样。(5)砼用碎石取样:碎石试验应以同一产地、同一规格、同一进厂(场)时间,每400m3或600t为一验收批,不足400m3或600t时亦为一验收批。每一验收批取试样一组,在料堆中取样,应从顶部、中部、底部各部位抽取分布均匀的5个不同部位,铲出表层后取样。共15份为一组,在皮带运输机上取时,应在机尾出料处定时抽取8份。根据产品的粒径及需检项目来确定,常规为:100-200kg。(二)混凝土浇筑施工1、砼浇捣的一般要求:(1)砼下落的自由倾落高度不得超过2m,浇筑高度如超过3m时,必须采取措施,用串筒或溜管等。(2)浇筑砼时应分段、分层连续进行,浇筑层高度为振捣器作用部分长度的1.25
42、倍,最大不超过50cm。(3)使用插入式振捣器应快插慢拔,插点要均匀排列,逐点一动,顺序进行,不得遗漏,做到均匀振实。移动间距不大于振捣作用半径的1.5倍(一般为30-40cm)。振捣上一层时应插入下层5cm,以消除两层间的接缝。表面振捣器的移动间距,应保证振动器的平板覆盖已振实部分的边缘。(4)浇筑砼时应连续进行。如必须间歇,其间歇时间应尽量缩短,并应在前层砼凝结前,将次层砼浇筑完毕。间歇的最长时间按所用水泥品种、气温及砼凝结条件确定,一般超过2h应按施工缝处理。(5)浇筑砼时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况,发现问题应立即处理,并应在已浇筑的砼凝结前修
43、正完好。2.梁、板混凝土浇筑:本工程梁板砼浇捣将采用人工运输的方法,将砼输送至浇捣部位。(1)梁、板应同时浇筑,浇筑方法应由一端开始用“赶浆法”,即先浇筑梁,根据梁高分层浇筑成阶梯形,当达到板底位置时再与板的混凝土一起浇筑,随着阶梯形不断延伸,梁板混凝土浇筑连续向前进行。(2)与板成整体但高度大于1m的梁,允许单独浇筑,其施工缝应留在板底以下2-3cm处。浇捣时,浇筑与振捣必须紧密配合,第一层下料慢些,梁底及梁帮部位要注意振实,振捣时不得触动钢筋及预埋件。(3)梁柱节点钢筋较密时,浇筑此处混凝土时宜用小粒径石子同强度等级的混凝土浇筑,并用小直径振捣棒振捣。(4)浇筑板混凝土的虚铺厚度应略大于板
44、厚,用平板振捣器垂直浇筑方向来回振捣,厚板可用插入式振捣器顺浇筑方向拖拉振捣,并用铁插尺检查混凝土厚度,振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不允许用振捣棒铺摊混凝土。(5)施工缝位置:宜沿次梁方向浇筑楼板,施工缝应留置在次梁跨度的中间1/3范围内。施工缝的表面应与梁轴线或板面垂直,不得留斜槎。施工缝用钢丝网挡牢。(6)施工缝处须待已浇筑混凝土的表面应凿毛,剔除浮动石子,并用水冲洗干净后,先浇一层水泥浆,然后继续浇筑混凝土,应细致操作振实,使新旧混凝土紧密结合。3、楼梯混凝土浇筑:(1)楼梯混凝土自下而上浇筑,先振实底板混凝土,达到踏步位置时再与踏步混
45、凝土一起浇捣,不断连续向上推进,并随时用木抹子(或塑料抹子)将踏步上表面抹平。(2)施工缝位置:楼梯砼宜连续浇筑完,多层楼梯的施工缝应留在楼梯段1/3的部位,施工缝应垂直于楼梯板留置。4、砼的养护:砼浇筑完毕后,应在12h以内用草袋加以覆盖和浇水,浇水次数应能保持混凝土有足够的湿润状态,屋面砼养护应采用蓄水养护,养护期一般不小于7昼夜,防水砼养护期不少于14d。5、施工中应注意的质量问题:(1)蜂窝:原因是混凝土一次下料过厚,振捣不实或漏振,模板有缝隙使水泥浆流失,钢筋较密而混凝土坍落度过小或石子过大,柱、墙根部模板有缝隙,以致混凝土中的砂浆从下部涌出而造成。(2)露筋:原因是钢筋垫块位移、间
46、距过大、漏放、钢筋紧贴模板造成露筋,或梁、板底部振捣不实,也可能出现露筋。(3)麻面:拆模过早或模板表面漏刷隔离剂或模板湿润不够,构件表面混凝土易粘附在模板上造成麻面脱皮。(4)孔洞:原因是钢筋较密的部位混凝土被卡,未经振捣就继续浇筑上层混凝土。(5)缝隙与夹渣层:施工缝处杂物清理不净或未浇底浆等原因,易造成缝隙、夹渣层。(6)梁、剪力墙连接处断面尺寸偏差过大,主要原因是柱接头模板刚度差或支此部位模板时未认真控制断面尺寸。(7)现浇楼板面和楼梯踏步上表面平整度偏差太大:主要原因是混凝土浇筑后,表面不用抹子认真抹平。冬斯施工在覆盖保温时,上人过早或未垫板进行操作。(三)施工噪声控制根据城市区域环境噪声标准,在居民、文教区的等效声级为夜间:40dB昼间:
