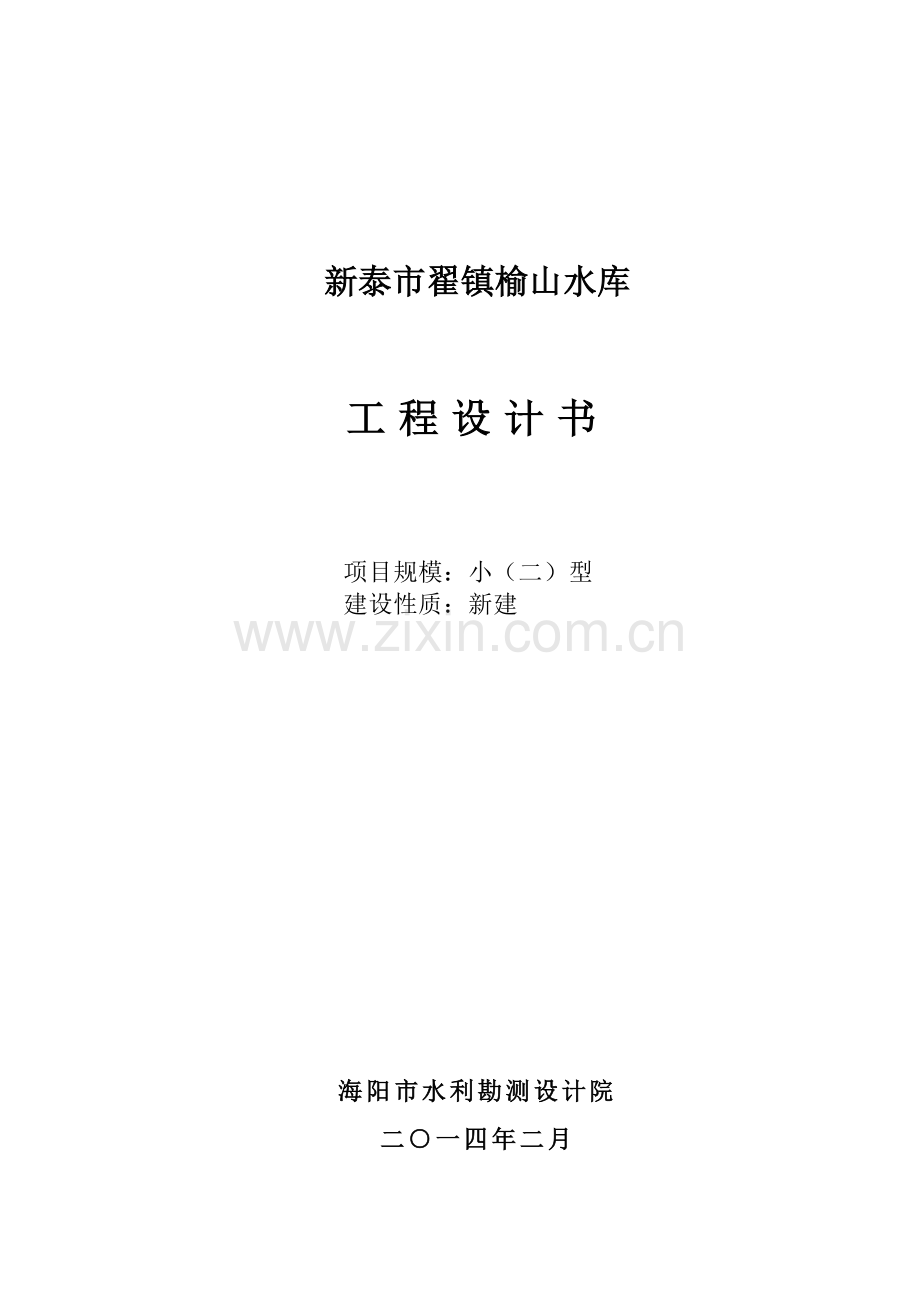

新泰市翟镇榆山水库

工程设计书

项目规模：小（二）型
建设性质：新建

海阳市水利勘测设计院
二○一四年二月

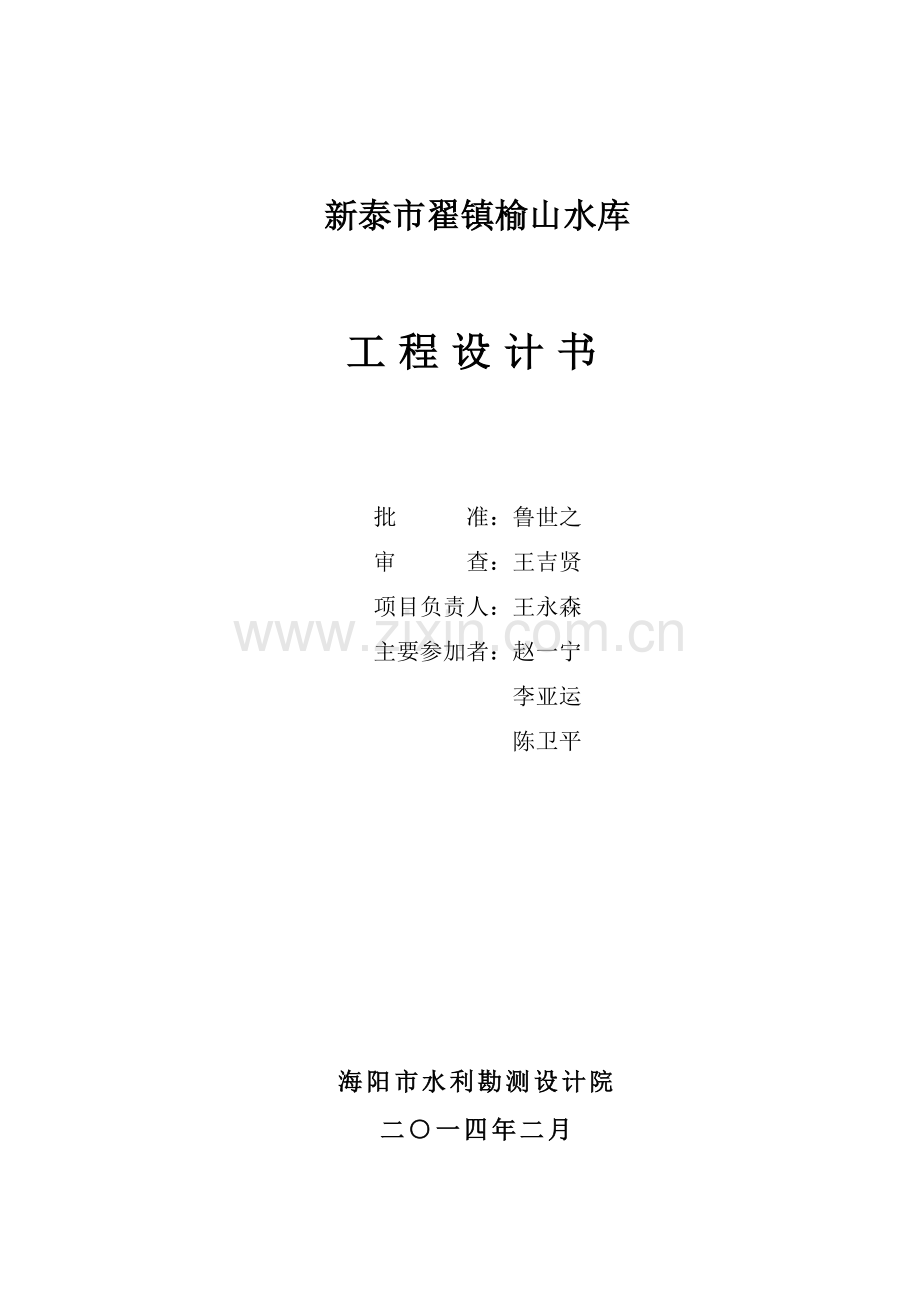

新泰市翟镇榆山水库

工程设计书

批 准：鲁世之
审 查：王吉贤
项目负责人：王永森
主要参加者：赵一宁
李亚运
陈卫平

海阳市水利勘测设计院
二○一四年二月

目 录
1 综合说明 2
1.1工程概况 2
1.2依据的主要规范、规程及相关文件 2
1.3工程规模等级与地震烈度设防标准 3
1.4设计洪水与调洪结果 3
2 水 文 4
2.1流域自然地理概况 4
2.2设计洪水计算 4
2.3水位～面积、水位～库容曲线图 10
3 工程地质 11
3.1自然地理与地质概况 11
4 设计依据、标准 12
4.1设计依据 12
4.2 设计标准 13
4.3地震设防烈度 13
4.4水库特征指标 13
4.5枢纽工程总体布置 14
5 大坝设计 15
5.1规范采用及运用条件 15
5.2大坝设计基本要求 15
6 溢洪道工程设计 24
6.1工程布置 24
7 放水洞工程设计 24
7.1放水洞工程设计 24
8 施工方法 24
9 工程概算 25
9.1编制说明 25
9.2工程投资概算表 27

1 综合说明
1.1工程概况
1.1.1 工程位置
翟镇榆山水库枢纽工程位于新泰市榆山社区。
1.1.2基本情况
该水库控制流域面积1.21km2，流域长度为1.19km，干流坡度为0.038m/m。
该水库建成后，总库容为13.37万m³，兴利库容为8.24万m³，死库容为1.03万m³，校核水位为211.11m，设计水位为210.86m，兴利水位为209.50m。
1.2依据的主要规范、规程及相关文件
1.2.1主要文件
山东省小型水库洪水核算办法（试行）。
1.2.2依据的主要规范、规程
（1）《水利水电工程初步设计报告编制规程》（DL5021—93）。
（2）《水利水电工程等级划分及洪水标准》（SL252—2000）。
（3）《小型水利水电工程碾压式土石坝设计导则》（SL189—96）。
（4）《砌石坝设计规范》（SL25-2006）。
（5）《溢洪道设计规范》（SL253—2000）
（6）《中小型水利水电工程地质勘察规范》（SL55-2005）
（7）《水库工程管理设计规范》(SL106-96)
（8）《砌体结构设计规范》（GB50003—2001）。
（9）《水工挡土墙设计规范》（SL379—2007）。
（10）《水工建筑物抗震设计规范》（SL203—97）。
（11）《水利水电工程施工组织设计规范》（SL303—2004）。
1.3工程规模等级与地震烈度设防标准
1.3.1工程规模、等别及建筑物级别
翟镇榆山水库总库容为13.37万m3，根据《水利水电工程等级划分及洪水标准》，该水库工程等别为Ⅴ等，大坝、溢洪道、放水洞等主要建筑为5级建筑物，次要建筑物为5级，临时建筑物为5级。
1.3.2设计洪水标准
根据工程的重要性及规范规定，翟镇榆山水库设计洪水重现期为20年一遇，校核洪水重现期为200年一遇，溢洪道消能防冲设计标准为10年一遇。
1.3.3地震烈度
据《中国地震动参数区划图》（GB18306-2001），该区地震动峰值加速度0.10g，相应地震基本烈度为7度。
1.4设计洪水与调洪结果
本次工程设计洪水的计算方法依据“山东省小型水库洪水核算办法（试行）”规定的方法计算。计算结果见表1-1、1-2：
翟镇榆山水库设计洪水成果表
表1-1
洪水指标
单 位
P=5.0%
P=1.0%
洪峰流量
m3/s
36.87
58.52
最大24小时洪水总量
万m3
15.88
28.58
翟镇榆山水库调洪演算成果表
表1-2
项目
设计频率
P=5.0%
P=1.0%
设计入库洪峰流量（m3/s）
36.87
58.52
最高洪水位（m）
210.86
211.11
最大库容（万方）
12.67
13.37
最大泄量（m3/s）
29.0
36.87

2 水 文
2.1流域自然地理概况
翟镇榆山水库枢纽工程位于新泰市翟镇榆山社区。该水库控制流域面积1.21km2，流域长度为1.19km，干流坡度为0.038m/m。
水库流域属暖温带大陆性季风型气候区，四季分明。流域多年平均降雨量为743.0mm，降水量年际变化较大，最大降水量为1453.0mm（1964年），最小年降水量为443.7mm（1989年）；年内分配不均，其中6—9月降水量占全年的75%左右，形成春旱夏涝秋后又旱的局面。流域气温在-21.6—39.5℃之间，多年平均气温为12.6℃。春、夏、秋三季以东南风为主风向，冬季以西南风和北风为主风向，多年平均最大风速14m/s。
2.2设计洪水计算
2.2.1防洪标准
根据国家标准《防洪标准》（GB50201—94）及水利部《水利水电工程等级划分及洪水标准》（SL252—2000），该水库工程等别为Ⅴ等，主要建筑物为5级，次要建筑物为5级。正常运用（设计）洪水标准20年一遇，非常运用（校核）洪水标准200年一遇。
2.3.2设计洪水推求
1、计算依据
（1）水利部《水利水电工程设计洪水计算规范》（SL 44-2006）。
（2）《山东省小型水库洪水核算办法》（试行）
2.3.3计算方法
本次水库除险加固设计洪水计算，采用《山东省小型水库洪水核算办法》（试行）进行计算。
2.3.4计算参数
翟镇榆山水库流域面积为1.21km2，自工程地点沿主河道量至分水岭得最大流程L为1.19km，相应于该河道的平均比降J为0.038m/m。
2.3.5设计洪水推求
（1）流域特征参数的计算
经计算得：F2/5=1.079，J1/3=0.336
流域特征综合参数：k=L/(J1/3F2/5)＝3.278
（2）设计暴雨量的计算
根据《山东省小型水库所在县暴雨统计参数分析成果》（山东省水文水资源勘测局2007.10.9）附表1查得：
新泰市多年平均最大24小时降雨量=100mm。
新泰市多年平均最大24小时降雨量变差系数Cv=0.61。
采用Cs=3.5Cv，应用皮尔逊Ⅲ型频率曲线KP值表查得各频率KP值，并按下式计算各频率24小时降雨量H24P%：
H24P%=KP·
式中：H24P%—某频率24小时降雨量（mm）；
—多年平均最大24小时降雨量（mm）；
KP—模比系数，应用皮尔逊Ⅲ型频率曲线KP值表查得。
经计算，设计暴雨量计算成果见表2—1。
表2—1 　设计暴雨量计算成果表
设计频率
P=5.0%
P=0.5%
（mm）
100
100
KP
2.22
3.68
H24P% （mm）
222
368
（3）单位面积最大洪峰流量的计算
经量算该工程地点以上流域比降为0.038m/m，根据“《山东省小型水库洪水核算办法》（试行）”中对于山区和丘陵的划分要求，确定该流域属于山区。
根据流域综合特征参数及各频率24小时降雨量值，查“《山东省小型水库洪水核算办法》（试行）”中泰沂山南山区qm～H24～K关系曲线得单位面积最大洪峰流量qm，计算结果见表2—2。
（4）最大洪峰流量的计算
Qm=qm·F
式中：Qm—最大洪峰流量（m3/s）；
qm—单位面积最大洪峰流量（m3/(s·km2)）；
F—流域面积（km2）。
最大洪峰流量计算成果见表2—2。
表2—2 　最大洪峰流量计算成果表
设计频率
P=5.0%
P=0.5%
qm（m3/(s·km2)
30.47

48.36
F（km2）
1.21
1.21
Qm（m3/s）
36.87
58.52
（5）洪水总量的计算
1）洪水总量计算
以设计标准的最大24小时暴雨量的75%，加上前期影响雨量Pa，查P+Pa～hR降雨径流关系曲线求出净雨hR，再以净雨hR乘上流域面积F即得到洪水总量W：
W=0.1 hR×F
其中，前期影响雨量Pa取40mm。
各频率洪水总量计算成果见表2—3。
表2—3 洪水总量计算成果表
设计频率
P=5%
P=0.5%
P（mm）
166.5
243.4
P+Pa （mm）
206.5
283.4
hR（mm）
131.23
204.91
F（km2）
1.21
1.21
W（万m3）
15.88
28.58
2）洪水过程计算
洪水过程按三角形计算，洪水历时T（即三角形过程的底宽）按下式计算：
T=W/（1800·Qm）
式中：W—洪水总量（万m3）；
Qm—最大洪峰流量（m3/s）；
T—洪水历时（h）。
涨洪历时为三分之一T，即最大洪峰Qm出现在三分之一T的地方。
计算成果见表2—4。
表2—4 　 洪水过程计算成果表
设计频率
P=5%
P=0.5%
W（万m3）
15.88
28.58
Qm（m3/s）
36.87
58.52
T（h）
2.39
2.71
T/3（h）
0.80
0.91
2.3.6调洪计算
1、水库水位～库容～泄量关系
翟镇榆山水库溢洪道为无闸控制开敞式，溢洪道底宽12.0m，设计堰顶高程为209.50m。根据“《山东省小型水库洪水核算办法》（试行）”中对小型水库溢洪道泄量的计算要求，翟镇榆山水库溢洪道泄量可采用以下简化公式进行计算。

式中：M—流量系数，M=1.50；
B—溢洪道宽度（m）；
h—溢洪道堰顶以上的水深（m）。
翟镇榆山水库水位～库容～泄量关系见表2—5。

表2—5 翟镇榆山水库水位～库容～泄量关系
水位（m）
库容（万m3）
调洪库容（万m3）
泄量（m3/s）
209.50
9.29
0
0
210.00
10.24
0.95
6.36
210.50
11.65
2.36
18.00
211.00
13.06
3.77
33.07
211.50
14.48
5.19
50.92
2、调洪演算
翟镇榆山水库是一座无闸控制开敞式溢洪道的小型水库，调洪演算可采用《山东省小型水库洪水核算办法》（试行）中的图解法进行。本次设计调洪演算起调水位取溢洪道底高程，即起调水位为209.50m。
调算过程见图2—1，各频率调洪演算成果见表2—6。
表2—6 调洪演算计算成果表
设计频率
P=5%
P=0.5%
最大下泄流量（m3/s）
29.00
36.87
调洪库容（104m3）
3.38
4.08
库容（104m3）
12.67
13.37
最高水位（m）
210.86
211.11
由表2-6看出，翟镇榆山水库20年一遇设计洪水位210.86m，最大下泄流量为29.00m3/s，200年一遇校核洪水位211.11m，最大泄流量36.87m3/s。

图2—1调洪演算图
2.3水位～面积、水位～库容曲线图

图2—2水位～面积、水位～库容曲线图

3 工程地质

3.1自然地理与地质概况
1、地形地貌
翟镇榆山水库属山区地形地貌，山势陡峭。
2、地层岩性
库区内出露地层主要有新生界第四系冲洪积地层，颗粒较粗，岩性以砾砂为主，分布于河流底部，厚度约为1.0～2.0m左右。其下底部为花岗岩，强风化厚度约2.0～2.5m左右，坝址两岸出露岩性亦为花岗岩。
3、水文气象
该区属暖温带大陆性季风型气候，四季分明，流域内多年平均降雨量743mm，历年最大降雨量1453mm，最小降雨量443.7mm，多年24小时平均降雨量100mm，最高气温39.5度，最低-21.6度，该区最大冻土深度为0.50m。
4、地质构造与地震
库区内断裂构造带不发育，区域构造相对稳定。据《中国地震动参数区划图》（GB18306-2001）该区地震动峰值加速度0.10g，相应地震基本烈度为7度。
5、水文地质条件：
该区地下水按含水层岩性及其埋藏条件分为基岩风化裂隙水和第四系松散岩类孔隙潜水二种类型，基岩裂隙水主要埋藏于岩石表层风化裂隙和构造裂隙中，接受大气降水及地表库水补给，含水量较少，水质良好，向河流下游和沟谷低洼处排泄。
第四系松散岩类孔隙水分布于山间河床和冲沟内的冲洪积松散层中，接受大气降水及地表库水补给，水量丰富，向河流下游排泄，水质良好，对混凝土无腐蚀性。

4 设计依据、标准
4.1设计依据
4.1.1、有关规范、规程
1、《水利水电工程初步设计报告编制规程》（DL5021—93）；
2、《防洪标准》（GB50201—94）；
3、《水利水电工程等级划分及洪水标准》（SL252—2000）；
4、《水利水电工程设计洪水计算规范》（SL44—2006）；
5、《水闸设计规范》（SL265—2001）；
6、《碾压式土石坝设计规范》（SL274—2001）；
7、《溢洪道设计规范》（SL253—2000）；
8、《小型水利水电工程碾压式土石坝设计导则》（SL189—96）；
9、《水工建筑物荷载设计规范》（DL5077—1997）；
10、《水工建筑物抗震设计规范》（SL203—97）；
11、《水利水电工程钢闸门设计规范》（SL74—95）；
12、《水利水电工程启闭机设计规范》（SL41—93）；
13、《中国地震动参数区划图》（GB18306—2001）；
14、《水库工程管理设计规范》（SL106—96）；
15、《水利水电工程施工组织设计规范》（SL303—2004）；
16、《环境影响评价技术导则—水利水电工程(2003年7月公布，HJ/T88-2003)》；
17、《水利建设项目经济评价规范》（SL72—94）；
18、《水土保持综合治理技术规范》（GB/T16453—96）；
19、《水工建筑物抗冰冻设计规范》（SL211-2006）。
20、《水利水电工程地质勘察规范》（GB50287-99）
21、《中小型水利水电工程地质勘察规范》（SL55-2005）
22、山东省小型水库洪水核算办法（试行）
5.1.2、勘探测量资料
坝址区地形图（1/10000）；实测枢纽工程1:1000地形图；
5.1.3水文气象数据
水库流域多年平均气温12.6℃，历年最高气温39.5℃，历年最低气温为-21.6℃。
多年平均降雨量743mm，最大年降雨量1453mm，最小年降雨量443.7mm。
多年平均径流深200mm，多年平均最大风速14m/s；设计采用风速14m/s。
4.2 设计标准
1、防洪标准
根据工程的重要性及规范规定，翟镇榆山水库设计洪水重现期为20年一遇，校核洪水重现期为200年一遇，溢洪道消能防冲设计标准为10年一遇。
2、、控制运用
　　水库泄洪采用无闸控制的开敞式溢洪道。
3、、消能防冲标准
　　依据《水利水电工程等级划分及洪水标准》（SL252—2000）的规定，溢洪道消能防冲设计洪水标准为10年一遇。
4.3地震设防烈度
据《中国地震动参数区划图》（GB18306-2001），该区地震动峰值加速度0.10g，相应地震基本烈度为7度。　　
4.4水库特征指标
翟镇榆山水库特征指标详见表5-1。

翟镇榆山水库特征指标表 表5-1
项目
单位
建成后
流域面积
km2
1.21
水位
死水位
m
203.00
兴利水位
m
209.50
设计洪水位P=5%
m
210.86
校核洪水位
m
211.11
防洪高水位P=0.5%
m
211.11
泄量
频率P=5.0%
m3/s
29.00
频率P=0.5%
m3/s
36.87
库容
死库容
104m3
1.03
兴利库容
104m3
8.24
调洪库容
104m3
4.10
总库容
104m3
13.37
4.5枢纽工程总体布置
水库枢纽工程由大坝、溢洪道、放水洞组成。大坝坝型为粘土心墙坝坝，坝后新建排水体，溢洪道位于大坝左侧，放水洞位于大坝桩号0+104处，为φ250PE管，坝后φ250闸阀控制,新建闸阀室。

5 大坝设计
5.1规范采用及运用条件
1、规范采用
大坝按照《小型水利水电工程碾压式土石坝设计导则》（SL189-96）进行设计。
2、运用条件
大坝设计条件分为正常运用和非常运用两种条件：
(一)正常运用条件情况
1．水库水位处于设计洪水位、正常蓄水位以及死水位之间所形成的稳定渗流期；
2．水库水位在设计洪水位、正常蓄水位以及死水位之间的经常性的正常降落。
（二）非常运用条件
1．校核洪水位情况；
2．正常运用条件遇地震。
5.2大坝设计基本要求
5.2.1 坝顶高程计算
1、坝顶超高计算
（1）波浪爬高计算
1）基本数据
① 水位：兴利水位为209.50m，设计洪水位（P=5.0%）为210.86m，校核洪水位（P=0.5%）为211.11m。
② 风速：坝址处多年平均最大风速为14.0m/s。根据《小型水利水电工程碾压式土石坝设计导则》（SL189—96）规定，正常运用情况下，采用多年平均最大风速的1.5倍，即14.0×1.5＝21.0m/s，非常运用条件下，取多年平均最大风速14.0m/s。
③ 风区长度：风区长度由1/10000地形图上量算。
④ 水域平均水深：设计情况下Hm＝6.82m，校核情况下，Hm＝6.97m。
2）波浪要素计算
波浪要素按照莆田实验站公式进行计算：

Tm=4.438hm0.5
Lm=gTm2/(2π)
式中：g—重力加速度（m/s2），g=9.81m/s2；
hm—平均波高（m）；
Tm—平均波周期（m）；
Lm—平均波长（m）；
Hm—水域平均水深（m）；
D—风区长度（m）；
W—计算风速（m/s）。
3）波浪爬高计算
平均爬高采用《规范》中的莆田试验站公式：
式中 Rm—平均波浪爬高（m）；
hm—平均波高（m）；
Lm—平均波长（m）；
KΔ—斜坡的糙率渗透性系数，根据护面类型查《规范》（附表
A.1.12－1），水库大坝为砌石护面，取K△＝0.78；
KW—经验系数，由风速、坝前水深H，重力加速度g所组成的无维量W/查《碾压式土石坝设计规范》表A.1.12—2求得；
m—斜坡的坡度系数，取m=2.25
波浪爬高按下式计算：
Rp=Kp·Rm
式中 Rp—设计爬高值（m），对于4、5级土石坝，取累积概率p=5%的爬高值R5%。
Kp—由hm/H查《碾压式土石坝设计规范》表A.1.13，得p=5%时，
Kp=1.84。
波浪爬高计算成果如表5—1。

表5—1 波浪爬高计算成果表
计算情况
平均波高hm(m)
平均波长(m)
KΔ
KW
坡率
平均爬高(m)
波浪爬高(m)
正常蓄水位+非常运用条件+地震涌浪高
0.121
3.711
0.78
1.0165
2.25
0.215
0.397
设计洪水位+正常运用条件
0.188
5.786
0.78
1.0787
2.25
0.357
0.656
校核洪水位+非常运用条件
0.121
3.716
0.78
1.0125
2.25
0.229
0.421
（2）大坝超高计算
根据《小型水利水电工程碾压式土石坝设计导则》（SL189—96），坝顶在水库水位以上的超高按下式确定：
Y=R+A
式中 Y—坝顶在静水位以上的超高（m）；
R—风浪沿着坝坡的最大爬高（m）；
A—安全加高（m），正常运用条件取A=0.5m，非常运用条件取
A=0.3m。
坝顶超高计算成果如表6—2。
（3）地震涌浪高
根据《小型水利水电工程碾压式土石坝设计导则》（SL189—96），在地震区地震涌浪高度可根据设计烈度和坝前水深采用为0.5-1.0m，本工程取地震涌浪高为0.5m。
根据《小型水利水电工程碾压式土石坝设计导则》(SL189—96)，坝顶在水库静水位以上的超高由下式确定:
Y=R+A
式中:Y—坝顶在静水位以上的超高(m)；
R—风浪沿着坝坡的最大爬高(m)；
A—安全加高(m)，正常运用情况取A=0.5m,非常情况取A=0.3m。

表5—2 坝顶超高计算成果表
计算情况
水位
(m)
波浪爬高
R(m)
安全加高A(m)
坝顶超高(m)
正常蓄水位+非常运用条件+地震涌浪高
209.50
0.397
0.30
0.697
设计洪水位+正常运用条件
210.86
0.656
0.50
1.156
校核洪水位+非常运用条件
211.11
0.421
0.30
0.721
（4）坝顶高程的确定
坝顶高程等于水库静水位与超高之和，按以下三种运用情况计算，取其最大值。
①设计洪水位加正常运用条件的坝顶超高，计算大坝顶高程为212.01m；
②校核洪水位加非常运用条件的坝顶超高，计算大坝顶高程为211.83m；
③正常蓄水位加非常运用条件的坝顶超高，再加地震涌浪高，计算大坝顶高程为210.70m。
本次设计坝顶高程取为211.50m，新建防浪墙0.60m，新建防浪墙顶高程为212.10m。
5.2.2坝顶构造
1、坝顶宽度
根据经济原则和满足防汛交通要求，设计坝顶宽度采用4.0m。
2、防浪墙
综合考虑设计坝顶取为211.50m，加0.6m防浪墙。
3、坝顶路面
坝顶路面设计为20cm厚泥结碎石路面，下游侧设置路缘石，坝顶路面向下游坡倾斜1.5％坡度。
5.2.3、坝坡
按照安全经济的设计原则，大坝上游坝坡比为1:2.25，下游坝坡比为1:2.50。
5.2.4大坝护坡
本次设计上游护坡自死水位至兴利水位下1m采用干砌块石护坡，自兴利水位下1m至坝顶采用干砌方块石护坡型式，护坡脚设置浆砌块石齿墙；下游坝坡采用草皮护坡。
5.3 加固后大坝稳定计算与成果分析
1、计算断面及参数
坝坡稳定计算取桩号0+067为典型断面同，各种土料的物理力学指标如表5—3。

表5—3 大坝土料主要物理力学指标表
指标
土料
干容重
(KN/m3)
饱和容重
(KN/m3)
粘聚力(KPa)
内摩擦角
(度)
0+067
断面
壤土坝壳
16.4
19.6
19.5
24.2
粘土心墙
16.1
19.9
22.3
18.0
坝基砾砂
16.0
17.5
0
32
2、计算工况
（1）上游坡
①上游1/3坝高水位，下游相应的最低水位；
②上游正常蓄水位，下游相应的最低水位；
③上游设计洪水位，下游相应水位；
④上游校核水位，下游相应水位。
（2）下游坡
①上游正常蓄水位，下游相应的最低水位；
②上游设计洪水位，下游相应水位；
③上游校核水位，下游相应水位。
3、计算成果
各种组合情况下坝坡稳定计算成果如表5—1、图5—2至图5—4。

表5—5 大坝坝坡稳定计算成果表
计算
断面
计算工况
圆心坐标(m)
滑弧半径(m)
抗滑稳定安全系数
X
Y
计算值
规范允许值
0+067
断面
上游
坡
1/3坝高水位
12.287
19.707
23.264
1.711
1.15
正常蓄水位
10.388
18.837
22.190
1.751
1.15
设计水位
9.190
20.307
23.635
1.778
1.15
校核水位
8.041
21.777
25.106
1.790
1.25
下游
坡
正常蓄水位
4.276
30.870
31.700
1.609
1.15
设计水位
4.276
30.870
31.700
1.607
1.15
校核水位
5.435
38.220
39.206
1.594
1.25
备注
Y轴垂直向上为正。计算上游坡时，坐标原点位于上游坝角，X轴指向下游为正。计算下游坡时，坐标原点位于下游坝脚，指向上游为正。
4、计算成果分析
从计算成果看，大坝加固后上、下游边坡在各种计算组合情况下抗滑稳定安全系数均满足《碾压式土石坝设计规范》（SL274—2001）要求，加固后的坝坡是稳定的。

6 溢洪道工程设计
6.1工程布置
溢洪道堰顶高程209.50m，位于大坝左侧，为无闸控制的开敞式，净宽12.0m。溢洪道桩号0+000至0+005为进水段，0+005至0+017为泄水段，泄水段溢洪道宽度为7.30m。下游为自然河道，溢洪道0+000至0+004新建交通桥。
7 放水洞工程设计
7.1放水洞工程设计
放水洞进口底高程为203.00m，进口新建拦污栅，放水洞采用φ250PE管，C25混凝土外包。
新建闸阀室，尺寸为3.0m×3.0m×2. 0m。墙体为M10浆砌水泥灰砂砖厚240，房顶为C25现浇钢筋混凝土板，并进行防水处理，里外墙面粉刷乳胶漆，门为钢门。
8 施工方法

由于该坝较高，山势陡峭，不便于人工运料，建议使用两台臂长30m塔吊，用电量30kw。

9 工程概算
9.1编制说明
1、编制依据
1）山东省水利厅鲁水定字〔2000〕1号文颁发《山东省水利水电工程设计概(估)算费用构成及计算标准(试行)》和《山东省水利水电工程设计概(估)算编制办法》（试行）[合订本]。
2）《水利水电工程工程量计算规定》（DL/T5088-1999）。
2、定额采用
1）建筑工程：土石方工程执行2000年《山东省水利水电建筑工程预算定额》（上册），建筑工程执行2000年《山东省水利水电建筑工程预算定额》(下册)。
2）水力机械、金属结构安装工程执行1998年《山东省水利水电建筑工程预算定额》；
3） 施工机械台班费：执行2000年《山东省水利水电工程施工机械台班费定额》。第二类费用据实调整。
定额中缺项部分，采用相关专业定额。
3、工程单价
人工预算单价：根据山东省水利厅鲁水定字[2008]1号文规定，专业队伍施工的工程人工预算单价为66.0元/工日。
材料设备预算价格：水泥、石料、钢材等材料价格根据新泰市2012年第三季度市场价格取定。
其他直接费：建筑及安装工程的其他直接费分别按直接费的2.50%和3.20%计取。
现场经费：包括临时设施费和现场管理费，土石方工程按直接费的6.3%计取，砼和基础处理工程按直接费的7.2%计取。安装工程按人工费的45%计取。
间接费：间接费由施工管理费和其他间接费构成，土石方工程按直接工程费的6.3%计取，砼工程按直接工程费的4.5%计取，安装工程按人工费的45%计取，基础处理工程按直接工程费的7.2%计。
企业利润：建筑及安装工程均按直接工程费、间接费之和的5%计。
税金：按直接工程费、间接费、企业利润之和的3.22%计。
4、临时工程
（1）交通工程
指为工程建设而修建的场外临时公路。按设计工程量乘以单价计算。
（2）临时房屋建筑工程
临时房屋建筑工程，包括施工仓库和办公、生活建筑两部分。
房屋建筑面积按施工组织设计确定的面积计算，其单位造价指标按120元/m2计。
（3）其他临时工程
其他临时工程，按本项以前建筑安装工作量之和的0.50%计。
5、其他费用取定
（1）建设管理费
建设管理费包括建设单位管理费、建设及施工场地征用费、工程建设监理费。
建设单位管理费：按建筑安装工作量的2.0%计。
建设及施工场地征用费按土地部门规定计取。
工程建设监理费：执行国家发改委[2007]670号文（附表1）。
（2）科研勘测设计费
勘测设计费按国家计委、建设部〔2002〕10号文颁布的《工程勘察设计收费标准》执行。
（3）材料价差调整
为合理计算投资，主要材料钢炼水泥、油料应限价进入工程单价，实际预算价与限价的差值仅计取税金，列入独立费用中。地方无标准的，可按以下标准执行：钢筋 3000元／吨，柴油 3500元／吨，汽油 3600元／吨。
（4）其他
工程质量检测费：按建安工作量的0.5%计。
6、预备费
预备费包括基本预备费和价差预备费两部分。
基本预备费按建筑安装工程投资的2.0%计算。价差预备费未计。
7.为增大库容扩挖部分，预算中不予考虑，施工中所用材料均为外购。
9.2工程投资概算表
表9-1新泰市翟镇榆山水库工程预算表
表9-2 材料价格汇总表

新泰市翟镇榆山水库建筑工程预算表

项目编号
定额编号
工程名称或费用名称
单位
数量
单价(元)
合价(元)
1

第一部分 建筑工程

1626007.26
1.1

大坝工程

1539608.46
1.1.1

上游坡工程

877263.30

10087
挖掘机挖土Ⅲ类土
100m3
21.66
390.09
8449.35

20009
一般石方开挖(风钻钻孔)岩石级别Ⅴ、Ⅵ
100m3
7.23
1742.25
12596.47

10814
1立米挖掘机挖装自卸汽车运土运距1km
100m3
141.5
1929.98
273092.17

11034
履带拖拉机压实土料干容重≤1.7吨/立米,Ⅰ、Ⅱ类土)
100m3
141.5
986.83
139636.45

10445
40-55kW推土机推土推运距离20m
100m3
141.5
547.93
77532.10

11030
打夯机夯实土料粘土(斜)墙,心(斜)墙宽度≤10m
100m3
99.8
1432.31
142944.54

30015
干砌方块石护坡（平面）
100m3
1.32
46033.78
60764.59

30007
干砌块石护坡（平面）
100m3
3.59
17723.94
63628.94

30003
铺筑砂石垫层碎石垫层（坡面）
100m3
3.77
11355.74
42811.14

11085
土工布铺设土工布铺设(斜铺,边坡1:2.5)
100m2
25.1
999.67
25091.72

10087
挖掘机挖土Ⅲ类土
100m3
1.18
396.33
467.67

10445
40-55kW推土机推土推运距离20m
100m3
0.6
547.93
328.76

11025
打夯机夯实土料干容重≤1.7Ⅲ类土)
100m3
0.6
947.48
568.49

30021
浆砌块石基础
100m3
0.6
27928.51
16757.11

30015
干砌细料石
100m3
0.06
46033.78
2762.03

30095
浆砌乱石基础
100m3
0.22
24424.24
5373.33

30033
浆砌条料石台阶
100m3
0.07
63692.3
4458.46
1.1.2

坝顶工程

57588.28

30095
浆砌乱石基础
100m3
0.6
24424.24
14654.54

30034
浆砌方块石防浪墙
100m3
0.2
60981.83
12196.37

30105
浆砌块石防浪墙
100m3
0.13
34653.99
4505.02

30033
浆砌条料石帽石
100m3
0.13
63692.3
8280.00

30015
干砌条石路沿
100m3
0.07
46033.78
3222.36

90016
公路路面泥结碎石 压实厚度10cm
1000m2
0.57
25842.08
14729.99
1.1.3

下游坡工程

604756.88

10087
挖掘机挖土Ⅲ类土
100m3
141.5
390.09
55197.74

10814
1立米挖掘机挖装自卸汽车运土运距1km
100m3
141.5
1929.98
273092.17

10445
40-55kW推土机推土推运距离20m
100m3
141.5
547.93
77532.10

11034
履带拖拉机压实土料干容重≤1.7吨/立米,Ⅰ、Ⅱ类土)
100m3
141.5
986.83
139636.45

30106
浆砌乱石排水沟
100m3
1.17
28433.96
33267.73

30007
干砌块石护坡（平面）
100m3
0.12
17723.94
2126.87

30005
铺筑砂石垫层反滤层（坡面）
100m3
0.21
11355.74
2384.71

30103
排水体顶浆砌块石
100m3
0.05
28984.82
1449.24

30095
浆砌乱石基础
100m3
0.13
24424.24
3175.15

30033
浆砌条料石台阶
100m3
0.05
63692.3
3184.62

11075
人工铺草皮人工铺草皮
100m3
22.7
603.97
13710.12
1.2

溢洪道工程

69050.95

10087
挖掘机挖土Ⅲ类土
100m3
4.02
396.33
1593.25

20009
一般石方开挖(风钻钻孔)岩石级别Ⅴ、Ⅵ
100m3
8.04
1742.25
14007.69

30021
浆砌块石基础
100m3
0.13
27928.51
3630.71

30022
浆砌块石挡土墙
100m3
0.13
30471.78
3961.33

30021
浆砌块石基础
100m3
0.14
27928.51
3909.99
