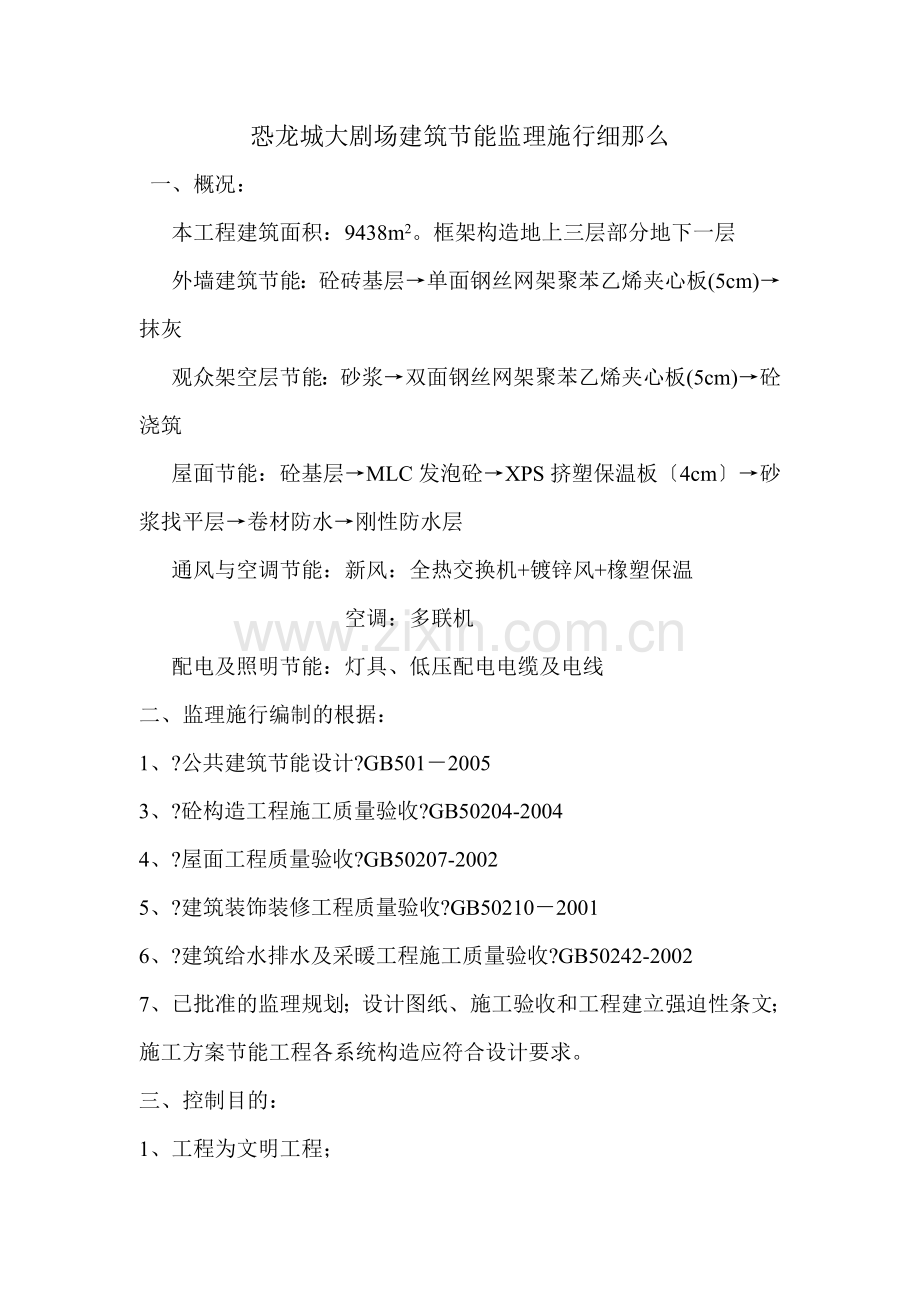

恐龙城大剧场建筑节能监理实施细则.doc

恐龙城大剧场建筑节能监理施行细那么
一、概况：
本工程建筑面积：9438m2。框架构造地上三层部分地下一层
外墙建筑节能：砼砖基层→单面钢丝网架聚苯乙烯夹心板(5cm)→抹灰
观众架空层节能：砂浆→双面钢丝网架聚苯乙烯夹心板(5cm)→砼浇筑
屋面节能：砼基层→MLC发泡砼→XPS挤塑保温板〔4cm〕→砂浆找平层→卷材防水→刚性防水层
通风与空调节能：新风：全热交换机+镀锌风+橡塑保温
空调：多联机
配电及照明节能：灯具、低压配电电缆及电线
二、监理施行编制的根据：
1、?公共建筑节能设计?GB501－2005
3、?砼构造工程施工质量验收?GB50204-2004
4、?屋面工程质量验收?GB50207-2002
5、?建筑装饰装修工程质量验收?GB50210－2001
6、?建筑给水排水及采暖工程施工质量验收?GB50242-2002
7、已批准的监理规划；设计图纸、施工验收和工程建立强迫性条文；施工方案节能工程各系统构造应符合设计要求。
三、控制目的：
1、工程为文明工程；
2、确保实际进度与总方案进度相吻合；
3、按合同进展计量付款。
四、监理工作流程图：
1、施工阶段质量控制流程图
施工准备质量控 施工质量保证体系施工理人员资质审查
施工操作人员培训并经考核合格
事 原材料、半成品、配件质量控制〔成套供给〕
前 施工方案、施工方案、检验审查
控 工程技术环境监视检查
制 现场理环境监视检查
图纸审查及设计交底
现场样板开路做好样板块
审查外保温施工申请把好正式施工关
事 施工过程质量控制 工序旁站监理控制
中 中间质量控制 工序之间的交接检查
控 分项工程质量评定验收 隐蔽工程质量控制
制 设计变更的审查
质量问题的处理
事 子分部工程质量评定验收
后 分部工程质量评定验收
控 工程质量审查 外墙内保温工程应提供的
制 工程质量归档 工程质量验收评定
图1 施工阶段质量控制系统图
五、施工工序控制细那么：
〔一〕、屋面工程控制重点
1、本工程采用板状保温材料检查外观质量
2、检查材料质保资料要符合质量和设计要求并进展见证取样送样进展复检合格前方可投入使用
3、检查基层施工质量：基层外表应平整、枯燥、干净没有起砂、裂缝、疏松、空鼓等缺陷。
4、检查保温层的含水率、厚度、坡度控制：符合设计要求。铺贴平整拼缝严上下层错缝。
5、穿屋面构造层的道与构造层连接处节点检查：到达实、结实。
6、排气通道及排气安装：符合专项方案和设计要求。
7、气候、环境的施工控制：保温层严禁在雨天、雪天和五级风及其以上时施工雨季施工时必须采取遮盖措施防止雨淋。〔7〕、保温层施工完成后应及时进展下道工序。
〔二〕、墙体保温控制要点
1、本工程采用的是主体为外墙内保温法地下室为外墙外保温
2、构造完成后进展施工的墙体节能工程要求在基层质量验收合格后施工施工过程中及时进展质量检查、隐蔽工程验收和检验批验收施工完成后进展墙体节能分项工程验收。与主体构造同时施工的节能墙体要求与主体构造一同验收。
3、墙体节能工程使用的保温隔热材料其导热系数、度、抗压强度或压缩强度、燃烧性能的检查：要求符合设计要求。
4、外墙内保温的梁板交接处应做阻断热桥或保温措施。
5、保温板材与基层及各构造层之间的粘结或连接粘结强度和连接方式的检查：必须结实和符合设计要求。
6、外墙内保温的钢丝网保温板施工：抽查锚固件数量〔设计要求每平方不少于8只〕、位置、锚固深度、后置锚固件锚固力现场拉拔试验保温板拼缝间及阴角处应用钢丝网应进展加贴搭接长度为每边应至少10cm
7、保温板安装完成后应及时进展验收,合格后及时抹灰。抹灰应按设计要求先抹底灰收紧钢丝网可露出48h前方可抹面灰紧光
〔三〕地面保温控制要点
1、原材料的检查及质保资料的检查
2、基层砂浆应采用抗裂砂浆座浆应振捣严服贴平整度应满足要求
3、板材拼缝处及与梁搭接处应加200宽的钢丝网
4、板筋与保温板钢丝网应绑扎结实
5、保温板安装完毕后做好成品保护不可任意踩踏
〔四〕门窗节能
1、抽查玻璃品种、规格和金属型材隔断热桥措施、遮措施和安装质量
2、核查保温隔热材料的主要参数的质保资料及复试
〔五〕通风与空调节能工程
1、各系统的制式是否符合设计要求
2、各种设备、自控阀门与仪表是否按设计要求安装齐全
3、路是否按要求进展敷设分支器安装位置是否按设计放置压力是否按
4、空调系统是否能实现设计要求的分室〔区〕温度调节功能及相应的计量功能
5、全热交换机安装
6、新风及排风道施工
7、绝热施工
8、空调系统试运和调试记录
〔六〕配电与照明节能工程
1、对照见证取样送检记录核查低压配电系统选择的电缆〔电线〕截面、电阻值是否符合设计及要求
六、建筑节能监理控制及措施：
1、监理工作
监理工程师通过旁站、巡视、试验、检测、平行检查等监理进展施工质量监视控制。
（1） 旁站监视：
设置了子分部工程旁站监理记录表对承包商的施工活动进展跟踪监理发现问题及时指出并责其纠正减少质量缺陷的发生以保证工程质量和进度。
（2） 试验：
通过试验手段获得的试验数据是用来判断和确认各种材料和工程部位内在品质的主要根据如材料性能、墙面砖粘结强度、抗拉强度等。
（3） 指性：
所谓指〔如监理工程师单、工程暂停〕是表达监理工程师对施工承包商提出和要求的书面用以向施工指出施工中存在的问题提出整改要求或责暂停施工要求施工严格执行。
〔4〕严格执行监理程序：
这是规定双方必须遵守的质量监控工作程序按规定程序进展工作这也是进展质量监控的必要手段和根据。如未经监理工程师签署质量验收单予以质量确认不得进展下道工序施工。
〔5〕利用支付控制手段：
这是在国际上较为通用的一种重要的控制手段是业主或承包合同赋予监理工程师的支付控制权。所谓支付控制权就是：对施工承包支付任何工程款项均需由监理工程师开具支付证明书没有监理工程师签署的支付证书业主不得向承包方进展支付工程款如施工的工程质量达不到要求的时监理工程师可以不签署支付证书。
〔6〕工地会议：
是总监与承包商讨施工中的各种问题的工作方式。在会上监理工程师的具有书面件与书面的作用。因此总监理工程师可通过工地会议方式发出有关批示。
〔7〕专家会议：
对遇有施工过程中出现的质量问题总监可召开专家会议进展研究讨。根据专家和合同条件再由总监作出结。这样可减少监理工程师处理质量问题的片面性。
2、监理措施
1、节能工程所用的材料()的品种、规格、性能应符合设计要求主要的材料和制品〔原材料、半成品、成品、购配件等〕进场时应检查质量合格证明、型式检验及相关性能的检测主要材料和制品现场抽样复验。〔度、抗拉强度、尺寸稳定性等〕单个锚栓抗拉承载力每300㎡/1批。
2、审核施工方案、施工工艺和技术交底
3、对隐蔽工程进展验收
4、要求施工必须建立“三检〞制度并有完好的检查记录必须按工序、层次进展检查验收如发现上道工序质量不合格必须进展返工或修补直至合格前方可进展下道工序。
5、基层墙体的质量应符合以下规定：
(1)基层墙体经工程验收到达合格质量要求；
(2)墙体的砼残渣和脱模剂必须清理干净；
(3)墙体平整度超出部分应剔凿或修补；
(4)墙面的门窗框、水落、进户线、预埋件、设备连接件等均应安装完毕；
(5)墙面不同基层材料相接处应铺设金属网。
6、道安装要求有一定的坡度是热水系统排除空气的重要措施安装时应符合设计和节能规程的要求。
7、为防止道堵塞防止跑、冒、滴、漏节约能源和影响热计量装置的准确计量要求道、配件、散热设备连接部位完好无损内和丝口部位干净。
8、空调铜穿过墙壁和楼板设置套是一项对采暖道安装的根本规定要求套与道间隙填充阻燃隔热材料和用防水油膏封口抹完有利于道隔热保温也有利于隔声、美观和保护用户私性。
9、保温材料按设计要求选用其质量要求到达现行的规定质量证明包括出厂合格证和质量检测质量检验由具有检测资质的检测按照规定的检测周检测后出具。保温层接缝质量、绑扎质量相应对保温效果、防止保温层松动、脱落有直接影响应予以重视。支架及设备的保温应按热伸长方向留出伸缩缝以防止热胀冷缩时破坏保温层。阀门、法兰处的保温应易于拆装靠近法兰处应在法兰的一侧留出螺栓长度加25㎜的空隙。
10、对现场所采用的电缆电线应符合JB8734-1998、GB/T19666-2005的规定、照明的照度应符合设计要求三相照明配电干线的各相负荷应平衡其相负荷不宜超过三相负荷平均值的115最小值不宜小于三相负荷平均值的85。

常澄路拆迁安置定销商品房〔金梅花园〕
1#、2#、15#及地下室工程
监 理 实 施 细 那么
〔建筑节能工程专项细那么〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：
专业监理工程师：
总监理工程师：
日 ：

江苏建立建立监理处监制
