准备好要加工的文件（.bmp或者stl）

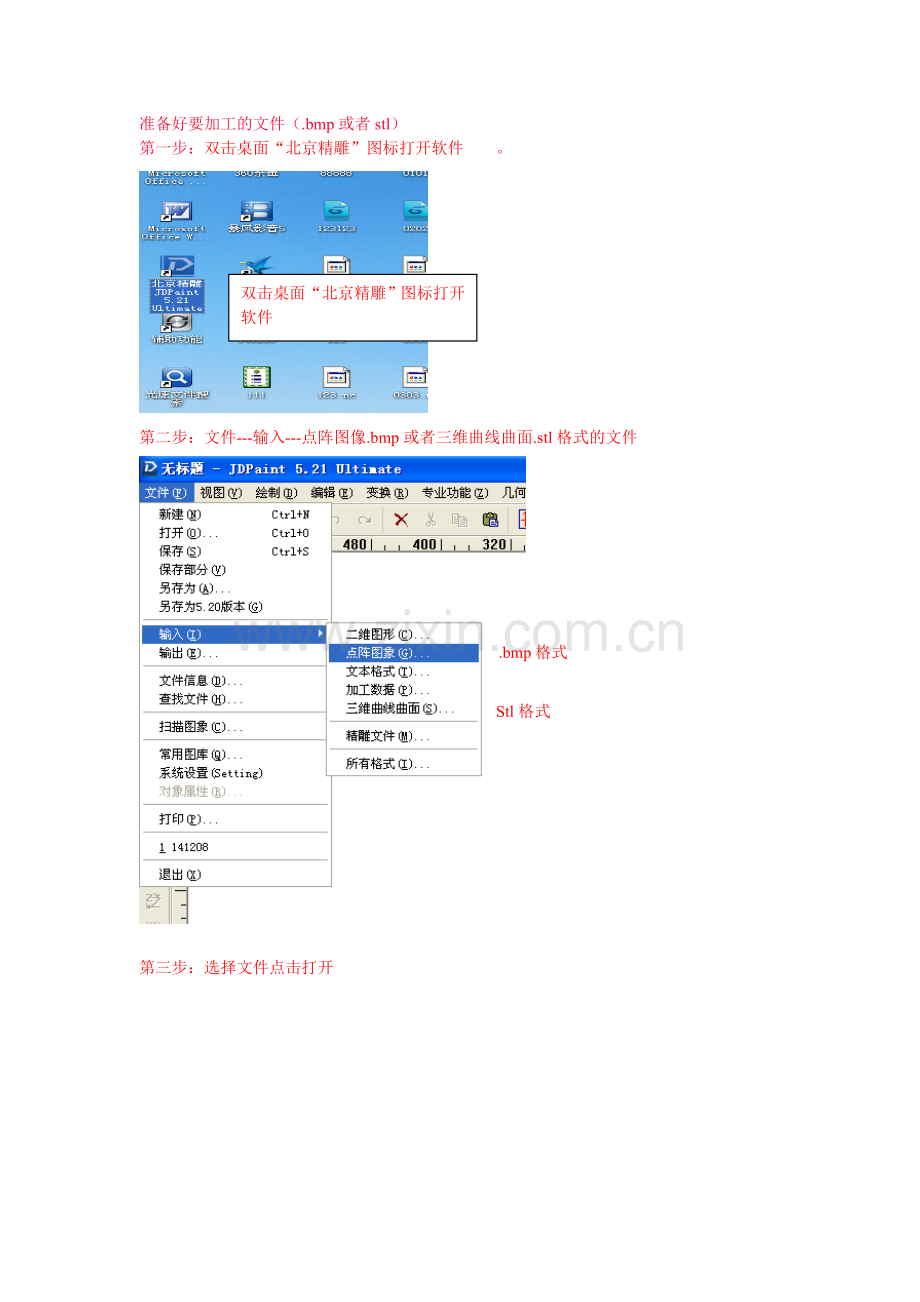

第一步：双击桌面“北京精雕”图标打开软件 。
双击桌面“北京精雕”图标打开软件
第二步：文件---输入---点阵图像.bmp或者三维曲线曲面.stl格式的文件
.bmp格式
Stl格式

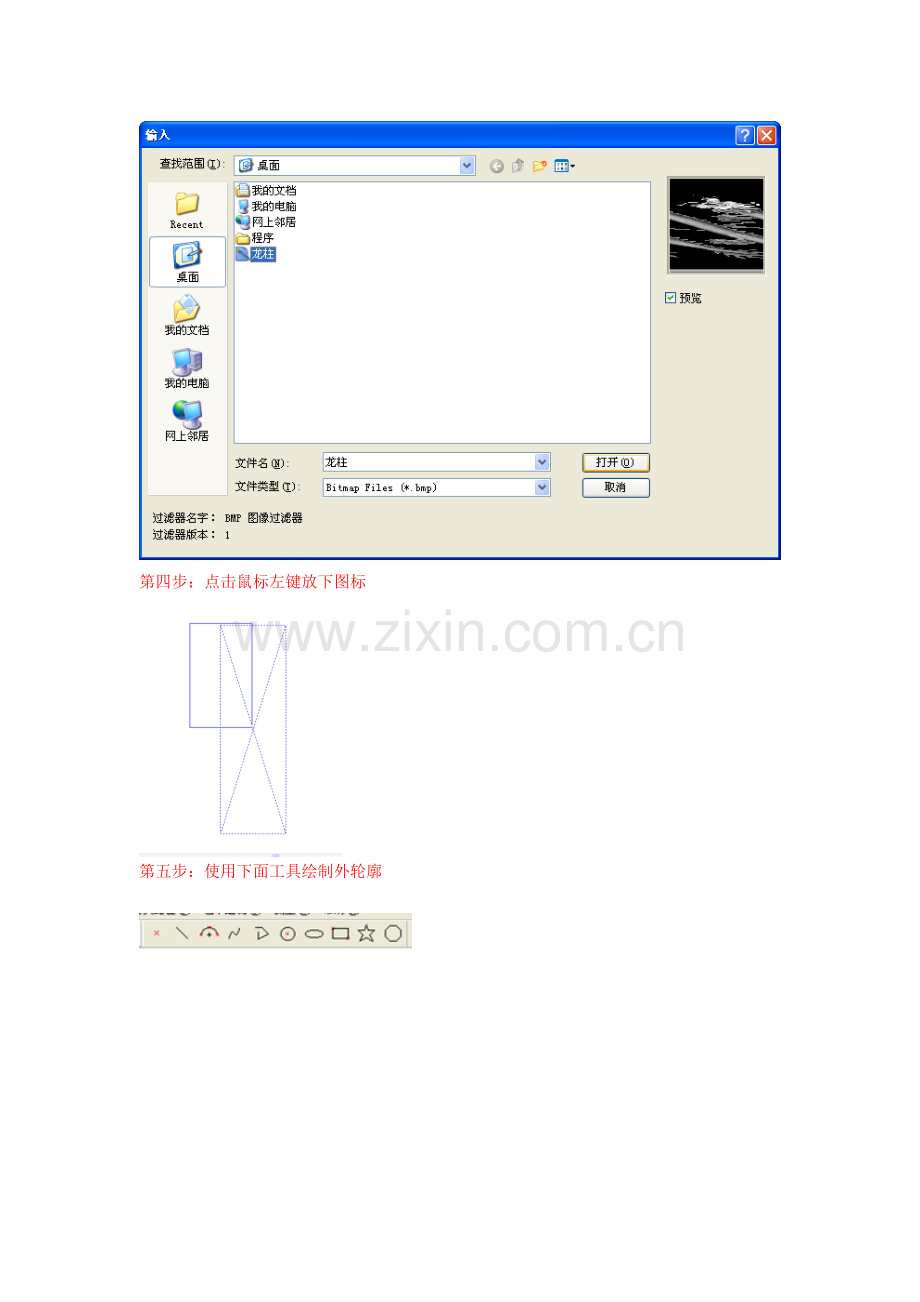

第三步：选择文件点击打开
第四步：点击鼠标左键放下图标
第五步：使用下面工具绘制外轮廓
红色的线为外轮廓，按鼠标右键退出命令
第六步：按住鼠标左键拖拉或者点击左键选择外轮廓（以下步骤选取方法一样），点击变换命令下的尺寸等同，
鼠标左键选取位图
第六步：选双向尺寸等同
第七步：点击右侧对齐然后点击组合对齐
组合对齐
对齐
第八步：左键点击位图出现图形对齐窗口
第九步：选取位图，点击---艺术曲面----图像纹理----位图转网格
第十步：点击位图，出现位图转曲面窗口，设置曲面高度（曲面高度指的是图形的最低和最高之间的高度）
第十一步：点击选取位图 按键盘Delete键删除
第十二步：选取网格 点击---艺术曲面----网格重构： 改变精度
第十三步：改变X、Y轴向精度
这里改变精度（建议设为0.1）
第十四步：选取网格点击虚拟雕塑
第十五步：点击---模型-----Z向变换
第十六步：点击----高点移至XOY
第十七步：点击---选择工具图标
第十八步：选取网格和雕刻范围，点击---刀具路径---路径向导---出现设定加工范围窗口
第十九步：选择加工范围，点击下一步
第二十步：选择刀具 点击下一步
第二十一步：设定切削用量 点击下一步
第二十二步：进给设置----路径间隙（改变路径间距---间距越小加工精度越高，但是加工时间越长；建议设为0.1左右）
第二十三步：进给设置----进刀方式（关闭进刀方式）点击完成
第二十四步：选取路径，点击---刀具路径-----输出刀具路径
第二十五步：弹出“刀具路径输出”对话框，选择保存路径和文件名，点保存
第二十六步：在“输出 ENG文件”对话框中，点击“拾取二维点（D）”按钮，点击位图左下角
第二十七步：在“输出 ENG文件”对话框中，点击“确定”按钮
第二十八步：关闭软件
第二十九步：点击桌面格式转换工具图标
第三十步：点击 高级参数设置
输入---浏览 选择要转换的文件，输出----浏览 保存到指定位置
第三十一步：点击转换按钮完成转换
第三十二步：双击桌面图标
第三十三步：点击 系统参数---厂商参数----把电机参数中的X轴，Y轴改为0.02014，点击应用
第三十四步：点击命令操作----回机械原点
第三十五步：手动对工作原点
第三十六步：手动对工作原点
第三十七步：工件坐标清零（鼠标点击下的X Y Z的参数框） 按键盘F7回工作原点
鼠标左键点击“工件坐标”下面的三个框进行工件坐标清零
第三十八步：按下主轴旋转（首先将转速设置为15000以下等启动正常后设置为最快）
第三十九步：在下图空白处右击卸载程序，再次右击加载新程序
第四十步点击命令操作-----开始（机床开始执行程序）
