专注 创新 服务

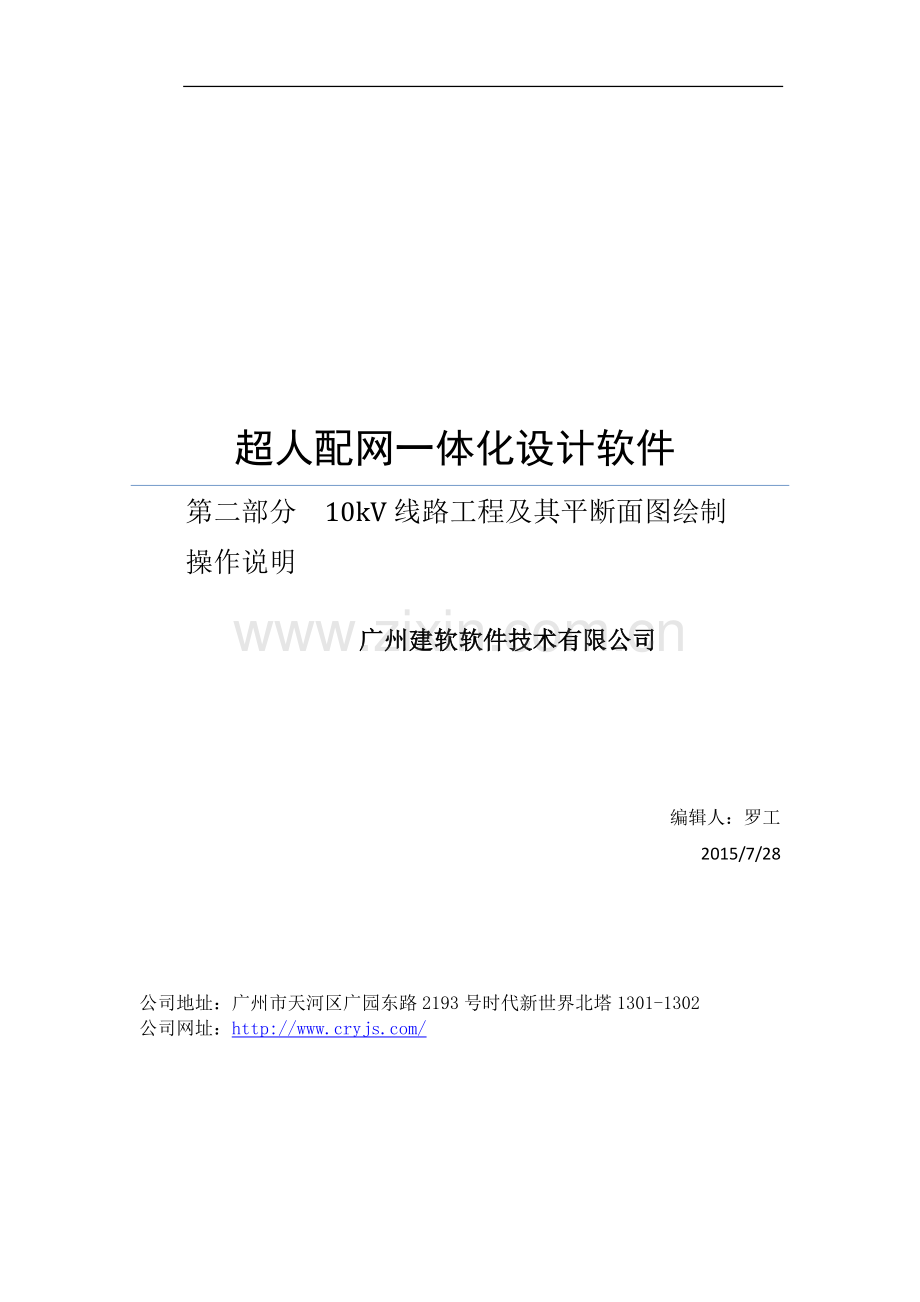

超人配网一体化设计软件
第二部分 10kV线路工程及其平断面图绘制 操作说明

广州建软软件技术有限公司

编辑人：罗工
2015/7/28

公司地址：广州市天河区广园东路2193号时代新世界北塔1301-1302
公司网址：

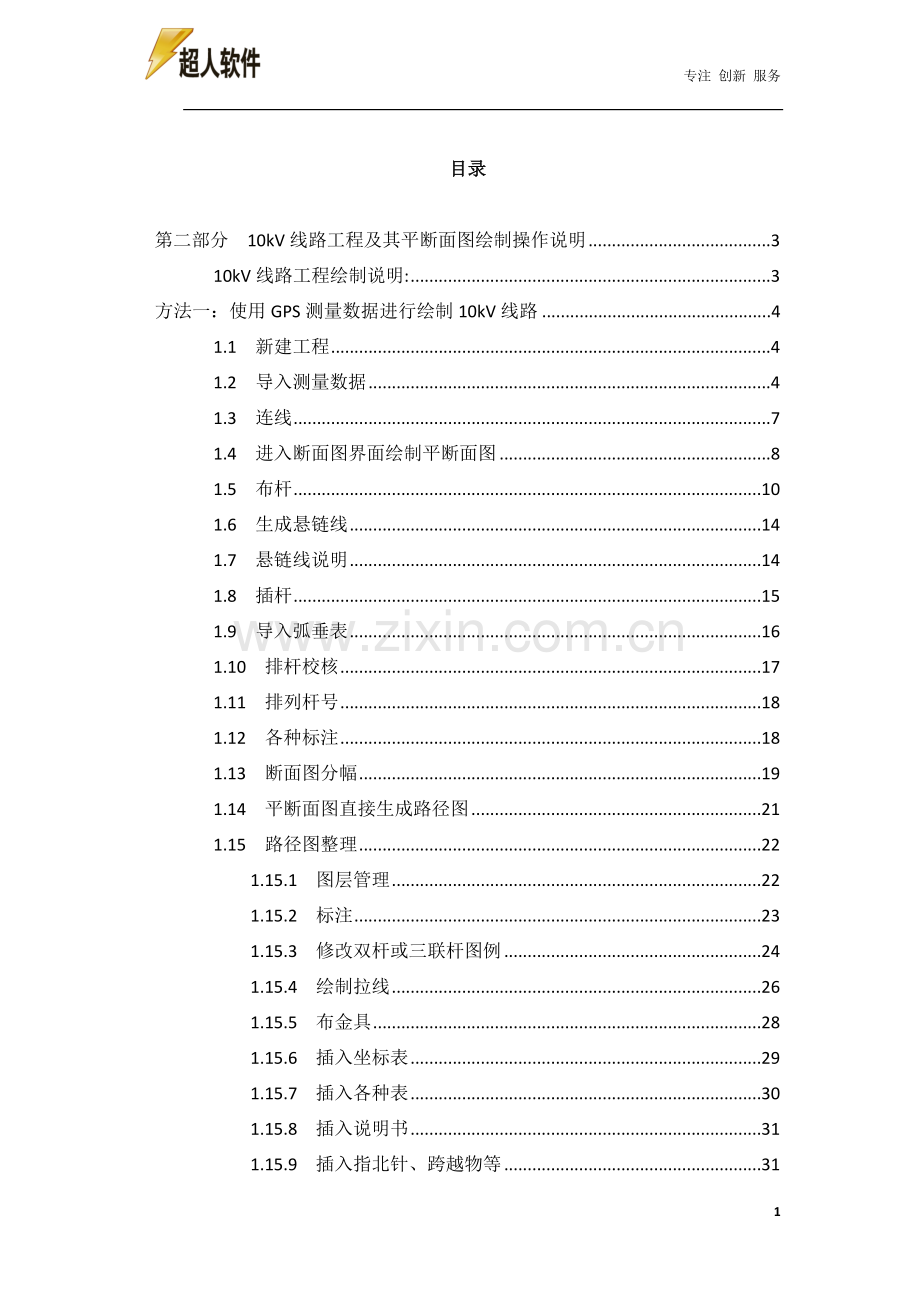

目录

第二部分 10kV线路工程及其平断面图绘制操作说明 3
10kV线路工程绘制说明: 3
方法一：使用GPS测量数据进行绘制10kV线路 4
1.1 新建工程 4
1.2 导入测量数据 4
1.3 连线 7
1.4 进入断面图界面绘制平断面图 8
1.5 布杆 10
1.6 生成悬链线 14
1.7 悬链线说明 14
1.8 插杆 15
1.9 导入弧垂表 16
1.10 排杆校核 17
1.11 排列杆号 18
1.12 各种标注 18
1.13 断面图分幅 19
1.14 平断面图直接生成路径图 21
1.15 路径图整理 22
1.15.1 图层管理 22
1.15.2 标注 23
1.15.3 修改双杆或三联杆图例 24
1.15.4 绘制拉线 26
1.15.5 布金具 28
1.15.6 插入坐标表 29
1.15.7 插入各种表 30
1.15.8 插入说明书 31
1.15.9 插入指北针、跨越物等 31
1.15.10 批量修改组件属性 32
1.15.11 批量修改组件材料 33
1.15.12 批量修改所有材料 34
1.15.13 导出各种统计表 36
1.15.14 一键生成预算 36
1.16 生成成果 37
1.17 平断面图常出现的问题及解决方案 39
1.17.1 在平断面图上需要绘制地下电缆 39
1.17.2 在平断面图上出现另一段线路是不同导线 40
1.17.2 在绘制好平断面图后，需要修改平断面图如何处理 42
方法二：根据草图绘制10kV线路 44
2.1 新建工程 44
2.2 绘制线路 44
2.3 修改电杆 48
2.4 排列杆号 48
2.4 路径图整理 49
2.5 绘制平断面图 49
2.5.1 数据录入 49
方法三：根据杆塔明细表绘制路径图 52
3.1 整理数据 52
3.2 新建工程 53
3.3 进入断面图界面导数据 53
3.4 重新生成平断面图 56
3.5 生成路径图 57

第二部分 10kV线路工程及其平断面图绘制操作说明

10kV线路工程绘制说明:
可用3种方式绘制10kV线路。
方法一：在有GPS测量数据的情况下，可使用。可直接绘制平断面图。
超人软件认可的测量数据格式：Excel、Csv、Dat、DHD文件。
测量数据的要求：需要更详细的数据才能绘制完整，如编辑通信线多高，河流、道路多宽等。
方法二： 在只有测量草图时使用。如需在此基础绘制平断面图，需要添加高程、杆型等，详情请看方法二的操作流程。
方法三：根据其他软件导出的杆塔明细表绘制路径图。杆塔明细表需要是EXCEL格式。

方法一：使用GPS测量数据进行绘制10kV线路

1.1 新建工程
点击【新建文件】，填写基本信息后（如工程名称、设计单位、设计阶段等），点击【确定】。

1.2 导入测量数据
① 在【架空线路设计】里点击【导入测量数据】，进入其界面。
此界面的每个按钮的含义：

A．编号列：对电杆、跨越物、地形点等的编制序列号
B．X列：表示测量数据在CAD里的X轴（6位数）
C．Y列：表示测量数据在CAD里的Y轴（7位数）
D．高程列：表示测量数据在CAD里的H轴
E．属性列：表示每组测量数据的编制信息
F．反方向坐标标注：对软件自动生成的坐标表（默认打钩即可）
G．插入坐标点X、Y：表示所要导入软件的测量数据插入软件的位置
H．比例：表示测量数据在软件的显示比例
I．进行设计布点：对所有测量数据进行撒点
（默认打钩即可）
J．绘制跨越信息：表示对测量数据中跨越信息进行显示
（视情况选择：需要绘制跨越物即打钩，不需要则不打钩）
K．标注高程：表示对有高程的数据在软件里显示出来
L．D为地形点、数字为地形点：根据测量习惯不同而设定的
（默认打钩即可）

② 点击【导入Excel】，找到符合要求的测量数据文件，并【打开】（Excel、Csv、Dat、DHD文件都可以导入）。

③ 此时，可对数据进行处理（如把控制点删除）后，点击【确定】，软件就可以进行撒点了。（在撒点完成后，电杆桩默认是白色的点；地线
点是绿色的‘X’；跨越物等是红色‘口’）。

1.3 连线
目的：为了确定线路的走向。
① 在【架空线路绘制】里点击【自动连线】，选择所需架线图例及规格，点击【确定】。

② 然后点击起始杆即白色桩的边缘，软件就自动连线了。

1.4 进入断面图界面绘制平断面图
① 在【线路绘制】了点击【绘制平断面】，
【数据录入】：表示测量数据在软件的表示的数据
【断面图绘制】：绘制断面图的操作界面

② 点击【断面图绘制】

③ 【点击重新生成平断面图】，弹出一参数窗口，设置好其参数，点击【确定】，软件就自动进行布桩。

横轴比例：表示断面图的横轴比例
纵轴比例：表示断面图的纵轴比例
对地距离：表示此10kV架空线路对
地面的最小的安全距离
对线距离：表示此10kV架空线路与
其他线路的最小安全距离

1.5 布杆
首先，需要运用【杆塔选型】把工程所需的电杆选择出来。
① 点击【杆塔选型】进行选杆。
⑴【添加】功能：
A. 添加此工程所需的杆型，点击【添加】后，出现空白位置时，点击其‘组件名称’空白处，如下图：

B. 出现组件库窗口，选择所需的电杆（按着Ctrl键即可多选）。

C. 选择所需的杆型，点击【确定】，如图：

⑵ 【删除】功能：选中所需删除的杆型，点击【删除】就好了。
② 选择好工程所需的杆型后，点击【确定】，软件就自动把我们的桩位布上合理的电杆。
注：当软件弹出此窗口时，是软件无法识别这桩位（图标闪动的位置），布直线杆所需的杆型，所以需要手动选择所需的杆型，然后点击【确定】，这桩位才布上我们所需的杆型。
⑴ 布杆方式：A 批量布杆：在线路电杆型号大体相同时使用，全部的桩软件会布上同种型号的电杆。
B 手动布杆：人工选择桩进行布杆。
⑵布杆操作说明
A 批量布杆：在软件的右上角有我们选好的杆型，单击一种杆型，然后点击【批量布杆】就完成对线路的布杆。
B 手动布杆：首先，选择桩，也可以选择多个桩。

然后，选中一种电杆，在【断面图绘制】里点击【选择布杆】，软件就把我们的电杆布在选中的桩上了。

最后，依次使用这步骤把桩都布上杆。
⑶ 杆型说明
① 直线杆，图中选中的杆为直线杆。

② 耐张杆，图中选中的杆为耐张杆。

③ 终端杆，图中选中的杆为终端杆或分支杆 。

⑷ 杆属性说明，在断面图操作界面右下角有电杆的属性
选中电杆，属性窗口就有此电杆信息，修改其参数，在路径图就会有体现。

类型：软件默认是新立电杆，如需更替可选其他类型
状态： 电杆默认状态是新增，如需更替可选他状态

1.6 生成悬链线
⑴ 设置气象区，选择所需导线型号、安全系数、平均运行张力、导线类型等。（注：导线安全系数与平均运行张力是需要人工进行计算的，软件设置的是最小值）。

⑵ 在【断面图绘制】里点击【生成悬链线】，软件就自动生成悬链线了

1.7 悬链线说明
红色的线是架线；
青色的线是架线对其他跨越线路的安全距离（即其他低压跨越线路不可超过青色的线，如果观察到其在红色与青色线中间，需要调整此档电杆高度）；
紫色的线是对地安全距离（如果观察到紫色线在绿色线下面过多，需要调整此档电杆高度）；
绿色的线是地平线，地平线到桩的距离是电杆埋深，绿色的X是地形点。

1.8 插杆
⑴ 但架线跨越不了通信线、地平线等物时，可以使用【插杆】功能。
① 点击【绘制断面图】里的【插杆】，然后点击地形点或任意位置。

② 弹出窗口，设置好桩号，电杆类型，是转角杆时输入转角度数，点击【确定】就完成一个桩，按下键盘上的【空格】就可以重复上一个命令【插杆】，依次就可以完成线路插杆了。

1.9 导入弧垂表
点击【导入弧垂表】，然后点击要插入的空白处即弹出窗口。

设置好参数（如导线型号、安全系数、气象区等），点击【确定】，就完成了。

1.10 排杆校核
这是对电杆上拔校验的检测，发现上拔校验在一定的垂直档距显示不合格时表示这根电杆需要对其杆根处理。操作如下：
点击【排杆结果校验】，软件弹出如下窗口，‘抗拔校验’打钩并输入‘设计垂直档距’，点击【确定】，软件会自动计算电杆上拔校验，出现不合格时，软件会在此电杆上显示“上拔验算不合格”如图：

1.11 排列杆号
① 点击【排列编号】，

② 弹出窗口，输入所需的电杆代号及起始号，点击【确定】。

③ 然后，在【断面图绘制】里点击【杆号标注】就完成了。

1.12 各种标注

⑴ 在【断面图绘制】里点击【平面图标注】就可以。

⑵ 点击【杆型标注】，软件就对断面图上所有杆型进行标注了
点击【档距标注】，软件就自动对所有杆型的档距进行标注；
点击【呼称高标注】，软件就自动对所有杆型的呼称高标注；
点击【删除弧垂标注】，软件就把弧垂标注删除了。

1.13 断面图分幅
① 点击【平断面分幅】，弹出窗口，选择所需的图框。

② 输入所需图纸‘分幅数量’，点击【确定】，软件就分好幅了。

1.14 平断面图直接生成路径图

① 在绘制好断面图后，关闭断面图界面，软件会弹出如下窗口。

② 选择【是】，然后会在弹出窗口，选择【是】，重新生成路径图。

③ 生成线路后，软件会自动生成跨越信息

1.15 路径图整理
1.15.1 图层管理
超人软件每个块都是可以在图层管理找到，可把需要或不需要的显示或隐藏，但是如果隐藏的模块是有关联材料的话，材料还是会统计出来。
点击【图层管理】按钮，如图：

把需要关闭的图层的眼睛按钮，点击后，点击【确定】，就完成高程点隐藏。

1.15.2 标注
⑴ 方法一：单个标注。点击【标注】按钮，输入所需的标注功能的数字，如输入“0”，如图：
①0：杆或设备，表示对杆塔或变压器等设备进行标注
②1：坐标，表示对杆塔的坐标进行标注
③2：表箱，表示对户表进行标注
④3：电缆井，表示对电缆井进行标注
⑤4：电缆，表示对电缆进行标注
⑥8：组件全称，表示对组件进行全称标注
⑦9：自定义标注，用户自定义对所需的图形进行标注。

单击电杆的边缘，然后把所需的标注插入点单击下，就完成了。

⑵ 方法二：批量标注。在【修改】里选择【批量生成标注】，输入所需标注方式，如输入“0”，确定，就完成了。如图：

①0：杆或设备。表示对所有杆塔或变压器等设备进行标注(南方电网的标准)
②1：坐标。表示对所有杆塔的坐标进行标注
③2：杆号。表示对所有杆塔的编号进行标注
④3：杆塔型号。表示对所有杆塔的型号进行标注
⑤4：杆塔规格。表示对所有杆塔的规格进行标注
⑥5：线路长度。表示对所有导线的长度进行标注
⑦6：线路角度。表示对有转角的线路进行角度标注。
⑧7：表箱。表示对所有表箱进行标注（南方电网的标准）
⑨8：户数。表示对所有表箱的户数进行标注
⑩9：表箱编号。表示对所有表箱的表箱编号进标注
①①10：表箱数。表示对所有表箱的表箱数量进行标注

1.15.3 修改双杆或三联杆图例
在对电杆类型标注完成后，找到双杆或三联杆并选中，在如图中的‘属性名称’列，在‘类型’中选择所需更换的图例并【采用】即可更换。

1.15.4 绘制拉线
① 在操作窗口中点击【绘制拉线】，选择所需拉线类型，点击【确定】。

② 根据命令提示“选择所属设备”，选择所要布拉线的电杆，如图在出现正方形时，点击‘电杆’边缘即可选中。

③ 当命令提示“输入角度”时，单击电杆中心，然后移动鼠标，白色的线为拉线方向，在确定好拉线方向后，单击鼠标即可完成拉线的绘制。

1.15.5 布金具
软件提供根据导线大小变化而变化的金具选型，操作如下：
点击【自动金具选型】，在窗口中选择所需的‘绝缘子串类型’，点击【确定】，软件会自动的根据导线大小在电杆上布合理的绝缘子串，并提示哪些电杆成功布上绝缘子串。

1.15.6 插入坐标表
在【修改】里点击【插入坐标表】，弹出如下窗口，根据需求选择“是”或“否”，然后插入图纸上，如图。

1.15.7 插入各种表
①在【修改】里点击【插入各种统计表】，选择所需要的表，点击【确定】。

②选择所需的统计类型打钩，点击【确定】。
汇总类型： 新增：表示统计新建的工程线路材料
换装：表示统计更换工程材料
原有：表示统计沿用工程材料
拆除：表示统计拆除工程材料
③然后弹出如下窗口，点击【确定】。

④插入到图纸所需的位置，如图。

1.15.8 插入说明书
在【修改】里点击【设计说明书】，选择所需的设计说明书模板，点击【确定】，并插入到图纸，效果图如下：

1.15.9 插入指北针、跨越物等

在【修改】里点击【装饰图块】，选择所需要的图块，点击【确定】，插入所需图纸的位置。

1.15.10 批量修改组件属性
在【修改】里点击【批量修改组件属性】，此功能是对工程所绘制好的杆塔、拉线、户表等进行属性、工程类型等修改，（注：在每个界面修改后一定要点击【保存修改】）。

1.15.11 批量修改组件材料
此功能可以批量的根据电杆类型，来修改电杆的金具材料。
①按类型分类。点击左下角‘按类型分类’即可查看，修改其材料。

②按组件分类。点击左下角‘按组件分类’即可查看，修改其材料。

1.15.12 批量修改所有材料
此功能可以修改整个图纸所用到的材料进行统计后，能批量的修改材料。
① 在【修改】里点击【批量修改所有材料】，进入如下界面。左边是软件统计的这个工程的所有材料，右边空白处是对应更改的材料。

②点击材料对应的【名称】，进入如下界面【材料库】，选择所要更换的材料，并【确定】。

③ 如下图，点击【确定】即把所有电杆的高压横担更换成1.8m的。

1.15.13 导出各种统计表
完成工程路径图绘制后点击【成果】， 把需要导出报表打钩，点击【Excel】就可以导出Excel报表了。

1.15.14 一键生成预算
在栏目里点击【生成造价】，选择所需的绘制类型，点击【确定】；

然后弹出下面的窗口，选择【否】，就进去预算软件自动生成预算了，（预算说明可参考超人软件预算说明书）；
【是】表示数据保存到服务器，【否】表示数据保存在本地。为了服务器的稳定运行，点击【否】即可。

超人预算操作说明书可查看《电力用户手册》，“超人配网一体化软件”在生成预算后，只是把图纸的统计的材料直接生成到预算，一些基本预算信息，还是需要用户添加的。

1.16 生成成果
① 点击【生成成果】.

② 在如下弹出的窗口，选择所需报表导出的格式。选择【是】。

③在如下弹出的窗口，选择汇总类型。

④ 如果组装图有图框，点击【取消】；组装图没有图框，点击【确定】。

⑤ 在弹出此窗口时，选择【是】表示把N张组装图组合放在同一张CAD图纸里；选择【否】表示一张CAD图纸就放入一张组装图。可根据实际情况进行选择。

⑥ 最后，软件会把设计成果图（路径图）、材料统计、标准图集（组装图）放在软件安装目录的‘设计成果’里。

1.17 平断面图常出现的问题及解决方案
1.17.1 在平断面图上需要绘制地下电缆
可使用【绘制地下电缆】功能。
首先，在绘制地下电缆时，需要注意：在布好电杆后，生成悬链线就不要有任何操作（如排列编号，标注等），否则后果自负。
选择需要绘制电缆间的2根电杆后，点击【绘制地下电缆】即可。

1.17.2 在平断面图上出现另一段线路是不同导线
即此平断面图有2种导线，可使用下面的操作方式。
① 在操作窗口的右上角，点击【添加】，然后可看到在【导线地线】栏中添加了空白的一栏导线属性。

② 如果编号‘#4’电杆2段的导线型号是不一样的，前段是绝缘线，后段是钢芯铝绞线，可这样填写：
A. 填写前段的终点里程是283，后段的起点里程是283、终点里程是447.71。
B. 选择所需的后段的气象区，导线型号，安全系数，平均运行张力，新线系数，导线根数，导线类型等

③ 然后点击【生成悬链线】即可，可看到2段的弧垂是更改了，路径图的导线类型也更改了。

1.17.2 在绘制好平断面图后，需要修改平断面图如何处理
目前软件，有2种解决方案。
方案一：
软件的路径图是有记忆功能的，会记录电杆、导线等信息。
操作方法：
首先打开需要修改的图纸，点击【绘制平断面】进入平断面图界面， 点击【重新生成平断面图】，电杆已经布上了，此时电杆类型与路径图无异，把需要修改的电杆修改在调整平断面图就完成了。
方案二：
在做平断面图时，保存数据，下次再打开就可以使用。
操作方法：
① 在完成好平断面图时，在如下界面点击【保存文件】至适当的文件夹，保存的文件为‘dmf’文件后缀名。

② 在需要修改电杆或其他平断面图信息时，进入平断面图界面，点击【打开文件】，选择先前保存好的文件，点击【打开】。

③ 然后弹出如下窗口，选择【否】即可（不重新计算是保全原有设置）。

④ 最后点击【重新生成平断面图】即可修改电杆及其他信息。

方法二：根据草图绘制10kV线路

本方法是根据草图绘制10kV线路工程。
2.1 新建工程
点击【新建文件】，填写基本信息后（如工程名称、设计单位、设计阶段等），点击【确定】。

2.2 绘制线路
① 根据草图绘制线路走向。点击操作界面的【绘制架空线路】，选择图例（线路大部分是新建电杆时选择‘新建电杆’）、电杆规格（选择线路中最多类型的电杆）。

② 点击‘导线类型’，选择导线图例、导线规格，并点击【确定】。

③ 点取第一点（即第一根电杆的位置）。

④ 单击第一个点后，移动鼠标，白色的线即为线路的走向，根据草图输入档距，点击键盘【回车】键即完成一档线路，如下图：

⑤ 在连续绘制直线后，如果出现转角时，移动鼠标，因为白色线为线路方向，所以调整白色线路，在输入档距，按【回车】键，即可。

2.3 修改电杆
在绘制完成线路走向后，需要修改电杆，把线路中需要什么电杆就修改成什么电杆即可。操作如下：
选择需要更换的电杆，在电杆类型中选中更换的电杆类型，点击【采用】，如果修改成功软件会提示更换的电杆为什么电杆。

2.4 排列杆号
在绘制好线路后，如需进行排杆号，可进行如下操作：
① 点击操作窗口的【绘制架空线路】里的【排列杆号】，
② 出现提示‘选择起始编号’，点击图纸中需要排列杆号的起始电杆的边缘，
③ 然后出现提示‘选择结束编号’，点击图纸需要排列杆号的最后一根电杆，
④ 最后出现提示‘请录入选择代号以及起始编号[用,号分开]’，即表示输入电杆的代号如：“N、#或其他的代号”；然后用英文的逗号“,”隔开；最后输入起始电杆的编号“0、1或其他数字”；如“N,0”，按回车即可。
注：代号是为固定量；起始编号为变化量，软件自动递增的数字。如果排列N3电杆分支线路可这样输入：“N3-,1”，即可。
2.4 路径图整理
参考1.15 路径图整理。

2.5 绘制平断面图
在绘制好路径图时，如果需要绘制平断面图，请按如下说明操作。
2.5.1 数据录入
① 点击【绘制平断面】，进入平断面图界面。

② 可以看到在【数据录入】这个界面，软件只在路径图图中读取了部分信息，所以需要人为的填入一些信息：高程（没有高程，就没有平断面图）。
输入高程后，点击【重新生成平断面图】即可正常绘制。

③在路径图中绘制的跨越物等信息，软件不会读取到平断面图中，需要人为添加。首先在选中电杆在其下方添加跨越物；
单击【数据录入】中的所需的跨越物；
软件会自动弹出一行，此时需要填入跨越物距离电杆的距离、高程、宽度及角度（若是通信线、房屋等需填入高度）；
最后点击【重新生成平断面图】即可进入正常绘制平断面图流程。

方法三：根据杆塔明细表绘制路径图

本方法适用与在其他软件做好的断面图中导出来的杆塔明细表，在超人设计软件中从断面图直接生成路径图。根据软件断面图原理，可有2种方法
（以下操作3.1至3.3，请根据A、B进行选择型学习）：
A、 根据编号、档距、转角、桩号、杆型，第一个点的坐标X、Y，第一个点与第二点形成线路走向的角度，进行绘制。（使用范围：不能提供完整的坐标）
B、 根据编号、桩号、杆型，每个桩的坐标X、Y、H，进行绘制。（使用范围，可以提供完整的坐标）

3.1 整理数据
把杆塔明细表整理成超人设计软件认可的模式。如下图：
超人设计软件中的断面图需要以下值，必须是EXCEL格式。
（注：跨越物信息需要人工后期修饰，绘制到路径图中）
电杆编号，档距，转角，桩号，杆型（必须与超人设计软件中的库的杆型一致，否则不认），
X、Y、H坐标根据情况选择方法，否则路径图起始点是原点。
A、

B、

3.2 新建工程
点击【新建文件】，填写基本信息后（如工程名称、设计单位、设计阶段等），点击【确定】。

3.3 进入断面图界面导数据
① 在【线路绘制】栏中，点击【绘制平断面】进入平断面界面，并点击【导入测量数据】，如下图：

② 把【杆塔明细表】打钩。

③ 点击【导入EXCEL】，并配对数据，每组数据必须有，否则后果自负。
编号列：为杆号。
X列：为CAD中的X坐标即是6位数。
Y列：为CAD中的Y坐标即是7位数。
高程列：坐标高程。
属性列、杆塔位置：为桩号。
杆塔形式：为杆塔杆型。
水平档距：为杆塔水平档距。
线路转角：为线路转角
把需要的数据进行配对，没有的空白即可。
A、

B、

④ 点击【确定】后，如下图

A、

B、

3.4 重新生成平断面图
点击【重新生成平断面图】后，进入【断面图绘制】，选择气象区、导线型号、安全系数等信息。
因为软件已经自动关联了电杆，所以不需要选杆了。
点击【生成悬链线】，如果需要出断面图，请看“方法一：使用GPS测量数据进行绘制10kV线路”中“1.9 ~ 1.14”的功能操作介绍，这里就不一一介绍了。

3.5 生成路径图
关闭平断面图界面进入路径图界面，根据提示保存平断面图，重新生成路径图，软件即可完成线路路径绘制。并加以修饰，详情请参考“方法一：使用GPS测量数据进行绘制10kV线路”中的“1.15 路径图整理”
（注：因为没有跨越物，所以需要手动绘制跨越物，杆塔明细表中也需要手动添加）
