中国联通有限公司广东分公司广州综合通信枢纽楼工程 塔吊方案

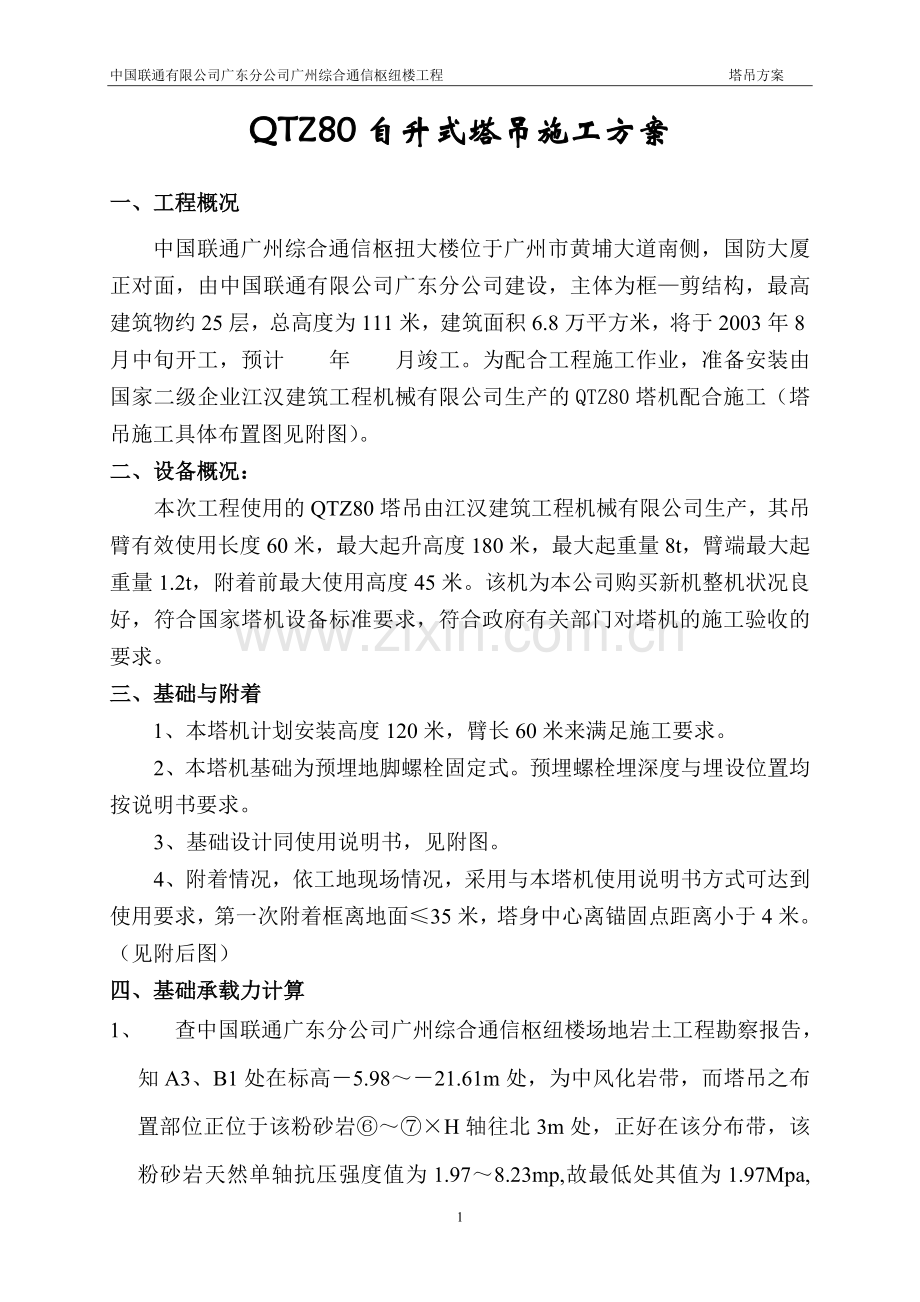

QTZ80自升式塔吊施工方案

一、工程概况
中国联通广州综合通信枢扭大楼位于广州市黄埔大道南侧，国防大厦正对面，由中国联通有限公司广东分公司建设，主体为框—剪结构，最高建筑物约25层，总高度为111米，建筑面积6.8万平方米，将于2003年8月中旬开工，预计 年 月竣工。为配合工程施工作业，准备安装由国家二级企业江汉建筑工程机械有限公司生产的QTZ80塔机配合施工（塔吊施工具体布置图见附图）。
二、设备概况：
本次工程使用的QTZ80塔吊由江汉建筑工程机械有限公司生产，其吊臂有效使用长度60米，最大起升高度180米，最大起重量8t，臂端最大起重量1.2t，附着前最大使用高度45米。该机为本公司购买新机整机状况良好，符合国家塔机设备标准要求，符合政府有关部门对塔机的施工验收的要求。
三、基础与附着
1、本塔机计划安装高度120米，臂长60米来满足施工要求。
2、本塔机基础为预埋地脚螺栓固定式。预埋螺栓埋深度与埋设位置均按说明书要求。
3、基础设计同使用说明书，见附图。
4、附着情况，依工地现场情况，采用与本塔机使用说明书方式可达到使用要求，第一次附着框离地面≤35米，塔身中心离锚固点距离小于4米。（见附后图）
四、基础承载力计算

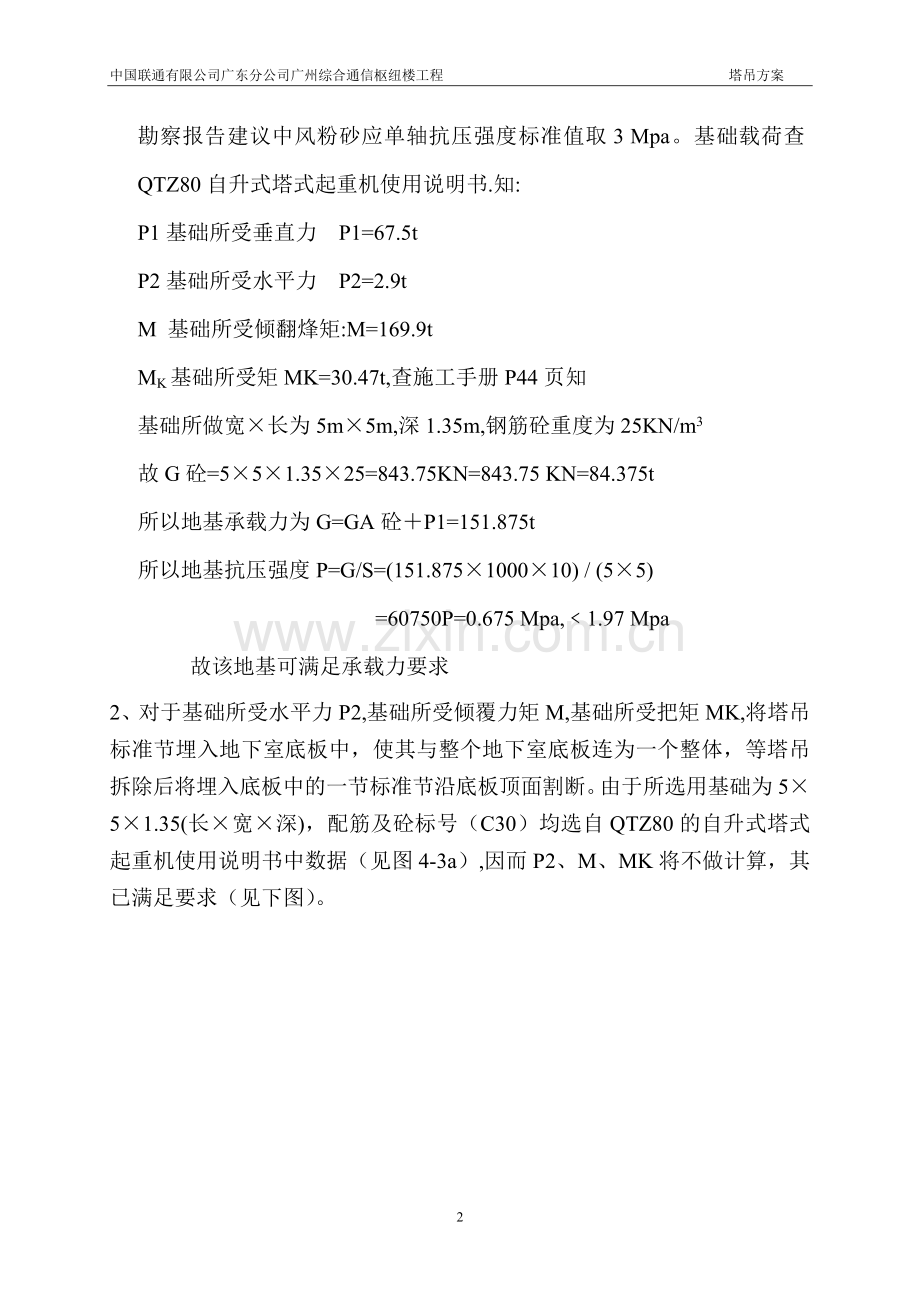

1、 查中国联通广东分公司广州综合通信枢纽楼场地岩土工程勘察报告，知A3、B1处在标高－5.98～－21.61m处，为中风化岩带，而塔吊之布置部位正位于该粉砂岩⑥～⑦×H轴往北3m处，正好在该分布带，该粉砂岩天然单轴抗压强度值为1.97～8.23mp,故最低处其值为1.97Mpa, 勘察报告建议中风粉砂应单轴抗压强度标准值取3 Mpa。基础载荷查QTZ80自升式塔式起重机使用说明书.知:
P1基础所受垂直力 P1=67.5t
P2基础所受水平力 P2=2.9t
M 基础所受倾翻烽矩:M=169.9t
MK基础所受矩MK=30.47t,查施工手册P44页知
基础所做宽×长为5m×5m,深1.35m,钢筋砼重度为25KN/m3
故G砼=5×5×1.35×25=843.75KN=843.75 KN=84.375t
所以地基承载力为G=GA砼＋P1=151.875t
所以地基抗压强度P=G/S=(151.875×1000×10) / (5×5)
=60750P=0.675 Mpa,﹤1.97 Mpa
故该地基可满足承载力要求
2、对于基础所受水平力P2,基础所受倾覆力矩M,基础所受把矩MK,将塔吊标准节埋入地下室底板中，使其与整个地下室底板连为一个整体，等塔吊拆除后将埋入底板中的一节标准节沿底板顶面割断。由于所选用基础为5×5×1.35(长×宽×深)，配筋及砼标号（C30）均选自QTZ80的自升式塔式起重机使用说明书中数据（见图4-3a）,因而P2、M、MK将不做计算，其已满足要求（见下图）。

五、安装环境条件及准备工作：
塔机安装位置较空旷，周围无高压线路，四周路面宽广，也不影响车辆、行人。进出场十分方便，塔回转范围内无建筑物，障碍物阻挡。
安装前准备工作要注意以下几点：
1、安装前检查基础表面平整度，螺栓情况，砼强度情况。
2、整机检查，特别是液压系统。
3、塔机安装专业队进场之前必须有安装拆卸方案，安装拆卸人员职责分工明确，有资质。
六、安装工艺及机具
1、安装工艺路线：
底节 标准节2节 外套架 回转机构 驾驶室 塔尖
平衡臂平衡拉杆 2块平衡重 起得臂、起重臂拉杆 余下平衡重 其它配件、装置 液压顶升、加节 附着加高。
2、机具
30吨汽车吊一台，起重绳具多件、扳手、铁锤若干。
七、塔机完毕后检查和试运转：
1、垂直度：塔身的垂直度误差应不大于4/1000，具体检测仪器用经纬仪。
2、结构部分：检查部件、附件、联接件安装质量螺栓等连接件的坚固程度结构外表应无变形、开焊、裂纹等，配重符合要求。
3、绳、轮、钩系统：检查钢丝绳的质量、规格、缠绕、固定等，检查各部分滑轮是否灵活可靠，吊钩的磨损情况。
4、传动系统：检查各机构传动是否平稳无异响；制动器等应符合规定，各润滑良好，油质符合规定。
5、电气系统：检查供电能否保证正常做作业，各接触点良好；仪表照明、报警系统完好、可靠。
6、安全限位和保护装置；检查各安全限位装置和保证装置是否齐全、灵敏可靠，检查接地电阻，保证放电、避雷要求。
7、按照国家标准《塔式起重机检验规则》（GB10057）的规定，对安装后塔机进行试运转，测试整机的技术情能。
8、通过检查和试运转发现存在问题及时处理。
9、全部合格后由本公司验收部门人员在验收记录表上填写验收结论后，报送广州市建委有关部门进行检验合格后方可使用。
10、整机的检记录整理后存档备查。
八、拆装质安人员保证措施与使用操作：
1、驾驶员必须身体健康视力良好，经专业培训考核合格取得有交操作证后才能上岗。
2、驾驶员必须严格遵守操作规程，认真做好机械的日常维护保养，确保各安全监测及报警装置灵敏有效。
3、驾驶员必须认真填写机械运转记录，在操作塔机起重时，如突然发生机械故障时应立即停机排除或进行抢救，并及时报告上级有关部门。
4、在作业前应认真做好检查工作，确认各部分正常后才能作业。
5、各级人员庆以充足精力进入岗位，严禁酒后操作。
6、安装人员操作中要精神集中，根据专职人员的指挥信号进行操作。
7、安装时现场应有专职指挥人员指挥，起吊重物时应绑扎平稳牢固。
8、作业中如遇到暴风骤起，应立即停止作业，将回转机构的制动器完全松开，如驾驶员必须离开驾驶室时，必须切断电源。
9、作业后应完全放松回转制动器，将制动器拔回零位依次断开各开关关闭驾驶室，下班后断开电源总开关。
10、塔机施工安全措施：
1）塔机的起重臂相互存在交叉作业现象时，塔机的安装高度应不同。
2）塔机司机、指挥定期进行安全技术交底。
3）回转时观察对方塔机起重臂位置，看是否会相碰。
4）双方司机、指挥要经常沟通，确定好各自的联络信号。
5）下班时，变幅小车要收至起重臂中，吊钩要收起。不允许吊挂物体。
九、塔机拆卸工艺及机具：
1、拆卸工艺：
准备工作 拆卸标准节降低塔身 拆除吊钩滑轮组 卸下平衡臂的一部分配重 拆下起重臂 卸完平衡臂的配重 卸下平衡臂 卸下回转总成（塔帽、司机室、回转机钩等） 拆卸套架
拆卸基础节 底架。
2、机具
塔机拆卸机具及辅助工具与安装相同。

QTZ80自升塔式起重机起重特性表
幅度(m)
起重量（t）
60m臂长
56m臂长
51m臂长
a=2
a=4
a=2
a=4
a=2
a=4
2.5～12.9
4.00
8.00
4.00
8.00
4.00
8.00
13
4.00
7.93
4.00
7.93
4.00
8.00
14
4.00
7.26
4.00
7.26
4.00
8.00
15
4.00
6.66
4.00
6.66
4.00
7.62
16
4.00
6.12
4.00
6.12
4.00
7.01
18
4.00
5.19
4.00
5.19
4.00
5.98
20
4.00
4.46
4.00
4.46
4.00
5.17
21
4.00
4.16
4.00
4.16
4.00
4.83
22
3.98
3.91
3.98
3.91
4.00
4.55
24
3.60
3.53
3.60
3.53
4.00
4.12
26
3.33
3.23
3.33
3.23
3.87
3.80
28
3.11
3.04
3.11
3.04
3.61
3.54
30
2.90
2.83
2.90
2.83
3.36
3.29
32
2.70
2.63
2.70
2.63
3.13
3.06
34
2.53
2.46
2.53
2.46
2.94
2.87
36
2.37
2.30
2.37
2.30
2.76
2.69
38
2.24
2.17
2.24
2.17
2.61
2.53
40
2.13
2.06
2.13
2.06
2.48
2.41
42
2.01
1.94
2.01
1.94
2.34
2.27
44
1.90
1.83
1.90
1.83
2.21
2.14
46
1.79
1.72
1.79
1.72
2.09
2.02
48
1.68
1.61
1.68
1.61
1.97
1.90
50
1.59
1.52
1.59
1.52
1.87
1.80
51
1.55
1.48
1.55
1.48
1.82
1.75
52
1.51
1.44
1.51
1.44
本机组合成三种塔臂长60米、56米、51米
54
1.45
1.38
1.45
1.38
56
1.39
1.32
1.39
1.32
58
1.31
1.23

60
1.25
1.20
