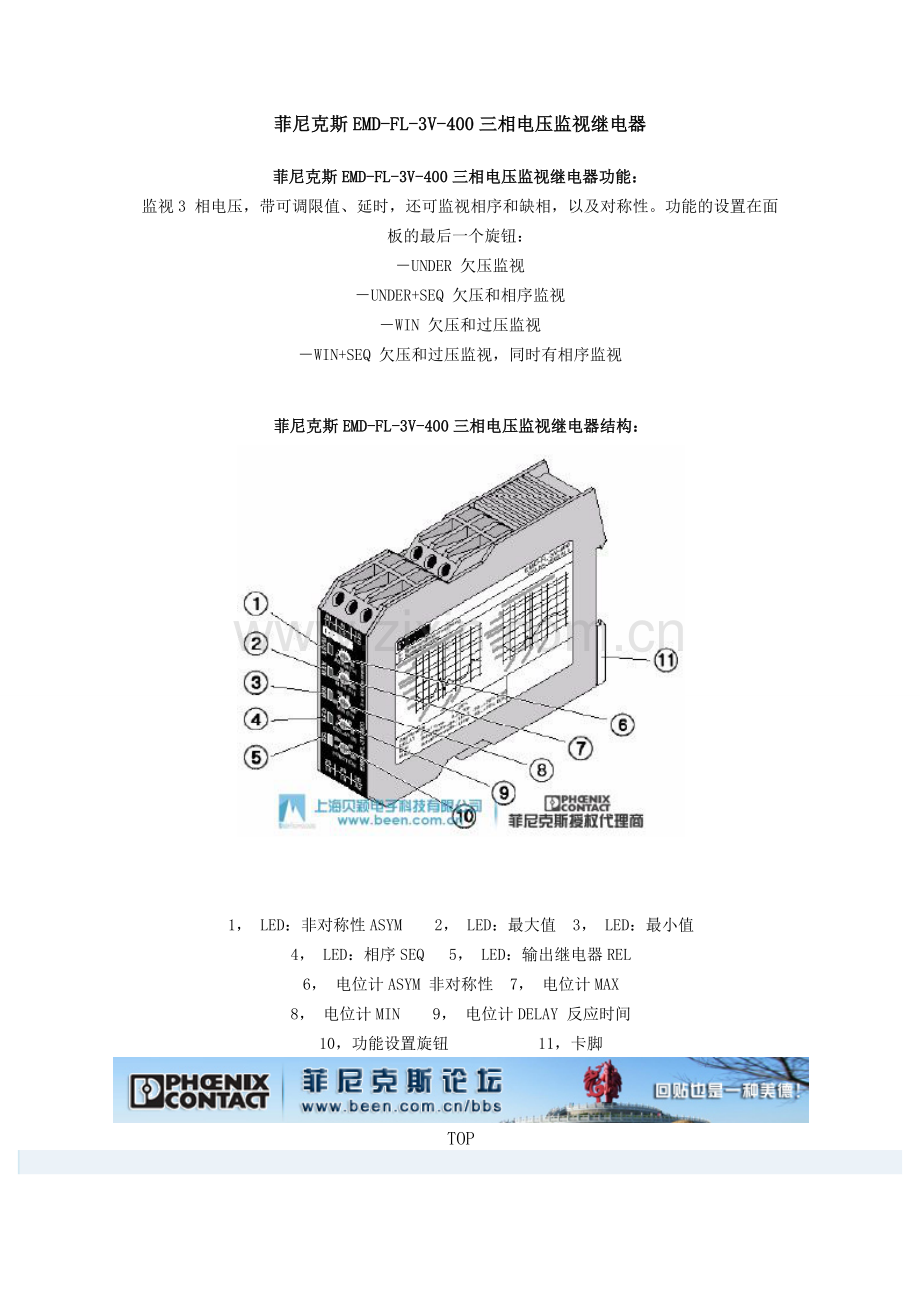

菲尼克斯EMD-FL-3V-400三相电压监视继电器
菲尼克斯EMD-FL-3V-400三相电压监视继电器功能：
监视3 相电压，带可调限值、延时，还可监视相序和缺相，以及对称性。功能的设置在面板的最后一个旋钮：
－UNDER 欠压监视
－UNDER+SEQ 欠压和相序监视
－WIN 欠压和过压监视
－WIN+SEQ 欠压和过压监视，同时有相序监视

· 发短消息
· 加为好友
BeenMyAdmin 当前离线
UID
1
帖子
300
精华
0
积分
0
阅读权限
200
来自
上海
在线时间
476 小时
注册时间
2010-5-10
最后登录
2012-5-11

菲尼克斯EMD-FL-3V-400三相电压监视继电器结构：

下载 (35.62 KB)
2010-9-29 17:04

1， LED：非对称性ASYM 2， LED：最大值 3， LED：最小值
4， LED：相序SEQ 5， LED：输出继电器REL
6， 电位计ASYM 非对称性 7， 电位计MAX
8， 电位计MIN 9， 电位计DELAY 反应时间
10，功能设置旋钮 11，卡脚

TOP

· 发短消息
· 加为好友
BeenMyAdmin 当前离线
UID
1
帖子
300
精华
0
积分
0
阅读权限
200
来自
上海
在线时间
476 小时
注册时间
2010-5-10
最后登录
2012-5-11

1

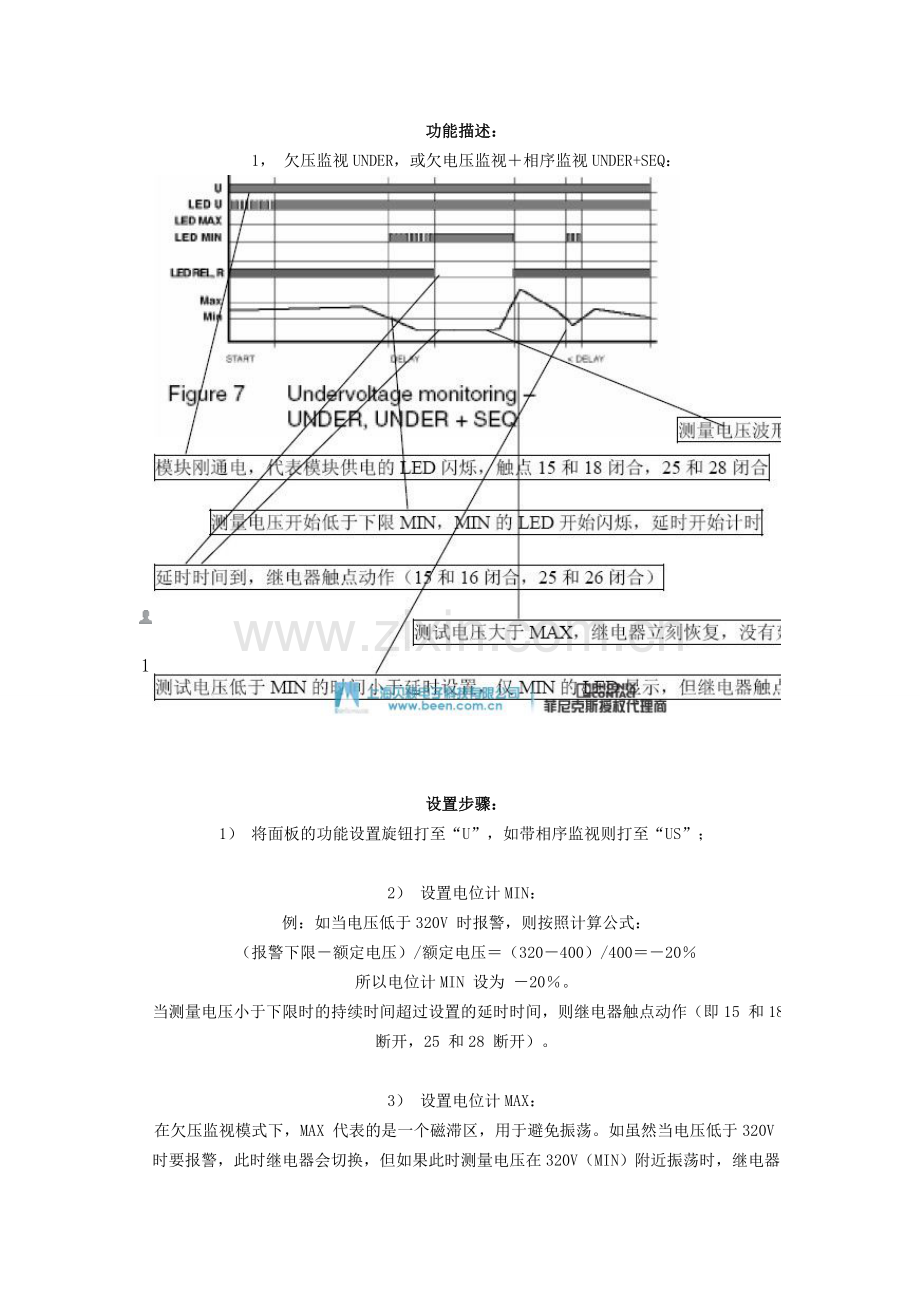

功能描述：
1， 欠压监视UNDER，或欠电压监视＋相序监视UNDER+SEQ：

下载 (67.73 KB)
2010-9-29 17:06

设置步骤：
1） 将面板的功能设置旋钮打至“U”，如带相序监视则打至“US”；

2） 设置电位计MIN：
例：如当电压低于320V 时报警，则按照计算公式：
（报警下限－额定电压）/额定电压＝（320－400）/400＝－20％
所以电位计MIN 设为 －20％。
当测量电压小于下限时的持续时间超过设置的延时时间，则继电器触点动作（即15 和18 断开，25 和28 断开）。

3） 设置电位计MAX：
在欠压监视模式下，MAX 代表的是一个磁滞区，用于避免振荡。如虽然当电压低于320V时要报警，此时继电器会切换，但如果此时测量电压在320V（MIN）附近振荡时，继电器输出会频繁动作，所以通过设置一个MAX 值，可以使电压大于该值时继电器才恢复。电位计MAX 就是设置这个磁滞的。如只有当测量电压大于360V 时，才不做欠压报警。按照公式：（360－400）/400＝－10％，所以电位计MAX 设为 －1 0％。
需要注意的是，当测量电压高于MAX，则继电器触点立刻恢复（即15 和16 断开，25和26 断开），延时时间不起作用。

4） 设置电位计ASYM：
该功能是用于监视每相电压的对称性。如果是3 角形接线，则模块会监视每2 相电压之间的差值，如果当差值超过所设的值（与400V 的比值），当持续时间超过设置的延时时间，则继电器触点动作。如果是星形接线，则模块不仅会监视每2 相电压之间的差值，而且每相的电压将与中线比较，如有一相或一相以上的电压与其它相电压相比，差值超过电位计ASYM 设置的值，一旦持续时间超过设置的延时时间，则继电器触点动作。当然，星形接线时，当中线断开，旦持续时间超过设置的延时时间，则继电器触点动作。如不需要，可将该电位计设成0。

5） 设置电位计DELAY
继电器动作的延时时间，从0.1s～10s。对于相序监视，如果出现相序颠倒，则延时时间不起作用，继电器触点立刻动作；但如果是某一相丢失，则只有当持续时间超过设置的延时时间，则继电器触点动作。

· 发短消息
· 加为好友
BeenMyAdmin 当前离线
UID
1
帖子
300
精华
0
积分
0
阅读权限
200
来自
上海
在线时间
476 小时
注册时间
2010-5-10
最后登录
2012-5-11

BeenMyAdmin 当前离线

4#
BeenMyAdmin发表于 2010-9-29 17:09 | 只看该作者
2， 窗口功能WINDOW 或窗口＋相序监视WINDOW+SEQ：

下载 (19.59 KB)
2010-9-29 17:08

设置步骤：
6） 将面板的功能设置旋钮打至“W”，如带相序监视则打至“WS”；

7） 设置电位计MIN：
例：如当电压低于320V 时报警，则按照计算公式：
（报警下限－额定电压）/额定电压＝（320－400）/400＝－20％
所以电位计MIN 设为 －20％。当测量电压小于下限时的持续时间超过设置的延时时间，则继电器触点动作。

8） 设置电位计MAX：
如：当测量电压大于400V 时报警。按照公式：（400－400）/400＝0
所以电位计MAX 设为 0
当测量电压高于上限的持续时间超过设置的延时时间，则继电器触点动作。

9） 设置电位计ASYM：
该功能是用于监视每相电压的对称性。如果是3 角形接线，则模块会监视每2 相电压之间的差值，如果当差值超过所设的值（与400V 的比值），当持续时间超过设置的延时时间，则继电器触点动作。如果是星形接线，则模块不仅会监视每2 相电压之间的差值，而且每相的电压将与中线比较，如有一相或一相以上的电压与其它相电压相比，差值超过电位计ASYM 设置的值，一旦持续时间超过设置的延时时间，则继电器触点动作。当然，星形接线时，当中线断开，旦持续时间超过设置的延时时间，则继电器触点动作。如不需要，可将该电位计设成0。

10） 设置电位计DELAY
继电器动作的延时时间，从0.1s～10s。对于相序监视，如果出现相序颠倒，则延时时间不起作用，继电器触点立刻动作；但如果是某一相丢失，则只有当持续时间持续时间超过设置的延时时间，则继电器触点动作。
