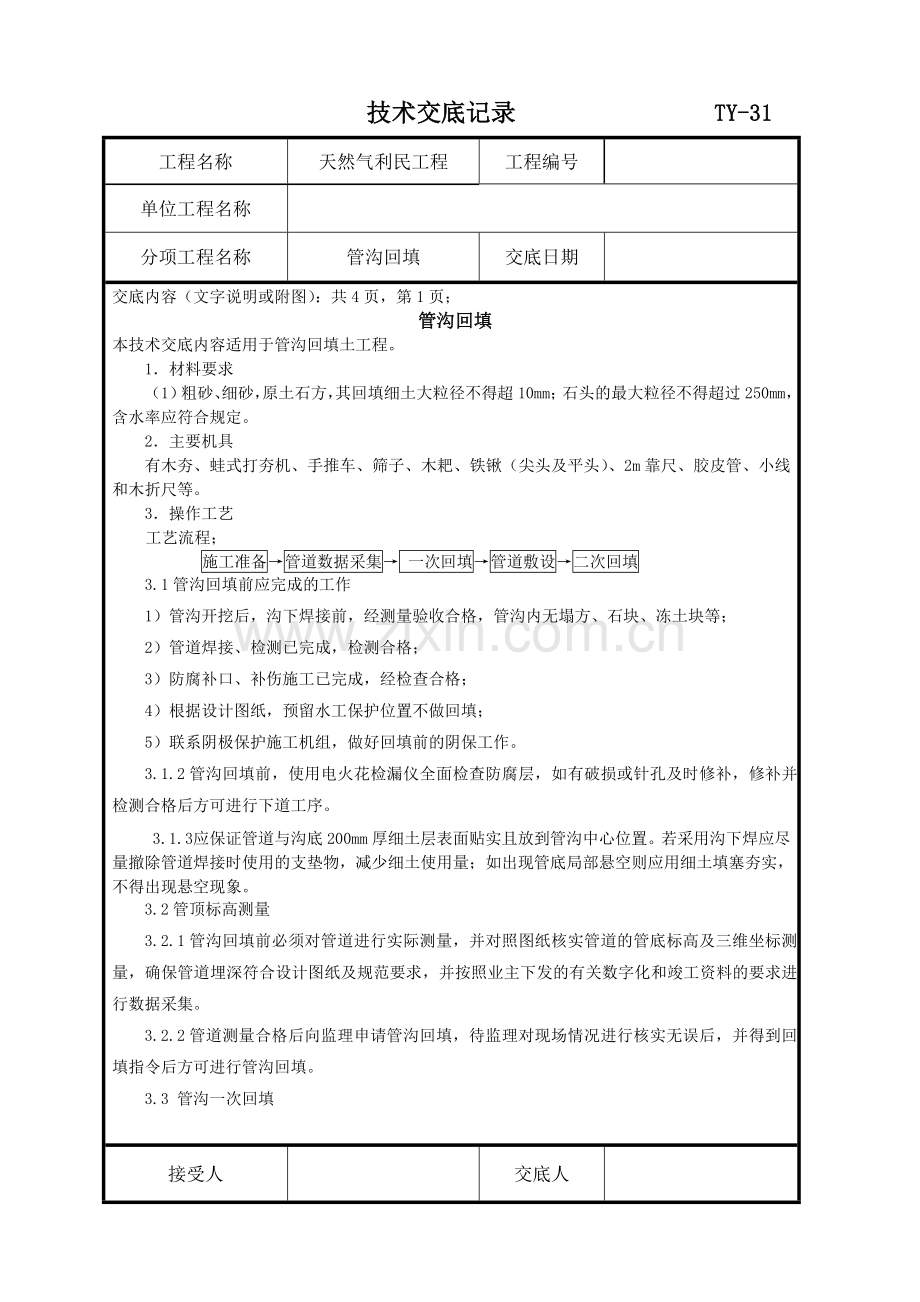

技术交底记录 TY-31
工程名称
天然气利民工程
工程编号

单位工程名称

分项工程名称
管沟回填
交底日期

交底内容（文字说明或附图）：共4页，第1页；
管沟回填
本技术交底内容适用于管沟回填土工程。
1．材料要求
（1）粗砂、细砂，原土石方，其回填细土大粒径不得超10mm；石头的最大粒径不得超过250mm，含水率应符合规定。
2．主要机具
有木夯、蛙式打夯机、手推车、筛子、木耙、铁锹（尖头及平头）、2m靠尺、胶皮管、小线和木折尺等。
3．操作工艺
工艺流程；
施工准备→管道数据采集→ 一次回填→管道敷设→二次回填
3.1管沟回填前应完成的工作
1）管沟开挖后，沟下焊接前，经测量验收合格，管沟内无塌方、石块、冻土块等；
2）管道焊接、检测已完成，检测合格；
3）防腐补口、补伤施工已完成，经检查合格；
4）根据设计图纸，预留水工保护位置不做回填；
5）联系阴极保护施工机组，做好回填前的阴保工作。
3.1.2管沟回填前，使用电火花检漏仪全面检查防腐层，如有破损或针孔及时修补，修补并检测合格后方可进行下道工序。
3.1.3 应保证管道与沟底200mm厚细土层表面贴实且放到管沟中心位置。若采用沟下焊应尽量撤除管道焊接时使用的支垫物，减少细土使用量；如出现管底局部悬空则应用细土填塞夯实，不得出现悬空现象。
3.2管顶标高测量
3.2.1管沟回填前必须对管道进行实际测量，并对照图纸核实管道的管底标高及三维坐标测量，确保管道埋深符合设计图纸及规范要求，并按照业主下发的有关数字化和竣工资料的要求进行数据采集。
3.2.2管道测量合格后向监理申请管沟回填，待监理对现场情况进行核实无误后，并得到回填指令后方可进行管沟回填。
3.3 管沟一次回填

接受人

交底人

技术交底记录 TY-31
工程名称
南疆天然气利民工程
工程编号

单位工程名称
南疆天然气利民工程管道施工和田-民丰段
分项工程名称
管沟回填
交底日期

交底内容（文字说明或附图）：共4页，第2页；

3.3.1对于角砾层、圆砾层和卵石层地段，用细土进行一次回填，细土粒径必须≤10mm，细土的质量要满足设计和规范要求，不得出现树根和杂草等杂物，回填过程要首先回填至管顶平齐并夯实，然后通讯机组铺设管道；管道铺设后继续细土回填至管顶以上不小于300mm，按设计要求铺设光缆警示带；如管沟内有积水，则必须将积水排除，并立即进行一次回填施工；如地下水位高，不能将积水完全排除，则应根据现场实际情况制定保证管道埋深的稳管措施，并报监理或业主批准后方能进行施工。细土回填时要分层夯实，细土的厚度，要以管沟回填土沉降后抽查开挖时测得的实际厚度为准（≥300mm）。
3.3.2、对于土方段管沟，直接用开挖的土方进行一次回填。
3.3.3 严禁从管沟周边借土当细土，严禁因沟边借土而在管沟周围形成积水、破坏作业带以外地貌等现象的出现。
3.3.4 在回填管道的端部留出不小于30m管段暂不二次回填，待连头后回填。
3.3.5 如阴保不能及时施工，应按设计要求留好阴保位置，不做回填。
3.3.6一次回填尽快进行，一次回填完成后，即刻进行二次回填，由于硅管原因不能二次回填的要根据情况对管道进行分段压管，疏通作业带水道，防止雨水进入管沟发生漂管事故。
3.4 二次回填
3.4.1在得到监理单位的二次回填指令后方能进行回填施工。
3.4.2 二次回填时，用原状土石方回填。石方段管沟回填的石头最大粒径不能超过250mm，回填土石方应密实，禁止将石块从高处往下仍，不得伤及管线防腐层，不得损坏通讯硅管。
3.4.3 用机械设备进行管沟二次回填时，严禁用机械设备平整浅埋时的管顶覆土，并且不得在管顶覆土上扭转设备，以防止回填过程中管道受碾压而损坏管道及其防腐层。
3.4.4 管道穿越地下电缆、管道、构筑物处的保护处理，应在管沟回填前按设计要求做好支护，回填同时做好保护工作。
3.4.5 管沟回填土宜高出原地面0.3m以上，用来弥补回填土沉降的需要。覆土要与管沟中心线一致，其宽度为管沟上口开挖宽度，并应做成梯形或弧形。

接受人

交底人

技术交底记录 TY-31
工程名称
南疆天然气利民工程
工程编号

单位工程名称
南疆天然气利民工程管道施工和田-民丰段
分项工程名称
管沟回填
交底日期

交底内容（文字说明或附图）：共4页，第3页；

3.4.6 沿线施工时破坏的挡水墙、田埂、排水沟、便道等地面设施二次回填后应按原貌恢复。设计上有特殊要求的地貌恢复，根据设计要求恢复。
3.4.7 对于回填后可能遭受洪水冲刷或浸泡的管沟，应按设计要求分层夯实二次回填土、引流或压砂袋等防止冲刷和漂管的措施。
3.4.8 对于管道配重稳管地段，要按照要求稳管后进行抛填大块（卵）石块处理，具体参照施工典型图。
3.4.9 管道二次回填应和地貌恢复结合起来，减少重复施工。
3.4.10作业带内的弃渣要外运至指定地点堆放。
3.4.11按要求填写测量成果表、管道工程隐蔽检查记录，由现场监理对回填的质量进行检查和确认，合格后在记录上签字。
3.4.12 若管沟回填前电火花检测合格，在回填后的雷迪检漏时出现故障，待开挖后确认是因为回填原因造成的，回填单位将要承担全部责任！
3.5 河流地段回填
3.5.1河流地段管沟回填要紧跟管道施工之后，回填前按要求铺设硅管套管，套管与管道底平；
3.5.2 要有足够的排水设备；
3.5.3 需要稳管的按设计要求进行稳管（压重块或混凝土浇注）；
3.5.4 按设计图纸的要求分层进行回填；
3.5.5 回填后清除杂物，多余的弃渣要外运，施工结束后疏通河道。
3.5.6 具体施工要求见河流穿越典型图及单出图。
4．雨、冬期施工
1）雨期施工的工作面不宜过大，应逐段、逐片的分期完成。重要或特殊的土方工程，应尽量在雨期前完成。
2）管沟的回填土应连续进行。尽快完成。施工时应防止地面水流入沟内，以免边坡塌方或基土遭到破坏。现场应有防雨及排水措施。
3）填方工程不宜在冬期施工，如必须在冬期施工时，其施工方案经技术经济比较后确定。

接受人

交底人

技术交底记录 TY-31
工程名称
南疆天然气利民工程
工程编号

单位工程名称
南疆天然气利民工程管道施工和田-民丰段
分项工程名称
管沟回填
交底日期

交底内容（文字说明或附图）：共4页，第4页；

4）冬期填方前，应清除基底上的冰雪和保温材料；填方边坡表层1米以内不得用冻土填筑；填方上层应用未冻的、不冻胀的或透水性好的土料填筑，其厚度应符合设计要求。
5）冬期回填土方，每层铺土厚度应比常温施工时减少20～25％，其中冻土块体积不超过填土总体积的15％；其粒径不得大于100mm。铺冻土块要均匀分布，逐层压（夯）实。回填土工作应连续进行，防止基土或已填土层受冻，并应及时采取防冻措施。
5．质量标准
（1）保证项目
1）基底处理必须符合设计要求或施工规范的规定。
2）回填的土料，必须符合设计要求或施工规范的规定。
3）回填土必须按规定分层夯压密实。
6．成品保护
（1）施工时应注意保护定位桩、轴线桩和标高桩，防止碰撞位移。
（2）夜间施工时，应合理安排施工顺序，要设有足够的照明设施，防止铺填超厚，严禁汽车直接倒入管沟。
7．应注意的质量问题
（1）回填土下沉：因虚铺土超过规定厚度或冬期施工时有较大的冻土块，或压实不够遍数，甚至漏压；沟底有机物或落土等杂物清理不彻底等造成。这些问题均应在施工中认真执行规范规定，检查发现后及时纠正。
（2）回填土夯压不密实：应在夯压前对干土适当洒水加以润湿；对湿土造成的“橡皮土”要挖出换土重填。
（3）在地形、工程地质复杂地区内的填土，且对填土密实度要求较高时，应采取措施（如排水暗沟、护坡等），以防填方土粒流失，造成不均匀下沉和坍塌等事故。
（4）回填管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0．5m以上，在不损坏管道的情况下，方可采用机械回填和压实。
在抹带接口处，防腐绝缘层或电缆周围，应使用细粒土料回填。
（5）填方应按设计要求预留沉降量，如设计无要求时，可根据工程性质、填方高度、填料种类、密实要求和地基情况等与建设单位共同确定（沉降量一般不超过填方高度的3％）。

接受人

交底人
