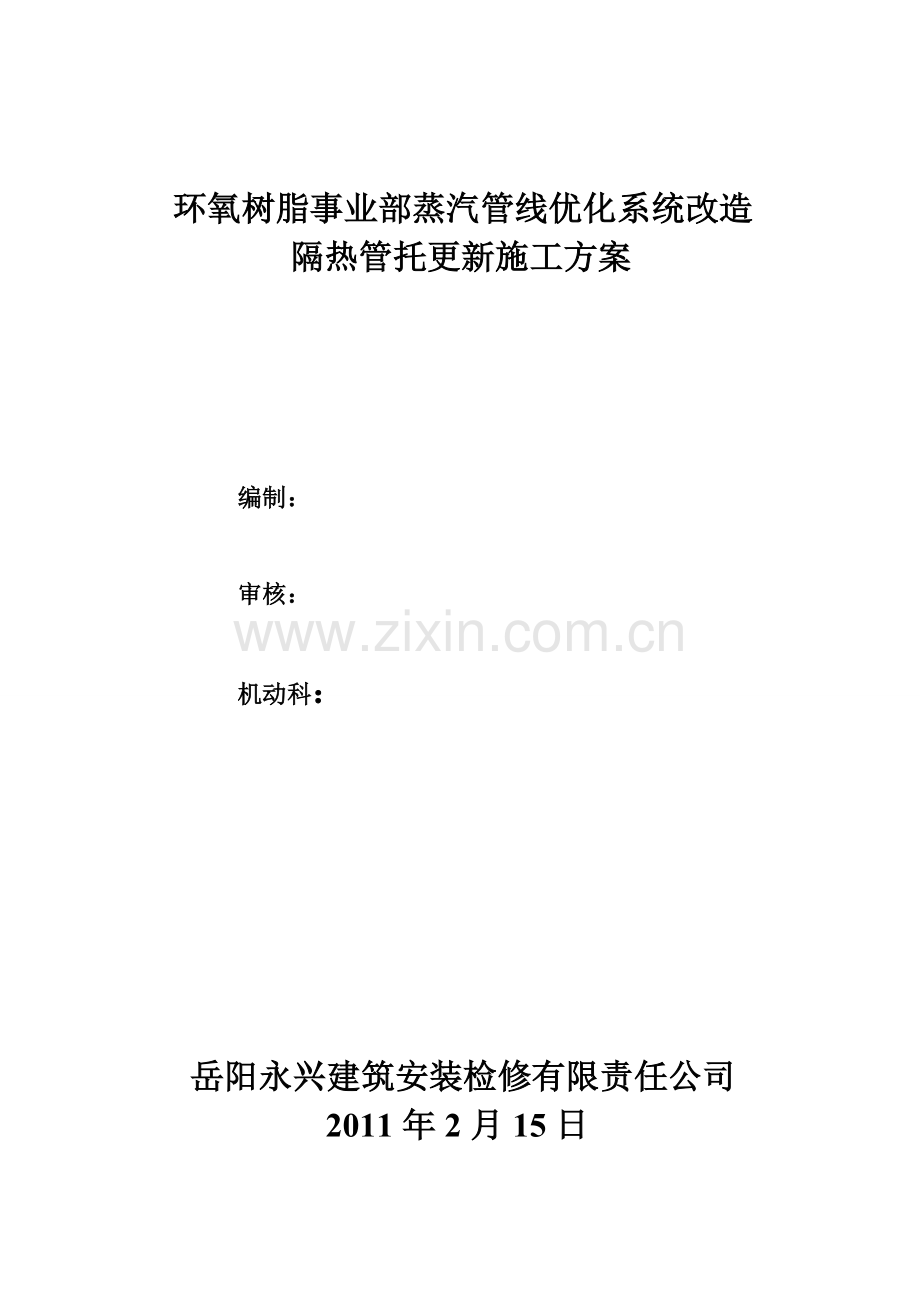

环氧树脂事业部蒸汽管线优化系统改造
隔热管托更新施工方案

编制：

审核：

机动科：

岳阳永兴建筑安装检修有限责任公司
2011年2月15日

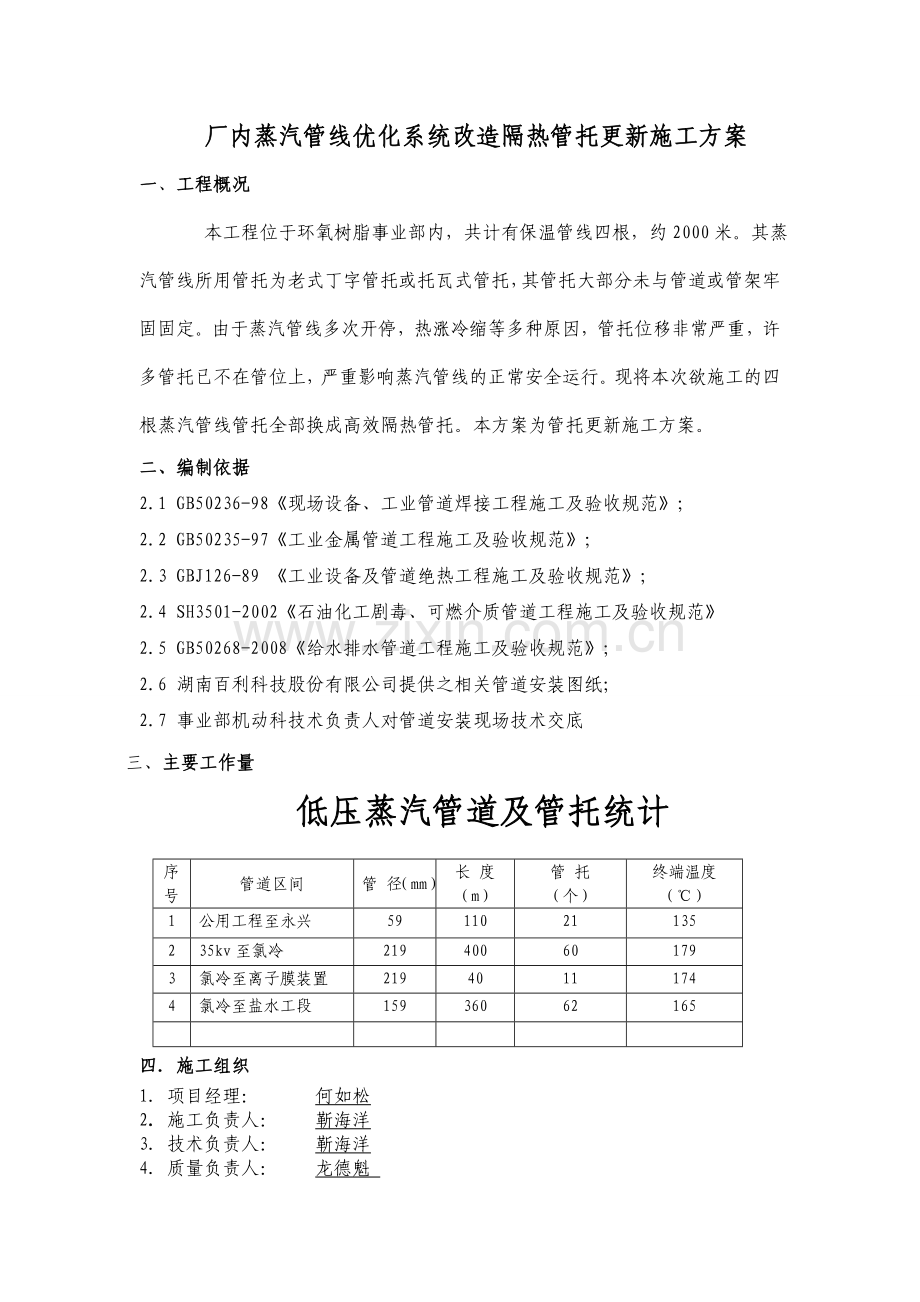

厂内蒸汽管线优化系统改造隔热管托更新施工方案
一、工程概况
本工程位于环氧树脂事业部内，共计有保温管线四根，约2000米。其蒸汽管线所用管托为老式丁字管托或托瓦式管托，其管托大部分未与管道或管架牢固固定。由于蒸汽管线多次开停，热涨冷缩等多种原因，管托位移非常严重，许多管托已不在管位上，严重影响蒸汽管线的正常安全运行。现将本次欲施工的四根蒸汽管线管托全部换成高效隔热管托。本方案为管托更新施工方案。
二、编制依据
2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；
2.2 GB50235-97《工业金属管道工程施工及验收规范》；
2.3 GBJ126-89 《工业设备及管道绝热工程施工及验收规范》；
2.4 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》
2.5 GB50268-2008《给水排水管道工程施工及验收规范》；
2.6 湖南百利科技股份有限公司提供之相关管道安装图纸；
2.7 事业部机动科技术负责人对管道安装现场技术交底
三、主要工作量
低压蒸汽管道及管托统计

序号
管道区间
管 径（mm）
长 度（m）
管 托
（个）
终端温度
（℃）
1
公用工程至永兴
59
110
21
135
2
35kv至氯冷
219
400
60
179
3
氯冷至离子膜装置
219
40
11
174
4
氯冷至盐水工段
159
360
62
165

四．施工组织
1．项目经理： 何如松
2．施工负责人： 靳海洋
3．技术负责人： 靳海洋
4．质量负责人： 龙德魁
5．管焊班长： 卢白银
6．管焊：4套
7．其它辅工：2人
五、施工方案
5.1前期准备
5.1.1永兴公司施工负责人会同水汽车间外管班、机能室负责施工人员至现场实地测量，将管支撑形式及尺寸数量等现场确定，将隔热管托计划报机能室采购。
5.1.2由于四根蒸汽管线均为架空管线，需先将更换管托处的管架下搭设钢制脚手架，以便于管道施工。
5.2 现场安装
5.2.1 先将更换管托处蒸汽管线的外保温拆除，拆除长度1米左右，再用一个1吨葫芦，利用上层管架横梁做为吊点，将需要更换管托的管线吊起，吊起管线离管墩高度为80mm左右，再用气焊将管线旧管托齐管道根部割除，再将新的隔热管托从管线底部塞至管道正下方，用葫芦将吊起管道放下，放置于隔热管托上，用管托管箍将管道与管托牢固固定，单个管托安装完成。其他管托安装参照以上安装方法。

六、安全措施
6.1、参加施工的全体人员必须持证上岗，遵守各岗位的安全操作规程，严格按规程操作。
6.2、全体施工人员必须熟悉有关规范标准和安全制度，明确本方案意图，提高安全技术素质。
6.3、工作中必须严格符合国家有关安全技术标准，规范要求，以保证施工安全、施工质量及施工工期。
6.4、进入施工现场的所有作业人员，必须按要求佩戴齐全合适的PPE，高空作业必须100%系挂安全带。
6.5、严禁高空抛物，以确保地面作业人员安全。
6.6、由项目主管及安全主管，负责本工程的总体安全，现场安全员协同甲方安全员，负责施工现场的安全和监护工作，施工班组安全员负责本班组施工人员的安全工作。严格按本施工方案施工作业
