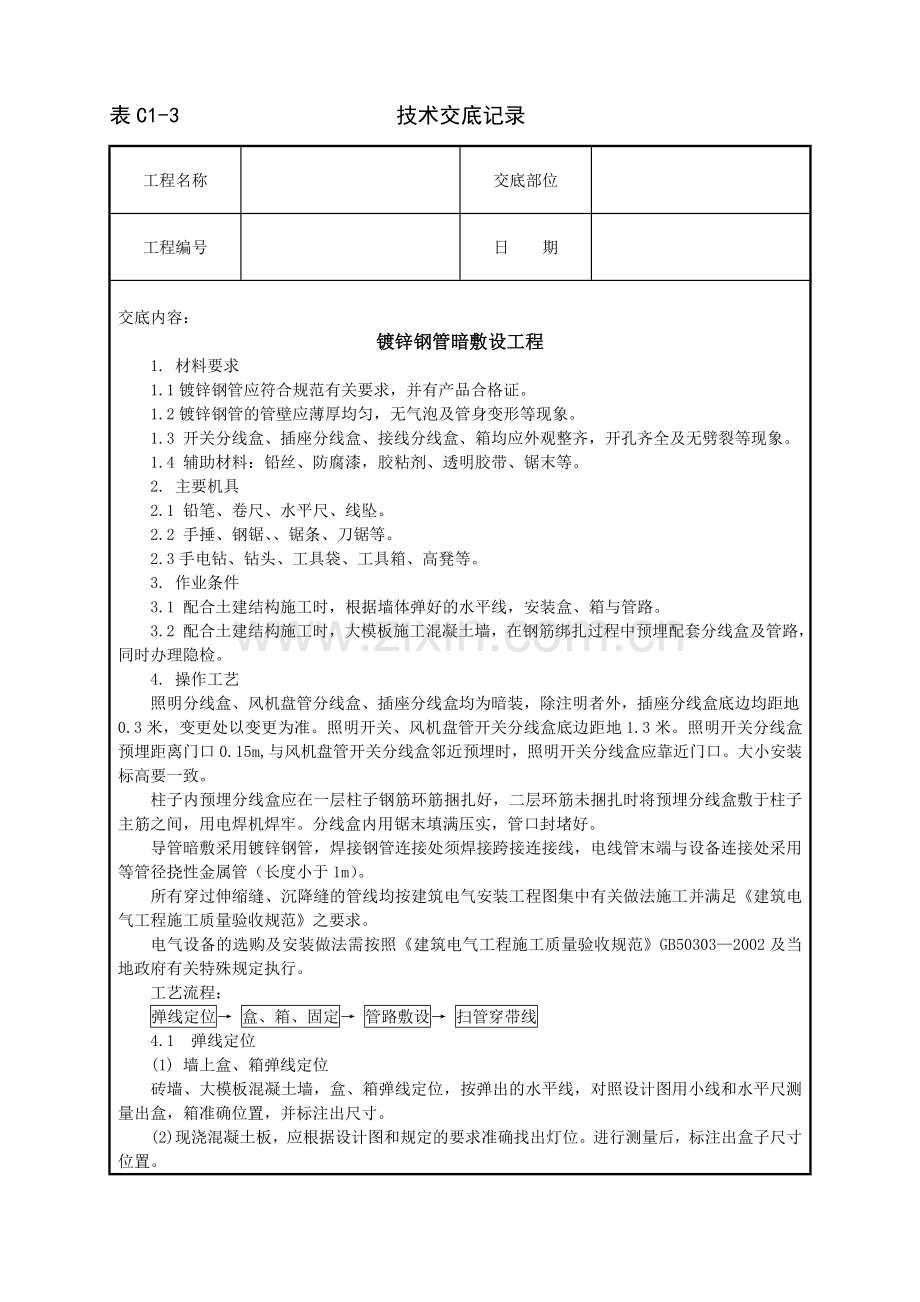

表C1-3 技术交底记录

工程名称

交底部位

工程编号

日 期

交底内容：
镀锌钢管暗敷设工程
1. 材料要求
1.1镀锌钢管应符合规范有关要求，并有产品合格证。
1.2镀锌钢管的管壁应薄厚均匀，无气泡及管身变形等现象。
1.3 开关分线盒、插座分线盒、接线分线盒、箱均应外观整齐，开孔齐全及无劈裂等现象。
1.4 辅助材料：铅丝、防腐漆，胶粘剂、透明胶带、锯末等。
2. 主要机具
2.1 铅笔、卷尺、水平尺、线坠。
2.2 手捶、钢锯、、锯条、刀锯等。
2.3手电钻、钻头、工具袋、工具箱、高凳等。
3. 作业条件
3.1 配合土建结构施工时，根据墙体弹好的水平线，安装盒、箱与管路。
3.2 配合土建结构施工时，大模板施工混凝土墙，在钢筋绑扎过程中预埋配套分线盒及管路，同时办理隐检。
4. 操作工艺
照明分线盒、风机盘管分线盒、插座分线盒均为暗装，除注明者外，插座分线盒底边均距地0.3米，变更处以变更为准。照明开关、风机盘管开关分线盒底边距地1.3米。照明开关分线盒预埋距离门口0.15m,与风机盘管开关分线盒邻近预埋时，照明开关分线盒应靠近门口。大小安装标高要一致。
柱子内预埋分线盒应在一层柱子钢筋环筋捆扎好，二层环筋未捆扎时将预埋分线盒敷于柱子主筋之间，用电焊机焊牢。分线盒内用锯末填满压实，管口封堵好。
导管暗敷采用镀锌钢管，焊接钢管连接处须焊接跨接连接线，电线管末端与设备连接处采用等管径挠性金属管（长度小于1m）。
所有穿过伸缩缝、沉降缝的管线均按建筑电气安装工程图集中有关做法施工并满足《建筑电气工程施工质量验收规范》之要求。
电气设备的选购及安装做法需按照《建筑电气工程施工质量验收规范》GB50303—2002及当地政府有关特殊规定执行。
工艺流程：
弹线定位→ 盒、箱、固定→ 管路敷设→ 扫管穿带线
4.1 弹线定位
(1) 墙上盒、箱弹线定位
砖墙、大模板混凝土墙，盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒，箱准确位置，并标注出尺寸。
(2)现浇混凝土板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出盒子尺寸位置。

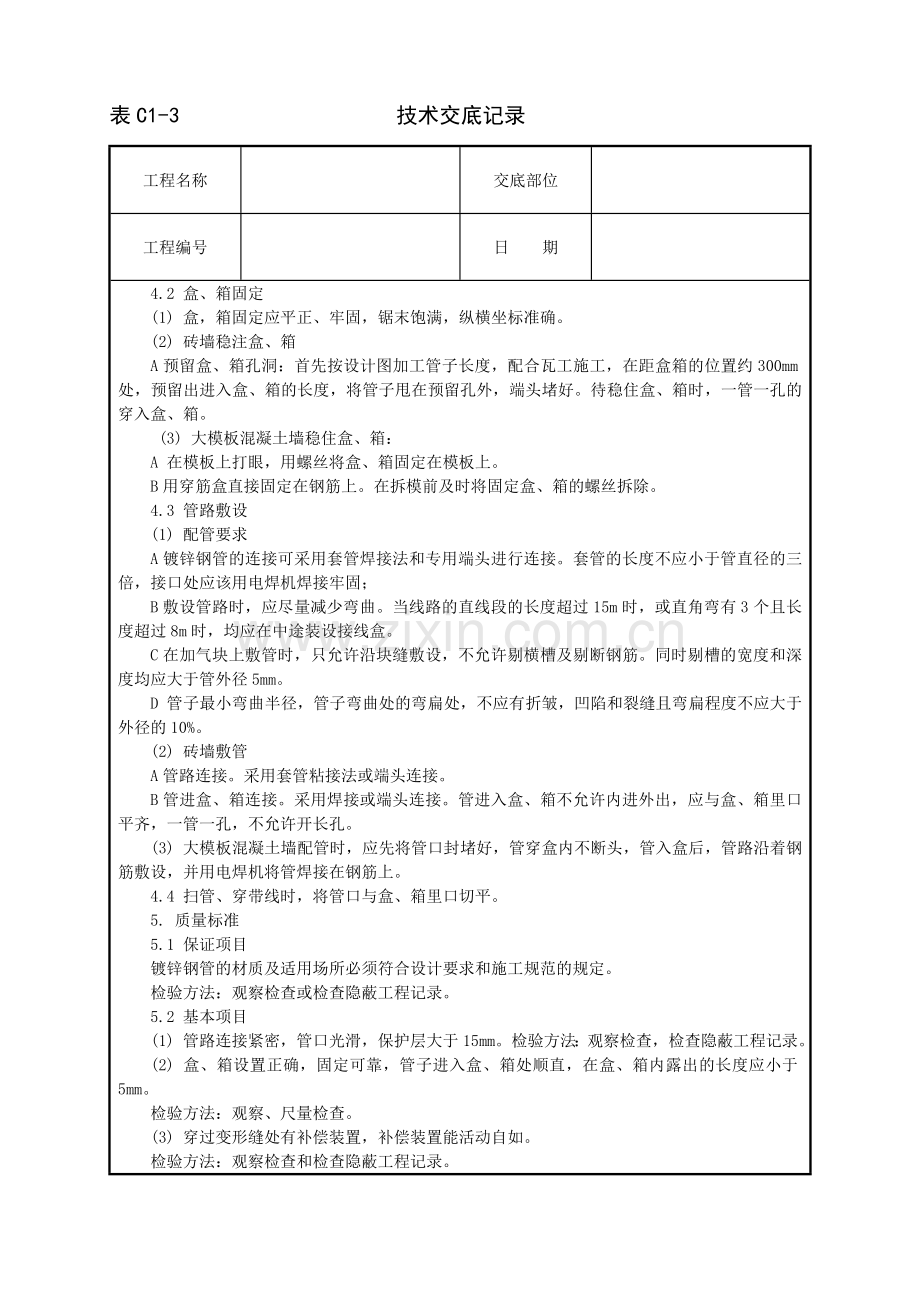

4.2 盒、箱固定
(1) 盒，箱固定应平正、牢固，锯末饱满，纵横坐标准确。
(2) 砖墙稳注盒、箱
A预留盒、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将管子甩在预留孔外，端头堵好。待稳住盒、箱时，一管一孔的穿入盒、箱。
(3) 大模板混凝土墙稳住盒、箱：
A 在模板上打眼，用螺丝将盒、箱固定在模板上。
B用穿筋盒直接固定在钢筋上。在拆模前及时将固定盒、箱的螺丝拆除。
4.3 管路敷设
(1) 配管要求
A镀锌钢管的连接可采用套管焊接法和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用电焊机焊接牢固；
B敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m时，或直角弯有3个且长度超过8m时，均应在中途装设接线盒。
C在加气块上敷管时，只允许沿块缝敷设，不允许剔横槽及剔断钢筋。同时剔槽的宽度和深度均应大于管外径5mm。
D 管子最小弯曲半径，管子弯曲处的弯扁处，不应有折皱，凹陷和裂缝且弯扁程度不应大于外径的10%。
(2) 砖墙敷管
A管路连接。采用套管粘接法或端头连接。
B管进盒、箱连接。采用焊接或端头连接。管进入盒、箱不允许内进外出，应与盒、箱里口平齐，一管一孔，不允许开长孔。
(3) 大模板混凝土墙配管时，应先将管口封堵好，管穿盒内不断头，管入盒后，管路沿着钢筋敷设，并用电焊机将管焊接在钢筋上。
4.4 扫管、穿带线时，将管口与盒、箱里口切平。
5. 质量标准
5.1 保证项目
镀锌钢管的材质及适用场所必须符合设计要求和施工规范的规定。
检验方法：观察检查或检查隐蔽工程记录。
5.2 基本项目
(1) 管路连接紧密，管口光滑，保护层大于15mm。检验方法：观察检查，检查隐蔽工程记录。
(2) 盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度应小于5mm。
检验方法：观察、尺量检查。
(3) 穿过变形缝处有补偿装置，补偿装置能活动自如。
检验方法：观察检查和检查隐蔽工程记录。
5.3 允许偏差项目
管路敷设及盒、箱安装允许偏差如表3-3-1所示。
6. 成品保护
6.1 管路敷设完后应立即进行保护，其它工种在操作时，应注意不要将管子砸扁和踩坏。
6.2 在混凝土板、加气块上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。
6.3 配合土建浇灌混凝土时，应派人看护，以防止管路位移或受机械损伤。
7. 应注意的质量问题
7.1 管路有外露现象，或保护层不足15mm，剔槽时要保证深度，并且及时将管子固定，再用水泥砂浆保护。
7.2 稳住及预埋的盒、箱有歪斜、坐标不准、锯末不饱满等现象。稳住盒、箱时一定要找准位置，先注入适量的水泥砂浆，再用线坠找正，然后用水泥砂浆将盒、箱周围的缝填实。
7.3 管子煨弯处的凹扁度过大及弯曲半径应大于等于6D。煨弯应按要求操作并及时地固定和保护。
7.4 管路不通。朝上的管口容易掉进杂物，因此，应及时将管口封堵好。其它工种作业时，应注意不要碰损敷设完的管路，以免造成管路堵塞。

技术负责人： 交底人： 接交人：
