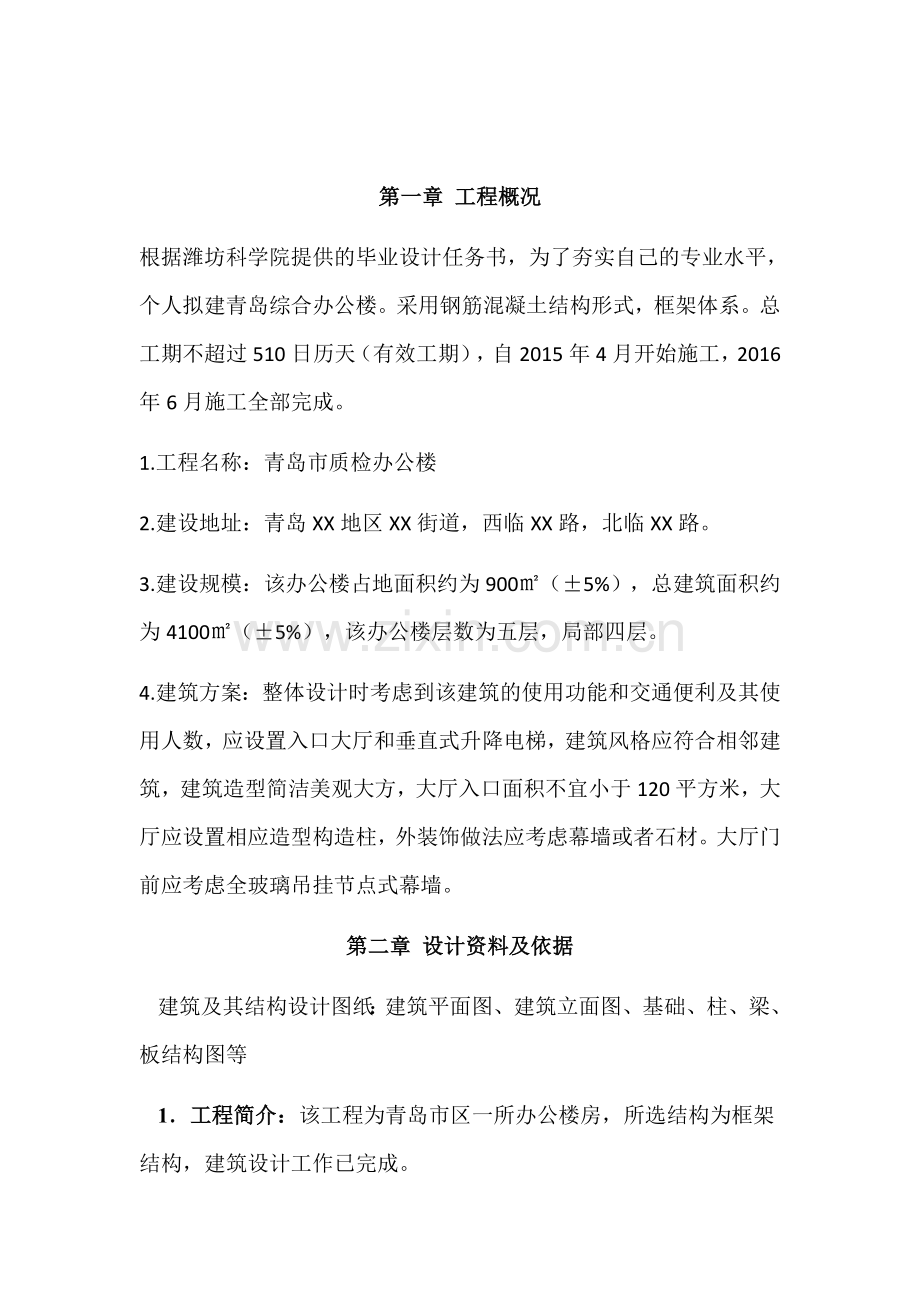

第一章 工程概况
根据潍坊科学院提供的毕业设计任务书，为了夯实自己的专业水平，个人拟建青岛综合办公楼。采用钢筋混凝土结构形式，框架体系。总工期不超过510日历天（有效工期），自2015年4月开始施工，2016年6月施工全部完成。
1.工程名称：青岛市质检办公楼
2.建设地址：青岛XX地区XX街道，西临XX路，北临XX路。
3.建设规模：该办公楼占地面积约为900㎡（±5%），总建筑面积约为4100㎡（±5%），该办公楼层数为五层，局部四层。
4.建筑方案：整体设计时考虑到该建筑的使用功能和交通便利及其使用人数，应设置入口大厅和垂直式升降电梯，建筑风格应符合相邻建筑，建筑造型简洁美观大方，大厅入口面积不宜小于120平方米，大厅应设置相应造型构造柱，外装饰做法应考虑幕墙或者石材。大厅门前应考虑全玻璃吊挂节点式幕墙。
第二章 设计资料及依据
建筑及其结构设计图纸：建筑平面图、建筑立面图、基础、柱、梁、板结构图等
1．工程简介：该工程为青岛市区一所办公楼房，所选结构为框架结构，建筑设计工作已完成。
2．防火要求：建筑物属一级防火标准。
3．结构形式：钢筋混凝土框架结构，填充墙厚度200mm。
4．气象、水文、地质资料：
1．气象条件
温度：最热月平均28.8℃，最冷月平均3.8℃，夏季极端最高38.8℃，冬季极端最低-8.5℃。相对湿度：最热月平均为83%。主导风向：全年为西北风，夏季为东南风，基本风压。雨雪条件：年降雨量1551mm。日最大降水强度182mm/日。暴雨降水强度总体为3.3l/s.111m2，最大积雪深81mm。
2．工程地质条件
自然地表1m内为填土，填土下层为3m厚砂质粘土，再下为砾石层。砂质粘土地基承载力特征值，砾石层为。地下水位：地表以下2.1m，无侵蚀性。相邻原有建筑基础为条形基础，其底面标高在室外地面下1.2m处，马路上排水暗沟3.1m。抗震设防烈度为6度，0.05g，第三组，场地类别为Ⅱ类
5. 设计依据
潍坊科技学院《毕业设计任务书》
《办公楼设计规范》
《建筑结构静力计算手册》
《建筑结构设计综合手册》
《钢筋混凝土结构构造》
《建筑施工手册》
《建筑施工工长手册》
《建筑结构荷载规范》（GB51118-2112）
《混凝土结构设计规范》（GB51111-2112）
《砌体结构设计规范》（GB51113-2112）
《建筑地基设计规范》（GBJ18-2111）
6.设计要求
满足办公楼的基本设计要求，有充足的采光和活动空间。符合毕业设计任务书给的房间要求。办公楼是广大室内办公人员每日工作的地方，良好的办公楼设计能够运作流畅、有效率、安全、卫生。
房间名称
面积
数量
（1） 门厅
60-70m2

（2） 值班室
25-30 m2
1间
（3） 会议室甲
250-300
1间
（4） 会议室乙
100-120
2间
（5） 会议室丙
60-75
2间
（6） 办公室
18-20
100间
（7） 接待室
30-40
4间
（8） 活动室
55-60
2间
（9） 打印室
15-20
3间
（10）资料档案室
55-60
3间
（11）库房
55-60
2间
（12）阅览室
60-75
1间
（13）卫生间
按规范标准设置

（14）其他
自主设置

第三章 建筑设计理念
1、建筑方案设计思路
（1）从办公楼的工程、建筑面积和标准出发，确定各个办公房间及其用途，以及配套附属建筑房间的组成。
（2）楼梯的设计、电梯的设计、各个房间的设计应满足防火和抗争要求，楼梯、走到和电梯使用面积应满足人流需要，布局合理清晰，位置明显。
（3）办公楼功能分区明确、平面功能、垂直交通、防火疏散、建筑设备等方面着重考虑，进行合理安排布局，组织好内外交通路线及火灾逃生路线。
（4）楼层吊顶标高应满足房屋建筑学规范要求，不宜小于2.6米，所以本工程建筑高度取3.6米，除去风道、吊顶厚度、地面厚度，楼层净使用高度大于2.6米。
（5）会议室应满足使用要求，会议室功能应考虑电声、放映、遮光、隔声、除音等措施。卫生间尽可能满足办公人员的使用要求。办公楼整体应设置配电室、空调主机机房、设备间、储藏室等。
（6）走廊应注意采光是否满足房屋建筑学要求，是否应设置通风采光窗口，净宽度取值2700（柱心到柱心）能满足使用要求。
2.建筑方案说明
作为白领人士的办公场所，该建筑应该具有功能多元化布局，配套设施先进，还应具有现代社会的时尚气息。尤其立面造型应该新颖，创作手法和使用材料丰富多彩。正个建筑形式为一字形，象征干练直接，符合白领人士的办公作风。鉴于车辆出入频繁，所以在办公楼附属地设置开放式停车厂地，出入口两边设置，车辆出入有条不紊。作为人性化的考虑，该建筑均设有活动室，四周绿化已经在规划图中布局，使白领人士能在安静清晰的绿色环境中工作，舒缓工作压力。本工程经过反复修改规划图及其建筑图，不断吸收周边建筑设计理念和更新设计理念，最终确定了本建筑方案。具体见图纸。
第四章 结构设计理念
1.室内外高差的确定
为防止室内受到室外水的流渗及其建筑需要，室内与室外应具备一定的高差，本建筑考虑设置坡道，高差应相应取值增大，现取值1.05米，满足设计要求。
2.采光设计
办公建筑的采光等级为Ⅳ级，为满足采光和通风的要求，则除卫生间的玻地比取值较小以外，其他各个房间应满足房屋建筑学规范。
3.柱梁等整体框架设计
选用材料：混凝土：梁柱采用C35混凝土，板基础均采用C30混凝土，垫层采用C15混凝土。
钢筋：受力钢筋等级均为三级钢筋，箍筋采用一级钢筋。
梁柱截面尺寸确定：
1、横向框架梁
(1)、截面高度h
框架梁的高度可按照高跨比来确定，即梁高h=L。
h=L1=×6700＝600~800mm
取h=650mm
(2)、截面宽度
b=h=×650＝216.8~325mm
取b=300mm
2、纵向连系梁
(1)、截面高度
h=L1=×6700＝558.3~382.2mm
取h=500mm（差距不大，统一梁高）
(2)、截面宽度
b=h=×500＝166.8~250mm
取b=250mm
3、框架柱
按轴心受压公式≤[轴压比]计算
上柱N=1.25×15×6.8×8.2×5=5221.6 KN
A=1.1·N/fc=(1.1×5221.6)／11.8=381231 mm
b==625 mm
取上柱截面651×611 mm
边柱N=1.25×15×6.8×3.6×5=2111.5 KN
A=1.1·N/fc =(1.1×2111.5)／11.8=185188 mm
b==551mm（差距不大，进行统一柱截面）
取边柱截面650×600mm。
楼板厚度取120mm

计算简图如下
4.荷载统计
4.1 恒载标准值的计算
4.1.1 屋面
C30细石防水混凝土 1.15×25=1.1 kN/m2
：三元乙丙橡胶卷材
20厚水泥砂浆
50厚水泥焦渣2‰找坡
保温层：5挤塑聚苯板
50厚现浇钢筋混凝土板 1.15×25= 3.85 kN/m2
抹灰
总计： 6.28 kN/m2
5.1.2 各层楼面
水磨石地面
水泥砂浆打底
水磨石地面素水泥浆
结构层：150厚现浇钢筋混凝土板 1.15×25= 3.1 kN/m2
抹灰层：10厚混合沙浆
总计： 5.1 kN/m2
5.1.3 梁自重
边跨横梁b×h=250mm×850mm自重 1.85× 1.25×25 = 5.68kN/m
抹灰层：10厚混合砂浆 1.11×[(1.85-1.15)×2+1.25]×18=1.25kN/m
总计： 5.85kN/m
纵梁b×h =250mm×500mm自重 1.5× 1.25×25 = 2.16kN/m
抹灰层：10厚混合砂浆 1.11×[(1.51-1.15)×2+1.25]×18=1.13kN/m
总计： 2.28kN/m
上跨横梁b×h =250mm×500mm自重 1.5× 1.25×25 = 2.16kN/m
抹灰层：11厚混合砂浆 1.11×[(1.51-1.15)×2+1.25]×18=1.13kN/m
总计 2.28kN/m
次梁b×h =200mm×500mm自重 1.5× 1.25×25 = 2.16kN/m
抹灰层：10厚混合砂浆 1.11×[(1.5-1.12)×2+1.21]×18=1.13kN/m
总计 2.28kN/m
5.1.5 柱自重
b×h =600mm×600mm
柱自重 1.5× 1.5×25= 5.1 kN/m
抹灰层：10厚混合砂浆 1.11×1.5×5×18=1.282 kN/m
总计 5.28kN/m
5.1.5 外纵墙自重
标准层
外纵墙自重
高弹涂料外墙面
水泥粉刷内墙面
总计 3.13 kN/m
底层
外纵墙自重
高弹涂料外墙面
水泥粉刷内墙面
总计 5.31 kN/m
5.1.6 内纵墙自重
标准层
外纵墙自重
水泥粉刷内墙面
总计 6.53 kN/m
5.1.8 内隔墙自重
标准层
内隔墙 3.1×1.18×8=3.88kN/m
混合砂浆内墙面： 3.1×1.35×2=2.15kN/m
总计 6.13kN/m
底层
内隔墙 (5.6-1.6-1.55)×1.18×8=5.82 kN/m
混合砂浆内墙面 (5.6-1.6-1.55)×2×1.35=2.51 kN/m
总计 8.13kN/m
5.1.8 女儿墙自重
女儿墙自重 1.8×1.25×18=3.125kN/m
压顶自重 1.2×1.38×25=1.85 kN/m
高弹涂料外墙面 1.8×1.5×2+1.5×1.25=1.125 kN/m
合计 5.81 kN/m
5.2 活荷载标准值计算
5.2.1 屋面和楼面荷载标准值
根据《建筑结构荷载规范》(GB51118-2111)查得：
不上人的屋面： 1.5 kN/m2
楼 面：办公室 2.1 kN/m2
走廊 2.5 kN/m2
5.2.2 雪荷载
=1.1×1.5=1.5 kN/m2
屋面或荷载与雪荷载不同时考虑，俩者上取大值
5.地震抗震计算
本工程位于青岛XX地区，抗震设防烈度6度，0.05g，分类第三组，根据建筑抗震设计规范中明文规定，该地区应需要计算抗震计算。计算形式采取水平抗震计算，取一品框架列为计算模型，，其水平地震影响系数最大值按照震规中取值，特征周期值0.45S，场地类别为Ⅱ类。
5.基础设计
基础设计应根据甲方提供的附近地质工程勘察报告作为参考设计。基础形式采用独立性杯型基础及带地梁的混合基础，基础及地梁混凝土强度等级为C30，基础垫层为100mm厚C15细石混凝土，基础底标高参见图纸。计算见毕业设计计算书。

第五章 施工方案说明
对本工程而言，影响工程进度的主要施工资源要素集中表现为人力、工机具、材料和技术协调。生产要素的优化配置就是按照优化组合的原则，安排生产要素在时间上和空间上的合理配置，使得人力、财力、物力等适应施工生产进度的需要。在数量上、比例上合理，在保证工程进度的前提下，实现最佳的经济效益。做好项目生产要素的优化配置，一方面可以保证进度计划得以顺利实现，保证了投资人的投资效益；另一方面可以使各生产要素得到充分的发挥利用，大大降低成本。
配置素质高、数量充足的劳动力资源
在项目劳动力的配置上，以生产计划任务书管理为纽带来组织施工，根据任务书的要求配置各工种人员。
在人员配置时，首先选择具有类似工程制作经验的操作人员组成施工班组。在施工前，针对本工程材料的规格、材质等具体情况进行岗前培训和资格考试，考试合格后方可参加本工程的施工。
配置性能好、数量足的施工设备
在施工准备阶段，针对本工程的需要，进行工艺组合，配置性能好、数量充足的加工设备，以保证施工进度和施工质量。
保证各种材料及时供应
加强施工材料计划管理与采购管理力度，确保按计划进度实施。各专业技术人员及时准确地提出材料需用计划，根据总体进度安排提出材料的进场时间。并经常与材料采购部门保持联系，督促材料按计划进场。材料供应部门将制定材料供应保证措施，为材料供应提供制度、措施保障。对材料的供应应从开始询价至货到现场进行全过程跟踪，确保到货材料满足图纸设计及业主、监理的要求，避免不必要的返工从而拖延工期。
技术协调
1、“四新”技术的应用
“科技是第一生产力”，先进的施工新技术、新材料、新工艺、新设备将为进度计划完成提供有力的保证。本工程中我们将针对工程的特点、难点实施合理的四新技术，提高施工速度，保证工程质量，缩短施工周期，从而保证合同工期的实现。
2、加强技术交底工作，采用图示或现场演示等方法，使施工人员掌握设计意图以及本工程中的特殊要求和技术关键，确保施工人员能正确有序地进行施工。把技术问题解决在施工之前，保证施工的连续性。
3、如生产过程中发现施工技术方案与施工实际情况不符时，要及时改进施工技术方案，绝不因措施不适用或不合理造成施工资源的浪费和工程返工。
加强内外部的协调工作
在施工过程中，影响生产的因素很多，我们将加强与业主、监理、设计等单位的配合协调，并通过业主代表、监理的协调配合，使发生的技术问题、变更、质量问题及施工工序报验能够及时解决，保证进度计划的顺利进行。
建立进度控制体系

项目经理
总工程师
工程技术部
质量安全部
物资供应部
财务预算部
各专业工程师
各专业施工队
设备管理部

将工程总进度计划分解为行之有效的分步作业计划，分步作业计划是确保总计划实施的重要方法。根据材料供应等情况，我们将工程总进度计划分解为月、周、日生产作业计划，实行月计划、周实施、日落实的计划管理体系。
1、三周滚动计划
本工程施工过程中存在着许多动态的因素，需不断地进行调整解决。我们将实行检查上周、实施本周、计划下周的三周滚动计划管理办法，本办法将计划的实施、检查、调度集于一体，使管理工作具体化，以业主、监理召开的工程协调会的工程进度布置为目标，项目内部协调会检查实施情况为依据，通过严密的分析讨论，制定下周的工作计划。同时进行严格的组织管理，以确保总计划的顺利实现。
2、日检查工作制
专业责任工程师是施工技术、进度、质量的主要责任人，责任工程师每日进行现场检查，并将检查的结果以书面的形式报给项目办公室，办公室收集、汇总、分析后报给项目经理，使其及时了解施工动态，监督和督促各专业工程师及施工班组按计划完成工作，或者进行必要的调整。
3、加强计划的严肃性
在计划确定后加强计划的严肃性是非常关键的，各级施工进度计划是完成该工程的基础工作，必须在日常工作中提到首位，以计划管理带动施工各要素管理。这就要求施工中各级管理人员必须有严谨的工作作风，做到当天的工作不过夜，本周的工作不过周，一环扣一环地完成每一节点计划，使工程向着纵深的方向发展。
