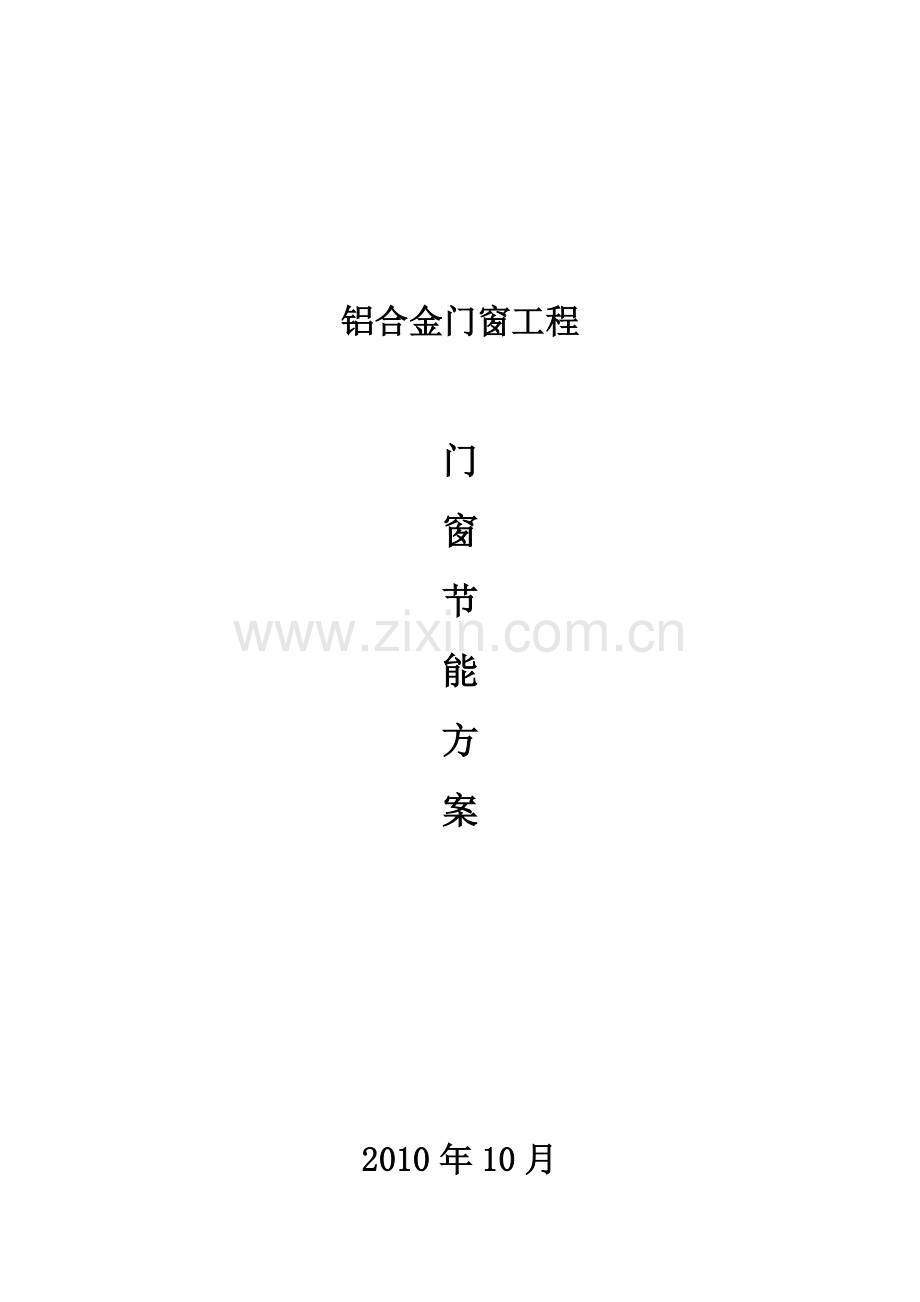

门窗节能方案[1].doc

铝合金门窗工程

门
窗
节
能
方
案

2010年10月

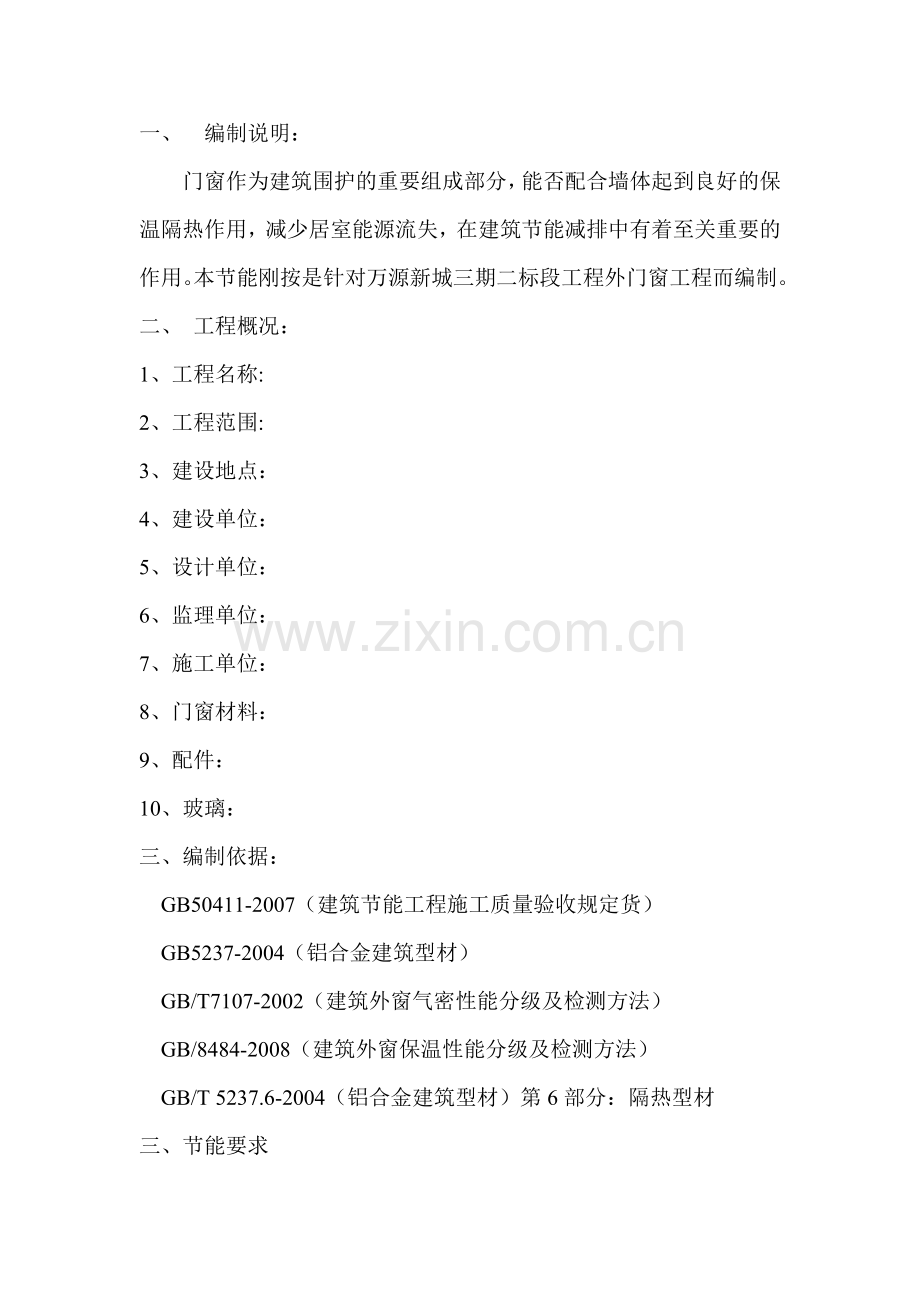

一、 编制说明：
门窗作为建筑围护的重要组成部分，能否配合墙体起到良好的保温隔热作用，减少居室能源流失，在建筑节能减排中有着至关重要的作用。本节能刚按是针对万源新城三期二标段工程外门窗工程而编制。
二、 工程概况：
1、工程名称:
2、工程范围:
3、建设地点：
4、建设单位：
5、设计单位：
6、监理单位：
7、施工单位：
8、门窗材料：
9、配件：
10、玻璃：
三、编制依据：
GB50411-2007（建筑节能工程施工质量验收规定货）
GB5237-2004（铝合金建筑型材）
GB/T7107-2002（建筑外窗气密性能分级及检测方法）
GB/8484-2008（建筑外窗保温性能分级及检测方法）
GB/T 5237.6-2004（铝合金建筑型材）第6部分：隔热型材
三、节能要求
外门窗采用断桥隔热型材，外窗传热系数为3.2W/m2K，自身遮阳系数为0.5；凸窗传热系数为2.8W/m2K，自身遮阳系数为0.5；所有住宅外门窗玻璃（除地下室外）均采用6low-e+12A+6中空玻璃。

四、 节能措施
按照热工原理：门窗的传热方式主要三种形式：导热传热；对流传热；辐射传热。建筑门窗是影响能量消耗的重要因素。降低三种传热方式的速度就是解决门窗节能措施的根本问题。
a) 型材：
控制或降低导热传热：采用隔热型材。为了降低铝合金门窗材料的导热系数，采用断桥隔热铝合金型材，它是通过强尼龙隔条，将铝合金型材分为内外两部分阻隔了铝的热传导。断桥型材是利用树脂材料的低传热性阻断或减少热在物体上的传导，使用这种型材制成的门窗，在关闭的门窗外框和窗扇框之间形成了环绕的冷腔，同时在窗扇玻璃槽口内也形成了冷腔，减少室外的热量进入室内，大大提高了铝合金门窗的保温隔热性能。
b) 气密性：
降低对流传热提高门窗的气密性
所谓对流是指流体各微分子作相对位移而传递热量的方式，如何降低和控制对流就是如何来控制铝合金门窗的气密性，门窗的气密性是衡量门窗产品传热性能重要指标。我们把加工精度提高，安装时洞口与门窗间隙要符合要求，采用较好的密封橡胶条，选用品质优良的五金配件，门窗气密性问题解决了，铝合金门窗达到了保温隔热功能，同时也起到保温节能的作用，降低了对传热。
c) 玻璃
降低辐射传热采用低辐射玻璃
所谓辐射是指凡强度高于绝对零度的物体，都可以同时发射和接受热辐射。对建筑物来说自然界有二种能量形式：其一是太阳辐射；其二是环境热量。门窗的见光面大，太阳光辐射传热几乎要占整个门窗传热的70%左右，也就是说窗户的隔热就是要尽量阻止太阳辐射直接进入室内。这样一来玻璃的选用就很重要了，如果采用中空玻璃或采用LOE—E玻璃，辐射传热就能大幅度降低，节能性能大幅度提高。
除了以述控制和降低门窗的传热速度外，在设计中我们必须控制建筑的窗墙面积比，来确保达到国际的节能指标要求。在大力发展绿色生态建筑的今天，做好窗户的保温隔热是实现建筑节能可持续发展的一个关键环节，也是建筑技术进步的一个重大标志。

2010年10月28日
