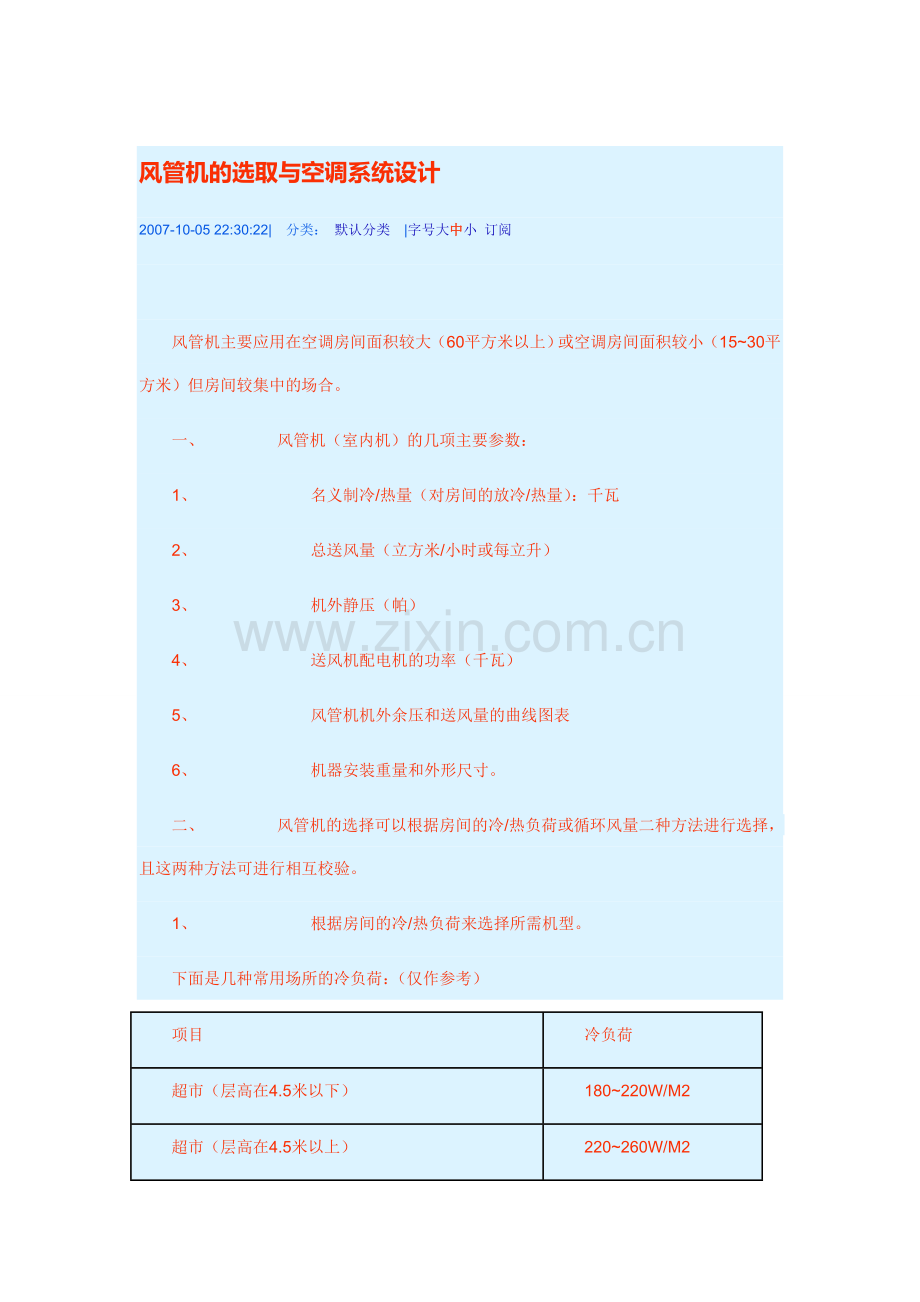

风管机的选取与空调系统设计
2007-10-05 22:30:22| 分类： 默认分类 | 标签： |字号大中小 订阅

风管机主要应用在空调房间面积较大（60平方米以上）或空调房间面积较小（15~30平方米）但房间较集中的场合。
一、 风管机（室内机）的几项主要参数：
1、 名义制冷/热量（对房间的放冷/热量）：千瓦
2、 总送风量（立方米/小时或每立升）
3、 机外静压（帕）
4、 送风机配电机的功率（千瓦）
5、 风管机机外余压和送风量的曲线图表
6、 机器安装重量和外形尺寸。
二、 风管机的选择可以根据房间的冷/热负荷或循环风量二种方法进行选择，且这两种方法可进行相互校验。
1、 根据房间的冷/热负荷来选择所需机型。
下面是几种常用场所的冷负荷：（仅作参考）
项目
冷负荷
超市（层高在4.5米以下）
180~220W/M2
超市（层高在4.5米以上）
220~260W/M2
灯饰区
240~260W/M2
办公楼、写字楼
110~120W/M2
家居
有一面外墙
100~110W/M2
有二面以上外墙
120~140W/M2

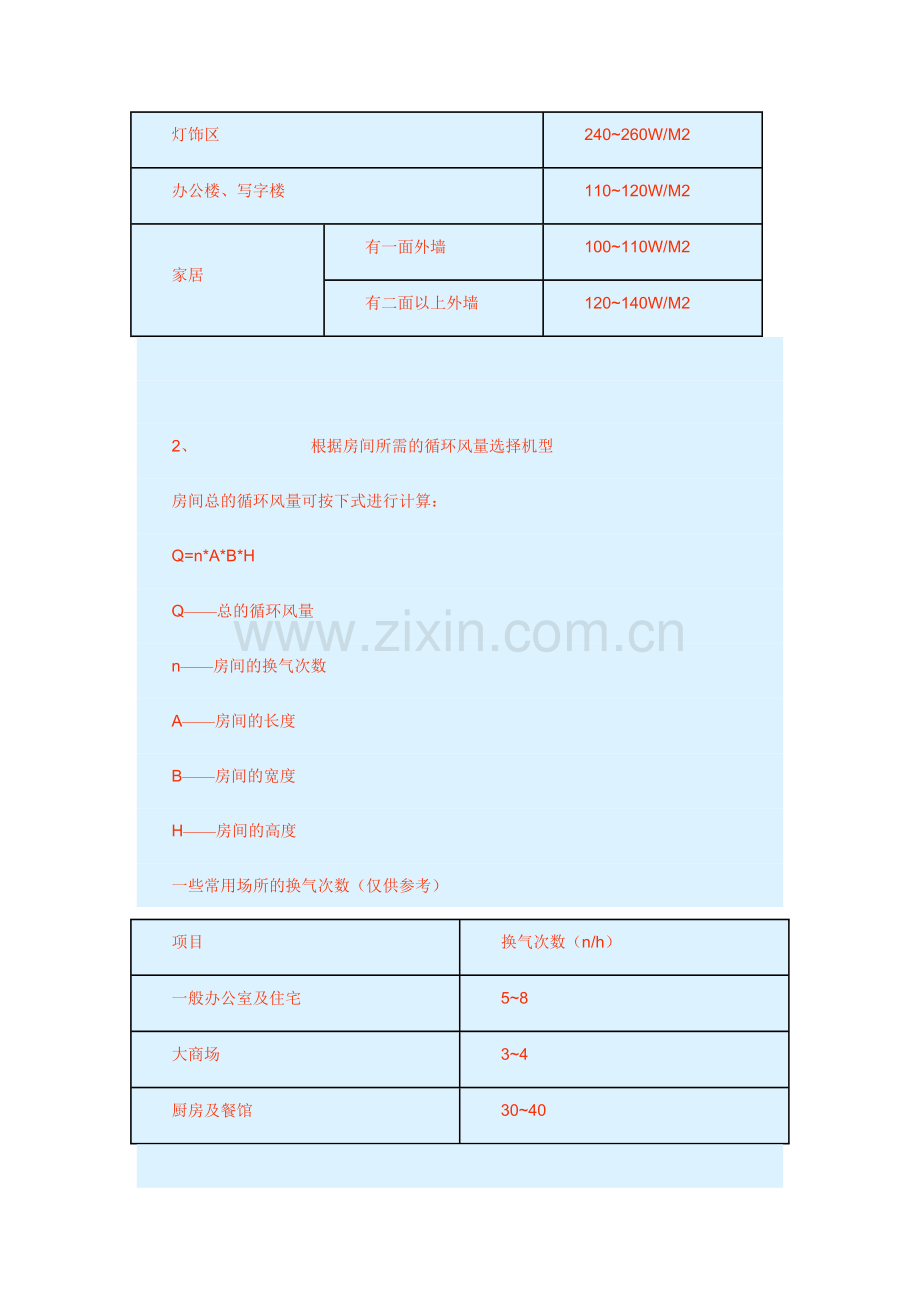

2、 根据房间所需的循环风量选择机型
房间总的循环风量可按下式进行计算：
Q=n*A*B*H
Q——总的循环风量
n——房间的换气次数
A——房间的长度
B——房间的宽度
H——房间的高度
一些常用场所的换气次数（仅供参考）
项目
换气次数（n/h）
一般办公室及住宅
5~8
大商场
3~4
厨房及餐馆
30~40

在我们用以上的某一种方法进行机器选型后，可利用另一种方法进行校验。例如：在用方法一选择机器后，根据所选机器的风量，再利用方法二对换气次数进行较核，若换气次数在以上范围内，则说明所选空调可行。
三、 风管机管道的计算
在机器型号选定之后，进行风道设计时应注意以下几点：
1、 所给风机的风量、风压及风机的轴功率应满足以下条件：
—————————————（1）
式中：
Nz——风机所需轴功率，W
Q——风机输送风量，M3/h
η——风机的全压效率（即风机本身的效率），取80~90%
ηW——风机的机械效率（即联接效率），见下表

传动方式
电动机直联
联轴器联接
三角皮带传动
ηW
100
98
95

配用电动机功率N
N=K*Nz———————————（2）
式中
K——电动机容量安全系数，常取为1.15~1.3
在实际应用中，常根据机器名牌上给出的电动机功率根据（2）式求出Nz，再根据（1）式对所选用的风管机的风压、风量进行进一步的校核，以确保管路很长时能够有足够的风压。
2、风管道的计算
风管道的计算公式为：
式中
Qd——风管道的截面流量
V——风管道内的截面流速
r——风管道半径
对于矩形管道，式中的面积可相应的改为矩形截面的面积。
风管道内的风速可相应的取为
管道部位
主干路
支路
回风风口
新风风口
V（M/S）
小于5
2.5~3
不大于1.5
2~2.5

在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。
3、 风口尺寸的计算
风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3~4米的房间大约取风速在2~2.5米每秒。根据经验一般可将使每个风口在20~25平方米的面积，其风量大约在500立方米左右。
