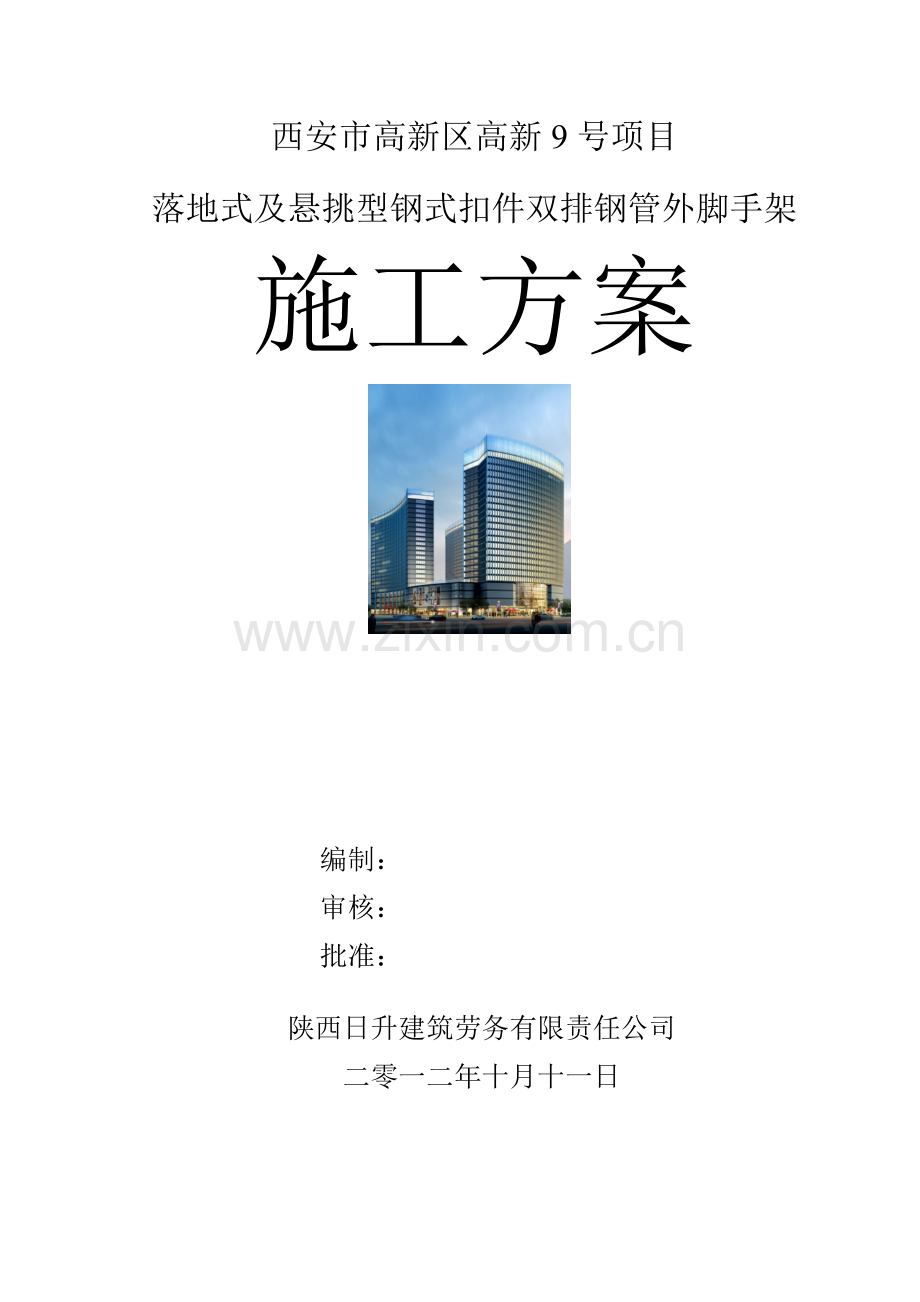

西安市高新区高新9号项目

落地式及悬挑型钢式扣件双排钢管外脚手架
施工方案

编制：
审核：
批准：

陕西日升建筑劳务有限责任公司
二零一二年十月十一日

目 录
一、编制依据………………………………………………… 2
二、工程概况………………………………………………… 2
三、架体主材及配件要求…………………………………… 2
四、双排架的构造要求……………………………………… 3
五、脚手架的施工…………………………………………… 4
六、施工要求………………………………………………… 9
七、安全措施………………………………………………… 9
八、验收标准和质量要求……………………………………10
九、安全文明施工和环境保护保证错施……………………11
十、力学计算…………………………………………………14
十一、附图……………………………………………………26

落地式及悬挑型钢式扣件双排钢管外脚手架施工方案
一、编制依据
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)；
《建筑地基基础设计规范》(GB 50007-2002)；
《建筑结构荷载规范》(GB 50009-2001)；
《钢结构设计规范》(GB 50017-2003)；
《建筑施工安全手册》（杜荣军 主编）等编制。
二、工程概况
本工程位于西安市高新区高新四路东侧；框架剪力墙结构；总建筑面积220195.77平方米;裙楼地上四层,地下二层；主楼酒店地上二十四层,公寓地上二十七层；办公楼地上二十四层。
本工程落地式及悬挑型钢式外脚手架使用的部位及范围： 1、地下室外围为落地式双排架，搭设高度12.7m,地下室内侧至一层顶为落地式双排架，搭设高度17.8m；裙楼外围正负至设备层为落地式双排架，搭设高度21.5,架体高度均＜24m。内侧2层至设层为型钢式扣件双排钢管外脚手架，架体悬挑三层高度15m。按要求进行计算确保悬挑架的安全。
三、架体主材及配件要求
本工程钢管按Φ48×2.7㎜计算；使用前对所有钢管进行检查，钢管表面应清洁、光滑，不应有裂缝、分层、硬刺、压痕和深的划痕及锈蚀。钢管外径、壁厚端面等的偏差必须符合有关要求。所有钢管均刷上同颜色的防锈漆。
脚手架的连接扣件使用前派专人进行清理检查，对裂缝、伤缺的不予使用。
本工程采用的脚手架板为竹脚手架板，其自重标准值为0.35KN/㎡三杠一板铺设两端各扎12#镀锌铁丝两道。连墙杠也采用Φ48×2.7㎜钢管搭设。
四、双排架的构造要求
1、基本要求
用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中、在各种荷载作用下不发生失稳、倒塌，在不超过结构的容许强度；无变形、倾斜摇晃或扭曲现象，以确保安全。外脚手架严禁与提升机、塔吊及模板支撑体系等有任何一处连接。
2、受荷情况
钢管、扣件、工字钢、钢丝绳等构成的落地、悬挑架其悬挑梁、斜杆、立杆、大横杆、小横杆是主要受力构件。剪刀撑和连墙杆是保证脚手架钢度和稳定性的杆件，并有加强脚手架抵御垂直和水平力作用的能力。其中连天墙杆还承受风的荷载，扣件是脚手架组成整体连接件和传力件。
3、材质的要求：所有用于脚手架搭设的钢管、扣件、工字钢、钢丝绳、密目网、安全网、安全带都必须有随货同行的材质证明和出厂合格证书。
4、立杆的纵距为 1.4m，立杆横向间距落地架0.7m，悬挑架0.95m，立杆的步距为1.8 m；内排架距离墙长度为0.30 m；外架两横杆之间设一道护身栏杆。小横杆于立杆、大横杆节点处设置用十字扣件固定于立杆上，外端出立杆0.15m。
5、剪刀撑：剪刀撑是防止纵向变形的重要措施，合理设置剪刀撑还可以增强脚手架整体刚度，提高脚手架承载能力12%以上，要求高度＜24m的落地架在外侧立面纵的两端必须设置一道剪刀撑，由底部至顶部随脚手架的搭设连续设置，每剪刀撑宽度不应小于4跨，且不小于6米，悬挑架要求通长满设。剪刀撑斜杆应与立杆和伸出的小横杆连接，斜杆与地面夹角45°-60°。
6、连接杆：连接杆应靠近接点并从第一步大横处开始设置，距主节点不应大于0.3米,其二步三跨设置.连杆与墙体的连接采用刚性连天接。详附图；
7、脚手板与防护栏杆：脚手板必须满铺，板与板之间紧靠。采用对接时接头处下设两根小横杆，板端头距小横杆不小于0.2米。脚手架外侧应按规范设置密目安全网，安全网设置在外排立杆的里面；密目网必须用绳与大横杆扎结牢固。遇作业层时，还要在脚手架外侧大横杆现脚手板之间设置防护栏杆和挡脚板。防护栏杆距脚手架板高度为0.9米，挡脚板高度0.18米，刷45°黄黑相间斜道油漆宽0.18米。
8、杆件的连接：立杆、大横杆采用对接扣件连接，剪刀撑采用搭接（不小于0.5米）扣件不少于2个。
9、横向剪刀撑；脚手架搭设高度超过24米时，为增加脚手架横向平面刚度，可在脚手架拐角处及中间沿纵向每隔6跨，在横向内加设斜杆，使之成为“之”字形或“十”字形。遇操作层可临时拆除，转入其它层时应及时补设。
五、脚手架的施工
1、双排落地架的搭设
（1）施工准备
在脚手架搭设施工前由工程技术人员、安全负责人按施工组织计划有关脚手架的要求进行检查交底，不合格产品不得使用。经验收合格的构配件应按品种、规格堆放整齐，场地内不得有积水。清理搭设场地的杂物，平整搭设场地，使排水畅通，为脚手架搭设提供条件。
（2）落地架地基基础
现场地面必须夯实，做工2：8灰土，且高出自然地面150㎜，表面平整，立杆下长向或短向铺两根60×80㎜的方木，并在方根上铺垫150×150×15㎜的多层板，多层板与方木用铁钉钉牢。且架体外围设置250×300排水明沟，明沟应低于架体地基表面50㎜，将水引入集水坑后，再用污水泵抽出。
（3）施工顺序
落地（悬挑）脚手架搭设的工艺流程：场地平整、灰土夯实 →按所放的立杆位置线点铺垫方木（悬挑架铺设挑梁）→排放横、纵扫地杆→ 坚立杆→ 将纵向扫地杆和立杆连接→ 安装横向扫地杆于纵向扫地杆下→ 安装纵向水平杆→ 安装横向水平杆→ 安装剪刀撑→ 安装连墙杆→ 扎安全网→ 作业层铺脚手架板和挡脚板。
外墙脚手架搭设从拟建建筑物的一个角向两边搭设，每层的搭设高度不超过两个步距，每搭设一步脚手架后应按照JGJ130—2001的有关规定校正步距、纵距、横距及立杆的垂直度，落地架底座垫板及悬挑架钢梁应准确地放在定位线或悬挑钢梁平面图布置图所规定的位置上。
（4）立杆的搭设
外脚手架为敞开式双排架，根据JGJ130—2001的有关规定有关规定外立杆与内立杆间距为0.9米,立杆纵距为1.5米,内立杆距建筑物外边0.35米,落地架每根立杆应设置底座或垫板.在底座或钢梁表面上不大于200㎜处用直角扣件主设置一道横向扫地杆和纵向扫地杆,横向扫地杆固定在紧靠纵向扫地杆下方的立杆上,当立杆基础不在同一高度时,必须将高处的纵向扫地杆向前伸延两跨至立杆固定,长度不小于2米。立杆用对接扣件连接,对接扣件应交错布置,两相邻立杆接头不应设置在同一步内,同步内隔一根立杆的两个相隔接头在高度方向错开距离不小于500㎜;各接头中心至主节点的位置小于步距的1/3.
(5)水平杆的搭设
该工程的外架为结构外围护及装饰用外脚手架,根据规范要求水平杆间距即步距均采用1.8米.纵向水平杆设置在水平杆的内侧,其长度不小于3 跨,纵向水平杆的对接扣件应交错布置;两根相邻纵向水平杆的接头不宜设在同步或同一跨;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500㎜;各接头中心至最近节点距离不小于纵距的1/3.主节点处必须设置一根横向水平根,用直角扣件扣接且严禁拆除,主节处两个直角扣件的中心距不应大于150㎜,作业层上非主节点处的横向水平杆根据支承脚手板的需要间距设置,在纵距中设置一根横向水平杆.
(6) 连墙杆
立杆必须用连墙杆与建筑物可靠连接,本工程采用钢管作钢性连墙件,坚向距离为二步一设,水平距离为三跨一设,即二步三跨,立杆横距为900㎜小于1.05米,步距为1.8米,符合JGJ130—2001规范6.1.1条规定.连墙杆靠近主节点设置,偏离主节点不应大于300㎜,从底层扫地杆纵向水平杆设置,当设置有困难时应采用其它固定措施.
(7)剪刀撑
剪刀撑杆的连接宜采用搭接,搭接长度不应小于500㎜,宜采用两个主旋转扣件固定.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,且下端应落地并置于垫板上,旋转扣件中心线至主节点的距离不宜大于150㎜。
(8)门洞
门洞及入口处采用上升斜杆，平行桁架结构形式，斜杆与地面的倾角在45°至60°之间。
2、 楼层卸料通道的防护
（1）在建工程各层与提升机连接处可搭设卸料通道，通道两侧应按临边防护规定设置防护栏杆及脚档板。通道脚手板要铺平绑牢，保证运输作业安全进行。
（2）各层通道口处都应设置封闭式防护门（或防护栏杆），只有当施工电梯运行到位时，楼层防护门方可开启。只有当各层防护门全部关闭时，施工电梯方可运行。在防护门全部关闭之前，施工电梯应处于停止状态。防护门应定型确认可行。
（3）施工电梯架体地面进料口处应搭设防护棚，防止物体打击板应铺设5cm厚木板或相当于5cm木板强度的其它材料。防护棚的尺寸应架体的宽度和高度而定（可按“坠落半径”确定），防护棚两侧应挂密目网，防止人员从侧面进出。
（4）防护门应工具化、定型化、规范化，高1.7米.
(5)施工电梯及与楼层连接的卸料通道钢管防护井架的连接杆在任何情况下,严禁与脚手架连接.
4、 悬架的构造与搭设要求
（1）手架立杆采用对接扣件连接，同一布距内相邻两立杆不得有接头，隔一根立杆的错开位置不小于50cm。纵向水平杆常用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于50cm，同一步内外两根纵向水平杆接头也应该错开，并不在同一跨内。
（2）小横杆伸出外立杆连接点外15cm,另一端离外墙面30cm。
（3）沿脚手架纵向两端和转角处起，在脚手架外侧用斜杆搭成剪刀撑，自上而下、自左到右循序连续设置。斜杆用长钢管与脚手架底部成45度夹角。斜杆用旋转扣件与立杆和水平和横向水平杆扣牢。
（4）外立杆里侧设0.9m处各设一道防护栏杆和18cm高踢脚板，每块踢脚板上打六个洞，用16#铁丝绑扎牢固。踢脚板色标采用黑、黄色。一黑一黄间距15cm为一道。
(5)脚手架三步一隔离，在内立杆与墙面之间用竹胶板隔离，支承在三根钢管上，钢管间距不大于1.5m用18#铁丝同钢管捆牢，每块竹片笆绑点不小于4点，密封严密。
⑹扣件同杆件连接时紧固力在45-55N范围，不得低于45N或高于60N。
(7) 挑架悬挑梁采用3m~5m的16#工字钢。
(8) 挑架底悬挑工字钢应套在楼板上预埋的2根相距300-350的Φ16圆钢吊筋上。预埋钢筋吊环弯锚长度不小于250mm，且锚端部带180°弯钩（弯钩尺寸考虑施工难度过大，平直段长度按照5d制作）；并伸至楼板底筋下面，同楼板底筋焊接
(9) 阳台部位脚手架应从阳台根部的阳台梁处挑出并垫20~30mm厚的木板，即向上翘起，绝对不得使阳台悬挑部位受力，并要求在阳台处的每根钢梁要用钢丝绳进行卸载。
(10) 剪刀撑设置应符合规范要求，夹角不大于60度。踢脚板采取隔一步设一道。
(11) 安全网使用必须要有质量保证书及产品合格证，悬挂时用18#铁丝绑牢。
(12) 竹脚手板应垂直于小横杆方向对接平铺，一般在底层铺满一层，其余为三层（或不大于12米）铺满一层，另外随作业层铺满。铺设时不得有探头板。
(13) 对各剪力墙外墙转角处工字钢的布设，要认真遵循脚手架搭设安全技术规范，在布设中既要保证不破坏主体本身结构，又要满足脚手架稳定性和整体性。
(14) 在工字钢穿设中，应遵循如下技术参数：
①工字钢挑出的净尺寸：一般情况0.3+0.90+0.10=1.3m；
0.3m——内立杆距外墙面距离（阳台及空调处详见平面布置图）；
0.90m——内外立杆的距离（地下室落地架为0.7m）；
0.10m——外立杆距工字钢端头的距离；
②工字钢内伸尺寸要求不小于1.70m；
③工字钢总长度为在无飘窗或阳台的部位为：3m（工字钢内伸≥1.55m，外伸1.3m，墙体厚度0.2m）；有飘窗或阳台时，应加上飘窗或阳台的宽度尺寸详见平面布置图；
④预埋钢筋环的分布位置：当穿墙时为两道，即第一道距离工字钢尾部20cm，第二道距离第一道30——35cm；但遇到阳台或飘窗时应在阳台内侧的梁或结构板底再加一道钢筋环，用于固定挑梁左右移位。
⒂严格按设计间距预埋Φ16拉环，净高260mm+板厚，（局部地方为净高750mm+板厚），净宽150mm，下肢形似钢筋马凳，下部水平长不小于250mm，预埋拉环与下层钢筋焊接牢固。
⒃工字钢上立杆受力点N1处（外立杆下）电焊80mm高Φ25钢筋固定支脚，间距同立杆间距（后附示意图）。在搭设时，务必将立杆套在事先焊接好的Φ25钢筋固定支脚上。
⒄为确保悬挑架的整体稳定性，局部采用钢丝绳吊拉卸荷，具体部位为凡大脚上悬空的节点和阳台、飘窗部位，具体卸载点见挑梁平面图，经计算（计算按3层15米进行）得知：除楼梯处挑梁长度大于4.5m以上的钢梁采用6×19规格的Φ14钢丝绳进行卸载，钢梁焊接的拉环采用Φ20钢筋，其余部位均不需卸载，但为了加大悬挑架的安全系数，要求卸载点的部位按平面布置进行。
5. 脚手架的拆除
由项目部安全负责人组织施工班组全面检查脚手架的扣件连接，连墙件支撑体系是否符合构造要求，根据检查结果制定出拆除顺序和措施，对拆除人员进行安全技术交底。本工程拆除作业由上而下逐层进行，每层同时拆除，严禁上下同时作业。连墙杆随脚手架同时拆除，严禁再拆脚手架；分段拆除高度为两步，当高差大于两步时应设连墙件加固。对拆除后的构配件清理入库堆放整齐。
6. 通道
（1）各类人员上下脚手架必须在专门设置的人行道（ 斜道）行走，不准攀爬脚手架，通道可附着在脚手架设置，也可靠近建筑物独立设置。
（2)通道（斜道）构造要求：
1）人行通道宽度不小于1m，坡度 宜用1:3；运料斜道宽度不小于1.5m，坡度1：6.
2）拐弯处应设平台，通道及平台按临边防护要求栏杆及挡脚板。
3）脚手板横铺时，横向水平杆中间增设纵向斜杆；脚手板顺铺时，接头采用搭接，下面板压住 上面板。
4）通道应设防滑条，间距不大于30m.
7、脚手板安全设施
（1）安全网股挂社及架体内封闭
1)本工程的外墙脚手架随主体施工连续搭设，脚手架始终高出主体施工工作面1.8m，外墙脚手架的外表面满挂安全网。
2）脚手架铺设脚手板一般应至少两层，上层为作业层下层为防护层，当作业层脚手板发生问题而落人落物时，下层有一层起防护作用。当作业层的脚手板无防护层时，应尽量靠近作业层处挂一层平网做防护层，平网不应该离作业层过远，应防止坠落时平网与作业层之间小横杆的的伤害。
（3)当作业层脚手板与建筑物之间缝隙（≥15㎝)已构成落物、落人危险时，也应采取防护措施，不使落物对作业层一下发生伤害。
(2)防电避雷的措施
A、本工程的脚手架采用的钢管扣件式脚手架，所以在架设和使用期间要严防与带电体接触。
B、对脚手架采取接地处理。如电力线路垂直穿过或靠近钢管脚手架时，应将电力线路周围至少两米以内的钢管脚手架水平连接，并将线路下方的钢管脚手架垂直连接进行接地。
C、在架上使用电焊机，混凝土振动器等，要放在干燥的木板上，操作者要戴绝缘手套。电焊机，混凝土振动器机外壳要采取保护性接地接零措施。
D、雷雨天不得上架操作。
（3）安全标志的悬挂
在脚手架的外表面安全网上悬挂醒目、规范、齐全的安全标志（包括安全通道的标志）
六、施工要求
（1）搭设应纵向拉通线，按间距要求设置立杆，大横杆。
（2）脚手板铺设为二层，上层为作业层，下层为防护层均铺满整体外架、并在防护层下中间部位铺设一层水平安全网。
（3）脚手板材质：脚手板采用竹脚手板，钢管材质应采用Q235号钢材，外径48㎜、壁厚3.2㎜的焊接钢管。扣件为锻铸铁制成，扣件螺栓拧紧，扭力距为40-50N。
(4)拆除脚手架应设置警戒区，并有专人负责警戒，拆除前，应将脚手架上残留材料、杂物等清除干净，拆除顺序一般为脚手板→栏杆→剪刀撑→连接杆→横杆→立杆→挑梁。按自上而下先装者后拆，后装者先拆，逐步拆除，一步一清。不得采用踏步式拆法，不准上下同时作业。剪刀撑应先拆中间扣件，再拆两头扣件，由中间操作人往下递杆子拆下的杆件与零配件，应按类堆放至指定地点。
七、安全措施
（1）搭设脚手架，必须经安全教育持岗位证的架子工承担，凡患有高血压，心脏病者不得上脚手架操作。
(2)搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿好防滑鞋工作，袖口。裤口要 扎紧。
（3）施工现场电线路如无可靠的安全措施，一律不准通过架体。
（4）严谨在架体上堆放木板，木材及施工多余的物料等，以确保脚手架畅通及防止超载。
（5）对所有施工人员做严格的安全技术书面交底，施工操作人员接受交底，掌握安全技术操作规程后应在书面交底上签字，做到人人熟知安全技术操作规程，人人遵守安全技术操作规程。安全责任层层落实。
（6）严格检查所使用架主材，不合格者坚决不予以使用。
（7）所有操作人员均应持证上岗，证件必须留施工现场待查，并做到人证相符。
（8）所有操作人员必须正确佩戴安全带、安全帽，安全带应高挂底用，并遵守施工现场的其他安全规章制度。
（9）操作人员在操作过程中不得吸烟、闲谈或做与工作无关的事。
（10）严格按照施工组织的施工顺序及搭设方法搭设，不得任意更改立杆、水平杆、连墙杆等的搭设间距。
（11）脚必须手架拆除按规范顺序一架一架地由上至下拆除，连墙杆应同时拆除，不得提前拆除。
（12）拆除施工人员在作业时佩戴安全带，对拆除的构件有组织的下运，不得抛扔。拆除时应设专人在架底周围看护、提醒过路安全。
八、验收标准和质量要求
1、脚手架的验收标准
检查和验收应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001、2002)8.1、8.2要求。
2、脚手架质量要求
在主节点处固定横向水平杆，纵向水平杆、剪刀撑、横向斜杆等用的直角扣件、旋转扣件的中心点的相互距离不应大于150㎜；各接头中心至主节点的距离不宜大于（纵距）的1/3；对接扣件开口朝上或朝内；各杆件端头伸出扣件边的长度小于100㎜；允许偏差：立杆垂直度2㎜、高 7㎜，间距20㎜，横距20㎜，纵距50㎜，横向水平杆两端高差20㎜，同跨两根高差10㎜。
3、 脚手架的检查和验收
（1）、脚手架应在下列阶段进行检查和验收；
A、钢梁安装完毕后及脚手架搭设前；
B、作业层上施工荷载前；
C、每搭设达至设计高度后；
D、遇有六级及以上大风和雨后；
E、停用超过一个月；
（2）每星期对脚手架检查下列项目
A、杆件的设置和连接，连墙点、支撑等的构造是否符合要求；
B、扣件螺栓是否松动，底座是否松动；
C、安全措施是否符合要求；
D、是否超载。
九、安全文明施工和环境保护保证错施
1、材质及其使用的安全技术措施
扣件的紧固程度不应小于40N.m,且不大于65N.m。对接扣件的抗拉承载力为3KN。扣件上的螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进水，直角扣件安装时开口不得向下，以保证安全。各杆件端头端头伸出扣件盖板边缘的长度不在小于100㎜。钢管有有严重锈蚀、压扁或裂纹不得使用。禁止使用脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、塑料混用。
2、脚手架搭设的安全技术要求
脚手架的基础必须经过夯实处理满足承载力要求，做到不积水、不沉
陷。搭设过程划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁无人指挥下作业。当松开和另一人有关的扣件时必须先告诉对方，并得到允许，以防附落伤人。开始搭设立杆时，应每隔6跨设置一根抛地撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度超过相邻连墙件以上两步。在搭设过程中应安全员、架子班长等进行检查、验收。每两步验收一次。
3、脚手架上施工的安全措施
1）结构施工阶段外脚手架每次搭设完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
2）严格控制施工荷载，脚手架不得集中堆料，施工荷载不得大于2KN/㎡，确保较大安全储备。施工时不允许多层同时作业，同时作业层数不得超过一层。当作业层高出其连墙件3.6米以上,且其上尚无连墙件时,应采取适当的临时撑接措施.定期检查脚手架,发现问题和隐患,要在施工前及时,以达到稳固,确保施工安全。
4、脚手架拆除的安全措施
1）拆架前，全面检查待拆脚手架，根据检查结果，拟定出作业计划，报请批准进行安全技术交底后才可拆除。架体拆除前，必须察看施工现场环境，包括架空线路，外脚手架、地面设施等各类障碍物、地锚、缆风绳、连墙杆及被架体各吊点、附件、电气装置，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳围护及竖立警示标志，地面应设专有指挥禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需要松开与另一人有关的扣件时应先通知对方采取防范措施，以防坠落。在拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚方可。每天拆架下班时，不应留下隐患部位。拆架严禁碰撞脚手架附近的电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件和两杆连着送到位地面。所有脚手架板，应自外向里搬运，以防脚手架和垃圾从高处坠落伤人，拆下的零配件要入容器内，用吊蓝吊下；拆下的钢管要绑扎牢固，双点吊，严禁从高空抛掷。
2）拆脚手架应设警戒区，并有专人负责警戒。
3）拆除脚手架前，应将脚手架上的留存材料、杂物等清理干净。
4）脚手架拆除顺序脚手板、栏杆、剪刀撑、牵杆、横杆、立杆、按自上而下先装后拆，逐步拆除，一步一清，不得采用踏步式拆法、不准上下同时作业，剪刀撑应先拆中间，再拆两头。
5）钢梁的拆除应用塔吊配合进行。
6）搭设脚手架必须由经过安全教育并有特种作业岗位证的架子工承担，凡患有高血压、心脏病者不得上脚手架操作。
7）搭设脚手架时工人必须戴安全帽，佩好安全带，工具和零配件要放在工具袋内，穿防滑鞋袖口、裤口要扎紧。
8）在靠近架空输电线路搭设脚手架时应按供电局规定确保一定的安全距离。
9）施工现场带电线路如无可靠的安全措施，一律不准通过脚手架。
10）严禁在脚手架上堆放钢管模板等施工材料，操作层设计荷载值按照250KG确保脚手架畅通及超载。
11）脚手架四角应有接地保护及避雷装置。
12）在混凝土浇筑后3天内不许搭挑架，一周内挑架上严禁堆放任何材料、机具。
5、文明施工要求
进入施工现场的人员必须戴安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场所有人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。严禁酗酒人员上架操作。上架人员上架均应走人行梯道。
6、 环境保护要求
安全网拆除时应避免扬尘，不允许从上往下抛掷安全网，清理架子上的杂物时装袋运下，应尽量避免扬尘。
十、力学计算
建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）第5.1.5条规定:50m以下的常用敞开式单、双排脚手架，当采用本规范6.1.1条规定的构造尺寸,且符合本规范表5.1.7注、第6章构造规定时,其相应杆件可不在进行设计计算。但墙连件、立杆地基承载力仍应根据实际荷载进行计算。
（一） 落地架外脚手架计算：本次落地架高度为13m＜50m，故不再进行计算。
（二）普通型钢悬挑脚手架计算书
型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
A、参数信息:
1.脚手架参数
双排脚手架搭设高度为 15 m，立杆采用单立杆；
搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.7m，立杆的步距为1.8 m；
内排架距离墙长度为0.30 m；
大横杆在上，搭接在小横杆上的大横杆根数为 0 根；
采用的钢管类型为 Φ48×3.0；
横杆与立杆连接方式为单扣件；
连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；
连墙件连接方式为双扣件；
2.活荷载参数
施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；
同时施工层数:1 层；
3.风荷载参数
本工程地处陕西西安市，基本风压0.35 kN/m2；
风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs 为0.214；
4.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m):0.1248；
脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；
安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；
脚手板类别:竹夹板；栏杆挡板类别:木脚手板挡板；
5.水平悬挑支撑梁
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.1m，建筑物内锚固段长度 1.9 m。
锚固压点压环钢筋直径(mm):16.00；
楼板混凝土标号:C40；
6.拉绳与支杆参数

悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
B、大横杆的计算:
按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值:P1=0.033 kN/m ；
脚手板的自重标准值:P2=0.35×0.7=0.245 kN/m ；
活荷载标准值: Q=3×0.7=2.1 kN/m；
静荷载的设计值: q1=1.2×0.033+1.2×0.245=0.334 kN/m；
活荷载的设计值: q2=1.4×2.1=2.94 kN/m；

图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)

图2 大横杆设计荷载组合简图(支座最大弯矩)
2.强度验算
跨中和支座最大弯距分别按图1、图2组合。
跨中最大弯距计算公式如下:
M1max = 0.08q1l2 + 0.10q2l2
跨中最大弯距为 M1max=0.08×0.334×1.52+0.10×2.94×1.52 =0.722 kN·m；
支座最大弯距计算公式如下:
M2max = -0.10q1l2 - 0.117q2l2
支座最大弯距为 M2max= -0.10×0.334×1.52-0.117×2.94×1.52 =-0.849 kN·m；
选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ =Max(0.722?06,0.849?06)/4490=189.087 N/mm2；
大横杆的最大弯曲应力为 σ = 189.087 N/mm2 小于 大横杆的抗压强度设计值 [f]=205 N/mm2，满足要求！
3.挠度验算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：
νmax = (0.677q1l4 + 0.990q2l4)/100EI
其中：静荷载标准值: q1= P1+P2=0.033+0.245=0.278 kN/m；
活荷载标准值: q2= Q =2.1 kN/m；
最大挠度计算值为：ν = 0.677?.278?5004/(100?.06?05?07800)+0.990?.1?5004/(100?.06?05?07800) = 5.169 mm；
大横杆的最大挠度 5.169 mm 小于 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！
C、小横杆的计算:
因为此时小横杆没有受到上部结构传来的力的作用，所以，小横杆不需要进行验算。
D、扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，该工程实际的旋转单扣件承载力取值为8.00kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(《建筑施工扣件式钢管脚手架安全技术规范》5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取8.00 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
大横杆的自重标准值: P1 = 0.033×1.5/2=0.025 kN；
脚手板的自重标准值: P3 = 0.35×0.7×1.5/2=0.184 kN；
活荷载标准值: Q = 3×0.7×1.5 /2 = 1.575 kN；
荷载的设计值: R=1.2×(0.025+0.184)+1.4×1.575=2.455 kN；
R < 8.00 kN，单扣件抗滑承载力的设计计算满足要求!
E、脚手架立杆荷载的计算:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值，为0.1248kN/m
NG1 = [0.1248+(1.50×0/2)×0.033/1.80]×15.00 = 1.872kN；
(2)脚手板的自重标准值；采用竹夹板，标准值为0.35kN/m2
NG2= 0.35×4×1.5×(0.7+0.3)/2 = 1.05 kN；
(3)栏杆与挡脚手板自重标准值；采用木脚手板挡板，标准值为0.14kN/m
NG3 = 0.14×4×1.5/2 = 0.42 kN；
(4)吊挂的安全设施荷载，包括安全网:0.005 kN/m2
NG4 = 0.005×1.5×15 = 0.112 kN；
经计算得到，静荷载标准值
NG = NG1+NG2+NG3+NG4 = 3.454 kN；
活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值
NQ = 3×0.7×1.5×1/2 = 1.575 kN；
考虑风荷载时,立杆的轴向压力设计值为
N = 1.2 NG+0.85×1.4NQ = 1.2×3.454+ 0.85×1.4×1.575= 6.02 kN；
不考虑风荷载时,立杆的轴向压力设计值为
N'=1.2NG+1.4NQ=1.2×3.454+1.4×1.575=6.35kN；
F、立杆的稳定性计算:
风荷载标准值按照以下公式计算
Wk=0.7μz19μs19ω0
其中 ω0 -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：ω0 = 0.35 kN/m2；
μz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：μz= 0.74；
μs -- 风荷载体型系数：取值为0.214；
经计算得到，风荷载标准值为:
Wk = 0.7 ×0.35×0.74×0.214 = 0.039 kN/m2；
风荷载设计值产生的立杆段弯矩 MW 为:
Mw = 0.85 ×1.4WkLah2/10 = 0.85 ×1.4×0.039×1.5×1.82/10 = 0.022 kN·m；
考虑风荷载时,立杆的稳定性计算公式
σ = N/(φA) + MW/W ≤ [f]
立杆的轴心压力设计值 ：N = 6.020 kN；
不考虑风荷载时,立杆的稳定性计算公式
σ = N/(φA)≤ [f]
立杆的轴心压力设计值 ：N = N'= 6.35kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得 ： k = 1.155 ；
计算长度系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得 ：μ = 1.5 ；
计算长度 ,由公式 l0 = kuh 确定：l0 = 3.118 m；
长细比: L0/i = 196 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.188
立杆净截面面积 ： A = 4.24 cm2；
立杆净截面模量(抵抗矩) ：W = 4.49 cm3；
钢管立杆抗压强度设计值 ：[f] =205 N/mm2；
考虑风荷载时
σ = 6019.65/(0.188?24)+22438.551/4490 = 80.515 N/mm2；
立杆稳定性计算 σ = 80.515 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
不考虑风荷载时
σ = 6350.4/(0.188?24)=79.667 N/mm2；
立杆稳定性计算 σ = 79.667 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
G、连墙件的计算:
连墙件的轴向力设计值应按照下式计算：
Nl = Nlw + N0
连墙件风荷载标准值按脚手架顶部高度计算μz＝0.92，μs＝0.214，ω0＝0.35，
Wk = 0.7μz20μs20ω0=0.7 ?.92?.214?.35 = 0.048 kN/m2；
每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 16.2 m2；
按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；
风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：
Nlw = 1.4×Wk×Aw = 1.094 kN；
连墙件的轴向力设计值 Nl = Nlw + N0= 6.094 kN；
连墙件承载力设计值按下式计算：
Nf = φ稟穂f]
其中 φ -- 轴心受压
