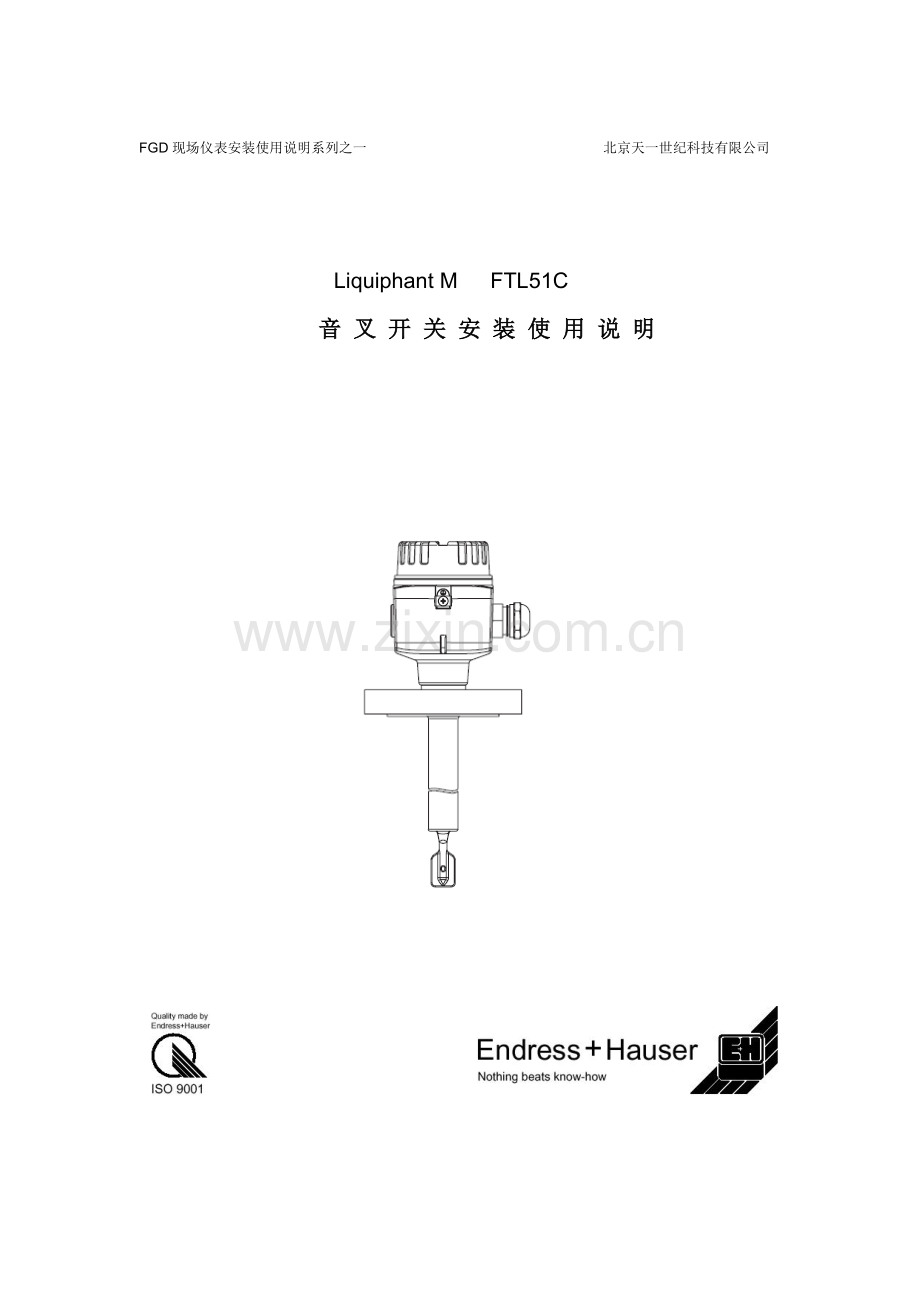

FGD现场仪表安装使用说明系列之一 北京天一世纪科技有限公司

Liquiphant M FTL51C
音 叉 开 关 安 装 使 用 说 明

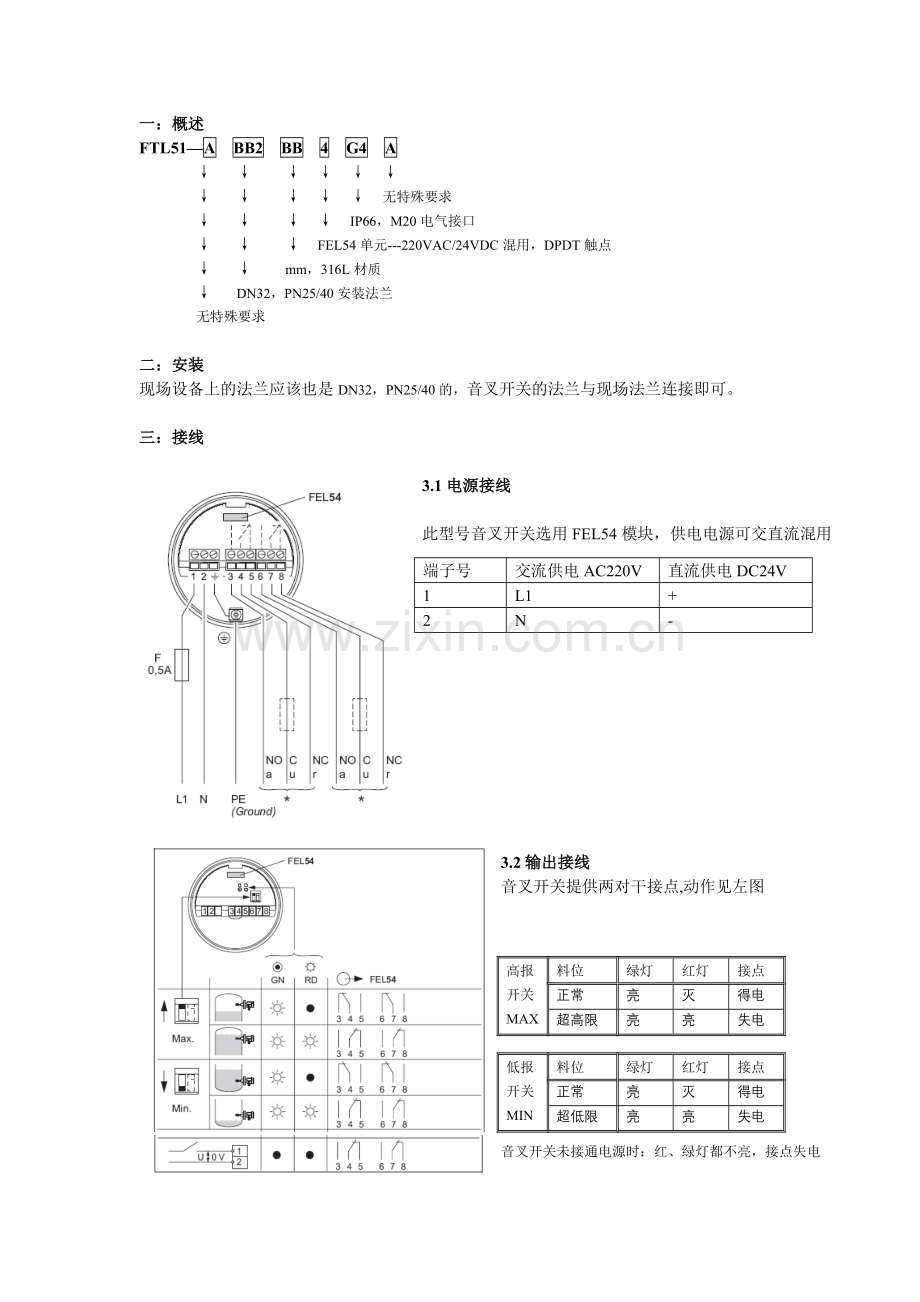

一：概述
FTL51—A BB2 BB 4 G4 A
↓ ↓ ↓ ↓ ↓ ↓
↓ ↓ ↓ ↓ ↓ 无特殊要求
↓ ↓ ↓ ↓ IP66，M20电气接口
↓ ↓ ↓ FEL54单元---220VAC/24VDC混用，DPDT触点
↓ ↓ mm，316L材质
↓ DN32，PN25/40安装法兰
无特殊要求

二：安装
现场设备上的法兰应该也是DN32，PN25/40的，音叉开关的法兰与现场法兰连接即可。

三：接线

3.1电源接线

此型号音叉开关选用FEL54模块，供电电源可交直流混用
端子号
交流供电AC220V
直流供电DC24V
1
L1
+
2
N
-

3.2输出接线
音叉开关提供两对干接点,动作见左图

高报
开关
MAX
料位
绿灯
红灯
接点
正常
亮
灭
得电
超高限
亮
亮
失电

低报
开关
MIN
料位
绿灯
红灯
接点
正常
亮
灭
得电
超低限
亮
亮
失电

音叉开关未接通电源时：红、绿灯都不亮，接点失电

举例：用音叉开关作为料仓高位报警开关
首先，将选择开关向上拨到MAX，将3，4端子作为报警输出端接出导线

未上电时，3，4端断开，红、绿灯都不亮
上电后，料位没有超过上限时，3，4端闭合，绿灯亮、红灯灭
上电后，料位超过上限时，3，4端断开，绿灯亮、红灯亮
