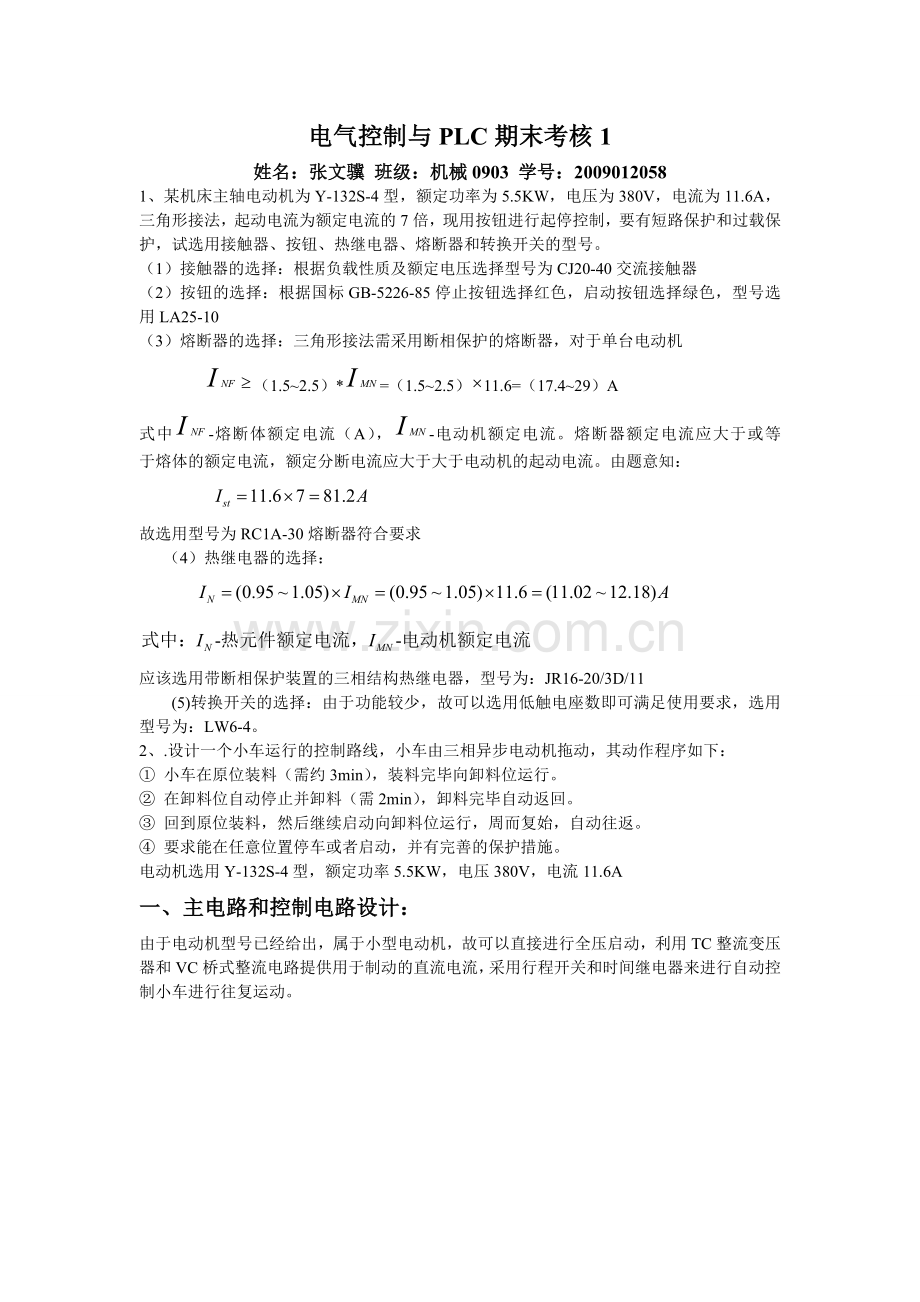

电气控制与PLC期末考核1
姓名：张文骥 班级：机械0903 学号：2009012058
1、 某机床主轴电动机为Y-132S-4型，额定功率为5.5KW，电压为380V，电流为11.6A，三角形接法，起动电流为额定电流的7倍，现用按钮进行起停控制，要有短路保护和过载保护，试选用接触器、按钮、热继电器、熔断器和转换开关的型号。
（1） 接触器的选择：根据负载性质及额定电压选择型号为CJ20-40交流接触器
（2） 按钮的选择：根据国标GB-5226-85停止按钮选择红色，启动按钮选择绿色，型号选用LA25-10
（3） 熔断器的选择：三角形接法需采用断相保护的熔断器，对于单台电动机
（1.5~2.5）*=（1.5~2.5）11.6=（17.4~29）A
式中-熔断体额定电流（A），-电动机额定电流。熔断器额定电流应大于或等 于熔体的额定电流，额定分断电流应大于大于电动机的起动电流。由题意知：

故选用型号为RC1A-30熔断器符合要求
（4）热继电器的选择：

应该选用带断相保护装置的三相结构热继电器，型号为：JR16-20/3D/11
(5)转换开关的选择：由于功能较少，故可以选用低触电座数即可满足使用要求，选用型号为：LW6-4。
2、.设计一个小车运行的控制路线，小车由三相异步电动机拖动，其动作程序如下：
① 小车在原位装料（需约3min），装料完毕向卸料位运行。
② 在卸料位自动停止并卸料（需2min），卸料完毕自动返回。
③ 回到原位装料，然后继续启动向卸料位运行，周而复始，自动往返。
④ 要求能在任意位置停车或者启动，并有完善的保护措施。
电动机选用Y-132S-4型，额定功率5.5KW，电压380V，电流11.6A
一、主电路和控制电路设计：
由于电动机型号已经给出，属于小型电动机，故可以直接进行全压启动，利用TC整流变压器和VC桥式整流电路提供用于制动的直流电流，采用行程开关和时间继电器来进行自动控制小车进行往复运动。

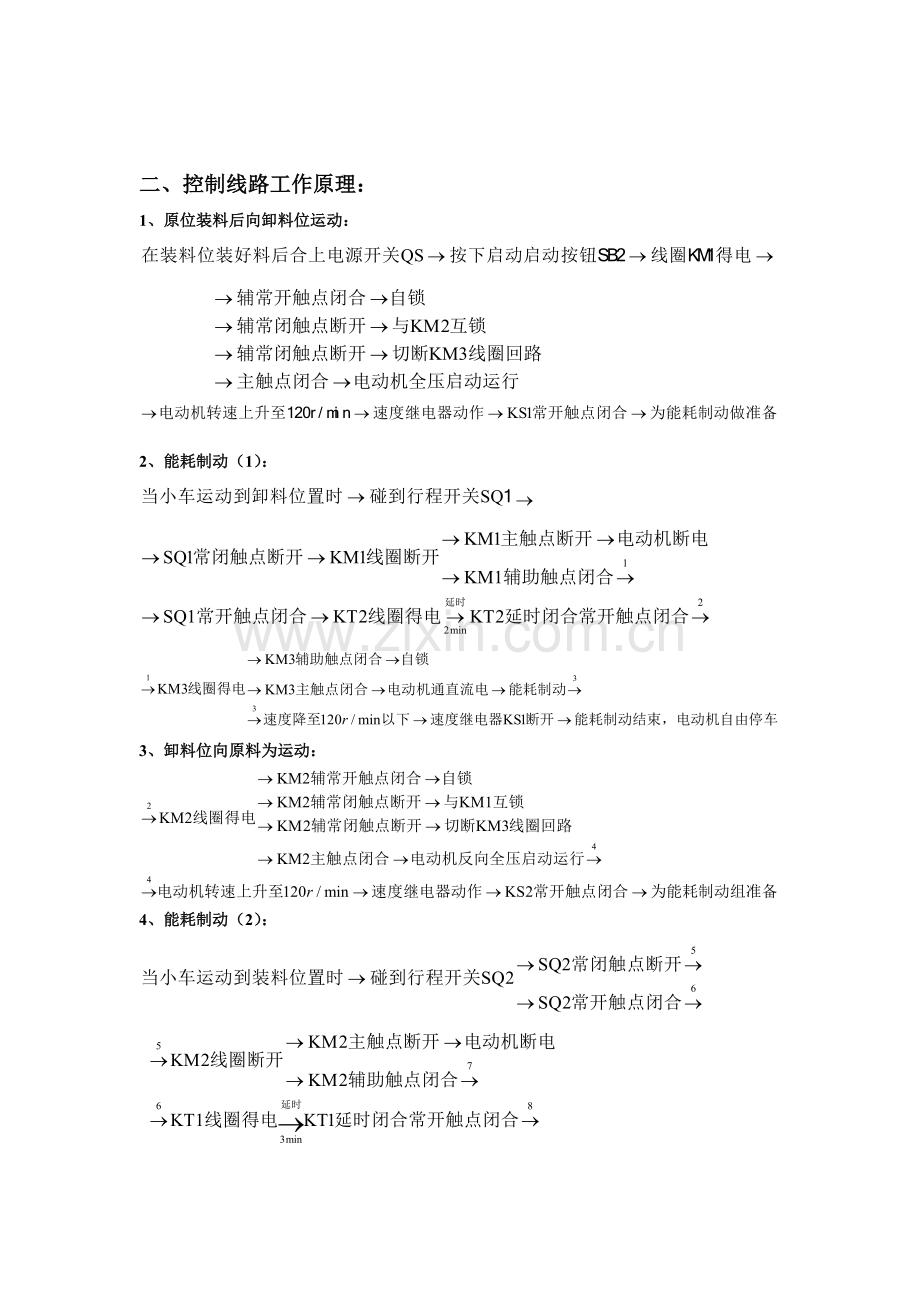

二、控制线路工作原理：
1、原位装料后向卸料位运动：

2、能耗制动（1）：

3、卸料位向原料为运动：

4、能耗制动（2）：

5、动作循环：

6、任意位置停车：
若小车速度小于120r/min时，如果是减速则处于能耗制动后的自由停车阶段，如果是加速或者速度大于120r/min，按下按钮SB1保证线圈KM1、KM2断电，同时线圈KM3通电，进行能耗制动，至停止。故小车在任何位置按下按钮SB1后小车均能任意位置停车。
7、任意位置启动：
（1） 任意位置正转

（2） 任意位置反转
电器原件的选择：
可以参照题1进行电气元件的选择
1、 接触器的选择：根据负载性质及额定电压选择型号为CJ20-40交流接触器
2、按钮的选择：根据国标GB-5226-85停止按钮选择红色，启动按钮选择绿色，型号选用LA25-10
3、熔断器的选择：三角形接法需采用断相保护的熔断器，对于单台电动机
（1.5~2.5）*=（1.5~2.5）11.6=（17.4~29）A
式中-熔断体额定电流（A），-电动机额定电流。熔断器额定电流应大于或等 于熔体的额定电流，额定分断电流应大于大于电动机的起动电流。由题意知：

故选用型号为RC1A-30熔断器符合要求
4、热继电器的选择：

应该选用带断相保护装置的三相结构热继电器，型号为：JR16-20/3D/11
5、 行程开关的选择：选用防护式直杆滚轮型，型号为LX32-2Q
6、 时间继电器的选择：由于对时间的要求精度不是太高，故可选择空气阻尼式时间继电器，型号选用JS23-3型。
7、 刀开关的选择：选用三极，控制功率为5.5KW电动机，额定电流20A，型号为HK2-20
电气原件选择列表
序号
名称
型号
数量
1
接触器
CJ20-40
3
2
按钮
LA25-20
3
3
熔断器
RC1A-30
6
4
热继电器
JR16-20/3D/11
3
5
行程开关
LX32-2Q
4
6
时间继电器
JS23-3
1
7
刀开关
HK2-20
1
8
电动机
Y-132S-4
1
