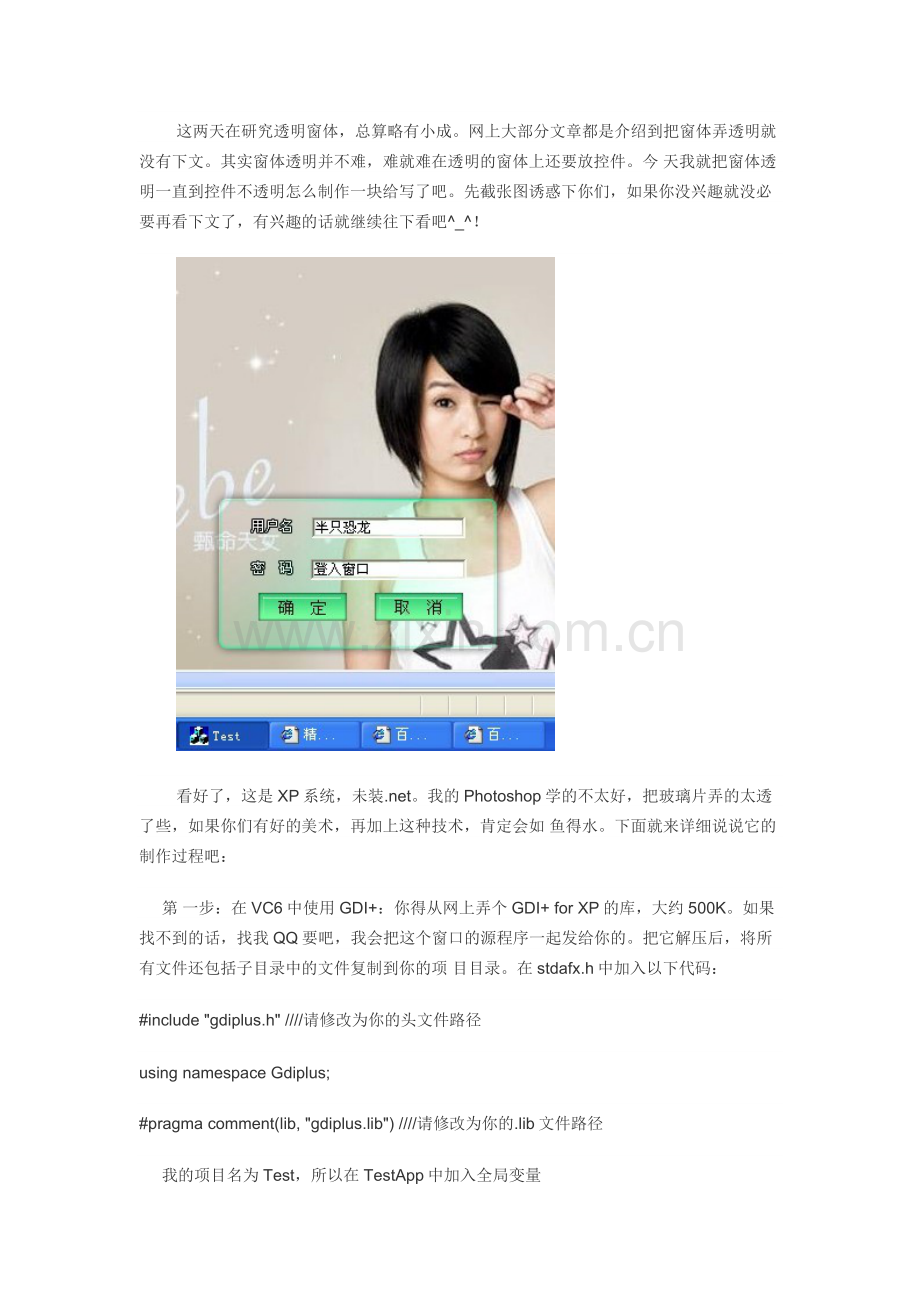

这两天在研究透明窗体，总算略有小成。网上大部分文章都是介绍到把窗体弄透明就没有下文。其实窗体透明并不难，难就难在透明的窗体上还要放控件。今 天我就把窗体透明一直到控件不透明怎么制作一块给写了吧。先截张图诱惑下你们，如果你没兴趣就没必要再看下文了，有兴趣的话就继续往下看吧^_^！
‍‍
‍看好了，这是XP系统，未装.net。我的Photoshop学的不太好，把玻璃片弄的太透了些，如果你们有好的美术，再加上这种技术，肯定会如 鱼得水。下面就来详细说说它的制作过程吧：
     第 一步：在VC6中使用GDI+：你得从网上弄个GDI+ for XP的库，大约500K。如果找不到的话，找我QQ要吧，我会把这个窗口的源程序一起发给你的。把它解压后，将所有文件还包括子目录中的文件复制到你的项 目目录。在stdafx.h中加入以下代码：
#include "gdiplus.h" ////请修改为你的头文件路径
using namespace Gdiplus;
#pragma comment(lib, "gdiplus.lib") ////请修改为你的.lib文件路径
     我的项目名为Test，所以在TestApp中加入全局变量
ULONG_PTR gdiplusToken;
     在BOOL CTestApp::InitInstance()中加入这两行：
GdiplusStartupInput gdiplusStartupInput;
GdiplusStartup(&gdiplusToken, &gdiplusStartupInput, NULL);
     记住在线程退出后要御掉GDI+，它很占资源的，在int CTestApp::ExitInstance() 中加入这行：
GdiplusShutdown(gdiplusToken);
     一切准备工作就绪，开始制作窗口了。
     二、制作PNG图像：这不是程序员的事，是美工的事，可是目前美术技术都是我一人，所以干脆连PNG一起教你们做了吧。
     先打开Photoshop（简称PS），打开一张背景图，在背景图上使用圆角矩形工具‍画个矩型，再用图层样式调出如下绿色玻璃片：
‍
‍什么？怎么个调出来的？你还真以为我什么都教你？要是我连PS的过程都写上来，那我干脆写本书得了。体谅一下吧，写教程是需要大量时间的，所以能 省则省。
     将背景去掉，将玻璃保存成PNG图片，不需要设置任何参数，PNG是自动使用这种与背景溶合透明的，强大吧^_^！ ‍再用同样的方法，制作绿色按钮‍，记住做界面的时候，一般要使用一种主色调，在这里我随便用了下绿色作为主色调，现在网络流行的是蓝色。文字则不能用RGB色彩，这样用户容易产生视觉疲 劳。我做这个界面只是想试试绿玻璃好不好看，结果觉得不怎么好看，以后有空再弄个蓝玻璃试试吧。
     按钮不需要保存成PNG，因为我不准备将它透明。至于这种“透明控件”的文章，你在网上一搜一大堆。
     继续吧！还要做其它3个按钮，“确定”的按下效果，“取消”的拾起和按下效果，在这里我就不截图了。
     美术都搞定，开始写代码。
     三、写代码之前，我先说说工序：先用SetWindowLong将对话框设置成层级窗体，再使用GDI+显示图片。显示成功后再用 UpdateLayeredWindow函数进行透明处理。
     现在问题出来了，你会发现你原来在窗口上画的控件一概不显示，怎么办呢？我是在这个窗口上再盖上另一个对话框，设置成启动窗体那种样式，所有消息 都在这个前景窗体上处理。
     问题又来了，前景窗体盖上去，后面窗口又看不见了，怎么办呢？我又想了办法，在前景窗体加了透明色，在这里我是用粉红色，因为在电脑中粉红色用的 最少，因为它很刺眼。用这个方法的缺点就是你的控件不能有粉红色。
     最后将两个按钮改成位图按钮即可。
     现在来看详细制作过程吧：
     定义成员变量：在TestDlg.h中定义
BLENDFUNCTION m_Blend;
HDC m_hdcMemory;
     改成层级窗体：在BOOL CTestDlg::OnInitDialog()函数中加入如下代码：
//窗体样式为0x80000为层级窗体
DWORD dwExStyle=GetWindowLong(m_hWnd,GWL_EXSTYLE);
SetWindowLong(m_hWnd,GWL_EXSTYLE,dwExStyle^0x80000);
     加载PNG图片：
//绘制内存位图
HDC hdcTemp=GetDC()->m_hDC;
m_hdcMemory=CreateCompatibleDC(hdcTemp);
HBITMAP hBitMap=CreateCompatibleBitmap(hdcTemp,500,500);
SelectObject(m_hdcMemory,hBitMap);
//使用GDI+载入PNG图片
HDC hdcScreen=::GetDC (m_hWnd);
RECT rct;
GetWindowRect(&rct);
POINT ptWinPos={rct.left,rct.top};
Graphics graph(m_hdcMemory);   //GDI+中的类
Image image(L"bk.png",TRUE);   //GDI+中的类
graph.DrawImage(&image,0,0,267,154); //后面两个参数要设置成跟图片一样大小，否则会失真
     窗口透明贴图：
//使用UpdateLayerWindow进行窗口透明处理
HMODULE hFuncInst=LoadLibrary("User32.DLL");
typedef BOOL (WINAPI *MYFUNC)(HWND,HDC,POINT*,SIZE*,HDC,POINT*,COLORREF,BLENDFUNCTION*,DWORD);
MYFUNC UpdateLayeredWindow;
UpdateLayeredWindow=(MYFUNC)GetProcAddress(hFuncInst,"UpdateLayeredWindow");
SIZE sizeWindow={267,154};
POINT ptSrc={0,0};
UpdateLayeredWindow( m_hWnd,hdcScreen,&ptWinPos,&sizeWindow,m_hdcMemory,&ptSrc,0,&m_Blend,2);
     使用上述代码后，运行程序，你会发现你的窗口已经是透明的了，下面进行控件处理：
     四、前景窗体
     新建对话框，画上控件，我在这里起名为COnWindow，随便起的，不要笑我^_^。
‍
读者奇怪的是，这上面怎么没有“用户名、密码”两个Label控件？不好意思，因为我的玻璃做的太透，这些文字在玻璃上已经很难看清楚，所以我干 脆用PS描了下边，直接画到前景上去了，就成了这种效果
‍
‍，忽优了你们一下，不好意思，快去画吧^_^。

     定义成员变量：在OnWindow.h中定义：
CBrush m_brush;   //背景画刷
CBitmapButton m_ok;
CBitmapButton m_cancel;
     设置画笔：在在BOOL COnWindow::OnInitDialog()加入一行：
   m_brush.CreateSolidBrush(RGB(255,0,255));   //背景设置为粉红色
     改为层级窗体：
//SetWindowsLong将窗体设置为层级窗体
DWORD dwExStyle=GetWindowLong(m_hWnd,GWL_EXSTYLE);
SetWindowLong(m_hWnd,GWL_EXSTYLE,dwExStyle|0x80000);
     设置透明色：
//用SetLayeredWindowAttributes设置透明色为0，它比UpdateLayeredWindow的使用要简单些
HMODULE hInst=LoadLibrary("User32.DLL");
typedef BOOL (WINAPI *MYFUNC)(HWND,COLORREF,BYTE,DWORD);
MYFUNC SetLayeredWindowAttributes = NULL;
SetLayeredWindowAttributes=(MYFUNC)GetProcAddress(hInst, "SetLayeredWindowAttributes");
SetLayeredWindowAttributes(this->GetSafeHwnd(),0xff00ff,0,1);
FreeLibrary(hInst);
     不要忘记把窗体前景刷成粉红色：在HBRUSH COnWindow::OnCtlColor(CDC* pDC, CWnd* pWnd, UINT nCtlColor) 消息映射函数中加入代码：
HBRUSH hbr = CDialog::OnCtlColor(pDC, pWnd, nCtlColor);
// TODO: Change any attributes of the DC here
if(nCtlColor=CTLCOLOR_DLG)
   return m_brush;
return   CDialog::OnCtlColor(pDC,   pWnd,   nCtlColor);
     现在要把前景窗体和背景窗体联动，这可是关键点：
     把 前景窗体设置成启动窗体，无标题栏，样式为Popup弹出式。写到这里，我不得不说的是：我曾想把前景窗体设置成Child，发现前景窗体又被“透明”掉 了，什么都看不见，郁闷呀，所以只好用OnMove消息来设计窗体同步了。如果有对窗体机制比较熟悉的高手朋友，希望帮助我用更好的解决方法。
     组合窗口，并保持联动：
     在TestDlg.h中加入头文件：#include "OnWindow.h"，再定义变量COnWindow *pChildWnd;
     在void CTestDlg::OnMove(int x, int y) 加入如下代码，看清楚了，这里是CTestDlg透明窗口。矩形的坐标运算你可以自己修改，关键要跟背景对齐：
CDialog::OnMove(x, y);
// TODO: Add your message handler code here
CRect rcWindow;                   // 使用MoveWindow函数的示例
GetWindowRect(rcWindow);
rcWindow.bottom-=10;
rcWindow.left+=10;
rcWindow.right-=10;
rcWindow.top+=20;
pChildWnd->MoveWindow(&rcWindow);
     创建窗体时：在int CTestDlg::OnCreate(LPCREATESTRUCT lpCreateStruct) 加入如下代码：
//创建子窗体
pChildWnd=new COnWindow(this);
pChildWnd->Create(IDD_ONWINDOW_DIALOG);
pChildWnd->ShowWindow(SW_SHOW);
     你现在看到窗体上没有标题栏吧？你把鼠标移到窗口顶部，还可以照样移动窗口，知道为什么吗？因为窗口虽然透明了，但是背景窗口的任何控件都是存在 的，只是不显示，它还能照样响应事件，不信你在背景窗口上放上个按钮试试。不错吧？又省掉一些代码。
     五、最后，我们来处理位图按钮：VC6的CBitmapButton::LoadBitmaps方法不能直接贴上16位真彩按钮，于是我将两个真 彩色按钮用Acdsee32转换成256色的，就可以直接载入了，相信你们也没看出来吧？
     处理成256色后，再在BOOL COnWindow::OnInitDialog() 写入代码：
//载入按钮位图
m_ok.LoadBitmaps(IDB_OK1,IDB_OK2);
m_cancel.LoadBitmaps(IDB_CANCEL1,IDB_CANCEL2);
m_ok.SubclassDlgItem(IDOK, this);
m_cancel.SubclassDlgItem(IDCANCEL, this);
     现在按下按钮只能关闭自己，给父窗口发个消息吧：在void COnWindow::OnOK()和void COnWindow::OnCancel() 都加入代码：
HWND hWnd=GetParent()->m_hWnd;
::SendMessage(hWnd,WM_CLOSE,0,0);
