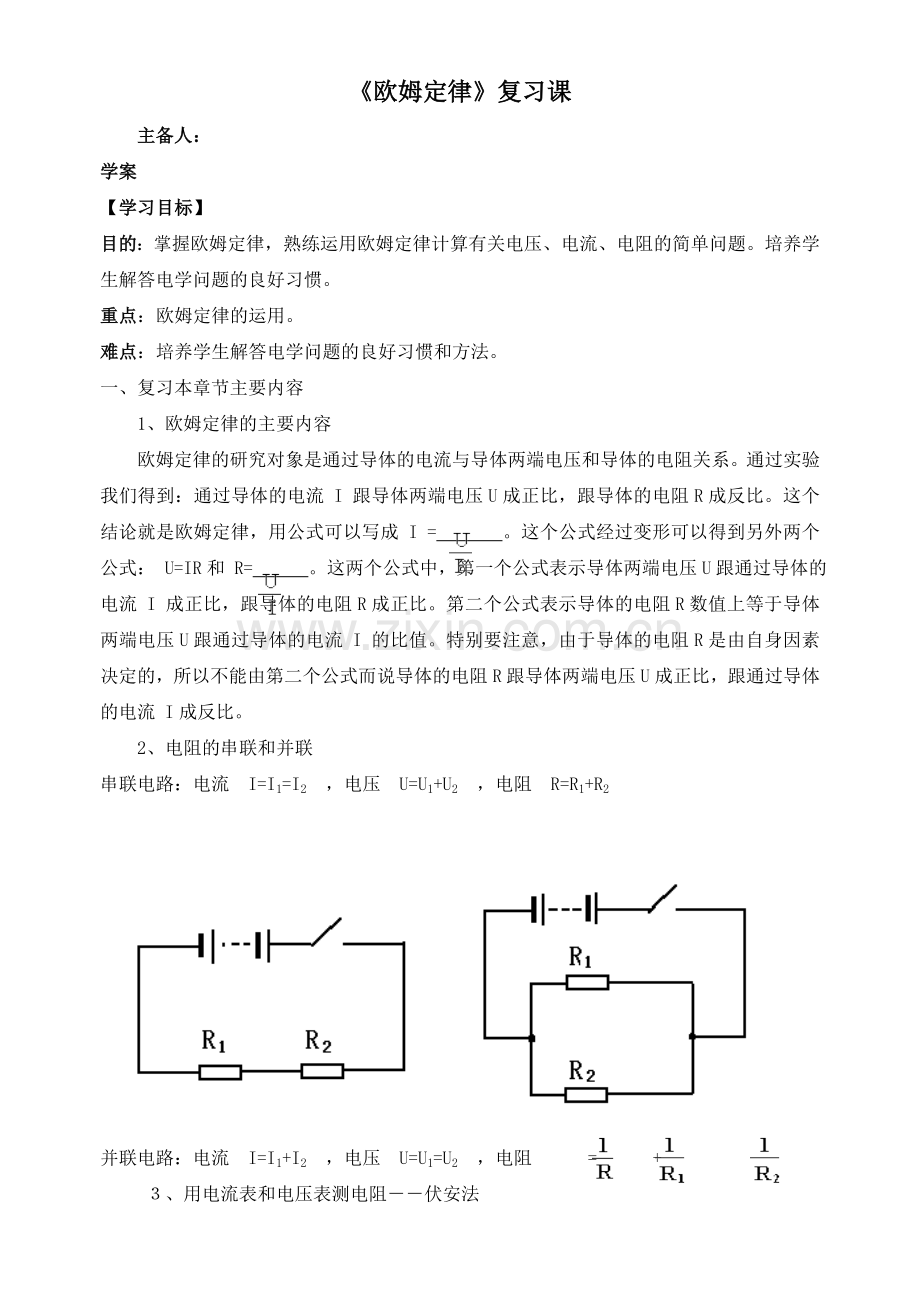

《欧姆定律》复习课
主备人：
学案
【学习目标】
目的：掌握欧姆定律，熟练运用欧姆定律计算有关电压、电流、电阻的简单问题。培养学生解答电学问题的良好习惯。
重点：欧姆定律的运用。
难点：培养学生解答电学问题的良好习惯和方法。
一、复习本章节主要内容
　　1、欧姆定律的主要内容
　　欧姆定律的研究对象是通过导体的电流与导体两端电压和导体的电阻关系。通过实验我们得到：通过导体的电流 I 跟导体两端电压U成正比，跟导体的电阻R成反比。这个结论就是欧姆定律，用公式可以写成 I = 。这个公式经过变形可以得到另外两个公式： U=IR和 R= 。这两个公式中，第一个公式表示导体两端电压U跟通过导体的电流 I 成正比，跟导体的电阻R成正比。第二个公式表示导体的电阻R数值上等于导体两端电压U跟通过导体的电流 I 的比值。特别要注意，由于导体的电阻R是由自身因素决定的，所以不能由第二个公式而说导体的电阻R跟导体两端电压U成正比，跟通过导体的电流 I成反比。
　　2、电阻的串联和并联
串联电路：电流　I=I1=I2 ，电压 U=U1+U2 ，电阻 R=R1+R2

并联电路：电流　I=I1+I2 ，电压 U=U1=U2 ，电阻 = +
　　３、用电流表和电压表测电阻－－伏安法
　　根据欧姆定律可以知道，只要测出电阻两端的电压和通过它的电流，就可以计算出它的电阻。实验中可以用滑动变阻器改变电阻两端的电压，读取几组电压值和电流值。引导学生画出电路图，请一位学生到黑板上画出实物联线图。

讲解例题
　　应用欧姆定律解题应注意的问题的方法：
　　1. 分析电路的结构；
　　2. 注意定律的同一性和同时性；
　　3. 根据电路特点从整体结构和局部拓宽思路。
例1 　　有一只小灯泡，它正常发光时灯丝的电阻是8.3欧，正常工作时电压是2.5伏。如果我们只有电压为6伏的电源，要使小灯泡正常工作,需要串联一个多大的电阻？如图所示。
方法1 从要求的目的逆向倒推
方法2 从整体到局部
方法3 根据电路特点

例2　　如图所示电路，电源电压保持6伏不变，L为标有"6V 1.8W"的小灯泡,
电阻R1=R2=10欧，求：
　（１）开关S1、S2怎样操作，灯L正常发光？
　（２）当S1、S2都断开时，伏特表的示数是多少？
　（３）当S1、S2都闭合时，安培表的示数是多少?
例3、如图所示，R1=4欧姆，R2=R3=8欧姆，电源电压为6伏特，电流表1、电流表2、电流表3的示数分别为I1、I2、I3，则I1、I2、I3的大小关系正确的是( )
(A)I1＞I2＞I3；(B)I1＜I2＜I3；
(C)I1=I2=I3(D)I1=I2＞I3

练习1
　　如图是用滑动变阻器改变电流强度的实验电路图，若灯泡电阻R=5欧，滑动变阻器R'最大阻值为10欧，电源电压为4.5伏，将开关闭合，则电流表最大示数为多少？电压表的最小示数为多少？

练习2
　　如图所示电路，电源电压保持不变，灯L标有“6V 6W”字样，滑动变阻器的最大阻值为12欧，当S1闭合,滑片P移到b端时，小灯泡正常发光，求：
1.电源电压为多少?
2.当S1闭合时，通过电源开关S的电流强度是多少?
3.当S1断开时，滑片P在a、b的中点时，灯泡两端的电压为多少？

练习3
　　如图18所示电路，R1=7Ω,R2=3Ω,当S闭合时，电压表的示数为21V，当S断开时，电压表的示数为14V。求R3的阻值。
V
R1
R2
R3
图12

(以上三题各有几种解法?)
注：以上三题选一题作课堂练习，另两题作课外练习。
