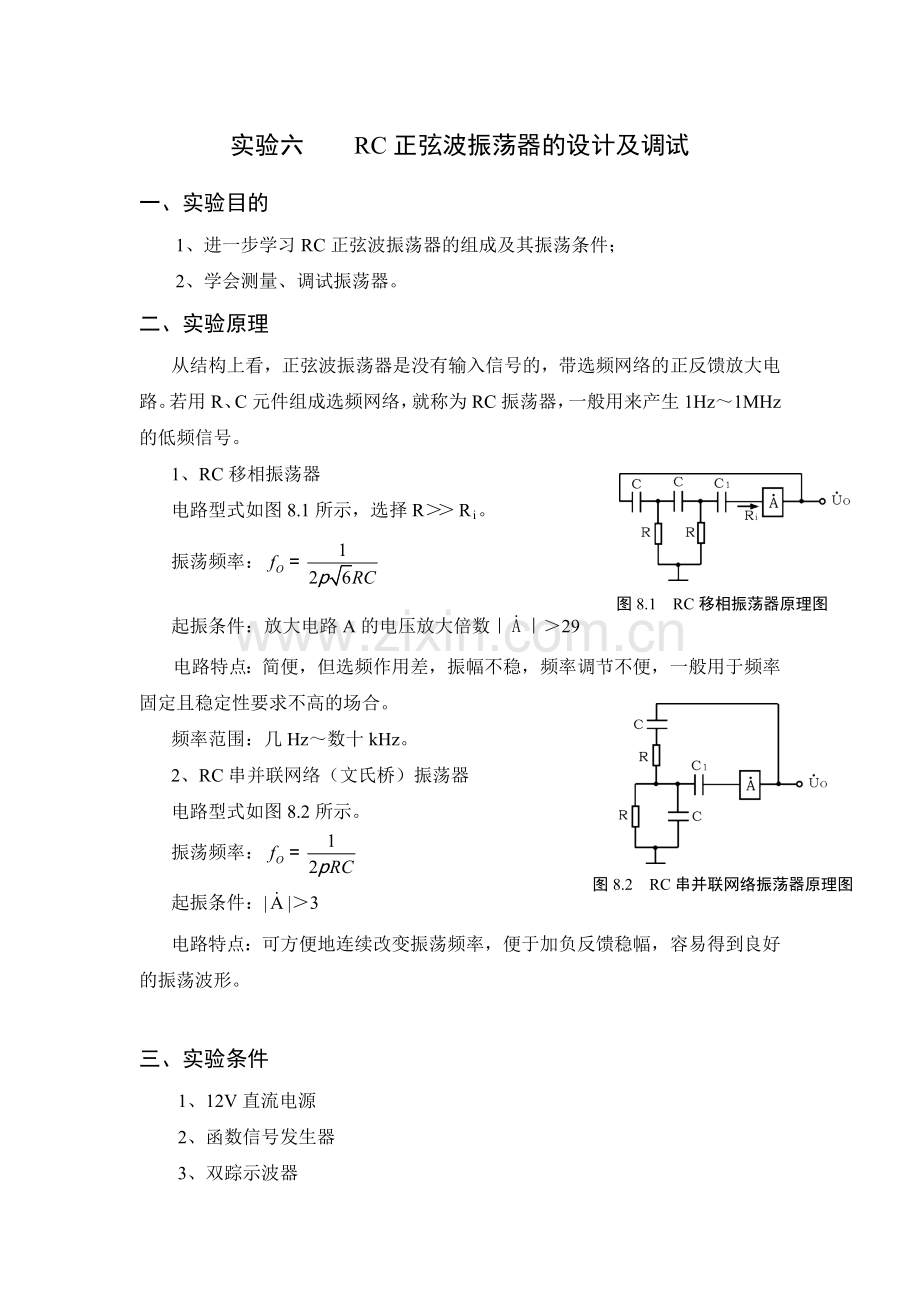

实验六 RC正弦波振荡器的设计及调试
一、实验目的
1、进一步学习RC正弦波振荡器的组成及其振荡条件；
2、学会测量、调试振荡器。
二、实验原理
从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大电路。若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1Hz～1MHz的低频信号。
图8.1 RC移相振荡器原理图
1、RC移相振荡器
电路型式如图8.1所示，选择R＞＞Ri。
振荡频率：
起振条件：放大电路A的电压放大倍数｜｜＞29
图8.2 RC串并联网络振荡器原理图
电路特点：简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合。
频率范围：几Hz～数十kHz。
2、RC串并联网络（文氏桥）振荡器
电路型式如图8.2所示。
振荡频率：
起振条件：||＞3
电路特点：可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

三、实验条件
1、12V直流电源
2、函数信号发生器
3、双踪示波器
4、频率计
5、直流电压表
6、3DG12×2或9013×2，电阻、电容、电位器等
四、实验内容
1、RC串并联选频网络振荡器
2、双T选频网络振荡器
3、RC移相式振荡器的组装与调试

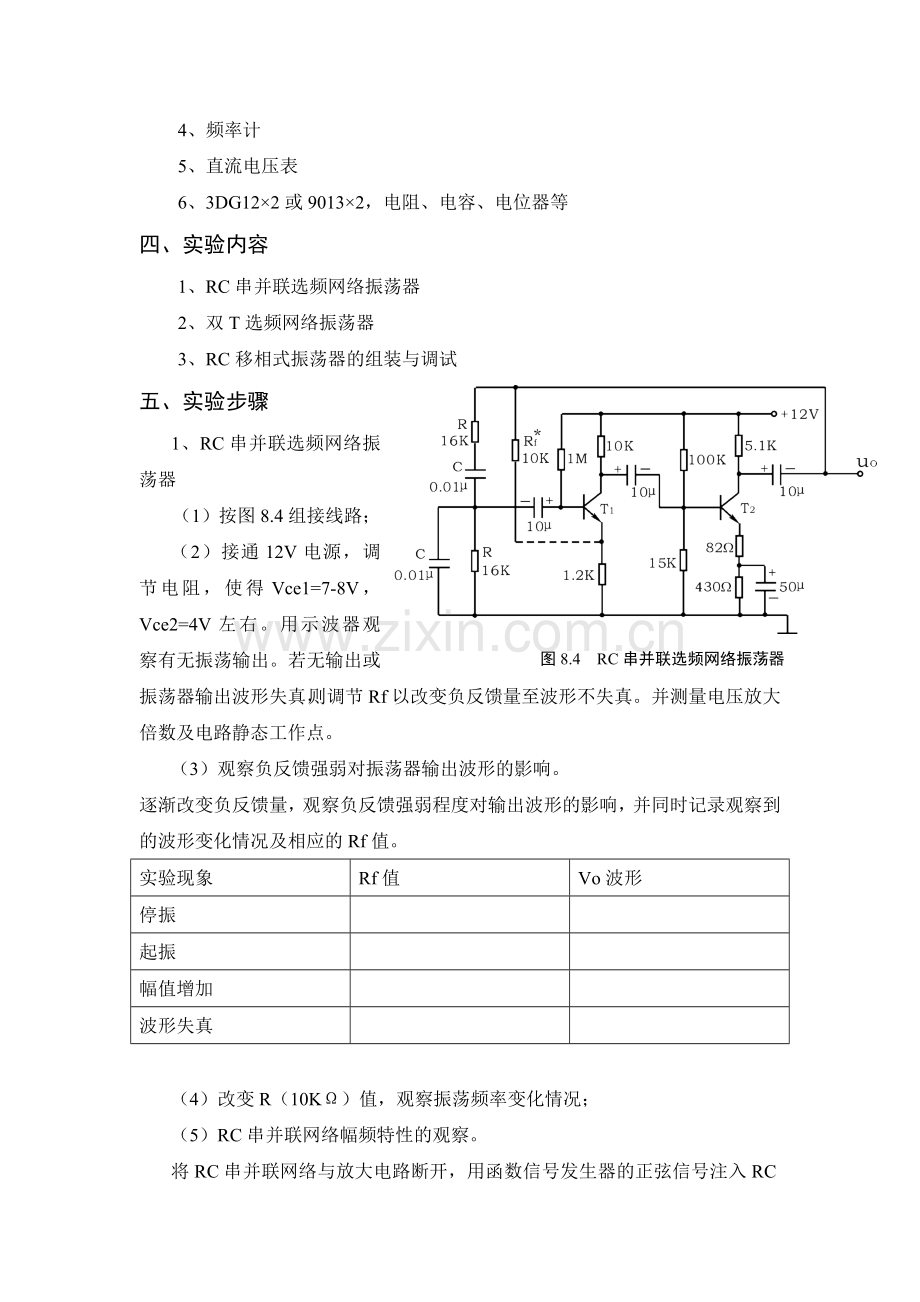

图8.4 RC串并联选频网络振荡器
五、实验步骤
1、RC串并联选频网络振荡器
（1）按图8.4组接线路；
（2）接通12V电源，调节电阻，使得Vce1=7-8V，Vce2=4V左右。用示波器观察有无振荡输出。若无输出或振荡器输出波形失真，则调节Rf以改变负反馈量至波形不失真。并测量电压放大倍数及电路静态工作点。
（3）观察负反馈强弱对振荡器输出波形的影响。
逐渐改变负反馈量，观察负反馈强弱程度对输出波形的影响，并同时记录观察到的波形变化情况及相应的Rf值。
实验现象
Rf值
Vo波形
停振

起振

幅值增加

波形失真

（4）改变R（10KΩ）值，观察振荡频率变化情况；
（5）RC串并联网络幅频特性的观察。
将RC串并联网络与放大电路断开，用函数信号发生器的正弦信号注入RC串并联网络，保持输入信号的幅度不变（约3V），频率由低到高变化，RC串并联网络输出幅值将随之变化，当信号源达某一频率时，RC串并联网络的输出将达最大值（约1V左右）。且输入、输出同相位，此时信号源频率为：
