2016年一级消防工程案例分析真题及答案解析.docx

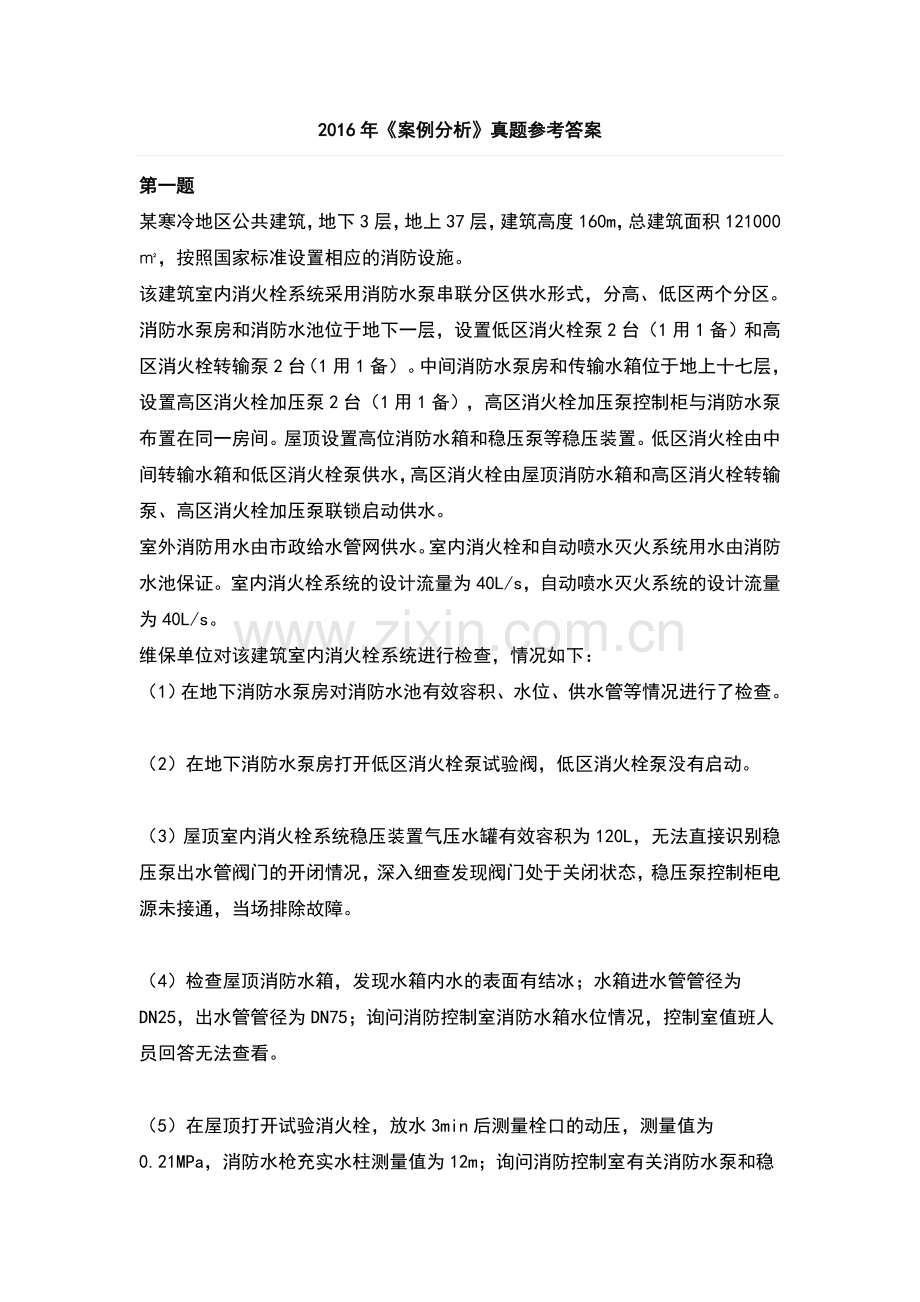

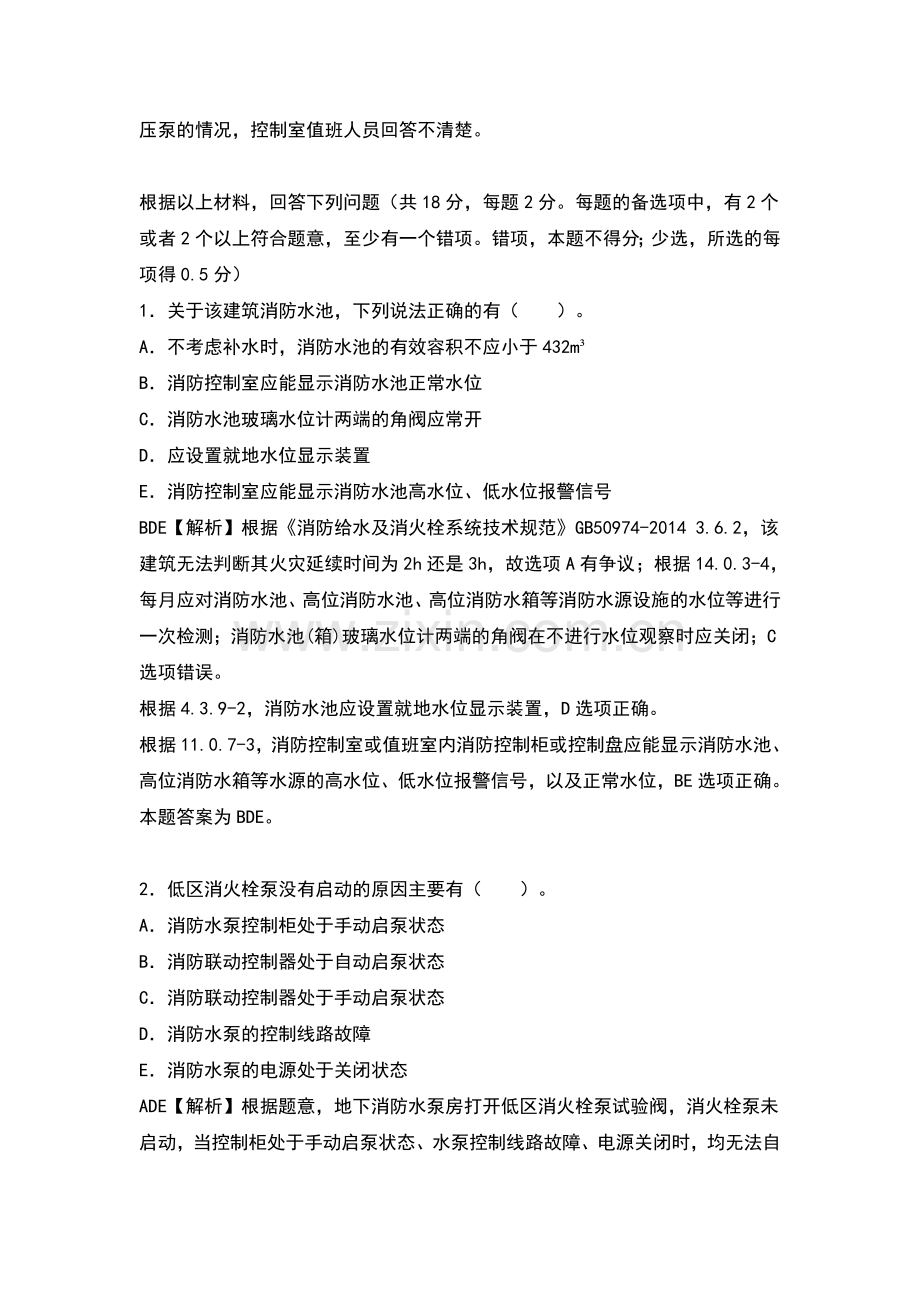

2016年案例分析真题参考答案第一题某寒冷地区公共建筑，地下3层，地上37层，建筑高度160m，总建筑面积121000，按照国家标准设置相应的消防设施。该建筑室内消火栓系统采用消防水泵串联分区供水形式，分高、低区两个分区。消防水泵房和消防水池位于地下一层，设置低区消火栓泵2台（1用1备）和高区消火栓转输泵2台（1用1备）。中间消防水泵房和传输水箱位于地上十七层，设置高区消火栓加压泵2台（1用1备），高区消火栓加压泵控制柜与消防水泵布置在同一房间。屋顶设置高位消防水箱和稳压泵等稳压装置。低区消火栓由中间转输水箱和低区消火栓泵供水，高区消火栓由屋顶消防水箱和高区消火栓转输泵、高区消火栓加压泵联锁启动供水。室外消防用水由市政给水管网供水。室内消火栓和自动喷水灭火系统用水由消防水池保证。室内消火栓系统的设计流量为40L/s，自动喷水灭火系统的设计流量为40L/s。维保单位对该建筑室内消火栓系统进行检查，情况如下：（1）在地下消防水泵房对消防水池有效容积、水位、供水管等情况进行了检查。（2）在地下消防水泵房打开低区消火栓泵试验阀，低区消火栓泵没有启动。（3）屋顶室内消火栓系统稳压装置气压水罐有效容积为120L，无法直接识别稳压泵出水管阀门的开闭情况，深入细查发现阀门处于关闭状态，稳压泵控制柜电源未接通，当场排除故障。（4）检查屋顶消防水箱，发现水箱内水的表面有结冰；水箱进水管管径为DN25，出水管管径为DN75；询问消防控制室消防水箱水位情况，控制室值班人员回答无法查看。（5）在屋顶打开试验消火栓，放水3min后测量栓口的动压，测量值为0.21MPa，消防水枪充实水柱测量值为12m；询问消防控制室有关消防水泵和稳压泵的情况，控制室值班人员回答不清楚。根据以上材料，回答下列问题（共18分，每题2分。每题的备选项中，有2个或者2个以上符合题意，至少有一个错项。错项，本题不得分；少选，所选的每项得0.5分）1关于该建筑消防水池，下列说法正确的有（ ）。A不考虑补水时，消防水池的有效容积不应小于432mB消防控制室应能显示消防水池正常水位C消防水池玻璃水位计两端的角阀应常开D应设置就地水位显示装置E消防控制室应能显示消防水池高水位、低水位报警信号BDE【解析】根据消防给水及消火栓系统技术规范GB50974-2014 3.6.2，该建筑无法判断其火灾延续时间为2h还是3h，故选项A有争议；根据14.0.3-4，每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测；消防水池(箱)玻璃水位计两端的角阀在不进行水位观察时应关闭；C选项错误。根据4.3.9-2，消防水池应设置就地水位显示装置，D选项正确。根据11.0.7-3，消防控制室或值班室内消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位，BE选项正确。本题答案为BDE。2低区消火栓泵没有启动的原因主要有（ ）。A消防水泵控制柜处于手动启泵状态B消防联动控制器处于自动启泵状态C消防联动控制器处于手动启泵状态D消防水泵的控制线路故障E消防水泵的电源处于关闭状态ADE【解析】根据题意，地下消防水泵房打开低区消火栓泵试验阀，消火栓泵未启动，当控制柜处于手动启泵状态、水泵控制线路故障、电源关闭时，均无法自动启动消防水泵，故ADE正确；根据火灾自动报警系统设计规范GB50116-2013 4.3.1，联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。BC错误。本题答案选ADE。3关于该建筑屋顶消火栓稳压装置，下列说法正确的有（ ）。A气压水罐有效储水容积符合规范要求B出水管阀门应常开并锁定C气压水罐有效储水容积不符合规范要求D出水管应设置明杆闸阀E稳压泵控制柜平时应处于停止启泵状态BCD【解析】根据消防给水及消火栓系统技术规范GB50974-2014 5.3.4，设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。本题屋顶消火栓系统稳压装置气压水罐的有效容积为120L，不符合规范要求，A选项错误，C选项正确；根据13.2.6-2，工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并应有明显标记，B选项正确；根据5.3.5，稳压泵吸水管应设置明杆闸阀，稳压泵出水管应设置消声止回阀和明杆闸阀，D选项正确；根据11.0.2，消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定，E选项错误。本题答案为BCD。4关于该建筑屋顶消防水箱，下列说法正确的有（ ）。A应采取防冻措施B进水管管径符合规范要求C出水管管径符合规范要求D消防控制室应能显示消防水箱高水位、低水位报警信号，E消防控制室应能显示消防水箱正常水位ADE【解析】根据消防给水及消火栓系统技术规范GB50974-2014 5.2.5，高位消防水箱间应通风良好，不应结冰，当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防冻措施，环境温度或水温不应低于5。A选项正确。根据5.2.6-5，进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32，进水管宜设置液位阀或浮球阀；题干进水管管径为DN25，B选项错误。根据5.2.6-9，高位消防水箱出水管管径应满足消防给水设计流量的出水要求，且不应小于DN100；C选项出水管管径为DN75，C选项错误。根据11.0.7-3，消防控制室或值班室内消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位，DE选项正确。本题答案为ADE。5关于屋顶试验消火栓检测，下列说法正确的有（ ）。A栓口动压符合规范要求B消防控制室应能显示高区消火栓加压泵的运行状态C检查人员应到中间消防水泵房确认高区消火栓加压泵启动情况D消防控制室应能显示屋顶消火栓稳压泵的运行状态E消防水枪充实水柱符合规范要求BD【解析】根据消防给水及消火栓系统技术规范GB50974-2014 7.4.12-2，高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所，消火栓栓口动压不应小于0.35MPa，且消防水枪充实水柱应按13m计算；其他场所，消火栓栓口动压不应小于0.25MPa，且消防水枪充实水柱应按10m计算。本题该建筑屋顶打开试验消火栓，放水3min后测量栓口的动压，测量值为0.21MPa，消防水枪充实水柱测量值为12m，故AE错误；根据11.0.7，消防控制室或值班室，应具有下列控制和显示功能：1.消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮；2.消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态；3.消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。故BD选项正确。消防控制室可以显示消防泵的运行状态，故检查人员可不到消防水泵再次确认，C选项错误。本题答案为BD。6关于该建筑中间转输水箱及屋顶消防水箱的有效储水容积，下列说法正确的有（ ）。A中间转输水箱有效储水容积不应小于36mB屋顶消防水箱有效储水容积不应小于50mC中间转输水箱有效储水容积不应小于60mD屋顶消防水箱有效储水容积不应小于36mE屋顶消防水箱有效储水容积不应小于100mCE【解析】根据消防给水及消火栓系统技术规范GB50974-2014 6.2.3-1，采用消防水泵串联分区供水时，宜采用消防水泵转输水箱串联供水方式，当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m，转输水箱可作为高位消防水箱。C选项正确。根据5.2.1-1，当建筑高度大于150m时，临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并不应小于100m。E选项正确。本题答案为CE。7关于该建筑高区消火栓加压泵，下列说法正确的是（ ）。A应有自动停泵的控制功能B消防控制室应能手动远程启动该泵C流量不应小于40L/sD从接到启泵信号到水泵正常运转的自动启动时间不应大于5minE应能机械应急启动BCE【解析】根据消防给水及消火栓系统技术规范GB50974-2014 11.0.2，消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定，A选项错误；根据11.0.7，消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮，B选项正确；该建筑室内消火栓设计流量为40L/s，选项C正确；根据11.0.3，消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min，D选项错误。根据11.0.12，消防水泵控制柜应设置机械应急启泵功能，E选项正确。本题答案为BCE。8关于该建筑高区消火栓加压泵控制柜，下列说法错误的有（ ）。A机械应急启动时，应确保消防水泵在报警后5min内正常工作B应采取防止被水淹的措施C防护等级不应低于IP30D应具有自动巡检可调、显示巡检状态和信号功能E控制柜对话界面英语英汉双语语言CE【解析】根据消防给水及消火栓系统技术规范GB50974-2014 11.0.12，机械应急启动时，应确保消防水泵在报警后5.0min内正常工作，A选项正确。根据11.0.10，消防水泵控制柜应采取防止被水淹没的措施，B选项正确。根据11.0.9，消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55。本题高区消火栓加压泵控制柜与消防水泵布置在同一房间，故防护等级不应低于IP55，C选项错误。根据11.0.18，消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。控制柜应具有自动巡检可调、显示巡检状态和信号等功能，且对话界面应有汉语语言，图标应便于识别和操作。D选项正确，E选项错误。本题答案为CE。9.关于该建筑室内消火栓系统维护管理，下列说法正确的有（ ）。A每季度应对消防水池、消防水箱的水位进行一次检查B每月应手动启动消防水泵运转一次C每月应模拟消防水泵自动控制的条件自动启动消防水泵运转一次D每月应对控制阀门铅封、锁链进行一次检查E每周应对稳压泵的停泵启泵压力和启泵次数等进行检查，并记录运行情况BD【解析】根据消防给水及消火栓系统技术规范GB50974-2014 14.0.3-4，每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测，A选项错误；根据14.0.4-1，每月应手动启动消防水泵运转一次，并应检查供电电源的情况，B选项正确；根据14.0.4-2，每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次，且应自动记录自动巡检情况，每月应检测记录，C选项错误；根据14.0.6-3，系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态，每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换，D选项正确；根据14.0.4-3，每日应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况，E选项错误。本题答案为BD。第二题某食品有限公司发生重大火灾事故，造成18人死亡，13人受伤，过火面积约4000，直接经济损失4000余万元。经调查，认定该起事故的原因为：保鲜恒温库内的冷风机供电线路接头处过热短路，引燃墙面聚氨酯泡沫保温材料所致。起火的保鲜恒温库为单层砖混结构，吊顶和墙面均采用聚苯乙烯板，在聚苯乙烯板外表面直接喷涂聚氨酯泡沫。毗邻保鲜恒温库搭建的简易生产车间采用单层钢屋架结构，外围护采用聚苯乙烯夹心彩钢板，吊顶为木龙骨和PVC板。车间按国家标准配置了灭火器材，无应急照明和疏散指示标志，部分疏散门采用卷帘门。起火时，南侧的安全出口被锁闭。着火当日，车间流水线南北两侧共有122人在进行装箱作业。保鲜库起火后，火势及有毒烟气迅速蔓延至整个车间。由于无人组织灭火和疏散，有12名员工在走道尽头的冰池处遇难。逃出车间的员工向领导报告了火情，10分钟后才拨打“119”报火警，有8名受伤员工在冰池处被救出。经查，该企业消防安全管理制度不健全，单位消防安全管理人员曾接受过消防安全专门培训，但由于单位生产季节性强，员工流动性大，未组织员工进行消防安全培训和疏散演练。当日值班人员对用火、用电和消防设施、器材情况进行了一次巡查后离开了车间。根据以上材料，回答下列问题（共18分，每题2分。每题的备选项中，有2个或者2个以上符合题意，至少有一个错项。错项，本题不得分分：少选，所选的每个选项得0.5分）：1该单位保鲜恒温库及简易生产车间在（ ）方面存在火灾隐患。A电气线路B防火分隔C耐火等级D安全疏散E灭火器材ABCD【解析】火灾由风机供电线路接头过热短路引起，由此可判断出电气线路方面存在火灾隐患，A选项正确。根据建筑设计防火规范GB50016-2014 6.2.8，冷库、低温环境生产场所采用泡沫塑料等可燃材料作墙体内的绝热层时，宜采用不燃绝热材料在每层楼板处做水平防火分隔。防火分隔部位的耐火极限不应低于楼板的耐火极限。冷库阁楼层和墙体的可燃绝热层宜采用不燃性墙体分隔。冷库的库房与加工车间贴邻建造时，应采用防火墙分隔，当确需开设相互连通的开口时，应采取防火隔间等措施进行分隔，隔间两侧的门应为甲级防火门。本案例毗邻保鲜恒温库搭建的简易生产车间采用单层钢屋架结构，外围护采用聚苯乙烯夹心彩钢板，吊顶为木龙骨和PVC板，故防火分隔和耐火等级均不符合要求，BC选项正确；根据题干表述，车间无应急照明和疏散指示标志，部分疏散门采用卷帘门，南侧安全出口被锁可知，车间在安全疏散方面存在火灾隐患，D选项正确。根据题干表述，车间按照国家标准配置了灭火器材，由此可判断灭火器材方面不存在火灾隐患，E选项错误。本题答案为ABCD。2保鲜恒温库及简易生产车间属于消防安全重点部位。根据消防安全重点部位管理的有关规定，应该采取的必备措施有（ ）。A设置自动灭火设施B设置明显的防火标志C严格管理，定期重点巡查D制定和完善事故应急处置方案E采用电气防爆措施BCD【解析】根据机关、团体、企业、事业单位消防安全管理规定（公安部61号令）第十九条，单位应当将容易发生火灾、一旦发生火灾可能严重危及人身和财产安全以及对消防安全有重大影响的部位确定为消防安全重点部位，设置明显的防火标志，实行严格管理。选项B正确；根据第二十五条，消防安全重点单位应当进行每日防火巡查，并确定巡查的人员、内容、部位和频次。其他单位可以根据需要组织防火巡查。巡查的内容中包含消防安全重点部位的人员在岗情况，C选项正确；消防安全重点部位的管理中，应急备战管理中要求各重点部位应制定灭火预案，组织管理人员及义务消防员结合实际开展灭火演练，D选项正确。保鲜恒温库及简易生产车间应根据实际情况设置消防设施和防爆措施，AE选项不属于必备措施，故AE选项错误。本题答案为BCD。3这次火灾事故中，造成人员伤亡的主要因素有（ ）。A当日值班人员事发时未在岗B建筑构件及墙体内保温采用了易燃有毒材料C消防安全重点部位不明确D部分安全出口被锁闭，疏散通道不畅通E员工未经过消防安全培训和疏散逃生演练ABDE【解析】C选项消防安全重点部位不明确在题干表述中并未提及，因此不能判定消防安全重点部位不明确是造成人员伤亡的主要因素，其他选项在题干中都有提及，本题答案为ABDE。4关于单位员工消防安全培训，依据有关规定必须培训的内容有（ ）。A消防技术规范B本单位、本岗位的火灾危险性和防火措施C报火警、扑救初起火灾的知识和技能D组织疏散逃生的知识和技能，E有关消防设施的性能，灭火器材的使用方法BCE【解析】根据机关、团体、企业、事业单位消防安全管理规定（公安部61号令）第三十六条，单位应当通过多种形式开展经常性的消防安全宣传教育。消防安全重点单位对每名员工应当至少每年进行一次消防安全培训。宣传教育和培训内容应当包括：1.有关消防法规、消防安全制度和保障消防安全的操作规程；2.本单位、本岗位的火灾危险性和防火措施；3.有关消防设施的性能、灭火器材的使用方法；4.报火警、扑救初起火灾以及自救逃生的知识和技能。公众聚集场所对员工的消防安全培训应当至少每半年进行一次，培训的内容还应当包括组织、引导在场群众疏散的知识和技能。D选项属于公共聚集场所对员工培训的内容，注意自救逃生和组织疏散逃生的区别，D选项错误；消防技术规范应该是设计人员需要熟知并掌握的，与单位员工的关系不大，其他选项都是单位员工消防安全培训必须培训的内容，本题答案为BCE。5依据有关规定，下列应该接受消防安全专门培训的人员有（ ）。A单位的消防安全责任人B装卸人员C专、兼职消防管理人员D电工E消防控制室值班、操作人员ACE【解析】根据机关、团体、企业事业单位消防安全管理规定（公安部61号令）第三十八条规定，下列人员应当接受消防安全专门培训：单位的消防安全责任人、消防安全管理人；专、兼职消防管理人员；消防控制室的值班、操作人员；其他依照规定应当接受消防安全专门培训的人员。BD选项装卸人员和电工应该不属于其他依照规定应接受消防安全专业培训的人员，可不接受消防安全专门培训。本题答案为ACE。6根据公安都令第61号机关、团体、企业、事业单位消防安全管理规定，单位消防安全制度应包括的主要内容有（ ）。A消防安全责任制B消防设施、器材维护管理C用火、用电安全管理D仓库收发管理E防火巡查、检查BCE【解析】根据机关、团体、企业事业单位消防安全管理规定（公安部61号令）第十八条，单位消防安全制度主要包括以下内容：消防安全教育、培训；防火巡查、检查；安全疏散设施管理；消防（控制室）值班；消防设施、器材维护管理；火灾隐患整改；用火、用电安全管理；易燃易爆危险物品和场所防火防爆；专职和义务消防队的组织管理；灭火和应急疏散预案演练；燃气和电气设备的检查和管理（包括防雷、防静电）；消防安全工作考评和奖惩；其他必要的消防安全内容。BCE选项正确；A选项为机关、团体、企业、事业等单位应当履行的消防安全职责；D选项不属于安全制度；故本题答案为BCE。7根据本案例描述，该单位存在的下列违反消防安全规定的情况，应依据机关、团体、企业、事业单位消防安全管理规定责令当场改正的有（ ）。A违章使用明火作业或者在具有火灾、爆炸危险的场所吸烟、使用明火B消防设施管理、值班人员和防火巡查人员脱岗C常闭式防火门处于开启状态，防火卷帘下堆放物品影响使用D消防控制室值班人员未持证上岗E将安全出口上锁、遮挡，或者占用、堆放物品影响疏散通道畅通BE【解析】根据机关、团体、企业事业单位消防安全管理规定（公安部61号令）第三十一条，对下列违反消防安全规定的行为，单位应当责成有关人员当场改正并督促落实：（一）违章进入生产、储存易燃易爆危险物品场所的；（二）违章使用明火作业或者在具有火灾、爆炸危险的场所吸烟、使用明火等违反禁令的；（三）将安全出口上锁、遮挡，或者占用、堆放物品影响疏散通道畅通的；（四）消火栓、灭火器材被遮挡影响使用或者被挪作他用的；（五）常闭式防火门处于开启状态，防火卷帘下堆放物品影响使用的；（六）消防设施管理、值班人员和防火巡查人员脱岗的；（七）违章关闭消防设施、切断消防电源的；（八）其他可以当场改正的行为。结合本案例，可发现只有BE选项在案例中有表述，本题答案为BE。8根据有关规定，消防安全重点单位制定的灭火和应急疏散预案应当包括（ ）等内容。A领导机构及其职责B报警和接警处置程序C自动消防设施保养程序D应急疏散的组织程序和措施E扑救初期火灾的程序和措施ABDE【解析】根据机关、团体、企业事业单位消防安全管理规定第三十九条，消防安全重点单位制定的灭火和应急疏散预案应当包括下列内容：1.组织机构，包括：灭火行动组、通讯联络组、疏散引导组、安全防护救护组；2.报警和接警处置程序；3.应急疏散的组织程序和措施；4.扑救初起火灾的程序和措施；5.通讯联络、安全防护救护的程序和措施。故ABDE正确；C选项不属于灭火和应急疏散预案的范畴，本题答案为ABDE。9根据本案例描述和消防安全管理的相关规定，单位发生火灾时，应当立即实施灭火和应急疏散预案。在这次火灾事故中，该单位未能做到（ ）。A及时报警B启动消防灭火系统C迅速扑救火灾D启动防排烟系统E及时疏散人员ACE【解析】根据题意可知，保鲜库起火后，火势及有毒烟气迅速蔓延至整个车间。由于无人组织灭火和疏散，有12名员工在走道尽头的冰池处遇难。逃出车间的员工向领导报告了火情，10分钟后才拨打“119”报火警，有8名受伤员工在冰池处被救出。故由此可以判断，该单位未能做到迅速扑救火灾、及时疏散人员和及时报警，故ACE正确。BD选项在本案的描述中未体现，故不选。本题答案为ACE。第三题消防技术服务机构受东北某造纸企业委托，对其成品仓库设置的干式自动喷水灭火系统进行检测。该仓库地上2层，耐火等级二级，建筑高度15.8m。建筑面积7800，纸类成品为堆垛式仓储，堆垛最高为6.3m。仓库除配置干式自动灭火系统外，还设置了室内消火栓系统和火灾自动报警系统等消防设施，厂区内环状消防供水管网（管径DN250mm）保证室内、外消防用水，消防水泵设计扬程为1.0MPa。屋顶消防水箱最低有效水位至仓库地面的高差为20m，水箱的有效水位高度为3m。厂区共有2个相互连通的地下消防水池，总容积为1120m。干式自动喷水灭火系统设有一台干式报警阀，放置在距离仓库约980m的值班室内（有采暖），喷头型号为ZSTX15-68（）。检测人员核查相关系统试压及调试记录后，有如下发现：（1）干式自动喷水灭火系统管网水压强度及严密性试验均采用气压试验代替，且末对管网进行冲洗。（2）干式报警阀调试记录中，没有发现开启系统试验阀后报警阀启动时间及水流到试验装置出口所需时间的记录值。随后进行现场测试，情况为：在干式自动喷水灭火系统最不利点处开启末端试水装置，干式报警阀加速排气阀随后开启，6.5min后干式报警阀水力警铃开始报警，后又停止（警铃及配件质量、连接管路均正常），末端试水装置出水量不足。人工启动消防泵加压，首层的水流指示器动作后始终不复位。查阅水流指示器产品进场验收记录、系统竣工验收试验记录等，均未发现问题。根据以上材料，回答下列问题（共21分）：1. 指出干式自动喷水灭火系统有关组件选型、配置存在的问题，并说明如何改正。存在问题：喷头型号为ZSTX15-68（）不符合要求；改正措施：应采用干式下垂型或直立型喷头，动作温度选用57。存在问题：干式报警阀组放置位置不符合要求；改正措施：应就近安装在仓库附近。存在问题：干式报警阀组数量不符合要求；改正措施：应增加一个干式报警阀组。注：喷头型号ZSTX15-68（）表示该喷头为下垂型喷头，动作温度为68，根据自动喷水灭火系统设计规范GB50084-2001（2005年版）6.1.2，闭式系统的喷头，其公称动作温度宜高于环境最高温度30。根据6.1.4，干式系统、预作用系统应采用直立型喷头或干式下垂型喷头。该造纸厂位于东北地区，环境温度一般较低，选用动作温度为57的喷头比较适宜。该造纸厂仓库的危险级别为仓库危险级，根据5.0.5-1，仓库危险级级的堆垛储物仓库当储物高度为6.0-7.5m时，其喷水强度为22L/min，根据7.1.2，当喷水强度12L/min时，一个喷头的最大保护面积为9，故该仓库共需要喷头数为78009867只，根据6.2.3，一个干式报警阀组最大保护喷头数为500只，故该仓库需要配置至少2个干式报警阀组。根据6.2.6，报警阀组宜设在安全及易于操作的地点，故放置在距离仓库约980m的值班室内（有采暖）不妥。（注释部分为辅助理解而补充的内容，非参考答案，下同。）2.分析该仓库消防给水设施存在的主要问题。存在的主要问题：屋顶消防水箱的高度不能满足静水压力的最低要求。厂区设置两个互相连通的地下消防水池，总容积为1120m存在问题。注：静水压力就是水静止的压力，也就是水箱水位高度-栓口位置高度。由题意可知，最不利点消火栓静水压力为20+3-15.8+1.1=8.3m，即0.083MPa，该建筑面积为7800，体积V=780015.8=123240m20000m，根据消防给水及消火栓系统技术规范GB50974-2014 5.2.2，工业建筑最不利点处的静水压力不应低于0.10MPa，当建筑体积小于20000m时，不宜低于0.07MPa,故该建筑屋顶消防水箱的高度不能满足静水压力的最低要求，应设置稳增压设施。根据消防给水及消火栓系统技术规范GB50974-2014 4.3.6，消防水池的总蓄水有效容积大于500m时，宜设两格能独立使用的消防水池；当大于1000m时，应设置能独立使用的两座消防水池。每格(或座)消防水池应设置独立的出水管，并应设置满足最低有效水位的连通管，且其管径应能满足消防给水设计流量的要求。3.检测该仓库内消火栓系统是否符合设计要求时，应出几支水枪？按照国家标准有关自动喷永灭火系统设置场所火灾危险等级的划分规定，该仓库属于什么级别？自动喷水灭火系统的设计喷水持续时间为多少？该仓库同时使用的消防水枪为4支，应全数检查仓库的危险级别为仓库危险级2h注：根据消防给水及消火栓系统技术规范GB50974-2014 表3.5.2，建筑高度h24m且体积V5000m的丙类仓库，其消火栓设计流量为20L/s，同时使用消防水枪数为4支。根据自动喷水灭火系统设计规范GB50084-2001（2005年版）附录A可知，该仓库的危险级别为仓库危险级。根据自动喷水灭火系统设计规范GB50084-2001（2005年版）5.0.5-1，仓库危险级级的堆垛储物仓库当储物高度为6.0-7.5m时，其喷水持续时间为2h。4.干式自动喷水灭火系统试压及调试记录中存在的主要问题是什么？存在的主要问题:干式自动喷水灭火系统管网水压强度及严密性试验不能采用气压试验替代未对管网进行冲洗干式报警阀调试记录中，没有记录开启系统试验阀后报警阀启动时间及水流到试验装置出口所需时间不得大于1min没有记录注：根据自动喷水灭火系统施工及验收规范GB50261-2005 6.1.2，强度试验和严密性试验宜用水进行。根据6.1.1，管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。根据附录C.0.4，自动喷水灭火系统联动试验记录应由施工单位质量检查员填写，建立工程师（建设单位项目负责人）组织施工单位项目负责人进行验收，并按表C.0.4填写。5.开启末端试水装置测试出哪些问题？原因是什么？存在问题：干式报警阀报警太迟；原因：报警阀组管路过长。存在问题：末端试水装置出水量不足；原因：管网压力不足或堵塞注： 根据自动喷水灭火系统设计规范GB50084-2001 8.0.9，干式系统的配水管道充水时间，不宜大于1min；预作用系统与雨淋系统的配水管道充水时间，不宜大于2min。在对干式报警阀组检测时，开启末端试水装置1min后，其出水压力不得低于0.05MPa，出水量不足的原因可能是管网压力不足或堵塞。6. 指出导致水流指示器始终不复位的原因。桨片被管腔内杂物卡阻调整螺母与触头未调试到位电路接线脱落注：水流指示器故障表现为打开末端试水装置，达到规定流量时水流指示器不动作，或者关闭末端试水装置后，水利指示器反馈信号仍然显示为动作信号。第四题某一级耐火等级的四星级旅馆建筑，建筑高度为128.0m，下部设置3层地下室（每层层高3.3m）和4层裙房，裙房的建筑高度为22.4m，高层主体东侧为旅馆主入口，设置了长12m，宽6m、高5m的门廊，北侧设置员工出入口。建筑主体三层（局部四层）以上外墙全部设置玻璃幕墙。旅馆客房的建筑面积为50-96，外窗全部为不可开启窗扇的外窗。建筑周围设置宽度为6m的环形消防车道，消防车道的内边缘距离建筑外墙6m-22m；沿建筑高层主体东侧和北侧连续设置了宽度为15m的消防车登高操作场地，北侧的消防车登高操作场地距离建筑外墙12m，东侧距离建筑外墙6m。地下一层设置总建筑面积为7000的商店，总建筑面积980的卡拉0K厅（每间房间的建筑面积小于50，和1个建筑面积为260的舞厅；地下二层设置变配电室（干式变压器）、常压燃油锅炉房和柴油发电机房等设备用房和汽车库：地下三层设置消防水池、消防水泵房和汽车库。在地下一层，娱乐区域与商店之间采用防火墙完全分隔，卡拉0K区域每隔180-200设置了2.00h耐火极限的实体墙，每间卡拉0K的房门均为防烟隔音门。舞厅与其他部位的分隔为2.00h耐火极限的实体墙和乙级防火门：商店内的相邻防火分区之间均有一道宽度为9m（分隔部位长度大于30m）且符合规范要求的防火卷帘。裙房的地上一、二层设置商店，三层设置商店和宝宝乐等儿童活动场所，四层设置餐饮场所和电影院。一层的商店采用轻质墙体在吊顶下将商店隔成每间建筑面积小于100的多个小商铺，每间商铺的门口均通向主要疏散通道，至最近安全出口的直线距离均为5m-35m；商铺的进深为8m。裙房与高层主体之间用防火墙和甲级防火门进行了分隔，裙房和建筑的地下室均按国家标准要求的建筑面积和分隔方式划分防火分区。高层主体中的疏散楼梯间、客房、公共走道的地面均为阻燃地毯（B1级），客房墙面贴有墙布（B2级）；旅馆大堂和商店的墙面和地面均为大理石（A级）装修，顶棚均为石膏板（A级）。建筑高层主体、裙房和地下室的疏散楼梯均按国家标准要求采用了防烟楼梯间或封闭楼梯，地下楼层的疏散楼梯在首层与地上楼层的疏散楼梯已采用符合要求的防火隔墻和防火门完全分隔。地下一层商店有3个防火分区分别借用了其他防火分区2.4m的疏散宽度，且均不大于需借用疏散宽度的防火分区所需疏散净宽度的30%，每个防火分区的疏散净宽度（包括借用的疏散宽度）均符合国家标准的规定，商店区域的总疏散净宽度为39.6m（各防火分区的人员密度均按0.6人/取值）。建筑按国家标准设置了自动喷水灭火系统、室内外消火栓系统、火灾自动报警系统、防烟系统及灭火器等，每个消火栓箱内配置消防水带、璃防水枪、消防水泵接合器直接设置在高层主体北侧的外墙上。地下室、商店、酒店区的公共走道和建筑面积大干100的房间均按国家标准设置了机械排烟系统。根据以上材料，回答下列问题（共21分）：1.指出该建筑在总平面布局方面存在的问题，并简述理由。存在的问题：主体北侧消防车登高操作场地距离建筑外墙12m；理由：消防车操作场地靠建筑外墙一侧边缘距离外墙建筑外墙不宜小于5m，且不应大于10m。注：根据建筑设计防火规范GB50016-2014 7.2.4，消防车登高操作场地应与消防车道连通，场地靠建筑外墙一侧的边缘距离建筑外墙不宜小于5m，且不应大于10m，场地的坡度不宜大于3%。（注释部分为辅助理解而补充的内容，非参考答案，下同。）2.指出该建筑在平面布置方面存在的问题，并简述理由。存在问题：（1）地下一层舞厅建筑建筑面积为260；理由：歌舞娱乐放映游艺场所布置在地下时，其一个厅、室的建筑面积不应大于200。注：根据建筑设计防火规范GB50016-2014 5.4.9，确需布置在地下或四层及以上楼层时，一个厅、室的建筑面积不应大于200；（2）地下二层设置的变配电房、锅炉房和柴油发电机；理由：锅炉房、变配电房和柴油发电机房均不应布置在人员密集场所的下一层或贴邻，地下一层设置的商店和卡拉0K厅属于人员密集场所。注：根据建筑设计防火规范GB50016-2014 5.4.12，燃油或燃气锅炉、油浸变压器、充有可燃油的高压电容器和多油开关等。宜设置在建筑外的专用房间内；确需贴邻民用建筑布置时，应采用防火墙与所贴邻的建筑分隔，且不应贴邻人员密集场所，该专用房间的耐火等级不应低于二级；确需布置在民用建筑内时，不应布置在人员密集场所的上一层、下一层或贴邻。根据5.4.13，布置在民用建筑内的柴油发电机房不应布置在人员密集场所的上一层、下一层或贴邻。（3）消防水泵房设置在地下三层；理由：消防水泵房不应设置在地下三层及以下。注：根据消防给水及消火栓系统技术规范GB50974-2014 5.5.12-2，附设在建筑物内的消防水泵房，不应设置在地下三层及以下，或室内地面与室外出入口地坪高差大于10m的地下楼层。3.指出该建筑在防火分区和防火分隔方面存在的问题，并简述理由。一层的商店采用轻质墙体在吊顶下将商店隔成每间建筑面积小于100的多个小商铺；理由：轻质隔墙应砌至梁或楼板的基层，不能只分隔到吊顶下。卡拉OK区域每隔180-200设置了2.00耐火极限的实体墙；理由：厅、室之间应采用耐火极限不低于2.00h的防火隔墙。每间卡拉0K的房门均为防烟隔音门；理由：卡拉0K的房门应为乙级防火门。舞厅与其他部位采用耐火的极限为2.00h的实体墙；理由：歌舞娱乐放映游艺场所与其他部位的分隔应采用耐火极限不低于2.00h的防火隔墙。注：根据建筑设计防火规范GB50016-2014 5.4.9，歌舞厅、录像厅、夜总会、卡拉0K厅(含具有卡拉OK功能的餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(不包括洗浴部分)、网吧等歌舞娱乐放映游艺场所(不含剧场、电影院)的布置应符合下列规定：不应布置在地下二层及以下楼层；宜布置在一、二级耐火等级建筑内的首层、二层或三层的靠外墙部位；不宜布置在袋形走道的两侧或尽端；确需布置在地下一层时，地下一层的地面与室外出入口地坪的高差不应大于10m；确需布置在地下或四层及以上楼层时，一个厅、室的建筑面积不应大于200；厅、室之间及与建筑的其他部位之间，应采用耐火极限不低于2.00h的防火隔墙和1.00h的不燃性楼板分隔，设置在厅、室墙上的门和该场所与建筑内其他部位相通的门均应采用乙级防火门。4.指出该建筑在安全疏散方面存在的问题，并简述理由。存在问题：商店区域的总疏散净宽度为39. 6m；理由：商店总建筑面积为7000，人员密度为0.6人/，地下人员密集的厅、室百人疏散净宽度为1m，所以商店区域最小疏散总净宽
