学案1地球和地图市公开课一等奖省优质课赛课一等奖课件.pptx

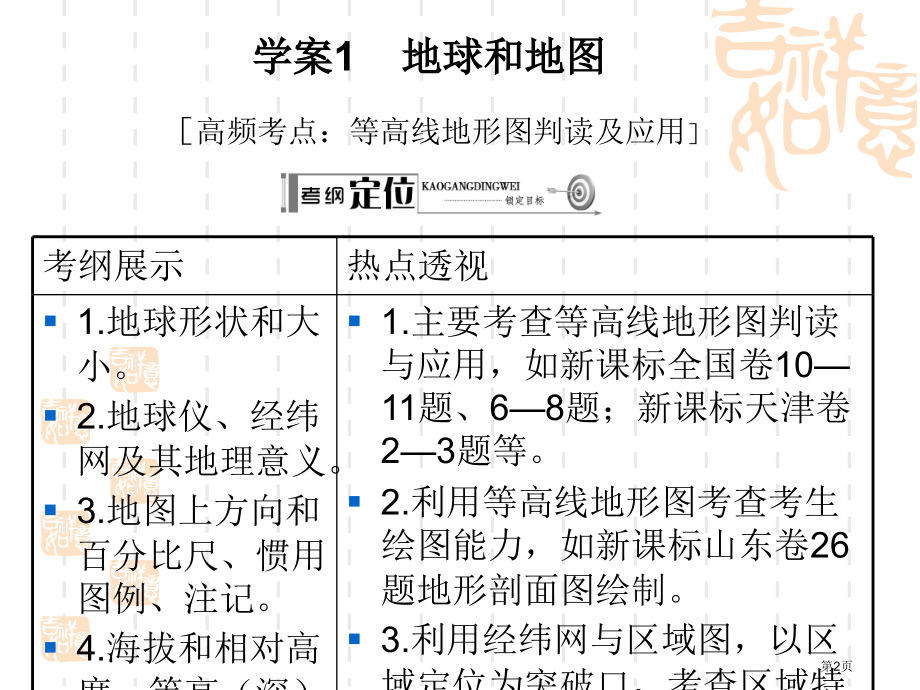

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二单元 宇宙的中地球,第一章 行星地球,第1页,学案1 地球和地图,高频考点：等高线地形图判读及应用,考纲展示,热点透视,1.地球形状和大小。,2.地球仪、经纬网及其地理意义。,3.地图上方向和百分比尺、惯用图例、注记。,4.海拔和相对高度、等高（深）线和地形图、地形剖面图。,1.主要考查等高线地形图判读与应用，如新课标全国卷1011题、68题；新课标天津卷23题等。,2.利用等高线地形图考查考生绘图能力，如新课标山东卷26题地形剖面图绘制。,3.利用经纬网与区域图，以区域定位为突破口，考查区域特征和区域差异。,4.利用经纬网图考查学生识图、析图能力和计算能力，如福建卷第10题。,第2页,第3页,2.地图三要素是指_、_、_图例和注记。,（1）图中每条线上数值指是_（海拔、相对高度）。,（2）图中各条实线是_连线，其中A处表示_，B处表示山谷，C处表示山脊，D处表示_；E处表示_。,4.地形剖面图：能够更直观地反应出某条剖面线上_和_。,3.等高线地形图（如图1.1-1-1所表示）,第4页,答：,1.赤道 东西 北纬 南纬 相等 南北 东经 西经 位置 2.百分比尺 方向 3.（1）海拔（2）海拔相同点 山顶 陡崖 鞍部 4.地势起伏 坡度陡缓,第5页,1.定“方向”,理论依据：经线指示南北方向，纬线指示东西方向。,（1）方格状经纬网图上经线和纬线呈直线。如图,1.1-1-2，A在B西北方向。,（2）弧线式经纬网图（以极点经纬网图为例）。,如图1.1-1-3中，A、B两点位于同一纬线上，根,据自转方向判断B在A正东方。图1.1-1-3,B、C位于同一经线上，依据极点位置判断C位,于B正南方。,C、A既不在同一经线上，也不在同一纬线上，,依据以上原理分别判断东西、南北方向，可确定,C在A东南方。,第6页,2.定“距离”,（1）依据纬度差定经线长度：纬度1,实际经线弧优点处相等，大约是111,km,如图1.1-1-4中图1.1-1-4AB。若两,地在同一条经线上，只要知道两地纬,度差，就能够计算出两地之间距离。,（2）依据经度差定纬线长度：经度相,差1纬线弧长由低纬向高纬递减，大约是111cos km(表示该纬线纬度数值)，如图1.1-1-4中AC。,（3）图1.1-1-4中BC距离可依据勾股定理大致估算出。,第7页,3.定“范围”,（1）相同纬度且跨经度数相同两幅图，其所表示地域面积相等。,（2）跨经纬度数相同地图，纬度越高，表示实际范围越小。,（3）图幅相同两幅图，中心点纬度相同，则跨经纬度越广，所表示实际范围越大，百分比尺越小。,第8页,4.定“最短航线”,地球上两点间最短航线为球面最短距离，即经过两点大圆劣弧长度。（注：所谓大圆，是指过图1.1-1-5地心平面与球面交线。）,（1）同一经线上两点，其最短距离劣弧线就在经线上（如图1.1-1-5中AB）。,（2）同一纬线(除赤道外)上两点，其最短距离劣弧线向较高纬度凸（如图1.1-1-5中同一条纬线上MK之间最短航线是MPK，而不是MQK，赤道上除外）。,（3）晨昏线上两点，因为晨昏线本身就是一个大圆，故两点最短航线就是两点之间晨昏线较短一弧线（即劣弧线）。,第9页,（1）关于赤道对称两点：经度相同；纬度相反，数值相等，如A（40N,20W）与B(40S,20W)。,图1.1-1-6（2）关于地轴对称两点：经度相对，和为180；纬度相同，如A（40N，20W）与C（40N，160E）。,（3）关于地心对称两点（对跖点）：经度相对，和为180；纬度相反，数值相等，如A（40N,20W）与D(40S,160E)。,第10页,（1）从北京看东京，方位与距离组合最靠近(),A.东南，km B.西北，km,C.东南，5000 km D.西北，5000 km,【例1】图1.1-1-7是世界局部区域图。读图，回答（1）（2）题。,A,第11页,（2）图中()A.甲、乙、丙、丁四地中甲、丁相距最近 B.A、B、C所表示区域面积中C面积最大C.a、b、c、d四地中d地没有发生过地震 D.E、F、G、H四地中F地没有冰川分布,本题组考查经纬网图判读与应用，以及区域空间定位、区域地理特征判断。第（1）题，由图可直接看出东京位于北京东南方位。依据图上经纬度间隔，两城市纬度差约为40N-35N=5,经度差约为25，所以两市南北距离为5111(km),东西距离约25111cos40(km),最终依据三角形两边之和大于第三边定理，得出两市距离CA。图中d地位于板块消亡边界，地震频繁；F位于青藏高原，海拔高，有冰川分布,。,A,第12页,B,D,（1）该岛位于北京(),A.东南方向,B.东北方向,C.西南方向,D.西北方向,（2）该岛出现最大范围极昼南北跨度约有(),A.180千米,B.1800千米,C.400千米,D.4000千米,读世界某海岛位置图1.1-1-8，回答（1）（2）题。,第13页,第（1）题，依据图中经纬度可知，该岛应位于北京西北方向。第（2）题，纬度相差1经线长为111千米，夏至日北极圈及其以北地域会出现极昼现象，依据图中北极圈到北纬70间距，大致估算即可。,第14页,第15页,2.百分比尺大小与地形坡度、风力大小关系（1）若等高距和等高线疏密程度相同时：百分比尺越大，坡度越陡；百分比尺越小，坡度越缓。（2）若等压差和等压线疏密相同时：百分比尺越大，风力越大；百分比尺越小，风力越小。（3）若等高（压）线疏密、百分比尺、图幅相同时：等高距（等压差）越大，坡度越大（风力越大）；等高距（等压线）越小，坡度越小（风力越小）。,第16页,（1）甲图中河流三角洲位于乙图中河流三角洲方向(),A.西南 B.东北 C.东南 D.西北,（2）甲、乙两图所采取百分比尺(),A.甲大于乙 B.乙大于甲,C.甲乙相同 D.无法判断,【例2】读图1.1-1-9中甲、乙两图分别示意世界著名三角洲。回答（1）（2）题。,图1.1-1-9,B,A,第17页,第（1）题，依据两图经纬度和海陆轮廓可知，甲图为密西西比河三角洲，乙图为尼罗河三角洲。密西西比河三角洲位于尼罗河三角洲西南方向。选A项。第（2）题，依据经纬线判断图上距离大小即可得出结论。选B项。,读图确定地理位置，审图确定百分比尺,解答本题关键一是读图确定区域空间地理位置、方向，二是审图确定区域范围百分比尺大小。确定区域空间地理位置、方向依据主要是经纬度大小，经线指示南北方向、纬线指示东西方向。确定区域范围百分比尺大小依据是经纬度差，在相同纬度线上，经度差越大，表示区域范围越大，百分比尺就越小。在相同经度线上，纬度差越大，表示区域范围越大，百分比尺就越小；纬度差越小，表示区域范围越小，百分比尺就越大。,第18页,南部苏丹于当地时间7月9日0时宣告正式从苏丹分离，并成立南苏丹共和国，成为世界上最新国家。读图1.1-1-10，回答以下问题。,图1.1-1-10,第19页,（1）南苏丹首都位于北京(116E,40N)_方向。,（2）若一架飞机沿最短飞行路线从地飞往地，其飞行方向是_。,（3）甲、乙两幅图相比较，百分比尺较大是_图；若甲图中地和地图上距离为2.22 cm,则甲图百分比尺约为_（数字式）。,（4）结合图中信息，描述南苏丹地理位置特点。,（1）西南,（2）先东北，后东南,（3）乙1300 000 000,（4）位于非洲东部（或东北部）内陆，地处热带。,第20页,本题主要考查经纬网判读和地图三要素分析。第（1）题，在乙图中读出南苏丹首都朱巴经纬网坐标，与北京相比较即可。南苏丹首都朱巴大致位于（6N，32E）。第（2）题，依据球面上最短距离求算知识分析。、地位于北半球同一纬度圈上但不在同一经线圈上，所以从地飞往地最短航线是先飞向东北，后飞向东南。第（3）题，依据百分比尺大小与表示内容详略关系回答。所表示内容详细地图，百分比尺较大，所以是乙图。先求算出两地实际距离，再计算百分比尺。地（位于60N）和地（位于赤道）位于同一经线上，两地实际距离为60110 km/1=6600 km,则百分比尺为2.22666 000 000=1300 000 000。第（4）题，描述地理位置，普通从经纬度位置、海陆位置、相对位置等方面回答。,第21页,第22页,第23页,第24页,2.利用等高线图进行区位选择,（1）选择水库库区：宜选择在河谷、山谷地域或选在“口袋形”洼地或小盆地，这些地域库容量大，且有较大集水面积。,（2）确定公路、铁路线：普通情况下，一是利用有利地形、地势，选择坡度较缓、距离较短、弯路较少路线；二是线路要与等高线平行；三是尽可能防止经过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。,（3）进行农业区规划：依据等高线反应出来地形类型、地势起伏、坡度陡缓、水源条件，因地制宜选择农林牧渔合理布局方案。,（4）确定引水路线：一是引水路线尽可能短；二是尽可能防止经过山脊等障碍；尽可能利用地势，使水自流。,（5）工业区、居民区选择：工业区宜建在地形平坦开阔，且交通便利，水源充分，靠近资源地域。居民区最好建在依山傍水、地势开阔平坦向阳地带，以及交通便利、远离污染地域。,（6）确定港口或码头位置：港口、码头应选择在等深线密集且等深线离岸近地方。另外，还要从避风条件和筑港条件进行比较。,第25页,【例3】新课标卷图1.1-1-11示意某小区域地形，图中等高距为100 m,瀑布落差为72 m。据此回答（1）（2）题。,第26页,（1）Q地海拔可能为()A.90m B.230m C.340m D.420m（2）桥梁附近河岸与山峰高差最靠近()A.260m B.310m C.360m D.410m,本题组考查等高线图判读。第（1）题，河流分布于山谷中。结合等高距，可推知图中邻近河流干流两侧等高线数值均为300m。图中干流右侧与支流相交等高线应凸向高处，由此深入推导出Q处邻近等高线数值为400m，所以Q地海拔在400m到500m之间。第（2）题，由上题思绪分析可知，瀑布顶部海拔不高于300m,所以瀑布底部海拔不高于228m(30072),又桥梁位于瀑布下游，故桥梁附近河岸海拔应为200m228m。最终导出桥梁附近河岸与山峰高差为352m380m。,D,C,第27页,位于两条等高线之间闭合区域，假如其值与两侧等高线中较低值相等，则闭合区域内海拔高度低于其等高线值；假如闭合等高线值与两侧等高线较高值相等，则闭合区域内海拔高度比其等高线值更高，即“大于大，小于小”。如图1.1-1-12，A、B周围等高线都呈闭合曲线，依据闭合等高线判断规律可确定：A200m，即A为洼地，B为山丘。,闭合等高线区域内海拔高度判断,第28页,（1）图中箭头正确表示河流集水方向是(),A.B.C.D.,（2）图中a和b数值可能是(),A.100 250 B.100 350 C.500 250 D.500 350,读等高线地形图1.1-1-13，图中等高距为200 m,L为一条河流。回答（1）（2）题。,A,C,第29页,（本组题实质考查等值线图判读。河流发育于山谷中，山谷处等高线凸向地势高处，而集水方向一定是垂直于等高线流向低处，所以正确表示河流集水方向。再结合等高距200m,得出a数值为500m。依据等值线图“大于大，小于小”判读规则，判断b处数值小于300m大于100m,可能为250m。）,第30页,第31页,第32页,2.地形剖面图应用,地形剖面图能够很直观地帮助我们判断和了解沿某一方向地形高低起伏情况，惯用在生产中估算土石方，也能够帮助人们了解野外考查时观察点与被观察点之间通视情况。详细优点有以下两个方面:,（1）地形剖面图判断地势情况比分层设色地形图和等高线地形图形象而且直观。如图1.1-1-15，地形高低起伏和坡度陡缓一目了然。,第33页,（2）利用地形剖面图能够很好地了解实际地点通视情况。如图1.1-1-16，从A点观察，C点到D点山坡以及B山北坡通视情况良好，而阴影区表示不可通视地域。,第34页,【例4】阅读材料，回答以下问题。,辽河地处我国东北半干旱半湿润地域，其干流水量主要来自东侧支流，泥沙则主要来自西侧支流，有“东水西沙”之说。流域内人口密集，工农业生产集中，水资源量远小于其北部松花江流域，为此国家规划实施“引松济辽”调水工程。图1.1-1-17为辽河流域局部区域图。,绘出A、B两点之间地形剖面示意图。,第35页,本题考查地形剖面图绘制。绘制时要确定好水平百分比尺和垂直百分比尺，并注意起止点、转折点（河谷、山岭等）海拔，找出这些点后连线即可。,见下列图,第36页,读地形图1.1-1-18，回答以下问题。,（1）图示地形类型是_,。,丘陵,第37页,（2）剖面图1.1-1-19与地形图1.1-1-18中哪条剖面线吻合。,A.AA B.BB C.CC,（3）若在东部从南到北修一条平缓公路，应选择_高度修建。,C,250m260m,第38页,本组题考查对等高线图和地形剖面图判读与应用。第（1）题，依据图中等高线数值(小于500m)和分布（形成一些较密集区，即小山丘）可知，该地地形是丘陵。第（2）题，从剖面图起伏特点、最高点和最低点来分析，再结合选项，地形图中C-C剖面线吻合。第（3）题，若在东部从南到北修一条平缓公路，即要选择平行于等高线线路，不能与等高线相交而形成较大坡度，依据图中东部等高线分布和数值，可知应选择250m260m高度修建。,第39页,读某地域等高线（单位:m）图1.1-1-20，回答13题。,第40页,1.图示区域最高处与乙村高差可能为(),A.600m B.900m C.1000m D.1200m,2.以下地点位于处视野范围是(),A.镇、乙村 B.山山顶、镇,C.镇、山山顶 D.甲村、山山顶,3.为了将地铁矿石运到镇附近加工出口，图中M、N、P、Q四条公路线设计合理是(),A.M线 B.N线 C.P线 D.Q线,13.BDB(第1题，图中等高线为200m，最高处于该区域西南部，海拔在10001200m之间，乙村海拔在200400m之间，两地高差在6001000m之间，B项正确。第2题，镇、镇、镇、乙村受地形阻挡在处无法看到。第3题，N线经过地域地形平坦，线路较短，设计最合理。),第41页,图1.1-1-21为大西洋中一个小岛图。读图回答45题。,第42页,4.M经度可能为()A.20W B.160WC.80W D.120E5.岛上植被分布均匀，甲、乙、丙、丁四处，最轻易发生水土流失是()A.甲 B.乙 C.丙 D.丁,45.AB(第4题，由图可知，45S穿过该岛中部，且位于大西洋，结合选项可知，M经度可能为20W。第5题，在植被分布均匀条件下，甲、乙、丙、丁四处相比较，乙处坡度大，河水流速快，冲刷作用强，易发生水土流失。),复习至此，请做练案1地球和地图,第43页,
