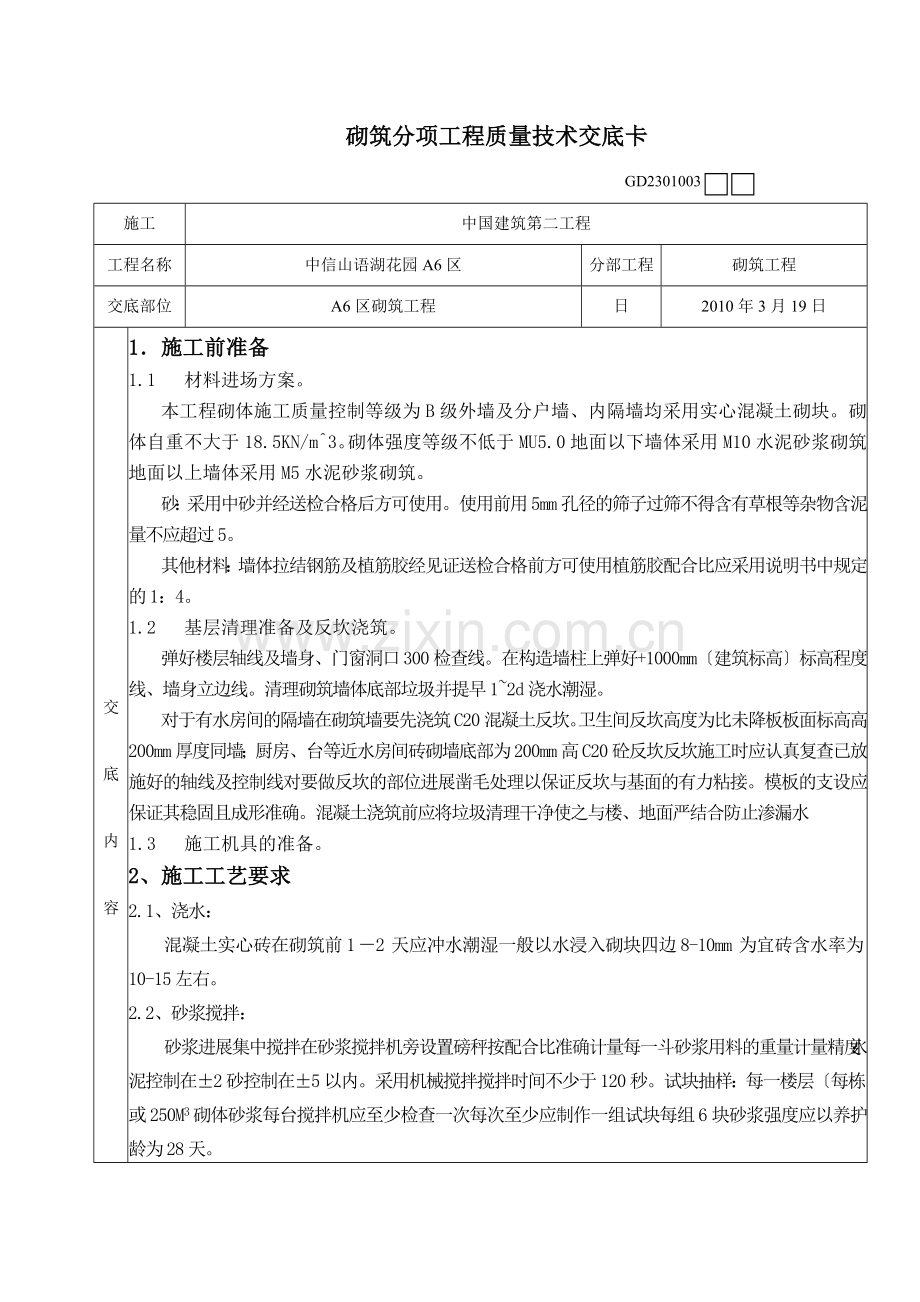

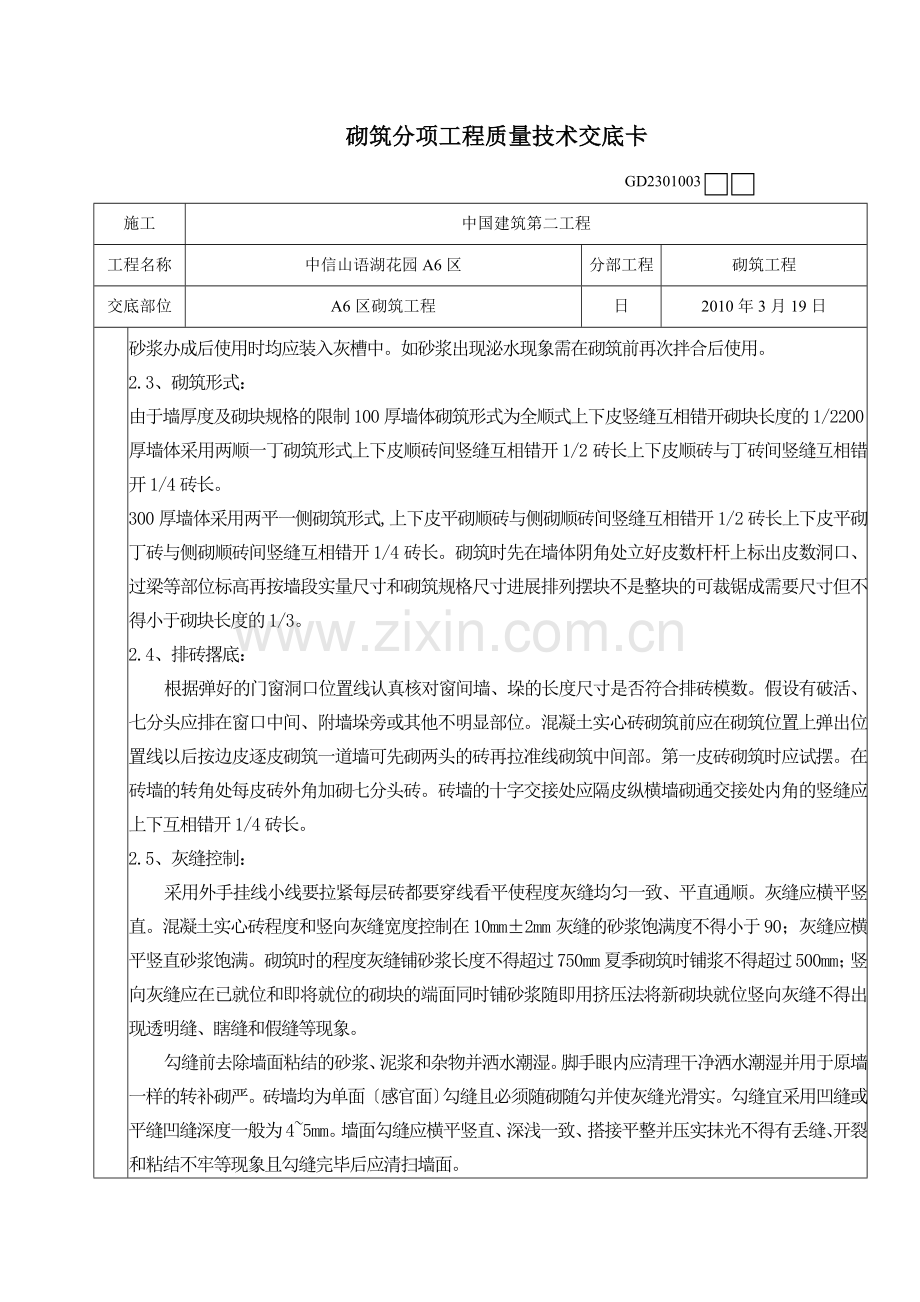

砌筑分项工程质量技术交底卡.doc

砌筑分项工程质量技术交底卡GD2301003施工中国建筑第二工程工程名称中信山语湖花园A6区分部工程砌筑工程交底部位A6区砌筑工程日 2010年3月19日交底内容1施工前准备1.1 材料进场方案。本工程砌体施工质量控制等级为B级外墙及分户墙、内隔墙均采用实心混凝土砌块。砌体自重不大于18.5KN/m3。砌体强度等级不低于MU5.0地面以下墙体采用M10水泥砂浆砌筑地面以上墙体采用M5水泥砂浆砌筑。砂：采用中砂并经送检合格后方可使用。使用前用5mm孔径的筛子过筛不得含有草根等杂物含泥量不应超过5。其他材料：墙体拉结钢筋及植筋胶经见证送检合格前方可使用植筋胶配合比应采用说明书中规定的1：4。1.2 基层清理准备及反坎浇筑。弹好楼层轴线及墙身、门窗洞口300检查线。在构造墙柱上弹好+1000mm建筑标高标高程度线、墙身立边线。清理砌筑墙体底部垃圾并提早12d浇水潮湿。对于有水房间的隔墙在砌筑墙要先浇筑C20混凝土反坎。卫生间反坎高度为比未降板板面标高高200mm厚度同墙；厨房、台等近水房间砖砌墙底部为200mm高C20砼反坎反坎施工时应认真复查已放施好的轴线及控制线对要做反坎的部位进展凿毛处理以保证反坎与基面的有力粘接。模板的支设应保证其稳固且成形准确。混凝土浇筑前应将垃圾清理干净使之与楼、地面严结合防止渗漏水1.3 施工机具的准备。2、施工工艺要求2.1、浇水：混凝土实心砖在砌筑前12天应冲水潮湿一般以水浸入砌块四边8-10mm为宜砖含水率为10-15左右。2.2、砂浆搅拌：砂浆进展集中搅拌在砂浆搅拌机旁设置磅秤按配合比准确计量每一斗砂浆用料的重量计量精度：水泥控制在2砂控制在5以内。采用机械搅拌搅拌时间不少于120秒。试块抽样：每一楼层每栋或250M3砌体砂浆每台搅拌机应至少检查一次每次至少应制作一组试块每组6块砂浆强度应以养护龄为28天。砂浆办成后使用时均应装入灰槽中。如砂浆出现泌水现象需在砌筑前再次拌合后使用。2.3、砌筑形式：由于墙厚度及砌块规格的限制100厚墙体砌筑形式为全顺式上下皮竖缝互相错开砌块长度的1/2200厚墙体采用两顺一丁砌筑形式上下皮顺砖间竖缝互相错开1/2砖长上下皮顺砖与丁砖间竖缝互相错开1/4砖长。300厚墙体采用两平一侧砌筑形式,上下皮平砌顺砖与侧砌顺砖间竖缝互相错开1/2砖长上下皮平砌丁砖与侧砌顺砖间竖缝互相错开1/4砖长。砌筑时先在墙体阴角处立好皮数杆杆上标出皮数洞口、过梁等部位标高再按墙段实量尺寸和砌筑规格尺寸进展排列摆块不是整块的可裁锯成需要尺寸但不得小于砌块长度的1/3。2.4、排砖撂底：根据弹好的门窗洞口位置线认真核对窗间墙、垛的长度尺寸是否符合排砖模数。假设有破活、七分头应排在窗口中间、附墙垛旁或其他不明显部位。混凝土实心砖砌筑前应在砌筑位置上弹出位置线以后按边皮逐皮砌筑一道墙可先砌两头的砖再拉准线砌筑中间部。第一皮砖砌筑时应试摆。在砖墙的转角处每皮砖外角加砌七分头砖。砖墙的十字交接处应隔皮纵横墙砌通交接处内角的竖缝应上下互相错开1/4砖长。2.5、灰缝控制：采用外手挂线小线要拉紧每层砖都要穿线看平使程度灰缝均匀一致、平直通顺。灰缝应横平竖直。混凝土实心砖程度和竖向灰缝宽度控制在10mm2mm灰缝的砂浆饱满度不得小于90；灰缝应横平竖直砂浆饱满。砌筑时的程度灰缝铺砂浆长度不得超过750mm夏季砌筑时铺浆不得超过500mm；竖向灰缝应在已就位和即将就位的砌块的端面同时铺砂浆随即用挤压法将新砌块就位竖向灰缝不得出现透明缝、瞎缝和假缝等现象。勾缝前去除墙面粘结的砂浆、泥浆和杂物并洒水潮湿。脚手眼内应清理干净洒水潮湿并用于原墙一样的转补砌严。砖墙均为单面感官面勾缝且必须随砌随勾并使灰缝光滑实。勾缝宜采用凹缝或平缝凹缝深度一般为45mm。墙面勾缝应横平竖直、深浅一致、搭接平整并压实抹光不得有丢缝、开裂和粘结不牢等现象且勾缝完毕后应清扫墙面。2.6、砂浆使用：砌筑砂浆应随搅拌随使用不得使用过砂浆假设砂浆出现泌水现象应在砌筑前再次拌和。分层度不大于30颜色应一致水泥砂浆必须在拌成后3h和4h内使用完毕假设施工间气温超过30时必须在拌成后2h和3h内使用完毕。砌筑墙体时墙底脚铺好旧层板以便接落地灰并随砌筑随勾缝随砌随将舌头灰刮干净及时清理落地砂浆并收入灰槽搅拌使用。砌体施工时楼面和屋面堆载不得超过楼板的允许施工荷载值15KN/m2。2.7、拉结、留槎：砌体的转角,丁字接头处应同时砌筑,并使纵横墙互相咬合当不能同时砌筑时应按规定留槎、接槎。当混凝土墙柱与砌筑墙体相连时拉结筋采用植筋形式处理。柱外表砌筑部应先凿毛清理干净并沿墙高每500设置26.5钢筋应该根据砖排版详细定位植入砼墙或柱内12dmm伸入墙内长度不小于700mm且不小于墙长的1/5假设墙垛长缺乏上述长度那么伸满墙垛长度而末端需弯直钩。2.8、顶砖预留空隙砌筑至接近梁、板底时应留一定空隙一般要求180mm待砌体砌筑完毕后至少间隔7d后再用斜砌块楔紧。顶砖墙端部呈型向中间斜砌挤紧斜顶砖倾斜角度约为60度。各种厚度墙体的顶砖预留空隙中间楔砖做法及顶砖的角度如以下图所示：2.9、构造柱的留设在砌筑前先把构造柱的位置进展弹线并把构造柱插筋处理顺直。砌筑砖墙时与构造柱连结处砌成马牙槎每一马牙槎沿高度方向的尺寸为240马牙槎砌筑先退后进。砖墙与构造柱之间应沿墙高每500设置26.5程度拉结筋(根据排砖详细定)每边伸入墙体内700且不小于1/5墙长详细见以下图。为使构造柱与砌体结合部位感观效果好不露浆在马牙槎与构造柱接触部位贴双面胶；构造柱模板采用12高强螺栓进展对拉从楼面起300mm设第一道对拉螺栓上面每600mm设一道见以下图。拉结筋设置示意图：L 1/5墙长且 700mm2.10、门窗垛加强做法：室内门垛、窗垛距剪力墙或柱边宽度在150mm及以内时将采用素砼浇筑砼标为C20。拉结筋应按原设计进展留设。2.11、过梁：砌筑墙体中的门窗洞口顶低于楼层梁底时需设置门窗过梁。过梁均采用钢筋砼过梁过梁设置方式：梁宽同墙宽梁长为洞口宽度ln+500即过梁两端锚固的支座长度各为250混凝土强度等级为C20。过梁详细做法除A6区建筑及构造施工蓝图中注明外其余均按A6区08构造修改单中要求进展设置详细内容如下表所示。除两端为砼墙柱外所有过梁支座长度均不得少于250假设遇到墙转角等情况导致支座长度缺乏250的过梁支座须到墙端。当门窗洞口一侧为混凝土构造构件时或当门窗洞口边缘与混凝土构造构件之间的间隔 小于250时过梁采用现浇钢筋砼方式。过梁钢筋需要预先植筋：将过梁纵筋采用植筋方式植入混凝土构造构件10d长10d应从混凝土构件构造边缘算起d为过梁纵筋直径。其它情况的钢砼过梁将采用预制方式。2.12、其它：不得在以下墙体或部位设置脚手眼：100mm厚墙；过梁上与过梁成60度角的三角区域及过梁净跨度的1/2的高度范围内；宽度小于1m的窗间墙；砌体门窗洞口两侧200mm和转角处450mm范围内。脚手眼补砌时灰缝应填满砂浆不得用干硬性砂浆填塞。在墙上留置临时施工洞口其侧边离交接处墙面不应小于500mm洞口净宽不应超过1m且临时施工洞口应做好补砌。砌体工程工作段的分段设置宜设置在伸缩缝、防震缝、构造柱或门窗洞口处相邻工作段的砌筑高度差不得超过一个楼层高度也不宜大于4m。设计要求的洞口、道、沟槽应于砌筑时正确留出或预埋不得打凿墙体和在墙体上开凿程度沟槽。3、平安文明施工及职业安康理1、应为施工人员装备必要平安防护用品、用具完善各种防护设施。砂浆搅拌时工人应该戴好口罩、手套防止吸入水泥颗粒。2、在操作之前必须检查操作环境是否符合平安要求道路是否畅通机具是否完好结实平安设施和防护用品是否齐全经检查符合要求后才可施工。3、砌块在装运过程中要轻装轻放分别码放。4、要严格控制每天的砌筑高度严禁为抢工而违规施工,在雨季时要保证防护措施到位。5、墙身砌体高度超过地坪1.2m以上时应搭设脚手架在一层以上或高度超过4m时采用里脚手架必须支搭平安网采用外脚手架应设护身栏杆和挡脚板前方可砌筑。6、脚手架上堆料量不得超过规定荷载堆砖高度不得超过5皮侧砖同一块脚手板上的操作人员不应超过2人。7、砌块施工时不准站在墙身上进展砌筑、划线、检查墙面平整度和垂直度、裂缝、清扫墙面操作也不准在墙身上行走。8、门框安装后应将门框两侧用层板保护。9、落地砂浆及时清理干净。10、雨季施工时砌体不应露天贴地堆放应做好防雨措施。11、在大风雨和台风情况下对已砌筑的强度未到达要求稳定性差的墙体应加设临时支撑保护。14、砌筑施工完毕后由现场技术人员验证砂浆强度到达要求后方可进展下一步施工。
