大桥工程施工组织设计方案(85页).doc

大桥工程
施 工 组 织 设 计

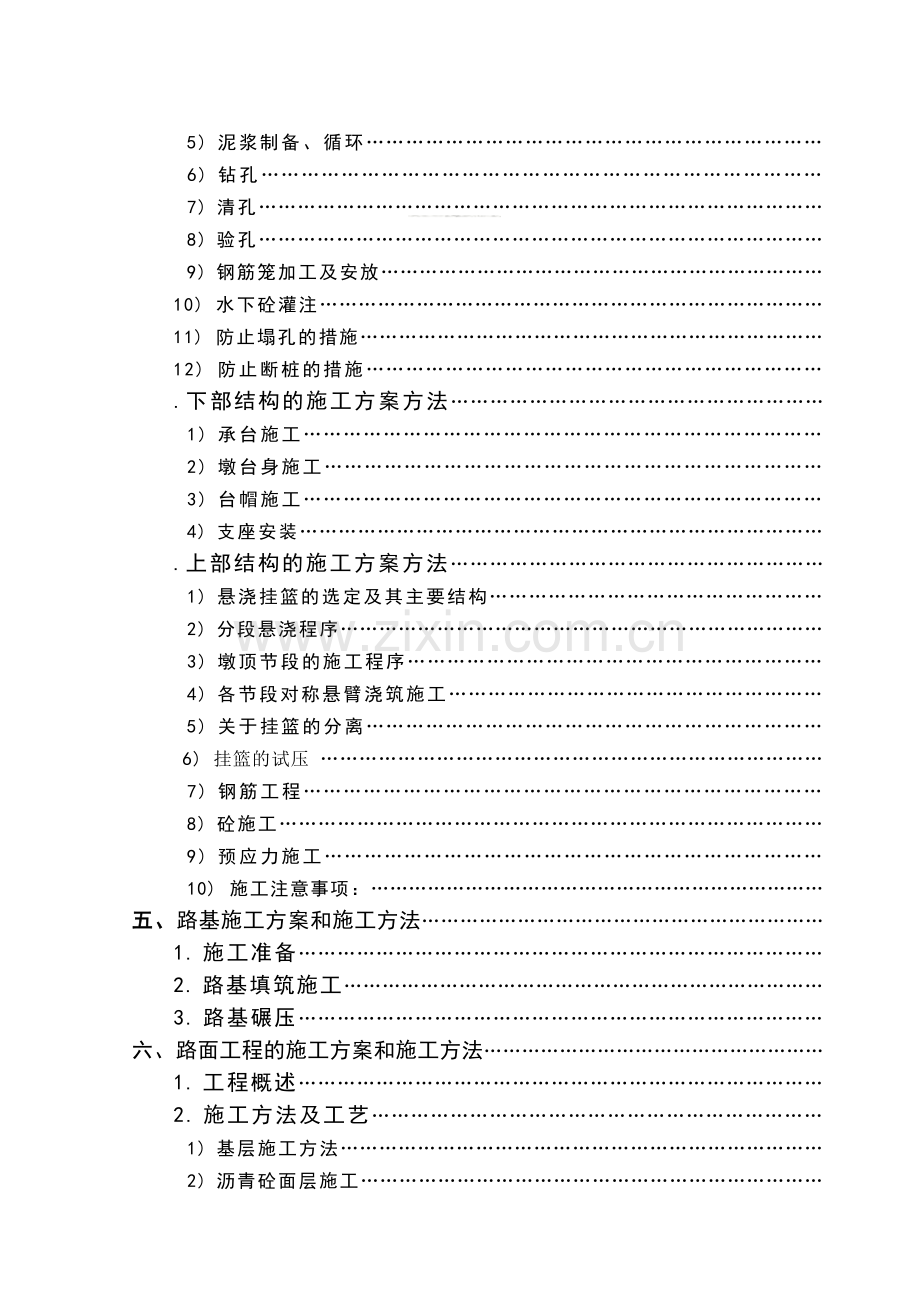

目 录

一、总体概况…………………………………………………………………………
1. 工程概述………………………………………………………………………
2. 地形、地质、水文、气候特征…………………………………………
3. 技术标准……………………………………………………………………
4. 工程数量………………………………………………………………………
5. 交通、通讯、电力条件……………………………………………………
6. 工期要求…………………………………………………………………
二、施工组织机构及人员配备……………………………………………………
1. 施工组织机构………………………………………………………………
2. 项目管理人员配置…………………………………………………………
三、总体施工部署……………………………………………………………………
1. 指导思想……………………………………………………………………
2. 主要工作目标………………………………………………………………
3. 工程施工总体安排…………………………………………………………
1) 施工准备阶段……………………………………………………………
2) 施工进度计划总体安排…………………………………………………
3) 机械设备投入计划………………………………………………………
4) 劳动力投入计划及保证措施……………………………………………
5) 材料投入计划及项目材料管理措施……………………………………
四、大桥主要工程施工方案和施工方法………………………………………
1. 桩基工程的施工方案及方法………………………………………
1) 围堰施工…………………………………………………………………
2) 桩位放样……………………………………………………………………
3) 钢护筒安装…………………………………………………………………
4) 钻机就位……………………………………………………………………
5) 泥浆制备、循环……………………………………………………………
6) 钻孔…………………………………………………………………………
7) 清孔……………………………………………………………………………
8) 验孔……………………………………………………………………………
9) 钢筋笼加工及安放……………………………………………………………
10) 水下砼灌注……………………………………………………………………
11) 防止塌孔的措施………………………………………………………………
12) 防止断桩的措施……………………………………………………………
.下部结构的施工方案方法…………………………………………………
1) 承台施工……………………………………………………………………
2) 墩台身施工…………………………………………………………………
3) 台帽施工……………………………………………………………………
4) 支座安装………………………………………………………………………
.上部结构的施工方案方法…………………………………………………
1) 悬浇挂篮的选定及其主要结构……………………………………………
2) 分段悬浇程序…………………………………………………………………
3) 墩顶节段的施工程序………………………………………………………
4) 各节段对称悬臂浇筑施工…………………………………………………
5) 关于挂篮的分离……………………………………………………………
6) 挂篮的试压 ……………………………………………………………………
7) 钢筋工程……………………………………………………………………
8) 砼施工…………………………………………………………………………
9) 预应力施工…………………………………………………………………
10) 施工注意事项：………………………………………………………………
五、路基施工方案和施工方法………………………………………………………
1. 施工准备………………………………………………………………………
2. 路基填筑施工…………………………………………………………………
3. 路基碾压………………………………………………………………………
六、路面工程的施工方案和施工方法………………………………………………
1. 工程概述………………………………………………………………………
2. 施工方法及工艺……………………………………………………………
1) 基层施工方法…………………………………………………………………
2) 沥青砼面层施工………………………………………………………………
3) 人行道地面工程—彩色路面砖地面………………………………………
七、确保工程质量和工期的措施………………………………………………
1. 确保工程质量的措施……………………………………………………
2. 确保工程工期的措施……………………………………………………
八、雨季、高温季节施工安排…………………………………………………
1. 雨季施工安排………………………………………………………………
2. 高温季节施工安排………………………………………………………
九、质量、安全保证体系…………………………………………………………
1. 质量保证体系………………………………………………………………
2. 安全保证体系………………………………………………………………
十、环保措施及文明施工……………………………………………………………
1. 环境保护措施………………………………………………………………
2. 文明施工………………………………………………………………………

附表、主要分项工程施工工艺框图
桥梁钻孔灌注桩施工工艺流程图……………………………………………………
桥梁下部构造施工工艺流程图………………………………………………………
盖梁施工工艺流程框图………………………………………………………………
挂蓝施工工艺流程框图………………………………………………………………
后张法预应力张拉施工工艺框图…………………………………………………
路基施工工艺流程框图……………………………………………………………
路面基层施工工艺流程框图………………………………………………………
沥青路面施工工艺流程框图………………………………………………………
附表、施工总平面布置图…………………………………………………………
附表、施工进度计划横道图………………………………………………………
附表、施工总控网络计划图………………………………………………………
附表、机械、设备进退计划表……………………………………………………
附表、材料使用计划表………………………………………………………………
附表、资金使用计划图………………………………………………………………
附表、质量保证体系框图……………………………………………………………
附表、安全控制程序图………………………………………………………………
大桥工程
施 工 组 织 设 计

一、总体概况

（一）、工程概述：
位于路榕根小桥东端交叉口，经人工小岛横跨东河，终于北桥引道与河北岸的现有道路相接处。桥梁总长约米，桥宽米。大桥由南段主桥及北段主桥两部分组成，中间与人工小岛辅道连接，桥梁及引道全长约米，大桥设计道路等级为城市主干道Ⅱ级，双向四车道。
大桥桥型设计为连续箱梁桥，由南桥和北桥组成，其跨径组成均为40.0m，两桥上部结构主梁形式均设计为预应力混凝土变截面连续箱梁，下部结构为实体重力式混凝土墩台，钻孔灌注桩基础。

（二）、地形、地质、水文、气候特征：
、地形、地貌：
本工程处于原榕根小桥附近，拟建场地总体地形北高南低，桥位区四周较开阔，场地地貌单元单一，为海湾沉积地貌。

、水文、气象：
大桥所跨三亚河为直接入海的中小河流水系，径流年季变化和年内分配同降雨一致，主要在月，洪水陡涨陡落，洪峰过后河中基流甚小，三亚河年均流量为6.7m3。三亚东河为感潮河段，平水期和枯水期的主导动力因素是潮流，进潮量大，落潮流速大于涨潮流速，河道淤积现象轻微。东河具有潮水位变化幅度小，河口门比较小，水面宽阔平静，波浪作用对大桥工程冲刷、潜蚀影响比较小，河床稳定。
本工程所处地区—年平均气温25.4℃,年平均降水量1430mm。月为雨季，占年降水量左右。年降水天数为天。雷暴年均天，台风主要发生在月，年均次，风速达24m，风力最大可达级。

、地质：
大桥为桩基础，系按嵌岩桩设计，根据地质勘探查明，在勘探深度范围内揭露的地层为第四系全新统海湾沉积岩层和白垩系的砂岩及其坡残积层。其下伏弱风化砂岩容许承载力达到,力学强度高，是理想的桩基础持力层。

、地下水：
根据勘查，地下水主要赋存于场区的各砂层内，其地下水类型为潜水类型，主要接受大气降雨的补给或河的侧向补给。
通过对地下水以及东河水的水质分析，结果表明地下水对混凝土结构无腐蚀性，对混凝土结构中的钢筋无腐蚀性。东河水对混凝土结构具弱腐蚀性，对混凝土结构中的钢筋具强腐蚀性，对钢结构具有腐蚀性。在施工中，将采取相应措施。

（三）、技术标准
、道路等级：城市主干路Ⅱ级，双向四车道；
、设计车速：40km/h；
、桥梁宽度：2.5m(人行道)×3.75m(行车道)2.5m(人行道)，全桥宽20m；
、桥面横坡：,双向；
、桥面纵坡： ≤；
、设计最高潮水位：2.55m(年一遇)；
、通航净高：≮4.0m；
、通航净宽：上靠Ⅶ级航道最小航宽取18m,
通航最高水位取设计合同要求最高潮水位；
、设计汽车荷载：城—级；
、设计人群荷载：；
、设计风力： 级；
、设计温度：体系温差20℃，主梁日照顶板升温5℃。
、设计结构抗震烈度：Ⅵ度，按构造设防。

（四）、工程数量
根据施工图设计文件，本工程的主要工程数量统计如下：

丰兴隆大桥主要工程数量表

序 号
项 目
单 位
数 量
备 注
上部结构

预应力箱梁砼

预制人行道板

混凝土桥面铺装

上部结构钢筋

钢绞线

Φ
下部结构

桩基(Φ)

水下砼

桩基(Φ)

水下砼

基础（承台）砼

台帽、垫石（挡块）砼

墩(台)身砼

桥头搭板

下部结构钢筋

桥台（墩）填方

引 道

路基土石方

路基填方

浆砌石

砖水泥砂浆砌体

路 面

水泥石灰土

厚

水泥稳定集料

厚

沥青混凝土

厚

桥面沥青混凝土铺装

厚

（五）、交通、通讯、电力条件
现场道路宽畅，施工范围场外道路可通行各种车辆，供施工设备及材料进场。现场道路入口分别为南侧东向与二环路盐厂处现有道路。
建设单位提供施工临时用水、用电接驳点至工地。

（六）、工期要求
本工程业主要求的计划工期为个月，共天，我项目部的计划工期为个月，即从年月日年月日。

二、施工组织机构及人员配备

(一)、施工组织机构
为了加强施工进度的协调控制、强化质量管理、及时落实业主、监理指令，我们拟在项目经理部下设个主要职能部室。
在施工组织过程中，我公司拟遵循以下组织原则：
A. 项目经理部实行项目经理负责制。项目经理为公司法人代表在该项目上的全权委托代理人，拥有项目内施工管理人员、施工机械设备、工程材料及财务的调度、使用及经营的权利。
B. 该项目部设项目经理人，主管工程技术的技术负责人人，主管施工现场调度、安排的副经理人。
各主要部室的职责如下：
1、 工程技术部：
下设测量、施工组。负责合约管理、施工技术措施，施工方案制定，工程的测量放样、施工图方案的制定。
2、 质检部：
下设试验室、质量检测组，负责材料试验，砂浆、砼强度、路基压实度等全部试验检测、质量评定工作。施工过程中的中间质量监督、考核和检测。负责分项、分部、单位工程的各工序质量检测评定以及施工过程中质量抽检工作。
3、 物资设备部：
下设材料采购组、机械维修组、机械作业组。负责外购材料采购供应；机械的正常保养维修及油料、机械配件采购。负责机械采购和进退场的安排。
4、 综合部：
负责接待联络，生活管理、地方协调，文件管理，
5、 财务科：
下设会计组、出纳组，负责整个工程资金管理，提出资金流量计划，进行成本核算，维护财经纪律，审计资金流向。
6、 安保部：
负责该项目工程范围内的生产安全管理，监督检查，制定安全生产措施方案及宣传教育，文明施工，负责施工管理人员及工程材料、机具和其他财产的保卫工作。

施工组织机构见《组织机构图》。

(二)、项目管理人员配置：

、主要专业管理人员配备：
根据项目部的施工组织机构，配备项目管理人员见下表：

序号
部门或单位
岗位
人 数
备 注

主要领导
项 目 经 理

项目副经理

项目总工程师

工程技术部
部 长

科 员

质检部
质检工程师

试 验 员

财务部
会 计

出 纳

测量组
组 长

测 量 员

机料部
机料工程师

安保部
安 保 人 员

办 公 室
主 任

小 计

三、总体施工部署

（一）、指导思想
省市大桥工程建设规模较大，结构较复杂，质量、工期及文明施工要求较高。因此，贯彻落实我司“质量第一、服务第一、业主第一、以优取胜”的质量方针，“重合同、守信用、高效、优质”完成本项目施工，对巩固我司在本市的市场份额及社会信誉，争取与业主更多的合作机会有着深远而又重大的意义。
整个施工组织设计的编制充分结合工程性质和规模、工期及质量要求，机械装备程度、材料供应情况、地质及气候条件，从经济和技术统一的全局出发，通盘考虑。突出“组织”二字，对施工中的人力、物力、方法，时间与空间，需要与可能，局部与整体，阶段与全过程，前方与后方等给予周密的安排。将可能出现的问题在施工组织设计编制阶段就给予解决。

（二）、主要工作目标

主要工作目标
序号
目标名称
目 标 内 容

质量
确保市优良工程等级

工期
个月（年月日开工，年月日竣工）

安全施工
不发生重大安全事故，轻伤频率不超过

文明施工
达到市规定的文明工地标准

（三）、工程施工总体安排
针对本工程的结构特点及工程规模特点，以及对工程周边环境、工期要求，我公司综合考虑劳动力组织、机械设备的配备及施工场地等各项因素，制定了如下工程施工总体部署计划。

1、 施工准备阶段:
1） 组织、技术准备：
我公司在接到中标通知书当天正式成立市大桥工程项目经理部，进场后，即进行测量放线等施工准备工作，同时对所有拟进场施工人员进行思想、技术、质量、安全等方面的培训教育、力求项目经理部从施工准备工作开始，高效运作，有序组织现场施工作业。
开工前由总工程师、生产、技术等方面人员组成工作小组，认真熟悉图纸，组织技术交底及图纸会审，编制实施性施工组织设计、施工预算，进行工、料、机分析，落实劳动力调配、机械、周转材料等工作。

2） 施工总平面布置，
按照三通一平的原则，首先，做好施工便道、以及材料、钢筋加工场地平整、生产、生活的临时性工棚、供电、供水到位。
①、项目经理部驻地建设:
为了便于指挥，项目经理部、生活性临时设施驻地设立在工程起点—环路榕根小桥东端交叉口附近。包括办公室、施工人员宿舍、管理人员、工人宿舍、厨房、卫生间等。
②、施工队驻地建设及设备、材料场地布设:
施工队驻地布设在人工小岛辅道附近， 兼顾各部工程。考虑到施工便利以及材料运输、设备调运各方因素，设备、材料场地也将布设在人工小岛辅道处。
③、施工便道：
拟在南大桥两侧各修建一条施工通道。为大桥施工顺利进行创造条件。同时在人工小岛延路线方向修筑施工便道接凤凰路以便施工以及方便设备、材料进场。
④、施工用水、用电准备
按建设单位提供的水电驳接口位置进行规划，拟安设一台的变压器并以施工高峰期的用水、用电量选择水、电管线。
施工总平面及水、电驳接布置路线见附表《施工平面布置图》。

2、 施工进度计划总体安排：
1) 大桥工程由南桥、北桥、南桥引道，北桥引道以及人工岛辅道五部分组成。因南桥台于陆上，且北桥所跨部分尚未进行河道开挖，因此台、至墩（台）桩基础将先行施工，在桩基的施工中，南桥的水中桩基的筑岛以及施工通道的工作将同步进行，然后进行台及墩、墩的桩基施工。
2) 北大桥桩基完成后将抓紧下部结构的施工，先完成墩和墩承台、桥墩施工，后完成台和台施工。同时南桥的桩基完成后对于各墩台身应马上进行。其中、水中墩承台将进行钢套箱施工。
3) 南北两桥上部结构均为预应力砼连续箱梁，主梁施工将采用挂篮悬浇施工。墩顶段将采用斜托架浇筑；边跨第节段将采用支架现浇。当北桥墩和墩墩顶的段浇筑并完成张拉后，应立即进行挂篮的安装并进行段至节段的悬臂浇筑，直至整个上部结构完成。
4) 墩顶和墩顶的段浇筑、张拉完成后，立即将托架拆除至南桥墩顶和墩顶安设，以便浇筑墩顶和墩顶的段和安设挂篮浇筑悬臂梁段。
5) 本工程路基分为南、北桥引道、人工岛辅道三部分，均为填方路基。考虑到路基部分的填土高度较小，工程数量不大，为避免路基施工与桥梁施工在场地以及资源的使用上形行成不必要的冲突。路基的施工将安排至梁体主体工程完成后进行。
各部工程进度计划详见附表《施工进度计划横道图》

3、 机械设备投入计划
（一）、主要施工机具、设备投入计划
根据本工程特点以及工期要求，我部将合理部署施工机械、设备。其施工用设备配置见下表:
工程施工机械、设备表
序号
机械、设备名称
型 号
数 量
单 位
一、桥梁工程施工设备

装载机

台

输送泵
-60C

台

旋转钻机
型

台

冲击钻

台

泥浆泵

台

贝雷梁

片

发电机组

台

插入式振动棒

台

附着式振动器

台

蛙式夯土 机

台

钢筋调直机

套

钢筋切断机

台

钢筋弯曲机

台

电焊机

台

预应力张拉设备

套

潜水泵

台

高压水泵

台
二、路基土石方设备

挖掘机

台

推土机

台

压路机

台

自卸载重汽车
东风

台
二、路面工程施工设备

摊铺机

台

振动压路机

台

静压式压路机

台

轮胎式压路机

台
四、测量仪器　

自动安平水准仪
型

台

精密光学经纬仪
型

台

全站仪

台

塔 尺
5m

台
机械设备的进退计划详见《附表、机械、设备进退计划表》

（二）、项目机械、设备管理措施
1、 根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量及施工进度的安排，编制施工机具、设备供应计划；
2、 根据施工机具的需用量计划，按施工总平面布置图的要求，组织施工机械设备进场，机具进场后按程序向监理工程师报验，按规定地点和方式布置，并进行相应的保养和试运转等工作。
3、 项目所需机械设备全部从公司自由机械设备中调配给项目经理部使用。
4、 项目经理部负责编制机械设备使用计划并报公司审批。对进场的机械设备必须进行安装验收，并做到资料齐全准确。进入现场的机械设备在使用中切实做好维护和管理。
5、 项目经理部必须采取技术、经济、组织、合同措施保证施工机械设备合理使用，提高施工机械设备的使用效率，用养结合，降低项目的机械使用成本。
6、 机械设备操作人员一律做到持证上岗、实行岗位责任制、严格按照操作规范作业，搞好班组核算，加强考核和激励。

、劳动力投入计划及保证措施
）、劳动力组织计划（如表所示）
按工程施工顺序，第一批进场的是桥梁钻孔人员；其次是土石方、梁体制作人员、具体以施工安排为准。其劳力数量按专业队承担的工程量确定，劳力配备如下表：
序号
施工队
劳力 总数
主要工种数量

桥梁桩基
施工队

钻工人、砼工人、钢筋工人

桥梁墩台
施工队

砼工人，钢筋工人，模板、架子工人
劳力配备表

接上表

桥梁箱梁
施工队

砼工人，钢筋工人，模板工人；挂篮操作工人人，

路基
施工队

施工机械操作手人，司机人。普工人

路面
施工队

施工机械操作手人，司机人。普工人

）、劳动力所需数量
见下图：劳动力使用计划曲线图

）、劳动力组织保证措施
①. 根据工程施工进度，从公司内部选调技术熟练、作风过硬的优秀班组，分阶段组织人员进场；
②. 对进场工人进行严格的资格审查和必要的技术、安全、思想和法制教育，教育工人遵守有关施工和安全的法律法规，遵守公司劳动纪律和地方治安法规；施工班组必须配备兼职质安员，随做随检；
③. 向施工班组、工人进行技术交底，把拟建工程的设计内容、施工计划和施工技术要求等，详尽讲解清楚；
④. 对已进场的班组实施动态管理，不允许其擅自扩充和随意抽调，以确保施工班组的素质和人员的相对稳定；

、材料投入计划及项目材料管理措施
）、主要材料用量及周转材料投入计划

主要材料用量表
序号
材 料 名 称
规 格
单位
数 量
备 注

钢筋

桥梁

商品混凝土

箱梁

商品混凝土

台帽、垫石

商品混凝土

下部

商品混凝土

型钢及墩顶临时钢构件

不锈钢栏杆

钢绞线
Φ

挂篮等刚构 件

每对挂篮约

波纹管
Φ

波纹管
Φ

波纹管
扁×

铁皮管
Φ

铁皮管
Φ镀锌管

钢管
Φ

聚 氯 乙 烯
电 力 电 缆

行车道灯柱

套

人行道装饰灯

套

桥梁装饰彩灯

组

锚具
、
套

锚 具
、
套

连接 器
-32L
套

支座

个

型个型个型个

支座

个

型个
型个

泄水钢管

套

单个长度为40cm

伸缩缝
型

沥青混凝土

下面层

沥青混凝土

中面层

沥青混凝土

上面层

水泥稳定集料

厚为20cm

水泥石灰土

厚为25cm

彩色地砖

人行道铺装

大理石路缘石

材料的使用计划详见《附表、材料使用计划表》

)、项目材料管理措施
①、项目经理部的材料管理应满足下列要求：
a. 按计划保质、保量、及时供应材料。材料需要量计划应包括材料需要量总计划、年计划、季计划、月计划、日计划。
b. 材料仓库的选址应有利于材料的进出和存放，符合防火、防雨、防盗、防风、防变质的要求。
c. 进场的材料应进行数量验收和质量认证，做好相应的验收记录和标识。不合格的材料应更换、退货或让步接收（降级使用），严禁使用不合格的材料。
d. 材料的计量设备必须经具有资格的机构定期检验，确保计量所需要的精确度。检验不合格的设备不允许使用。
e. 进入现场的材料应有生产厂家的材质证明（包括厂名、品种、出厂日期、出厂编号、试验数据）和出厂合格证。要求复检的材料要有取样送检证明报告。新材料未经试验鉴定，不得用于工程中。现场配置的材料应经试配，使用前应经认证。
②、材料储存应满足下列要求：
a. 入库的材料应按型号、品种分区堆放，并分别编号、标识。
b. 易燃易爆的材料应专门存放、专人负责保管，并有严格的防火、防爆措施。
c. 有防湿、防潮要求的材料，应采取防湿、防潮措施、并做好标识。
d. 有保质期的库存材料应定期检查，防止过期，并做好标识。
e. 易损坏的材料应保护好外包装，防止损坏。
③、建立材料使用限额领料制度。超限额的用料，用料前应办理手续，填写领料单，注明超耗原因，经项目经理部材料管理人员审批
④、建立材料使用台帐，记录使用和节超状况。
⑤、应实施材料使用监督制度。材料管理人员应对材料使用情况进行监督；做到工完、料净、场清；建立监督记录；对存在的问题应及时分析和处理。
⑥、制定周转材料保管、使用制度。剩余材料班组需办理退料手续。设施用料、包装物及容器及时回收，并建立回收台帐。

、资金使用计划
本工程资金使用计划根据施工进度的总体安排进行编制，详见《附表、资金使用计划图》

四、大桥主要工程施工方案和施工方法

(一)、桩基工程的施工方案及方法
大桥墩台基础均设计为钻孔灌注桩基础。其中、、、桥台每桥台由根Φ120cm的钻孔灌注桩组成，、桥墩每桥墩由根Φ150cm的钻孔灌注桩组成，均按嵌岩桩设计，桩嵌入弱风化层砂岩的深度不小于5m,各桩基础的工程数量如下:
丰兴隆大桥桩基工程数量表
墩台编号
桩 径（）
根数
每根桩长（）
总长()
台
φ

墩
φ

墩
φ

台
φ

台
φ

墩
φ

墩
φ

台
φ

桩 长 合 计（）

、围堰施工
考虑到大桥南桥桩基在河中施工，我们将对南桥桩基进行筑岛围堰工作。
1) 围堰范围内的河道淤泥采用挤压或直接清除方式把淤泥清走。
2) 在桥墩（台）基础位置回填粘性土，以保证桩基钻孔施工需要。
3) 考虑到施工过程中施工车辆的通行，材料的运输，以及设备的调运和施工吊装工作。围堰宽度定为米。其中两侧工作面各留宽。
4) 河的平均潮水位为1.8m,根据规范要求，围堰顶比潮水位应高50cm～70cm,考虑海南台风季节，雨季及围堰压缩河床使水位抬高等因素，因此围堰高度为2.5m。筑岛外侧采用沙包围堰，达到防止冲刷、土体流失及污染的目的。沙包围堰顶宽2m。围堰外侧斜坡为：，内坡：。
5) 施工中先以袋装土在外边线堆码成型，采用自卸汽车运卸土，推土机推压整平，填土方向由岸边向河中心推进，压路机分层碾压。在围堰两侧机动车辆行走位置铺填厚厚碎石，面层铺筑厚的混凝土。路面宽米。本围堰施工地段多为淤泥，为防止堰体塌陷和侧滑，在堰脚处打直径，长,间距的双排木麻黄桩护脚。
6) 为保证河的原水流不受影响。在进行筑岛围堰施工时，在河道中央将排钢筋混凝土排水管并排铺设，为使排水管不陷入淤层和防止位移,先往铺管位置的河床中打入φ木麻黄桩,再抛填厚的碎石用于挤淤和兼作排水管基础。最后再安放排水管。
围堰平面图
围堰施工的平面布设及各部具体尺寸详见下图

围堰横断面图

围堰纵断面图

、桩位放样
根据设计图纸计算出每个桩的坐标，然后以最近的相邻导线点为基点，用全站仪测出各桩的中心点，基准点必须浇筑混凝土固定牢靠，并做好保护装置。从绝对标高点引入临时水准点，测出护筒口标高，并作好测量记录。

、钢护筒安装
在桩位处用推土机整平压实原地表后，放出桩位，安放钢护筒。护筒采用钢板卷制而成，直径大于桩径，护筒采用埋置法，测量定出钻孔中心后，人工开挖桩周围土方，护筒与孔壁用粘土分层填实，填时要对称均匀，防止护筒偏移，护筒长，顶端高出地面。

、钻机就位
钻机就位时，钻机底盘下设枕木并定出四边位置，枕木基本水平，待钻机就位后再进行微调，使钻头中心与桩基中心线一致，确保钻机垂直度，钻机调平后，安装配套设备，接通水电，调试检查。

、泥浆制备、循环
泥浆泵选用型，在墩位旁开挖泥浆池，泥浆选用优质粘土造浆。泥浆可以重复使用，但需调整指标，出浆在沉淀池自然沉淀。沉渣用抓斗或反铲装车运走，以利环保。

、钻孔
根据本工程地质情况和设计要求，我项目部将配置台型旋转钻机，泥浆泵台、台冲击钻进行施工，钻孔采用优质泥浆护壁成孔。
1) 回旋钻机在钻进过程中采用减压钻进，通过钻孔转速、泥浆指标等参数调节钻进速度，保证成孔的垂直度。
2) 在钻进过程中根据不同的地质情况调整进尺和泥浆指标，随时测定泥浆比重随时补充泥浆，以便更好地保护孔壁。在钻孔全过程中始终保持泥浆高出地下水位～。
3) 随时核对进尺及孔底标高，钻进连续进行，不得中断。钻孔当中随时检查是否有缩孔、斜孔、坍孔等现象。如发生上述现象，立即采用相应措施处理，并报监理工程师。
根据本工程地质情况，本工程桩基持力层为弱风化砂岩，在旋转钻进尺困难时，将改用冲击钻配合施工。
1) 钻机就位，立好钻架，对准桩孔中心，拉好风缆绳，就可以开始冲击钻进。
2) 开钻时应先在孔内灌注泥浆，开钻及整个钻进过程中，应始终保持孔内水位高出地下水位（河中水位）,并低于护筒顶面以防止溢出，掏渣后应及时补水。
3) 在钻进时，要注意均匀地松放钢丝绳的长度，防止松绳过少形成“打空锤”，使机械受损；或松绳过多而导致减少冲程，降低钻进速度。为适应钻机荷载能力，在钻大孔时，可分级扩钻到设计孔径。
在钻孔过程中，应防止支架平台或围堰不均匀沉降，使钻机倾斜造成斜率超过规定，为避免上述情况，除要求钻孔平台牢靠，还应经常检测钻机的垂直度。
成孔后需检查孔径、孔深和垂直度，孔深可采用测绳下悬挂测锤来测量，孔径和垂度用孔规检测。孔规可用Φ钢筋制作，外径略小于桩设计直径左右，长度。

如图：
φ
吊环

笼式检孔器

、清孔
终孔检查后，及时清孔避免泥浆沉渣增多。采用换浆法清孔，提升钻头，维持泥浆循环进行换浆清孔。清孔过程中，注意孔内水位应高出孔外水位～，以防坍孔并及时调整泥浆比重，以达到满意的清孔效果。清孔结束后，孔底泥浆的沉淀量应满足设计要求和规范规定，清孔后及时安放钢筋笼浇注砼。清孔后的泥浆性能指标：含砂率不应大于，相对密度为之间，粘度为。

、验孔
钻孔达到设计深度后，报请监理工程师验收合格后，填写验收记录，进行下道工序工作，验孔时，其孔底沉渣厚度不得大于。

、钢筋笼加工及安放
1) 钢筋笼在施工现场钢筋加工车间制作，钢筋笼严格按设计图纸制作加工，采用箍筋线型法加工。在钢筋笼上用Φ作十字撑，防止在翻身时变形。钢筋笼四周均匀加焊钢耳朵，保证保护层厚度。
2) 钢筋笼分段制作后，用Φ钢筋将钢筋笼悬吊在平台或钻机底梁上，并在主筋顶端套入Φ钢管，钢管上端顶于钻机底座下，利用钻机自重防止在灌注砼过程中钢筋骨架上浮。
3) 分段制作的钢筋笼，其接头应符合《混凝土结构施工质量验收规范》的规定；钢筋笼就位时须认真检查，严禁钢筋笼变形、损坏。钢筋笼安放时要检查其是否对准孔位，避免碰撞孔壁，测量钢筋笼顶面标高，控制其位置准确。
4) 因每根桩基超声波检测，所以应按设计要求在钢筋骨架内沿周长均匀预埋根声测管，两端声测管的夹角为度，声测管拟用无缝钢管制成，检测管下端用钢板焊牢，要求不堵塞，不漏水，砼浇筑前将检测管内注满水，并将上端口临时封死。
5) 桩顶标高主要通过钻机工作平台标高进行控制，并建议采用双面焊接进行钢筋笼的焊接。

、水下砼灌注
1) 水下砼采用导管灌注。导管由Φ250mm管子组成，用装有橡胶垫圈的法兰盘连接管节，分节长度一般可为1m、1.5m、2.0m，导管分节逐步接长，连接的法兰螺栓拧紧使受力基本一致，同时橡胶片应仔细检查，如有损坏不得使用。灌注砼前再一次检测孔底沉淀厚度，如超过设计规定厚度，可用导管与泥浆泵连接，再次清孔，直到满足要求。灌注水下砼时，导管底部至孔底应有-400mm的空间。砼压水可采用拔球法，在平台上置一储料斗，储料斗容量应满足压水后首批砼能埋管大于米的要求。灌注过程中，应始终保证埋管2m以上，且不大于6m。
2) 砼必须连续灌注，每根桩的浇注时间按初盘砼的初凝时间控制，对浇注过程中的一切故障均应记录备案；
3) 混凝土灌注直至超过设计标高，并及时将多余砼清除，护筒在砼灌注完成后立即拔出。
4) 为减少以后凿除桩头的工作，可在灌注结束后，混凝土凝结前，挖除多余的一段桩头，但至少应保留，以待接灌后续构件混凝土时凿除。
5) 根据设计院（）字第号设计通知，桩基砼的抗渗标号提高，每根桩或每工作台班留置组混凝土试件，作为混凝土强度检验评定的依据。

、防止塌孔的措施
1) 备足钻机配件，经常检修，使钻机处于完好的状态，保证连续钻进，不使一个孔的钻进时间太长；
2) 始终保持孔内有足够的水头（即孔内水位不低于孔外地表水或高于地下水位以上）；
3) 钻进过程注意地质的变化，特殊情况时要加大泥浆比重或投入粘土，以快速增加泥浆护壁能力；
4) 护筒埋设深度及外侧回填按要求进行 ；
5) 钻至标高清孔合格后，立即下放钢筋笼浇筑砼。

、防止断桩的措施
1) 砼浇筑前导管要试拼，进行承压、抗拉、水密性试验，其压力不小于孔底净水的倍；
2) 备足搅拌设备，满足浇灌进度要求和浇筑的连续性，经常检查砼的塌落度。
3) 专人测量导管埋深，防止导管埋深过大或拔出。
4) 加强施工过程中的组织领导，分工明确，责任到人，统一指挥，保证连续灌注。
备注：
每根桩应附钻孔桩钻孔记录表、钻孔桩水下混凝土灌注记录表；、每跟桩应委托有资质的检测单位作声测以判断其桩基完整性。若对桩的质量有怀疑，还应进行钻芯取样或静载试验，以确定桩的完整性和承载力。其他质量标准还应符合中（Ⅰ）《混凝土灌注桩（钢筋笼）工程检验批质量验收记录表》和《混凝土灌注桩工程检验批质量验收记录表》的有关规定。

(二)、下部结构的施工方案方法

、承台施工
大桥南桥、桥墩位于河中间，当钻孔灌注桩完成后，拟采用下沉钢套箱围堰施工承台， 其余各墩台承台部分均将采用明挖基坑建筑基础的施工方法进行。
）钢套箱施工
钢套箱施工一般分为制作、定位、下沉、清基和浇筑混凝土几个工序。钢套箱每节高约
