德州市德城区排水工程工艺设计-毕业设计.docx

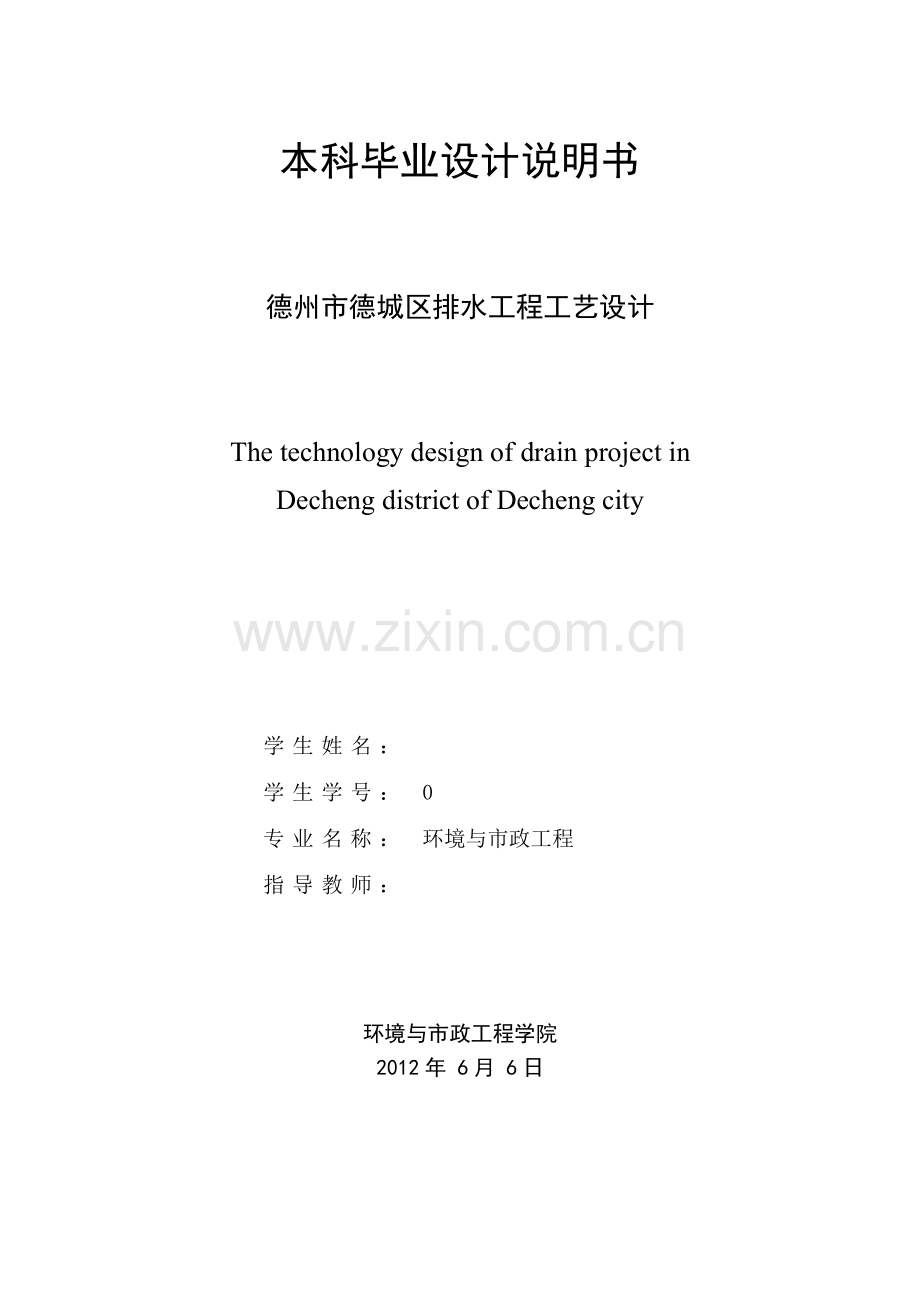

本科毕业设计说明书德州市德城区排水工程工艺设计The technology design of drain project inDecheng district of Decheng city学生姓名：学生学号：0专业名称：环境与市政工程指导教师：环境与市政工程学院2012年 6月 6日独创性声明本人声明所呈交的毕业设计是本人在指导教师指导下进行的研究工作和取得的研究成果，除了文中特别加以引用标注之处外，论文中不包含其他人已经发表或撰写过的研究成果，没有伪造数据的行为。毕业设计（论文）作者签名： 签字日期： 年 月 日毕业设计版权使用授权书本毕业设计作者完全了解学校有关保留、使用论文的规定。同意学校保留并向有关管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权天津城市建设学院可以将本论文的全部或部分内容编入有关数据进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本论文。（保密的毕业设计在解密后适用本授权说明）毕业设计作者签名： 指导教师签名： 签字日期： 年 月 日 签字日期： 年 月 日摘 要 本设计为德州市德城区排水工程工艺设计，包括德州市德城区生活污水与工业废水管网设计，雨水管网设计和污水处理厂的相关计算和设计，日处理污水Qd=99825m3/d，城市被河流分为两部分，使用倒虹管加以连接。生活污水管网采用分流制，污水经过污水主干管的输送进入污水处理厂后，进行水体净化，然后排入受纳水体，而产生的污泥通过公路运输进行外运处理，雨水不需要进行处理，在雨水管网中进行汇集收集后直接排放到河水中。污水处理厂的各处理构筑物包括：进水泵站，格栅（中，细）两道，平流沉砂池，辐流式沉淀池，A2/O曝气池,二沉池，接触消毒池，巴氏计量槽。本设计满足德州市德城区污水处理要求，排放水达到国家城镇污水处理厂污染物排放标准（GB18918-2002）一类B级标准。关键词：处理工艺；A2/O；辐流式沉淀池；二沉池；巴氏计量槽 ABSTRACTThe process design of drainage works designed to Dezhou City,Dezhou City sewage and industrial wastewater pipe network design,rain water pipe network design and sewage treatment plants calculation and design,processing sewage Qd=99825m3/d,City is divided into two parts,and was connected with a inverted siphon.sewage pipe network using the triage system,sewage was delivery into the sewage treatment plant by the sewage trunk pipes,purify the sewage,and then discharged into the incorporated water.The sludge generated by road transport for outward processing,rainwater do not need to deal,pooled collected directly discharged into the river in storm sewer.Each treatment of the sewage treatment plant structures including: sewage pumping station,grill(middle,fine)two stratospheric grit chamber,the radial flow sedimentation tank,the A2/O aeration tank,secondary settling pool,contact pool disinfection,pap metering tank.Designed to meet the Dezhou City sewage treatment requirements,and emissions from water bodies to achieve the national Class B standard,urban sewage treatment plant emission standards(GB18918-2002).Key words: treatment process；A2/O；the radial flow sedimentation tank；secondary settling pool；pap metering tank目 录第一章 城市资料和设计任务概述11.1设计原始资料11.2设计任务和设计任务概述3第二章 排水管网系统的设计说明4 2.1排水体制的选择4 2.2污水管网的设计说明5 2.3雨水管网的设计说明8第三章 污水处理厂的设计说明113.1污水处理程度以及出水水质标准11 3.2污水处理厂的厂址和工艺选择11 3.3污水处理厂主要构筑物的选择与设计概述14 3.4污水处理厂的平面布置与高程布置概述17 3.5污水处理厂泵站设计概述21第四章 经济技术析24 4.1A-A-O工艺中各构筑物容积 24 4.2流程总投资估算 24 4.3方案比较 25 4.4处理工艺经济技术比较总述 25第五章 污水处理厂内部环保施26 5.1主要环境问题 26 5.2处理措施 26 5.3事故排放 26第六章 本设计中存在的问题及议27 6.1 存在问题 27 6.2 建议 27致谢 28参考资料及设计规范 29附录 31第一章 城市资料和设计任务概述1.1设计原始资料1.1.1地形与城市规划资料1）城市地形与总体规划平面图一张 2）城市各区人口密度，综合生活污水定额和地面覆盖面积，见表1-1。表1-1 城市各区人口密度，综合生活污水定额和地面覆盖面积项目区别人口密度/（人/公顷）综合生活污水定额/（L/（人日）地面覆盖面积/%各种屋面混凝土与沥青路面碎石路面非铺砌土地面公园与绿地26018050201010102801805520105102901805020101010注：综合生活污水定额根据实际情况，按照室外给水设计规范（GB 500132006）的规定选用计算。3）工业企业和火车站的排水量，见表1-2。表1-2 工业企业和火车站的平均日排水量和总变化系数名 称平均日排水量/（m3/d）总变化系数（KZ）火车站9802.8工厂甲80001.5工厂乙100001.6注：工业企业排水水质符合现行国家相关标准。1.1.2污水处理厂进水水质污水处理厂进水水质见表1-3。表1-3 污水处理厂进水水质项目SS/mg/LCODCr/mg/LBOD5/mg/LTN/mg/L总磷/mg/LpH平均水温/数值250560290403.57.0201.1.3污水处理程度根据所在城市排放水体水系的污染程度及环保要求，污水处理厂出水水质标准按城镇污水处理厂污染物排放标准（GB 189182002）的一级B标准执行1.1.4气象资料1）气温：年平均12.9，最热月月平均最高43.4，最冷月月平均最低-27。2）夏季最多风向：6月SSW、7月SSW、8月NE。3）降雨量（平均年总量）：590.1mm。4）最大冻土深度：48cm。1.1.5地质资料1）厂区地面高程：99.7米。2）土壤承载力：0.13MPa。3）设计地震烈度：8度。1.1.6水文资料1）水体资料（相对于岸边地面高程为0.00的相对高程，即实际高程=岸边地面实际高程+相对高程或水位）正常水位岸边2.6 米，最高水位岸边1.6米，最低水位岸边4.0米河流宽度 160 米，河底高程 6 米污水处理厂排放口距受纳水体的距离为100 m。2）地下水水位相对标高：5米1.1.7污水处理工艺的技术经济分析资料1.1.8其它要求见排水工程毕业设计指导书。1.2设计任务和设计任务概述1.2.1设计内容根据该市总体规划图和所给的设计资料进行排水工程设计。设计内容如下：（1）排水管网规划设计，含两个以上的方案比较； （2）污水泵站工艺设计，含部分工艺图设计； （3）污水处理工艺设计，含部分单体构筑物的工艺图设计； （4）污泥处理工艺设计，含部分单体构筑物的工艺图设计； （5）污水处理工艺的技术经济分析；1.2.2设计成果要求 （1）设计深度应达到扩大初步设计 （2）设计说明书和设计计算书各一份（不少于2万字），内容与要求，见排水工程毕业设计指导书（3）绘制的图纸不少于8张，此外，其组成还应满足下表要求。表1-4 毕业设计绘制图纸要求设计内容图纸要求城市排水系统总平面图1张，A1污水、雨水干管纵断面图2张，A2污水泵站工艺图1张，A1污水处理厂工艺总平面图1张，A1污水处理厂污水与污泥处理系统高程图1张，A1污水处理主体构筑物工艺图2张，A1指导教师根据具体情况指定12张，A1注：超额完成的内容学生自选，计算机制图张数不应少于2张，手绘制图张数不应少于1张。（4）相关外文文献资料翻译 1 份（不少于3000字，以外文单词计）1.2.3设计完成时间周数：14周（不包括毕业设计答辩）完成期限：自2012 年3月12日至2012年6月15日止。第二章 排水管网系统的设计说明2.1排水体制的选择2.1.1排水体制分类排水系统一般分为合流制和分流制。合流制排水系统是将生活污水、工业废水和雨水混合在同一管渠内排除的系统2。分流制排水系统是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。排除生活污水、城市污水或工业废水的系统称污水排水系统；排除雨水的系统称雨水排水系统2。混合制排水系统有时也会出现，即使包括合流制和分流制两种排水系统的混合系统。在不同地区体制，由于地质，污水排放量等因素的影响，混合系统在有些城市中也会有应用。2.1.2 排水体制优缺点比较合流制和分流制排水体制优缺点见表2-12。表 2-1 排水体制优缺点比较2优点缺点环境保护方面合流制控制和防止水体污染效果好；1.污水主干管、污水厂的基建费用高；2.雨天时，部分混合污水溢入水体，引发水体污染。分流制污水干管尺寸小，污水厂容量小 初期雨水未经处理直接排入水体，造成较严重水体污染。工程造价方面合流制总造价比分流制低。泵站与污水厂造价高。分流制泵站及污水厂造价低。管道及总造价高于合流制。维护管理方面合流制雨天时，管道内流量大可冲刷管道内沉淀，管道维护及管理费用可降低。1.非雨天时管道内水量较小，流速较慢，易产生沉淀；2.不同天气情况时水质、水量变化较大，增大污水厂运行管理的复杂程度。 分流制1.可保持管内流速，不致产生沉淀；2.进入污水厂的水质水量变化小，便于运行管理；3.灵活且适应社会发展需要。管道维护及管理费用高。注：混合制排水系统优缺点介于两者之间。 2.1.3排水体制选择说明（3）管道埋深及最小覆土厚度21）管道最小覆土厚度，在车行道下一般不小于0.7m；但在土壤冰冻线很浅（或冰冻线虽深，但有保温及加固措施时），在采取结构加固措施，保证管道不受外部荷载损坏情况下，也可小于0.7m，但应考虑是否保温。2）冰冻层内管道埋设深度，无保温措施时，管内底可埋设在冰冻线以上0.15m；有保温措施或水温较高的管道，管内底埋设在冰冻线以上的距离可以加大，其数值应根据该地区或条件相似地区的经验确定。（4）工业废水排入城市污水管道的水质标准25工业废水排入城市污水管道，应取得当地城建主管部门的同意。水质应不影响城市污水管道及污水处理厂的正常运行，不对养护管理人员造成危害，不影响处理后出水和污泥的排放和利用，其排入的水质最高允许浓度必须符合现行有关标准。（5）检查井管渠交汇、管渠尺寸或坡度改变、转弯、跌水处及相隔一定距离的直管渠上应设检查井。检查井间距要求见表2-4。表2-4 检查井最大间距25管径或暗渠高（mm）最大间距(m)污水管道雨水(合流)管道200-4004050500-7006070800-100080901100-15001001101500120120（6）跌水井2跌水井即具有消能设施的检查井；当上下游管标高落差小于1m时，一般只将检查井底部做成斜坡，不采用专门的跌水措施；当管径不大于200mm时，一次落差不宜超过6m；当管径为300600mm时，一次落差不宜超过4m,跌水方式可采用竖管或矩形竖槽；当管径大于600mm时，其一次跌水水头高度及跌水方式应按水力计算确定。（7）倒虹管2排水管渠遇到河流，山涧，洼地或地下构筑物等障碍物时，不能按原有的坡度埋设而是按下凹的折线方式从障碍物下通过，这种管道称为倒虹管。确定倒虹管的路线时，应可能与障碍物正交通过，以缩短倒虹管的长度，并应选择在河床和河岸较稳定不易被水冲刷的地段及埋深较小的部位敷设。有图有删减联系QQ：535316553（11）在需要通风的井位宜设置通风管；（12）在适当管段中，宜设置观测和计算构筑物，以便积累运行资料。2.2.3 污水管道设计步骤5（1）在绘有规划总图的比例适当的地形图上，依据地形以及排水规划布置系统，划划定排水区域。（2）根据管道综合布置，确定干管、支管在道路（或规划道路）横断面及平面的位置，确定检查井位置及管段长度，绘制管段平面布置图。（3）根据地形、干管、支管以及交叉管线的现状和高程，确定排水管网起点、出口和控制点的高程。（4）根据规划人口数、污水量定额等，计算各污水管段的设计流量。（5）依据设计流量进行管道水力计算，并确定管段的断面、坡度、高程，绘制干管纵剖面图。2.3雨水管网的设计说明2.3.1雨水管一般规定25（1）重力流管道按满流计算，并应考虑排放水体水位顶托的影响；（2）管道满流时最小设计流速一般不小于0.75m/s，如起始管段地势非常平坦，最小设计流速可减小到0.60m/s；（3）最小管径和最小坡度：雨水管与合流管不论在街坊和厂区或在街道下，最小管径均宜为300mm，最小设计坡度为0.003；（4）管道覆土：最小覆土参照污水管道的规定。2.3.2雨水管渠设计一般规定5（1）污水管道设计一般规定15条，对于雨水管渠设计，同样适用；（2）管道在检查井内连接，一般采用管顶平接，不同断面管道必要时也可采用局部管段管底平接，但在任何情况小进水管线不得低于出水管底；（3）在有池塘坑洼的地方，应根据可能，考虑雨水的调蓄；（4）在有条件的地方，应考虑两个管道之间的连接；（5）雨水管道一般不做倒虹吸；（6）明渠与暗管的连接：明渠接入暗管，一般有跌差，其护砌做法以及端墙、格栅等均按进水口处理，并在断面上设渐变段，一般长510m；暗渠接入明渠，应考虑淤积问题，也宜安排跌差，其端墙及护砌做法按出水口处理；（7）明渠与桥涵连接：明渠连接桥涵，要考虑水流断面收缩、流速变化等因素造成水面雍高的影响，必要时需对桥涵的过水能力进行核算；（8）明渠穿过洼地和高地：明渠穿过洼地，应尽可能允许洼地的雨水排入；明渠避免穿过高地，当不得以需局部穿过时，应通过技术经济比较，然后再定该段采用明渠还是暗渠。2.3.3雨水管渠设计步骤5（1）布置雨水管渠系统，划定雨水汇水面积：在比例适当且绘有规划总图的地形图上，布置雨水管道，并确定水流方向和出水口，计算各管道雨水量；（2）定线：在较大比例（1:5001:1000）且绘有规划道路的地形图上，确定雨水干支管渠准确路线，并确定检查井位置及管（渠）段长度；（3）确定控制点的高程：根据地形现况、规划等相关条件，确定管网控制点的高程；（4）选定设计数据：包括径流系数、重现期、地面集水时间等；（5）依据选定数据进行水力计算，并确定管渠断面、坡度及高程；（6）确定雨水排出口位置；（7）绘制管道纵剖面图。第三章 污水处理厂的设计说明3.1污水处理程度及出水水质标准有图有删减联系QQ：535316553提供全套图纸3.2污水处理厂的厂址与工艺选择3.2.1污水处理厂的厂址选择5在城镇总体规划中，污水厂的范围已有规定。但是，在污水厂的总体设计时，对具体厂址的选择，仍须进行深入的调查研究和详尽的技术经济比较。其一般原则如下：（1）厂址与规划居住区或公共建筑群的卫生防护距离应根据当地具体情况，与有关环保部门协商确定，一般不小于300m。（2）厂址应在城镇集中供水水源的下游，至少500m。（3）厂址应尽可能少占农田或不占农田，且便于农田灌溉和消纳污泥。（4）厂址应尽可能设在城镇和工厂夏季主导风向的下方。（5）厂址应设在地形有适当坡度的城镇下游地区，使污水有自流的可能，以节约动力消耗。（6）厂址应考虑汛期不受洪水的威胁。（7）厂址的选择应考虑交通运输，水电供应地址，水文地质等条件。（8）厂址的选择应结合城镇总体规划，考虑远景发展，留有充分的扩建余地。3.2.2 污水处理厂的工艺选择3.2.2.1选择依据1（1）污水处理程度；（2）工程造价及运行费用；（3）当地的地形、气候、地质等条件；（4）原污水水量及污水流入工况。3.2.2.2污水处理工艺的比较与选择因为对于不同的污染物处理方法不一样，所以处理效率也不同，而处理程度决定了处理工艺的选定。1）去除BOD、COD1污水中含碳污染物的检测指标，主要的去处方法是微生物氧化分解。氮是组成微生物细胞内蛋白质和核酸的重要元素，氮源可来自N2、NH3、NO3-等无机含氮化合物，也可以来自蛋白质，胨及氨基酸等有机含氮化合物。其需求量可按BOD:N=100:5考虑。微生物对磷的需求量，可按BOD:N:P=100:5:1考虑。磷是微生物需求量最多的无机元素，在细胞的组成元素中，磷占全部无机盐元素的50%左右。是合成核蛋白、卵磷脂及其他磷化合物的重要元素。它在微生物的代谢和物质转化过程中起着重要左右。因此微生物在对氮和磷很好去除的过程中，可以得到很好的生长。3.2.2.2 污水处理工艺的比较与选择对于德州市德城区远水水质来说，氮和磷过量，使用脱氮除磷效果比较好的工艺来去除。在此对SBR工艺和A-A-O工艺做出比较。方案一 SBR工艺23间歇式活性污泥法，也称为序批式活性污泥法，是在一个反应器中周期性完成生物降解和泥水分离过程的污水处理工艺。在典型的SBR反应器中，按照进水、曝气、沉淀、排水、闲置等5个阶段顺序完成一个污水处理周期。SBR工艺的特点如下：运行灵活，近似于静止沉淀的特点，在处理周期的开始和结束时，反应器内水质额污泥负荷经过一个由高到低的郭晨，溶解氧则由低到高，SBR反应器在某一时刻，池内各处水质均匀，具有完全混合的水力学特征，SBR一般不设初沉池，但是要求管理人员具有较高的理论基础。方案二 A-A-O工艺（即厌氧-缺氧-好氧活性污泥法）23A-A-O工艺特点：它是在A2/O除磷工艺基础上增设了一个缺氧池，并将好氧池岀流的混合液回流至缺氧池，具有同步脱氮除磷的功能。工艺流程简单，总水力停留时间少于其他同类工艺，节省基建投资，该工艺在厌氧、缺氧、好氧环境下交替运行，有益于抑制丝状菌的膨胀，改善污泥沉降性能，该工艺不需要外加碳源，节省运行费用。脱氮效果受混合液回流比大小的影响，除磷效果受回流污泥夹带的溶解氧和硝态氮的影响，因而脱氮除磷效果不可能很高，沉淀池要防止产生厌氧缺氧状态，以避免聚磷菌释磷而降低出水水质和反硝化产生氮气，而干扰沉淀。SBR工艺及A-A-O工艺优、缺点比较见表3-3。表3-3 SBR、A-A-O工艺比较23优点缺点SBR工艺1）沉淀性能好,有机物的去除效果好；2）提高难降解废水的处理效率；3）抑制丝状菌膨胀；4）可以除磷脱氮而不需要新增反应器；5）没有二沉池和污泥回流，故工艺简单。1）需连续进水时，故单一SBR反应器需要较大调节池；2）对于多个SBR反应器，其进水和出水阀门需频繁切换；3）大型污水处理项目的连续进、出水要求难以满足；4）设备的闲置率较高；5）污水提升水头损失大； 6）如需后续处理，则要较大调节池；7）对设备技术要求较高。A-A-O工艺1）工艺简单，总的水力停留时间少；2）无污泥膨胀，SVI值一般均小于100；3）污泥中含磷浓度高，可做肥料；4）运行中不需投药，两个A段只要轻缓搅拌，运行费用低；工程造价较低。1)除磷效果难以进一步提高，污泥增长有限；2)脱氮效果也难以再提高3)进入沉淀池的污水需保持一定溶解氧，以防污泥释放磷的状况发生。所以综合考虑下，决定采用A-A-O生物同步除氮除磷工艺。3.3污水处理厂的平面布置与高程布置概述3.3.1污水处理厂的平面布置污水处理厂个构筑物在布置的时候应该注意一下原则：1各处理构筑物的平面布置应该满足一下规则：5（1）处理构筑物的布置应紧凑，节约用地并便于管理（2）处理构筑物应尽可能的按流程顺序布置，一避免管线迂回，同时应充分利用地形，以减少土方量。（3）经常有人工作的建筑物如办公、化验等用房应布置在夏季主风向的上风一方，在北方地区，并应考虑朝阳。（4）在布置总图时，应考虑安装充分的绿化地带。（5）总图布置应考虑远近期结合，有条件时，可按远景规划水量布置，将处理构筑物分为若干系列，分期建设。（6）构筑物之间的距离应考虑敷设管渠的位置，运转管理的需要和施工的要求，一般采用510m。（7）污泥处理构筑物应尽可能布置成单独的组合，以策安全，并方便管理。（8）变电站的位置应设置在耗电量大的构筑物附近，高压线应避免在场内架空敷设。（9）污水厂内管线种类很多，应考虑综合布置，以免发生矛盾。污水和污泥管道应尽可能考虑重力自流。（10）如有条件，污水厂内的压力管线和电缆可合并敷设在一条管廊或管道沟内，以利于维护和检修。（11）污水厂内应设超越管，以便发生事故时，使污水能超越一部或全部构筑物，进入下一部构筑物或事故溢流。（12）污水厂的占地面积，随处理方法和构筑物选型的不同，而有很大的差异。2.管道的平面布置1为便于维修和清刷的要求考虑，连接污水处理构筑物之间的管渠，以矩形明渠为宜，明渠多由钢筋混凝土制成，也可采用砖砌，必要时或在必要部位，也可以采用钢筋混凝土管或者铸铁管。在寒冷地区，为了防止冬季污水在明渠内冻结，在明渠上加设盖板。为了防止污水中的悬浮物在管渠内沉淀，污水在明渠内必须保持一定的流速。在最大流量时，流速可介于1.01.5m/s之间，在最低流量时，流速不得小于0.40.6m/s，以免在管道中产生沉淀难于清淤，增加维修工作量。3.附属构筑物布置原则5（1）办公及化验：办公室是行政管理的中心，也是全场的集中控制中心。化验室是检验污水处理工艺成果的地方。两者都是污水厂必不可少的建筑物。在中，小型污水厂中，办公和化验室可设在同一建筑物内，大型污水厂内，化验项目较为齐全，仪器设备也较多，为了避免干扰，最好单设。（2）检修间：污水厂的机械设备甚多，经常需要检修，在大型厂内，必须设机修和电修车间。（3）锅炉房：污水厂的锅炉房主要为污泥消化池加热服务，但也为个辅助房屋供热服务。设计锅炉房时，应考虑设置煤堆，堆渣场地和运输问题。（4）变电站：变电站应设在耗电多的构筑物附近。（5）进出口：污水厂的正门一般设在办公楼附近。污泥及物料运输最好另辟侧门，就近进出场，以免影响环境卫生，并防止噪声干扰。（6）噪声防护：污水厂的噪声防护，可参见给排水设计手册第三册城镇给水（7）人员编制：污水厂的人员编制按城乡建设部颁布的规定执行。3.3.2本设计污水处理厂平面布置特点德州市德城区夏季主导风向，河流流向等因素，将污水处理厂建设在城区西南方向河北约100m。构筑物之间的布置应该遵守以上规定。3.3.3 污水处理厂高程布置高程布置是为了确定各构筑物标高，并计算各构筑物的水面标高，确保污水污泥能够在各构筑物之间通畅的流动，保证污水处理厂的正常运行。1.高程布置原则1（1）选择一条距离最长，水头损失最大的流程进行水力计算。并应适当保留余地，以保证在任何情况下，处理系统都能够运行正常。（2）计算水头损失时，一般应以近期最大流量作为构筑物和管渠的设计流量。（3）设置终点泵站的污水处理厂，水力计算常以接纳处理后污水水体的最高水位作为起点，逆污水处理流程向上倒推计算，以是处理后污水在洪水季节也能自流排出，而水泵需要的扬程则较小，运行费用也较低。（4）在做高程布置时应注意污水流程与污泥流程的配合，尽量减少需抽升的污泥量。2.污水处理厂高程布置见污水处理厂高程布置图。3.4污水处理厂主要构筑物的选择与设计概述3.4.1污水处理构筑物的选择与设计概述1中格栅的设计(4座)（1）功能：去除污水中较大的悬浮物、纤维物质、固体性颗粒物质和漂浮物等，防止后续管道，阀门堵塞，以保证后续处理构筑物正常运行5。本设计采用链条回转式多耙平面格栅机，并采用机械清渣。（2）设计参数（单座）：过栅流量（m3/s）：0.3755栅槽宽度（mm）：1447栅条间隙（mm）：21栅前水深（m）：0.4过栅流速（m/s）：0.9过栅损失（m）：0.097（3）格栅清污机选型：型号：ZPS-2000转耙格栅式清污机；格栅宽度（mm）：1730格栅净距（mm）：21安装角度（）：75过栅流速（m/s）：0.9电动机功率（kw）：2.2-5.52.细格栅的设计(4座)（1）功能：去除污水中的漂浮物及d10mm的较大固体物质，保证后续处理系统的正常运行。（2）设计参数（单座）：过栅流量（m3/s）：0.3755栅槽宽度（mm）：2500栅条间隙（mm）：7栅前水深（m）：0.4过栅流速（m/s）：0.9过栅损失（m）：0.515（3）格栅清污机选型型号：ZD-B型垂直链条式除污机格栅宽度（mm）：2500格栅间距（mm）：8安装角度（）:753.进水泵房（1）功能：提升污水高度，以满足污水处理厂各构筑物的水位要求5。（2）设计参数：泵房设计流量（m3/s）：1.502集水池容积（m3）：163（3）主要设备350QW1500-15-90潜污泵3台（其中2台工作1台备用）（4）控制方式： 根据PLC集水池水位的自动控制系统，水泵进行轮值运作，现场操作手动进行控制。4.平流沉砂池（3座）（1）功能 将相对密度较大的无机颗粒从污水中分离出来。沉砂池一般设置在泵站、沉淀池前，以减轻水泵及管道磨损，防止后续处理构筑物的管道堵塞，减小污泥处理构筑物容积等；也可以设置于初沉池前，以降低初沉池负荷、提高污泥处理构筑物的处理条件。颗粒物表面粘附的一些粘性有机物也随颗粒的沉降在沉砂池中被去除。常见的沉砂池有平流沉砂池，旋流沉砂、曝气沉砂池和池竖流沉砂池等5。本设计采用辐流式平流沉砂池（2）设计参数（单座）：设计流量（m3/s）：0.501长度（m）： 7.5宽度（m）：2.8；分为两格，每格宽1.4m。高度（m）：1.69有效水深（m）：0.8425辐流式沉淀池沉淀池按位置不同，可分为初次沉淀池和二次沉淀池。初沉池设在生物反应池之前，对SS的去除效率可达40%55%，对BOD5的去除效果约为20%30%，可改善生物处理构反应池的运行条件5。二沉池设在生物反应池之后，用于分离生物反应池出水中的污泥5。主要有平流沉淀池，辐流沉淀池及竖流沉淀池，优缺点比较见表3-4：表3-4 各种沉淀池优缺点和适用条件10池型优点缺点适用条件平流式 沉淀效果好 对冲击负荷和温度变化的适应能力较强 施工简易 平面布置紧凑 排泥设备已趋定型 配水不易均匀 采用多斗排泥时，每个泥斗需单独设排泥管自排泥，操作量大 采用机械排泥时，设备复杂，对施工质量要求高适用于大、中、小型污水处理厂竖流式 排泥方便，管理简单 占地面积小 池子深度较大，施工困难 对冲击负荷和温度变化的适应能力较差 池径不宜过大，否则布水不匀适用于小型污水处理厂辐流式 多为机械排泥，运行可靠，管理简单 排泥设备已定型化机械排泥设备复杂，对施工质量要求高适用于大、中、小型污水处理厂采用辐流式沉淀池（1）构筑物作用：将污水中的污泥通过沉降作用把污泥去除获得澄清的出流水，原理有泥水分离（沉淀），污泥的浓缩等。（2）设计参数初沉池（3座）设计参数（单池）：设计流量（m3/s）：0.501池径（m）：30有效水深（m）：3池总高度（m）：6.186.A-A-O 生物反应池（3座）（1）功能：同步除氮脱磷，减小污水中氮、磷的含量（2）设计参数（单座）：设计流量（m3/s）：0.501廊道长（m）：70廊道数：6廊道宽（m）：10高度（m）：6.8有效水深（m）：67.二沉池（4座）（1）构筑物作用：去除污水中悬浮物以及重量较小的微生物为主要作用。（2）设计参数设计参数（单池）：设计流量（m3/s）：0.3755池径（m）：38有效水深（m）：3.75池总高度（m）：5.208接触池（3座）（1）消毒原理：本设计采用氯气消毒法。（2）设计参数（单池）：流量（m3/s）：0.501接触池容积（m3）：903.6廊道长（m）：27廊道数：3廊道宽（m）：4有效水深（m）：3.0池高（m）：3.39.巴氏计量槽（2座）（1）构筑物作用：控制曝气量、污水量、污泥量及能量之间的关系设置的设施。（2）设计参数：设计流量（m3/s）：1.502单格宽（m）：1.38格长（m）：12.4653.5污水处理厂泵站设计概述3.5.1泵站形式选择泵站的种类很多，包括有合建，分建以及自灌等，其优点和缺点见表3-5。表3-5 泵房形式比较5形式优点缺点适用条件圆形1.结构受力条件好，便于使用沉井法施工2.施工造价可降低3.水泵启动方便，可依集水井中水位实现自动操作1.泵的布置困难2.泵房若很深，维修不方便设计水量小，或水泵不超过4台方形1.机组管道布置方便；2.启动操作方便；1.建造费用高2.土质差，地下水位高时不便使用设计流量大，或水泵超过4台合建式1.结构紧凑，占地少2.吸水管路短3.工程费用低结构复杂，不易施工土质硬，地下水位低，自灌式泵站分建式1.结构处理简单2.施工方便，机器间无被污水淹没的危险1.需抽真空启动2.因来水不均，使泵启动频繁土质差，地下水位高自灌式1.启动可靠2.无需引水3.操作方便1.泵房较深，增加地下工程造价2.维修不方便3.卧式泵电机易受潮自动化程度较高泵站非自灌式1.结构简单，卫生条件好2.维修管理方便1.对管理人员要求高。2.附属设备多来水量稳定，场地狭窄，施工困难（1）设计水量、水泵全扬程 污水泵站设计流量按最大处理 水泵扬程H：计算公式为 HH1+H2+h1+h2+h3 （2）选泵考虑的因素设计水量、水泵扬程的工况点应靠近水泵的最高效率点；由于水泵在运行过程中，集水池的水位是变化的，所选水泵在这个变化范围内处于高效区；
