流体力学课后题题解(第3章).doc

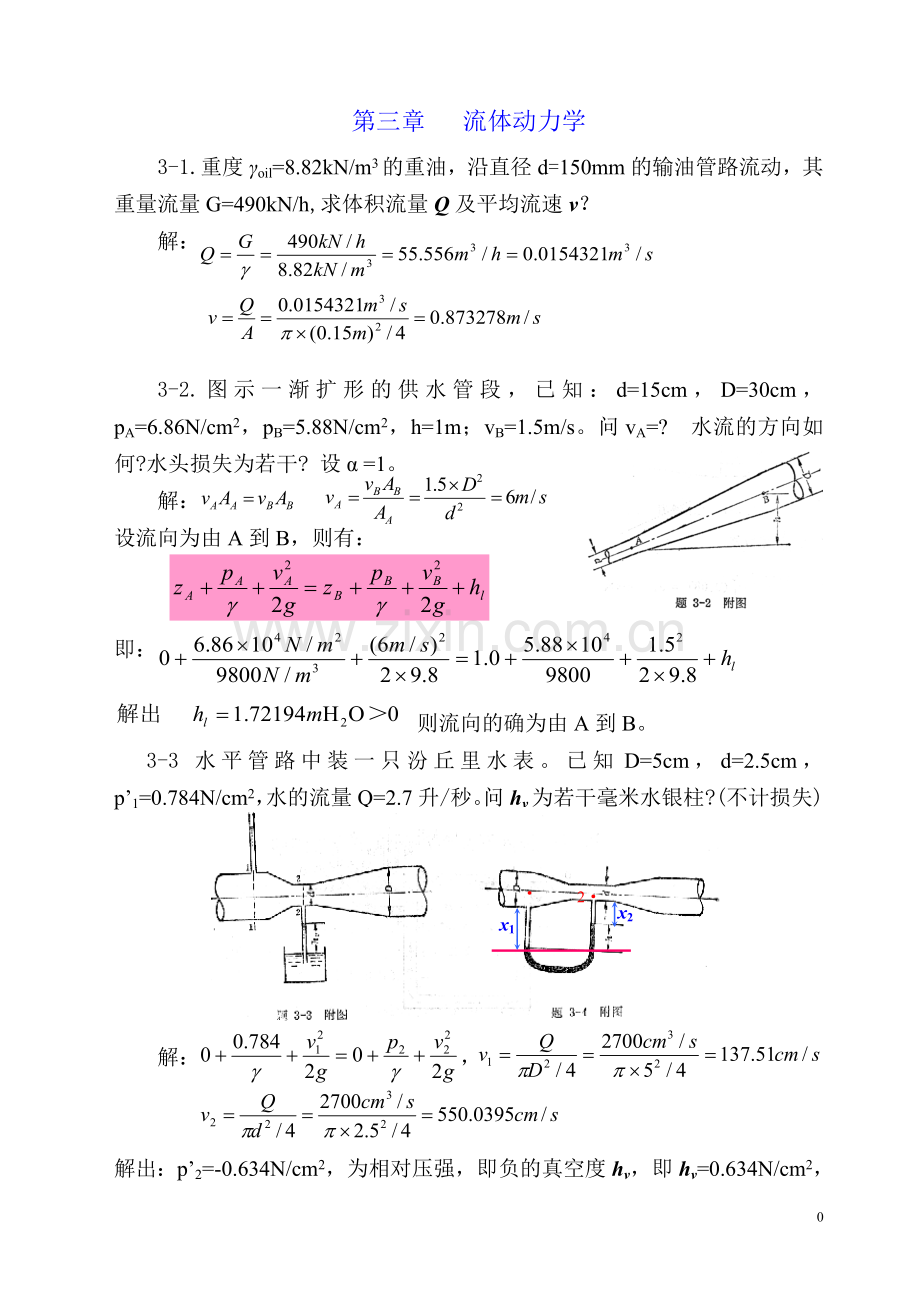

第三章 流体动力学3-1.重度oil=8.82kN/m3的重油，沿直径d=150mm的输油管路流动，其重量流量G=490kN/h,求体积流量Q及平均流速v？解：3-2.图示一渐扩形的供水管段，已知：d=15cm，D=30cm，pA=6.86N/cm2，pB=5.88N/cm2，h=1m；vB=1.5m/s。问vA=? 水流的方向如何?水头损失为若干? 设 =1。解：设流向为由A到B，则有：即： 则流向的确为由A到B。 12x1x23-3 水平管路中装一只汾丘里水表。已知D=5cm，d=2.5cm，p1=0.784N/cm2，水的流量Q=2.7升/秒。问hv为若干毫米水银柱?(不计损失)解： ，解出：p2=-0.634N/cm2，为相对压强，即负的真空度hv，即hv=0.634N/cm2，而1N/cm2=75.061mmHg，故 hv=47.588 mmHg。3-4 水银压差计连接在水平放置的汾丘里流量计上。今测得其中水银面高差h=80mm。已知D=10cm，d=5cm，汾丘里流量计的流量系数=0.98。问水通过流量计的实际流量为若干?解：1 12 2流入大气3-5 某选矿厂的一台碎矿机，每小时可以处理矿石352.8kN。安装在它下面的振动筛，每筛分9.8 kN矿石，需用水9.8 kN。若高位水池及供水管路如图所示，不计水头损失。问此管路的直径应为多少厘米时，才能满足用水要求?解：需水352.8kN/h。3-6 某矿山的一个竖井如图所示。已测得p1=755mmHg。p2=795mmHg，且知空气的重度a=11.76N/m3，问这个竖井是出风井还是进风井?解：设由1流向2，若解出hl为负，则为由2流向1。则必为出风井。3-7 离心式通风机由吸气管吸入空气。吸气管圆筒形部分的直径D=200mm，在此圆筒壁上装一个盛水的测压装置，h=0.25m，空气的重度a=12.64N/m3，问此风机1秒钟吸气多少方？112211H22 解：取两断面如图，v1=0, z1= z2=03-8 高压水箱，阀门关闭时，表读数p=274.4kPa，开启后，p=58.8kPa，D=25mm，求每小时泄水量。解：静止时，取两断面如图， 开启后，3-9 矿山通风系统，h=250mmH2O，A2=10m2，风量Q=100m3/s，井内、外空气的a=12.25N/m3，求能量损失？ 解：取两断面如图，v1=0, z1= z2=03-10 某矿山在进行通风系统调查时，利用图3-37所示的毕托管，在某一巷道断面中心C点处测得U形差压计中的水面高差h=12mm。已知：毕托管的流速系数=0.98，巷道内气温t =20，巷道断面面积为2.52.5m2，C点风速与断面上平均风速之比为1.25:l。问此巷道内的通风量为若干? 解：有关参数参照p76例3-8，压差（将水柱改为空气柱）3-11 水平管路中装有渐缩直角弯管。弯管进口直径D1=60cm，出口直径D2=45cm。水进弯管时的压强p1=35kPa，速度v=2.5m/s。若不计摩擦损失，求水流经此渐缩弯管时对管的作用力(包括大小与方向)。 解：据题意画图：水平管路，无重力！1122P1P2v1v2D1D2yxR 所以有：3-12 井巷喷锚采用的喷嘴如图。其入口直径d1=50mm，出口直径d2=25mm。水自喷嘴射入大气。喷嘴前压强p1=60N/cm2。若不计摩擦损失，求喷嘴与水管接头处所受的拉力及工作面所受的冲击力各为多少? 解：相对压强Rxp2=0p1x 3-13 直径为150mm的水管末端，接上分叉管嘴，其直径分别为75mm与100mm。水自管嘴均以12m/s的速度射入大气。它们的轴线在同一水平面上，夹角示于图中，忽略摩擦阻力，求水作用在双管嘴上的力的大小与方向。 解： 5
