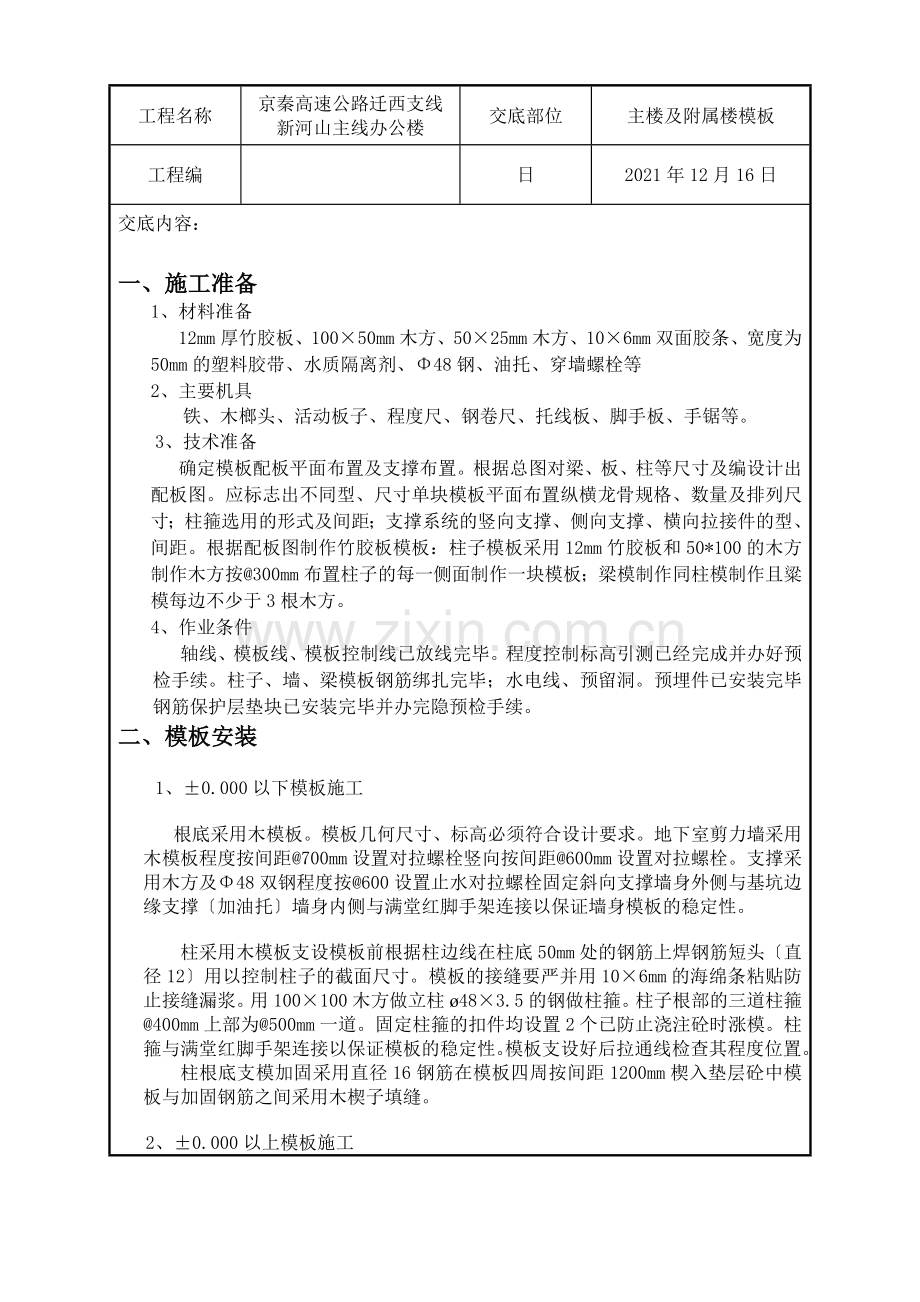

工程名称
京秦高速公路迁西支线新河山主线办公楼
交底部位
主楼及附属楼模板
工程编

日
2021年12月16日
交底内容：

一、施工准备
1、材料准备
12mm厚竹胶板、100×50mm木方、50×25mm木方、10×6mm双面胶条、宽度为50mm的塑料胶带、水质隔离剂、Φ48钢、油托、穿墙螺栓等
2、主要机具
铁、木榔头、活动板子、程度尺、钢卷尺、托线板、脚手板、手锯等。
3、技术准备
确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编设计出配板图。应标志出不同型、尺寸单块模板平面布置纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型、间距。根据配板图制作竹胶板模板：柱子模板采用12mm竹胶板和50*100的木方制作木方按@300mm布置柱子的每一侧面制作一块模板；梁模制作同柱模制作且粱模每边不少于3根木方。
4、作业条件
轴线、模板线、模板控制线已放线完毕。程度控制标高引测已经完成并办好预检手续。柱子、墙、梁模板钢筋绑扎完毕；水电线、预留洞。预埋件已安装完毕钢筋保护层垫块已安装完毕并办完隐预检手续。
二、模板安装
1、±0.000以下模板施工
根底采用木模板。模板几何尺寸、标高必须符合设计要求。地下室剪力墙采用木模板程度按间距@700mm设置对拉螺栓竖向按间距@600mm设置对拉螺栓。支撑采用木方及Φ48双钢程度按@600设置止水对拉螺栓固定斜向支撑墙身外侧与基坑边缘支撑〔加油托〕墙身内侧与满堂红脚手架连接以保证墙身模板的稳定性。
柱采用木模板支设模板前根据柱边线在柱底50mm处的钢筋上焊钢筋短头〔直径12〕用以控制柱子的截面尺寸。模板的接缝要严并用10×6mm的海绵条粘贴防止接缝漏浆。用100×100木方做立柱ø48×3.5的钢做柱箍。柱子根部的三道柱箍@400mm上部为@500mm一道。固定柱箍的扣件均设置2个已防止浇注砼时涨模。柱箍与满堂红脚手架连接以保证模板的稳定性。模板支设好后拉通线检查其程度位置。
柱根底支模加固采用直径16钢筋在模板四周按间距1200mm楔入垫层砼中模板与加固钢筋之间采用木楔子填缝。
2、±0.000以上模板施工
1〕柱模板安装
放柱边线及控制线→搭设安装架子→焊接柱模定位筋 →模板吊装就位 →检查对角线、垂直和位置→安装上下柱箍→检查校正→安装其它柱箍并与满堂红脚手架连接
模板吊装前先检查整体模板上下口的截面尺寸、对角线偏向连接件、卡件、柱箍的数量及紧固程度。检查柱筋是否有有碍柱模的套装并用铅丝将柱顶筋先绑拢在一起以利柱模从顶部套入。吊装就位第一片模板并设临时支撑或用铅丝与柱主筋绑扎临时固定随即吊装第二、三、四片柱模粘贴海绵条防止柱模漏浆安装穿柱螺栓的 PVC套。根据柱子边线确定模板下部位置吊垂球确定模板上口尺寸检查模板上口的对角线尺寸尺寸确定后固定柱子模板上下口柱箍根据柱子控制线检查柱模的位置检查其垂直度如合格后固定其它柱箍并与满堂红教授加连接并拧紧对拉螺栓的顶头螺丝〔对拉螺栓加双丝帽儿〕。拉通线检查柱子的程度位置。对拉螺栓竖向按@600设置。

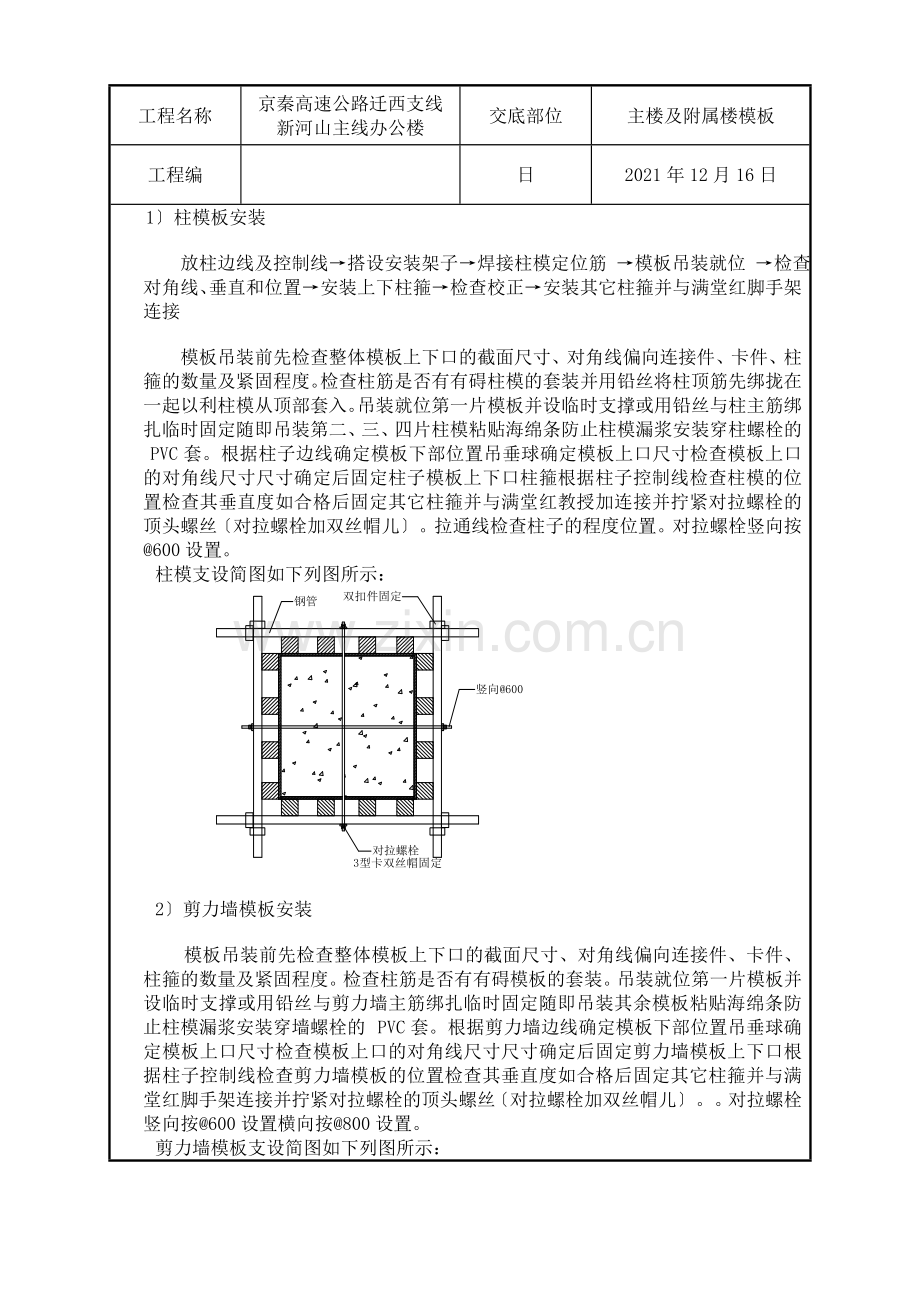

柱模支设简图如下列图所示：

2〕剪力墙模板安装
模板吊装前先检查整体模板上下口的截面尺寸、对角线偏向连接件、卡件、柱箍的数量及紧固程度。检查柱筋是否有有碍模板的套装。吊装就位第一片模板并设临时支撑或用铅丝与剪力墙主筋绑扎临时固定随即吊装其余模板粘贴海绵条防止柱模漏浆安装穿墙螺栓的 PVC套。根据剪力墙边线确定模板下部位置吊垂球确定模板上口尺寸检查模板上口的对角线尺寸尺寸确定后固定剪力墙模板上下口根据柱子控制线检查剪力墙模板的位置检查其垂直度如合格后固定其它柱箍并与满堂红脚手架连接并拧紧对拉螺栓的顶头螺丝〔对拉螺栓加双丝帽儿〕。。对拉螺栓竖向按@600设置横向按@800设置。
剪力墙模板支设简图如下列图所示：

3〕梁模板安装
搭设梁底支架→梁底模安装→梁底起拱→绑扎钢筋→梁侧帮模板安装→安装上下锁口、斜撑及对拉螺栓→复核梁模尺寸位置→与相邻模板连接固定
安装梁模支架之前首层为土壤地面时应平整夯实无首层是土壤地面或楼板地面在专用支柱下脚要铺设通长脚手板并且楼层间的上下支座应在一条直线上。支柱采用双排间距以750mm为宜。支柱上连固100×100mm木楞。支柱中间和下方加横杆或斜杆立杆上部加油托用已调整梁的标高。在支柱上调整预留梁底模板的厚度符合设计要求后拉线安装梁底模板并找直。在底模上绑扎钢筋经历收合格后去除杂物安装粱侧模板模板边缘贴海绵条防止漏浆。安装上下锁口及外竖楞附以斜撑其间距宜为750mm。当粱高超600mm时按@1200mm穿对拉螺栓加固。侧梁模上口要拉线找直。复核检查梁模尺寸与相邻梁柱模板连接固定。
4〕板模板安装
搭设支架→安装横纵钢〔木楞〕→调整标高并起拱→铺设竹胶板→检查模板上皮标高、程度→刷隔离剂
安装板模支架之前首层为土壤地面时应平整夯实无首层是土壤地面或楼板地面在专用支柱下脚要铺设通长脚手板并且楼层间的上下支座应在一条直线上。楼板模板次龙骨采用100×100方木间距≤250mm主龙骨采用ø48×3.5mm钢。楼板模板支撑采用满堂式脚手架立杆间距不大于1000×1000mm立杆间距可以根据不同开间尺寸进展调整。主楼一层立杆间距不大于800×800mm。楼板模板支撑必须加扫地杆和剪撑剪撑横向间距不大于6000mm。程度杆沿高度方向间距不大于1800mm。铺设竹胶板板面板与板交接处粘贴50mm宽塑料胶带。按柱子钢筋上的500mm标高线检查模板上皮的标高及起拱高度是否符合要求。模板清理干净后涂刷隔离剂隔离剂涂刷要均匀不得漏刷。
板模支设简图如下列图所示：

5〕楼梯模板安装
楼梯模板采用12mm竹胶板板面100×100mm木方沿板长方向按@600mm设置支撑采用钢及油托底托下方垫50×100mm方木楼梯模板、三角踏步板等用木材现场制作现场安装。

6〕模板安装允许偏向
墙、梁、柱轴线位移
5
尺量检查
标 高
±5
用水准仪或拉线和尺量检查
墙、柱、梁截面尺寸
±2
尺量检查
每层垂直度
3
用2m托线板检查
相邻两板外表上下差
2
用直尺和尺量检查
外表平整度
2
用2m靠尺和塞尺检查
预埋钢板中心线位移
3

埋预留孔中心线位移
3

中心线位移
2
拉线和尺量检查

外露长度
+10 0

中心线位移
10

截面尺寸
+10 0

每层垂直度
3
用2m托线板检查

三、模板撤除
1、拆模的顺序和采取先支的后拆后支的先拆先拆非承重模板后拆承重模板的严格遵守从上而下的原那么进展撤除。
2、根底模板撤除
1〕拆模板时应将拆下的钢模板等随拆随派人运到离根底较远的地方〔指定地点〕进展堆放以免基坑附近地面受压造成坑壁塌方。
2〕撤除的模料上铁钉应及时拨干净以防扎伤人员。
3、梁、板、柱模板撤除
1〕现浇楼板的模板撤除顺序：砼板支承构件〔梁楞〕→平板模→梁侧模→梁底支撑系统→梁底模。
2〕撤除模板时要站在平安的地方。
3〕撤除模板时严禁用撬棍或铁锤乱砸对拆下的大块竹胶板要有人接应拿稳应妥善传递放至地面严禁抛掷。
4〕拆下的支架模板应及时拨钉按规格堆放整齐工程完成〔模板工程〕应用塔吊吊落〔严禁模料从高处抛掷〕到指定地点堆放。
5〕撤除跨度较大的梁下支柱时应先从跨中开场分别向两端撤除。
6〕对活动部件必须一次撤除拆完前方可停歇如中途停顿必须将动局部固定牢靠以免发惹事故。
7〕程度拉撑应道先撤除上拉撑最后撤除后一道程度拉撑。
8〕多层楼板模板支柱的撤除当上层楼正灌筑砼时下层楼板的支柱不得撤除。
9〕撤除完的模板严禁堆入在外脚手架上。
四、成品保护
1、吊装模板时轻起轻放不准碰撞防止模板变形。
2、拆模时不得用大锤硬砸或撬棍硬撬以免损伤混凝土外表和楞角。
3、拆下的模板如发现模板不平时或损坏变形应及时修理。
4、模板在使用过程中应加强理分规格堆放。
5、不准在预拼装模板就位前作为临时依靠以防止模板变形或产生垂直偏向。工作面己安装完毕的平面模板不可做临时堆料和作业平台以保证支架的稳定防止平面模板标高和平整产生偏向。

五、平安消防措施
1、安装模板时高度在2M及其以上时应遵守高处作业平安技术标准的有关规定。
2、遇有恶劣天气如降雨、大雾及六级以上大风时应停顿露天的高处作业。雨停顿后应及时去除模架及地面上的积水。
3、楼层高度超过3米及其以上的建筑物安装模板时外脚手架应伴随搭设并满铺脚踏板、张挂平安网和防护栏杆。
4、施工人员上下班应走平安通道严禁攀登模板、支撑杆件等上下也不得在墙顶梁或在其模板上行走。
5、模板的预留孔洞等处应加盖或设防护栏杆防止操作人员或物体坠落伤人。
6、不得将脚手板支搭在模板或支承件上应将模板、支承件与脚手架分开。
7、在高处支模时脚手架或工作台上临时堆放的模板不宜超过三层所堆放和施工操作人员的总荷载不得超过脚手架或工作台的规定荷载值。

技术负责人： 交底人： 接交人：
