基坑支护工程一级技术交底记录.doc

一 级 技 术 交 底 记 录

工程名称
紫禁国际2#楼
交底日

施工
河南四建股份
分项工程名称
基坑支护
交底提要： 施工准备、施工、质量要求、成品保护措施、平安考前须知
交底内容:
一、施工准备
1.1材料准备
钢----Φ150mmΦ=4.5mmP.O42.5普通硅酸盐水泥 钢筋：HPB235Φ6.5、HRB335Φ22、HRB335Φ14 18#槽钢。组织施工材料按方案进场。提早作好材料复验工作必须配合试验员进展现场取样。
1.2机具准备
1、主要机械有：空压机、喷射砼机砂浆搅拌机挤压泵钢筋调直机砂轮切割机交流电焊机洛铲。
2、一般机具有：铁锹、铁镐、手推车、白线、铅丝和钢卷尺等。
3、测量仪器有：全站仪、经纬仪水准仪、50m及5m钢卷尺、坡度尺等。
各种机具根据施工进度和需要进场以免闲置。
1.3作业条件
1.3.1施工现场平整井位、桩位、基槽、道路等定位放线完毕；
1.3.2钻机、空压机等组装调试完毕各工作性能检测均合格并经总包及监理检查合格；
1.3.3各机具已做好施工前准备工作理人员、施工人员已就位。
二、施工
2.1施工工艺
┌→─钉杆制作─┐
修理边坡─┴→─造孔──┴→土钉杆安设─→注浆→挂网→钉头固定→喷射砼
2.2施工
1、土钉造孔要求
(1)必须对开挖出的边坡进展人工修整确保边坡的平整度待监理验收前方进展下一道工序的施工。同时对修整后的边坡立即喷上一层薄的砂浆或混凝土凝结后再进展钻孔
工程〔专业〕技术负责人

交底人

承受人

注：本记录一式两份一份交底存一份承受交底存。
一 级 技 术 交 底 记 录

工程名称
紫禁国际2#楼
交底日

施工
河南四建股份
分项工程名称
基坑支护
交底提要： 施工准备、施工、质量要求、成品保护措施、平安考前须知
交底内容:

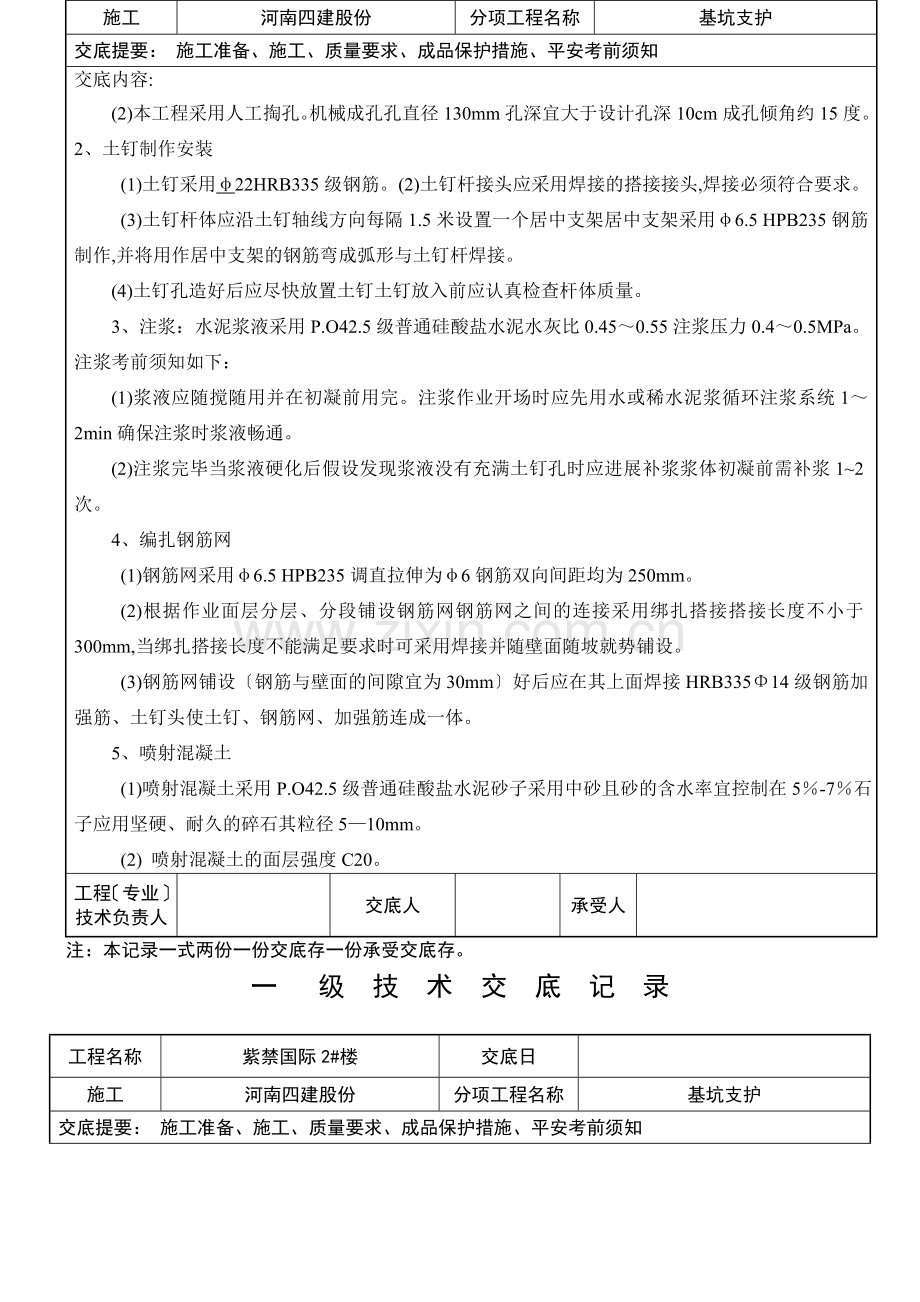

(2)本工程采用人工掏孔。机械成孔孔直径130mm孔深宜大于设计孔深10cm成孔倾角约15度。2、土钉制作安装
(1)土钉采用φ22HRB335级钢筋。(2)土钉杆接头应采用焊接的搭接接头,焊接必须符合要求。
(3)土钉杆体应沿土钉轴线方向每隔1.5米设置一个居中支架居中支架采用φ6.5 HPB235钢筋制作,并将用作居中支架的钢筋弯成弧形与土钉杆焊接。
(4)土钉孔造好后应尽快放置土钉土钉放入前应认真检查杆体质量。
3、注浆：水泥浆液采用P.O42.5级普通硅酸盐水泥水灰比0.45～0.55注浆压力0.4～0.5MPa。注浆考前须知如下：
(1)浆液应随搅随用并在初凝前用完。注浆作业开场时应先用水或稀水泥浆循环注浆系统1～2min确保注浆时浆液畅通。
(2)注浆完毕当浆液硬化后假设发现浆液没有充满土钉孔时应进展补浆浆体初凝前需补浆1~2次。
4、编扎钢筋网
(1)钢筋网采用φ6.5 HPB235调直拉伸为φ6钢筋双向间距均为250mm。
(2)根据作业面层分层、分段铺设钢筋网钢筋网之间的连接采用绑扎搭接搭接长度不小于300mm,当绑扎搭接长度不能满足要求时可采用焊接并随壁面随坡就势铺设。
(3)钢筋网铺设〔钢筋与壁面的间隙宜为30mm〕好后应在其上面焊接HRB335Φ14级钢筋加强筋、土钉头使土钉、钢筋网、加强筋连成一体。
5、喷射混凝土
(1)喷射混凝土采用P.O42.5级普通硅酸盐水泥砂子采用中砂且砂的含水率宜控制在5％-7％石子应用坚硬、耐久的碎石其粒径5—10mm。
(2) 喷射混凝土的面层强度C20。
工程〔专业〕技术负责人

交底人

承受人

注：本记录一式两份一份交底存一份承受交底存。
一 级 技 术 交 底 记 录

工程名称
紫禁国际2#楼
交底日

施工
河南四建股份
分项工程名称
基坑支护
交底提要： 施工准备、施工、质量要求、成品保护措施、平安考前须知
交底内容:
6、部分特殊施工工艺
〔1〕预应力锚杆施工在以上工序完成后用单根18#槽钢与土钉使用专用锚具链接并施加50kN预拉力锚杆端长度2.0m。以便进展张检测。〔2〕钢桩施工桩径220mm,桩间距0.6米桩长12.0米钢桩配Φ150mmδ=4.5mm钢焊桩身灌注纯水泥浆水灰比0.5。钢桩与高压旋喷桩均匀交织布置两者共同作用。
三、施工质量要求及验收
⑴认真讨支护技术方案做好向施工人员技术交底工作使大家明确施工工艺技术要领和质量。
⑵对土钉的安装、注浆、喷砼、焊结等关键工序实行工程技术人员跟班作业确保质量符合设计要求。
⑶实行全面质量理对每一道工序严把质量关
挂钢筋网：网格允许误差±20mm经、纬筋搭接点用扎丝扎牢不得小于三道搭接长度不小于300mm。
土钉制作：按设计选准材径、长度下料误差允许值为±20mm按中架间距1.5m一个焊牢。
土钉安装：检验材径长度和稳中架要符合本孔要求对入座。
搅拌浆液：严格按设计要求0.5的水灰比配料〔必须控制在0.45——0.55之间〕搅拌均匀。
注浆作业：首先将符合孔深要求的注浆插入孔内〔距孔底0.5-1.0m〕从里向外逐步回撤注浆到达孔口稍有溢流现象浆液背压不小于0.4MPa即行堵口封。
喷 砼：严格按设计要求比例配料搅拌均匀喷砼时喷浆手要垂直层面喷注意观察料的水量〔不得有干料现象〕和回弹情况及时调整喷浆水量和间隔 抽取砼试块。严格掌握喷层厚度外表平整度要求±10mm。在边壁上隔一定间隔 打入垂直短钢筋段作为厚度标志喷砼前由专人负责检查土钉制作、注浆、挂网等质量是否符合设计要求下达喷砼指后才能开场喷砼。
工程〔专业〕技术负责人

交底人

承受人

注：本记录一式两份一份交底存一份承受交底存。
一 级 技 术 交 底 记 录

工程名称
紫禁国际2#楼
交底日

施工
河南四建股份
分项工程名称
基坑支护
交底提要： 施工准备、施工、质量要求、成品保护措施、平安考前须知
交底内容:
锚杆及土钉墙支护工程质量检验
项
序
检查工程
允许偏向或允许值
检查

数值
主
控
项
目
1
锚杆土钉长度
mm
±30
用钢尺量
2
锚杆锁定力
设计要求
现场实测
一
般
项
目
1
锚杆或土钉位置
mm
±100
用钢尺量
2
钻孔倾斜度
°
±1
测钻机倾角
3
浆体强度
设计要求
试样送检
4
注浆量
大于理计算浆量
检查计量数据
5
土钉墙面厚度
mm
±10
用钢尺量
6
墙体强度
设计要求
试样送检
四、成品保护
1、在进展喷射混凝土施工中必须对基坑边平安护栏、水、电线进展遮挡以防污染。
2、造孔施工中如发现硬物以及线等异常情况必须及时上报现场工长以免造成平安质量问题。
3、生活区设立垃圾堆放池垃圾及时清理。
4、砼施工应悬挂配合比标牌计量器具齐全准确且由专人使用保。
5、各种材料分类推放做到散材成方型材成垛各种材料明确标识。
6、固定设备搭设保护棚入口处悬挂设备标志及操作规程。
7、必须派专人对开挖的边坡进展修整修坡的的土方不得紧靠基坑外侧堆放以免地面超荷引起土体位移、支撑破坏要严格按照组织设计堆放运至指定地点。
工程〔专业〕技术负责人

交底人

承受人

注：本记录一式两份一份交底存一份承受交底存。
