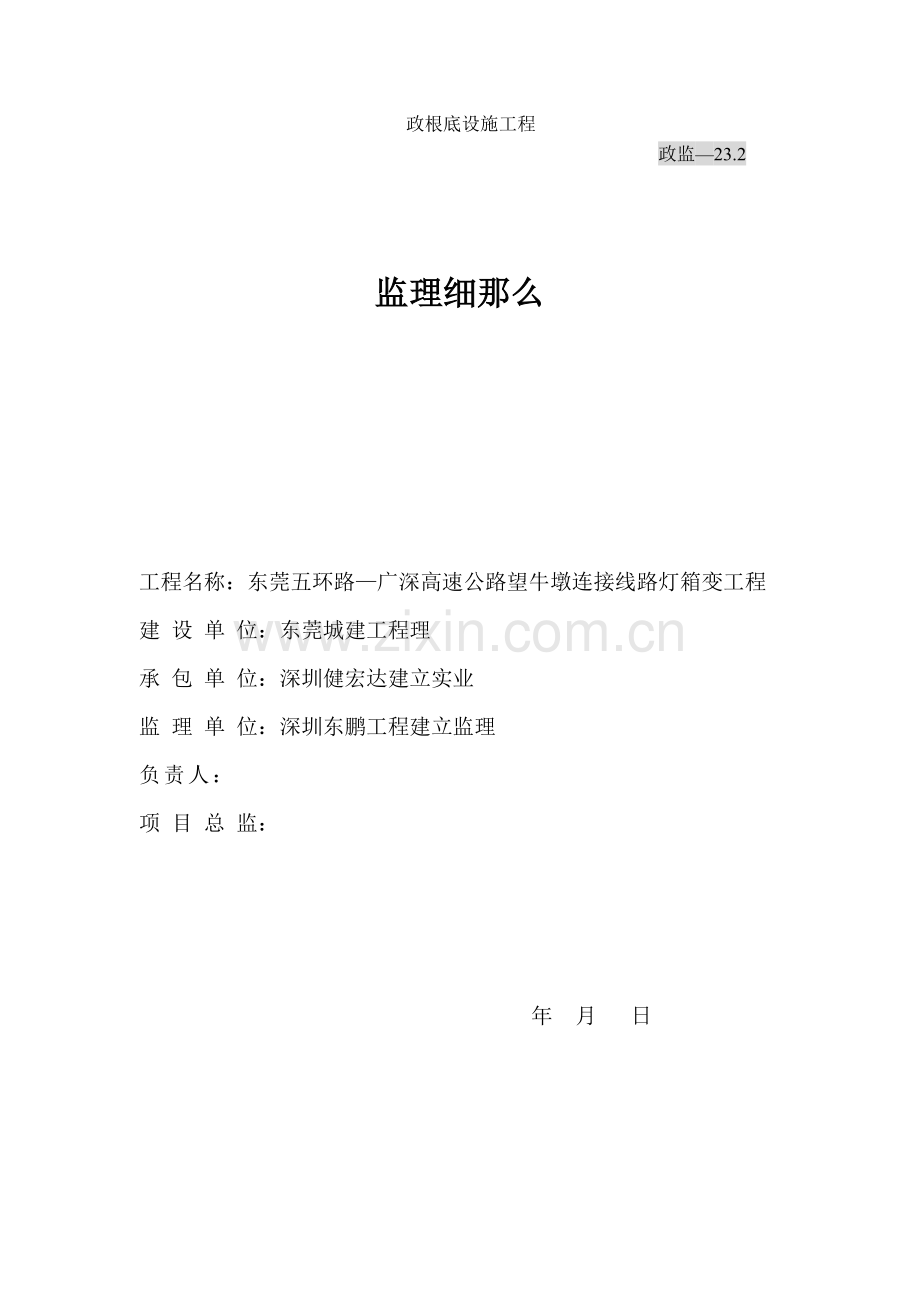

政根底设施工程
政监—23.2

监理细那么

工程名称：东莞五环路—广深高速公路望牛墩连接线路灯箱变工程
建 设 单 位：东莞城建工程理
承 包 单 位：深圳健宏达建立实业
监 理 单 位：深圳东鹏工程建立监理
负责人：
项 目 总 监：

年 月 日

目   录
1、工程概况----------------------------------------------------------------------2

1.1工程范围----------------------------------------------------------------------2

1.2监理工作范围----------------------------------------------------------------2

1.3. 监理工作内容---------------------------------------------------------------2

2、编制根据----------------------------------------------------------------------3

3、监理工作流程------------------------------------------3

4 道路路灯、箱变〔照明〕质量监理控制要点-----------------6

4.1 箱式变电站设备安装控制监理---------------------------6

4.2 电力电缆线路及配电装置控制监理-----------------------9

4.3 道路路灯〔照明〕控制监理-----------------------------15

1、工程概况
1.1工程范围
东莞五环路—广深高速公路望牛墩连接线路灯箱变工程位于东莞望牛墩镇建立工程主要内容包含道路路灯、箱变工程。
本工程连接线东莞五环路与广深高速公路全长4.7公里沿线布设各种线。
1.2监理工作范围
工程范围：
政设施线〔电力线〕。
工作范围：
.1 工程的施工全过程监理材料的监理；
.2 质量、平安、进度、控制和信息、合同、技术资料理及现场施工协调；
.3 参与有关的试验研究工作。
1.3. 监理工作内容
监理范围内的工程控制
监理范围内的工程进度控制
监理范围内的工程质量控制
监理范围内的工程建立平安控制
监理范围内的合同理
监理范围内的信息理
监理范围内为确保总目的的顺利实现与工程建立有关各方的协调
监理范围内为业主提供的效劳
2、编制根据
2.1设计图纸及变更
2.2已批准的本工程的?监理规划?
2.3?电器装置安装工程低压电器施工及验收?GB50254-96
2.4?电器装置安装工程低压1KV及以下配线工程施工及验收? GB255-96
2.5?电器装置安装工程电气照明装置施工及验收?GB50259-96
2.6?电器装置安装工程接地装置施工及验收?GB50169-92
3、监理工作流程
(1) 测量监理工作流程见图3-1
设计
业 主
监理工程师
承 包 人
承包人校桩
报验校桩成果
监理工程师全程旁站监视承包人校桩
监理工程师审批

图3-1设计向承包人交桩的测量监理工作流程
制定分项工程放样方案

承包人
审核分项工程放样方案

监理工程师

审核结果
承包人修改放样方案

同意
按批准的方案进展放样

承包人

检测、审核放样报验表

监理工程师

审核结果
承包人重新放样

旁站监理

不同意
签认放样报验表

同意
监理工程师

图3-2测量放样监理工作流程

监理抽检
不合格
换料源
原材料来源
施工自检
出厂质保书
施工自检后送材料报验单
材料允许进入现场使用
专业监理工程师审核
施工按规定批量自检并填报材料报验单
专业监理工程师审批
允许使用
指施工制止使用
监理人员发现疑问再抽检
不合格
合格
图3-3原材料质量监理工作流程

4 道路路灯、箱变〔照明〕质量监理控制要点
4.1 箱式变电站设备安装控制监理
箱式变电站设备安装控制施工要求
.1 箱式变电站的设备、数量、型、规格、技术指标应符合设计要求随机技术应齐全。
.2 箱式变电站的设备安装应结实配线正确、明晰、美观导线绝缘良好无损伤。设备的安装地点、位置和排列均应符合设计要求。
.3 箱式变电站中各类配电盘、保护盘、控制台、屏、箱及成套柜等及二次回路结线安装工程的施工应符合国标〔GB50172-92〕?电气安装工程盘、柜及二次结线施工及验收?中有关的规定。
.4 各设备之间的电源线和信灯应分开。
.5箱式变电站各设备的功能、技术指标等应符合设计要求。
.6箱式变电站各设备应有良好的接地接地电阻应符合设计要求及现行有关的规定。
箱式变电站设备安装控制监理重点
.1 各种设备的质量应符合现行有关。设备在安装前首先对其进展开箱验收做好验收记录〔参见设备开箱验收单〕。重点验收以下内容：
.1.1 设备规格、型和数量〔与施工合同相对照〕
.1.2 检查三证〔合格证、质保单和技术资料〕是否齐全进口设备尚需检查商检证。
.1.3 设备外观检查主要检查设备有无损伤镀层、漆层是否完好零配件是否完好无损。
.1.4 设备配件、附件、备件是否齐全。
.1.5 设备与装箱相对照有无过失。
.1.6 必要时应进展电气特性的实验
.2 电源室设备的安装、配线的随工检查。主要检查：
.2.1 施工工艺是否符合施工的要求。
.2.2 交直流配电瓶根底型钢的不直度、程度度、位置误差及不平行度根底型钢应有可靠接地交直流配电瓶与根底型钢间连接是否严固定是否结实安装是否垂直。
.2.3 手车式或抽屉式开关柜在推人或拉出时应灵敏机械闭锁可靠。
.2.4 交流稳压电源、UPS 的接地是否可靠。
.2.5 所使用的电源线、连接导线、信线以及其他辅材的质量导线绝缘应良好无损伤。
.2.6 接线正确连接可靠接线端子标志明晰柜(箱)内配线应整齐美观。
.2.7 设备的门锁、开关、按键启闭灵敏灯、光字牌等显示准确工作可靠。
.2.8 有无平安隐患(人身和设备)。
.3 箱式变电站设备各种功能的测试检查可根据质量和设计、合同所规定的各项功能要求进展逐项测试。
.4 接地系统的检查
各设备的接地均应单独接至接地排上决不允许采用复联线接法。接地电阻一般按结合接地考虑其接地电阻值≤lΩ。
4.1.3 箱式变电站设备安装控制质量
.1交流稳压器的容量应符合设计要求。
.2交流稳压器输出电压精度(输入电压变化范围220/380±20％)：220／380±(1％～5％)。
.3交流稳压器稳压时间(空载条件下输入电压相对于额定值阶跃变化±10％)≤1.5s。
.4 交流稳压器绝缘电阻≥300MΩ。
.5 UPS 容量应满足设计要求。
.6 UPS 输出电压精度(输入电压变化范围在设计要求范围之内)：220/380V±2％。
.7 UPS 频率精度：50Hz±1％。
.8 转换时间：零转换。
.9 UPS 备用时间：按设计要求放电终了单体电压≥1.75V。
.10 UPS 告警显示：声光信显示正常
.11箱式变电站接地电阻：
结合接地方式≤1Ω； 非结合接地方式≤4Ω。
箱式变电站设备安装控制检验

箱式变电站设备检验见下表
序
质量控制点

检查
检 查 频 率
备 注
旁站
随工检查
测量
测试
观察
试验
出厂资料
质保资料
1
设备三证检查
*

*

*
*
10

2
设备数量、型、规格
*

*

*

10

3
设备根底
*

*

10

4
设备安装
*

*

10

5
设备配线

*

*

50

6
交流稳压器容器

*

*

10

7
交流稳压器输出电压精度

*

*

*

50

8
交流稳压器稳压时间

*
*
*

*

10

9
交流稳压绝缘电阻

*
*
*

*

10

10
USP容器

*

*

10

11
USP 输出电压精度

*
*
*

*

50

12
USP 频率精度

*
*
*

*

10

13
USP 转换时间

*

*

*

50

14
USP 备用时间

*

*

*

50

15
USP 警告时间

*

*

50

16
蓄电池充电性能

*

*

10

17
蓄电池容量

*

*

10

18
电源室接地装置制作及接地电阻
*

*
*

10
0

19
设备门锁、按键、灯

*

*

10

20
设备外观质量

*

*

10

4.2 电力电缆线路及配电装置控制监理
电力电缆线路及配电装置控制施工要求
.1 电力电缆及其附件的型、电压、规格、长度、技术指标应符合设计要求。
.2 电缆的加工、连接及敷设、电缆支架、桥架的配制与安装应符合国标(GB50168-92)?电气装置安装工程电缆线路施工及验收?中的有关规定。
.3 电力电缆的敷设、径路、数量、埋深、防护、弯曲半径、电缆终端及电缆头的制作等应符合设计要求及国标(GB50168—92)?电气装置安装工程电缆线路施工及验收?中的有关规定。
.4 电缆终端与电气装置的连接应符合国标(GBJl49—90)?电气装置安装母线装置施工及验收?中的有关规定。
.5 直埋电缆、敷设于地下、建筑物墙内等的道电缆必须有隐蔽工程的技术记录覆盖前应经隐蔽工程验收合格。
.6 配电装置的型、规格、数量、外形尺寸及安装位置应符合设计要求。
.7 设备根底的位置、构造、外形尺寸、预埋件及预留孔必须符合设计要求。
.8 设备根底的抗压强度应符合设计要求根底的外观光滑、平整、美观。外露部的混凝土外表应平整不允许出现蜂窝麻面。必须提供根底制作的隐蔽工程记录和有关检测。
.9 电源箱、配电箱、分线箱的安装、接线板的制作安装应符合设计要求及国标(GB50171—92)?电气装置安装工程盘、柜及二次回路结线施工及验收?中的有关规定。
.10 电缆支架、桥架、配电装置应具有良好的接地接地电阻应符合设计要求及现行有关的规定。
电力电缆线路及配电装置控制监理重点
.1 电力电缆和电源箱、配电箱、分线箱等配电装置的质量应符合现行。电缆敷设及设备安装前应首先进展开箱验收做好验收记录。重点验收以下内容：
.1.1 电缆型、电压、规格、长度设备型、规格和数量(与施工合同相对照)。
.1.2 检查三证(合格证、质保单和技术资料)是否齐全；进口设备尚需检查商检证。设备应有铭牌。
.1.3 外观检查：电缆外观应无损伤、绝缘良好。检查设备有无损伤镀层、漆层是否完好、无损伤零配件是否完好无损。
.1.4 电缆附件、设备配件、附件、备件是否齐全。
.1.5 设备与装箱相符应无过失。
.1.6 必要时进展电气特性试验。
.2 电力电缆敷设的随工检查主要检查：
.2.1 电力电缆敷设前应先测量单盘电缆的直流电阻和绝缘电阻值是否符合质量。
.2.2 按照施工要求2)检查电缆是否有穿孔、裂缝和显著的凹瘪现象内壁是否光滑口有无毛刺和锋利棱角。连接套的长度和连接工艺、电缆支架、桥架的制作、安装、防腐是否符合设计要求及施工。
.2.3 按照施工要求3)检查电缆的径路、根数、固定、埋深、防护、弯曲半径、电缆终端及电缆接头的制作、封。电缆在手(人)井中、终端及接头附近的预留长度。
.2.4 检查标志牌装设是否齐全、正确、明晰。在电缆终端、电缆接头、拐弯处、夹层内、隧道及竖井两端、电力人井内等地是否装饰标志牌。电缆终端的相色标志是否与系统相位一致。直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处是否设置有明显的方位标志或标桩。
.3 配电装置的安装、配线的随时检查。主要检查：
.3.1 是否符合前述施工要求(6)、(7)、(8)的要求。
.3.2 电源箱、配电箱、分线箱等设备在根底上安装是否结实、垂直、平稳。装置于户外的设备是否具有良好的防水、防潮、防尘性能。
.3.3 箱内电器元件质量、型、规格是否符合设计要求安装是否结实、接头有否压紧、接触是否良好配线应整齐、明晰、美观导线绝缘应良好、无损伤电缆芯线和所配导线的端部应标明其回路编编应正确字迹明晰且不易脱色。
.3.4 电力电缆的技术指标和配电装置各种功能的测试检查。
可根据质量和设计、合同所规定的各项功能要求进展逐项测试。
.3.5 接地系统的测试检查。
电缆支架、桥架、配电装置的金属外壳接地是否结实、良好。接地电阻值≤4Ω。
电力电缆线路及配电装置控制质量
.1 电力电缆直流电阻(敷设前)应符合相应的及出厂质量指标。
.2 电力电缆绝缘电阻(敷设前)芯线对地、芯线之间≥40MΩ• km(20℃)。
.3 直埋电缆埋深应符合国标(GB50168—≥100mm并加盖保护板。
.4 金属电缆套接短套的长度≥2.2D(D 为金属电缆外径)硬质塑料套接收的长度≥1.5～3d(d：为塑料内径)。
.5 套电缆埋深。水泥、塑料、石棉水泥、路面至顶的最小深度：人行道下0.5m车行道下0.7m；钢：人行道下0.2m车行道下0.4m。
.6 电装置及馈电线路绝缘电阻(相间、对N 线、对PE 线)≥O．5Ω(测量馈电线路绝缘电阻时应将断路器、用电设备、电器和仪表等断开)。
.7 缆支架、桥架的外形尺寸、安装尺寸、配电装置根底的外形尺寸、安装尺寸、预埋件及预留孔尺寸应符合设计要求。
.8 源箱、配电箱、分线箱等箱体垂直度：当箱体高在50cm以下时≤1.5mm；当箱体高在50cm及其以上时≤3mm。
.9 缆支架、桥架、电源箱、配电箱、分线箱箱体接地电阻≤4Ω。
电力电缆线路及配电装置控制检验见下表：

电力电缆线路及配电装置检验见表盘柜安装的允许偏向表
序
质量控制点

检查
检 查 频 率
备 注
旁站
随工检查
测量
测试
观察
试验
出厂资料
质保资料
1
电力电缆三证检查
*

*

*
*
100

2
电力电缆数量、型、规格
*

*

*

100

3
单盘电缆直流电阻值〔敷设前〕

*

*

*

20
折算至20℃
4
单盘电缆绝缘电阻值〔敷设前〕

*

*

*

20
折算至20℃
5
电缆套接收

*
*

*

20

6
电力电缆的布放敷设
*

*

*

20

7
配电装置及馈电线绝缘电阻

*

*

*

抽测
5处

8
电缆支架、桥架、接地装置及接地电阻值

*

*
*

100

9
配电装置三证检查
*

*

*
*
100

10
配电装置型、规格、数量
*

*

*

100

11
配电装置根底设施

*
*

*

100

12
配电装置安装结实、垂直
*

*

*

100

13
电源箱、配电箱、分线箱接地电阻

*

*

100

14
配电装置元件固定及配线

*

*

100

15
配电装置外观质量

*

*

4.3 道路路灯〔照明〕控制监理
道路路灯照明控制施工要求
.1 路灯照明设备(照明光源、照明灯具、照明灯杆)及其附件的型、规格、数量、技术指标应符合设计要求随机技术应齐全。
.2 灯根底的位置、构造、外形尺寸、预埋件、底脚螺栓的规格、间距必须符合设计要求。预埋件铁板必须保持程度底脚螺栓的螺纹应完好无损、无锈蚀现象。
.3 灯根底的混凝土强度应符合(JTJ091-97)?公路工程质量检验评定?附录中有关的规定。根底的外观光滑、平直、美观。外露部的混凝土外表应平整不允许出现蜂窝麻面。必须提供根底制作的隐蔽工程记录和有关检查。
.4 灯供电电缆工程的施工及质量应符合第二点?电力电缆线路及配电装置?中的施工要求。
.5 灯杆应挺直无弯曲外表无裂纹。金属杆外表应有防腐措施。防护层的厚度应符合设计要求防护层应光滑、结实不应有剥落现象。
.6 灯杆的安装位置应正确灯杆偏离中心线不应超过50mm。灯杆安装应结实、垂直悬臂伸向交通流方向。灯杆的维修门不应设置在靠近交通流的一侧。安装完毕后底座法兰和固紧螺栓应用水泥砂浆包封。
.7 触及的金属杆等金属照明设备均需保护接地接地电阻≤10Ω。
.8 灯具型、安装高度应符合设计要求。灯具应完好无损、安装结实、俯角正确。所有室外灯具必须是全天候。防护等级应符合(GB4208—84)?外壳防护等级的分类?中的IP55以上的要求金属部件应防腐灯具的可拆卸部应安装封垫圈以防止水汽和灰尘进入。
.9 电源的功率、灯具的功率因数应符合设计要求。
.10 照明控制应符合设计要求。户外照明控制设备和器件应安装在具有防水措施的箱体内。箱体必须用优质镀锌钢板或不锈钢板制成箱门要防水封箱体防护等级不低于(GB4208—84)?外壳防护等级的分类?中IP55。
.11 照明控制箱或配电箱的安装应符合设计要求及国标GB50171—92?电气装置安装工程盘、柜及二次回路结线施工及验收?中的有关规定。
.12 照明控制箱或配电箱内各电气元件布置整齐合理、安装结实、接线可靠、配线整齐美观绝缘电阻值≥O．5MΩ。箱内各紧固元件无松动。箱体支架及非导电金属构件均需保护接地接地电阻≤4Ω。
道路路灯〔照明〕控制监理重点
.1 各种设备的质量应符合现行有关。设备在安装前应首先对其进展开箱验收做好验收记录。重点验收以下内容：
.1.1 设备规格、型和数量与施工合同相对照。
.1.2 检查三证(合格证、质保单和技术资料)是否齐全进口设备尚需检查商检证。另外设备应有铭牌。
.1.3 设备外观检查。主要检查设备有无损伤镀层、漆层、零配件是否完好无损。
.1.4 设备配件、附件、备件是否齐全。
.1.5 设备与装箱相对照有无过失。
.1.6 必要时应进展电气特性的试验。
.2 路灯供电电缆的验收与第二点监理重点的〕条〔即.1中内容〕一样。
.3 路灯安装的随时检查主要检查：
.3.1 路灯根底的施工是否符合施工要求第2)、3)条施工的要求。
.3.2 路灯立杆是否符合施工要求第5)、6)条的要求。
.3.3 灯具的安装是否符合施工要求第8)、9)条的要求。
.4 路灯供电电缆敷设的随时检查与第二点监理重点第2)条一样。
.5 照明控制箱或配电箱安装的随时检查主要检查：
.5.1 是否符合施工要求0)、11)、12)条施工的要求。
.5.2 箱子在根底上安装是否结实、垂直、平稳装置于户外的设备是否具有良好的防水、防潮、防尘性能。
.6 照明设备、供电电缆、照明控制设备的技术指标和功能的测试检查。可根据质量和设计、合同所规定的各项功能要求进展逐项测试。
.7 接地要求的检查
金属灯杆、路灯控制箱、配电箱金属外壳的接地是否结实、良好。接地电阻是否符合设计要求。
道路路灯〔照明〕控制质量
.1 路灯根底、设备根底的外形尺寸、预埋件、预留孔、底脚螺栓的规格、间距应符合设计要求。
.2 灯杆的垂直度≤3mm/m。
.3 路灯杆的安装位置：灯杆偏离中心线≤50mm。
.4 路灯金属灯杆的接地电阻≤10Ω。
.5 路灯控制箱、配电箱的接地电阻≤4Ω。
.6 路灯控制箱、配电箱及馈电线路的绝缘电阻值(相间、对地)≥O．5MΩ。
.7 路灯供电相序应符合设计要求。
.8 路灯启动后应正常点亮。
.9 路灯的光控、时控功能应符合设计要求。
.10 路灯供电电缆工程质量与第二点质量一样。
道路照明控制检验见下表
序
质量控制点

检查
检 查 频 率
备 注
旁站
随工检查
测量
测试
观察
试验
出厂资料
质保资料
1
设备三证检查
*

*

*
*
100

2
设备数量、型、规格
*

*

*

*

100

3
设备根底施行
*

*

*

20

4
设备安装
*

*

100

5
设备配线

*
*

*

50

6
路灯灯杆的垂直度

*
*

*

20

7
路灯灯杆的安装位置〔偏离中心的间隔 〕

*

*

20

8
路灯金属灯杆的接地电阻*

*

*

20

9
路灯控制箱、配电箱的接地电阻

*

*

100

10
路灯控制箱、配电箱及馈电线路绝缘电阻〔相间、对地〕〔测量时应将断路器、用电设备、电器和仪表等断开〕

*

*

*

抽测
5 处

11
路灯供电相序

*

*
*

100

12
路灯启动后应正常点亮

*

*

100

13
光控功能

*

*
*

100

14
时控功能

*

*
*

100

15
设备外观检查

*

*

100
