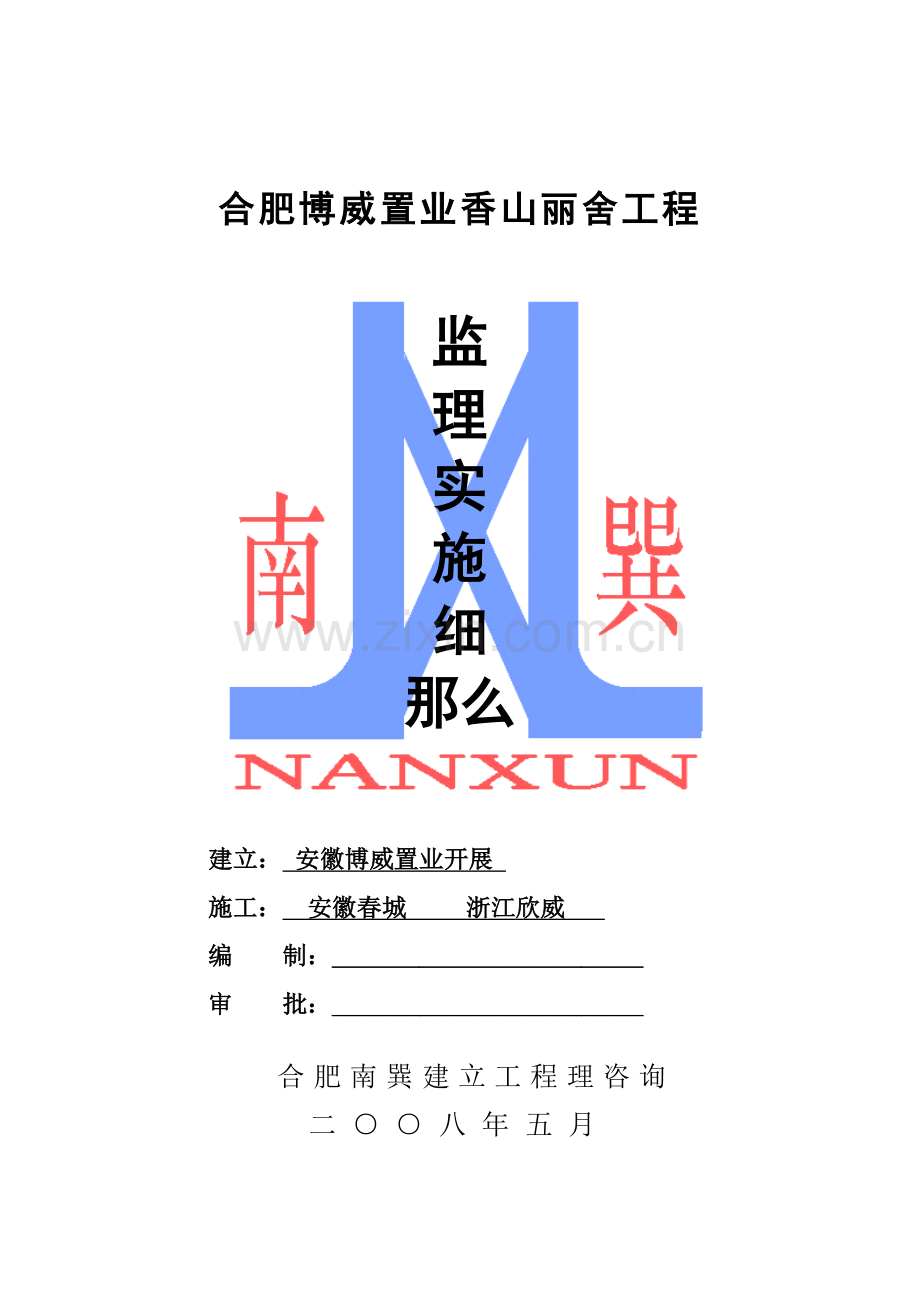

合肥博威置业公司香山丽舍工程监理实施细则.doc

合肥博威置业香山丽舍工程

监
理
实
施
细
那么

建立： 安徽博威置业开展
施工： 安徽春城 浙江欣威
编 制：_________________________
审 批：_________________________

合肥南巽建立工程理咨询
二○○八年五月

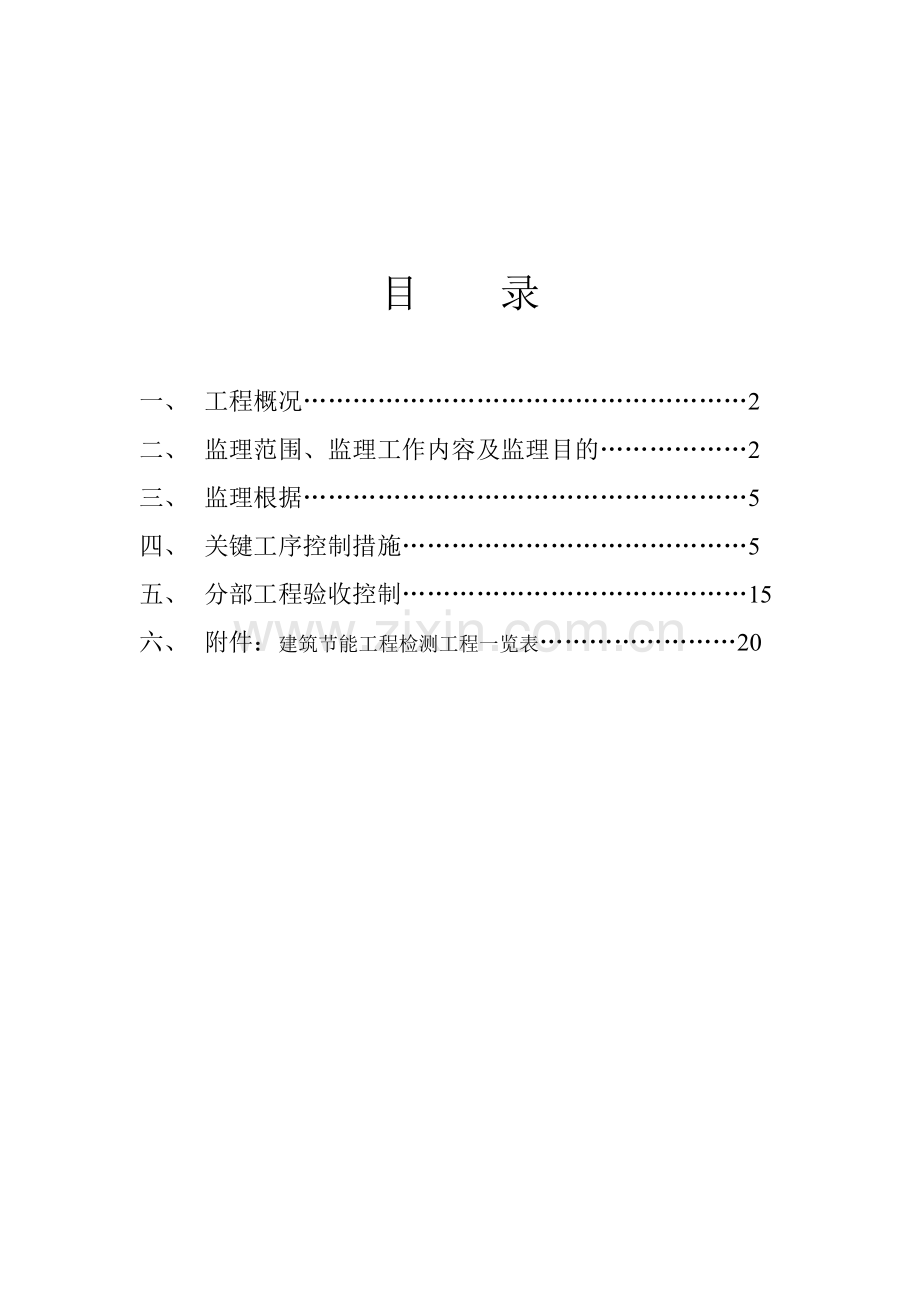

目 录

一、 工程概况………………………………………………2
二、 监理范围、监理工作内容及监理目的………………2
三、 监理根据………………………………………………5
四、 关键工序控制措施……………………………………5
五、 分部工程验收控制……………………………………15
六、 附件：建筑节能工程检测工程一览表……………………20

〔一〕 工程概况
一、工程概况
1、工程名称：合肥博威置业香山丽舍工程
2、建立地点：合肥蜀山区新产业园
3、建立：安徽博威置业
4、设计：安徽建筑科学研究设计院
5、勘察：安徽建立工程勘察设计院
5、监理：合肥南巽建立工程理咨询
7、施工：安徽春城建立
浙江欣威建立
8、工程规模：建筑面积约12万㎡
9、外墙外保温采用A型-聚苯乙烯泡沫塑料板薄抹灰外墙保温系统和B型-胶粉聚苯颗粒保温浆料外墙保温系统。门窗玻璃采用中空玻璃。屋面采用挤塑板保温层。

〔二〕 监理范围、监理工作内容及监理目的

一、监理工作范围
本工程建筑节能工程施行施工阶段全过程监理即从施工准备阶段施工阶段至工程开工验收及保修终止对建筑节能工程的工、质量 、进展有效控制并在施行过程中进展合同理、信息理以及平安与文明施工控制等相关工作同时协调有关之间的工作关系。

二、监理工作内容
按照?建立工程监理?GB50319-2000和业主要求做好开工前的监理配合工作施工中的监理工作开工验收阶段的所有监理效劳工作。监理工作主要包括“四控、二、一协调〞即控制、进度控制、质量控制、平安控制、合同理、信息理及工程协调工作详细如下：
1、施工准备阶段：
〔1〕建筑节能工程分包队伍资质审查施工方案的审批；
〔2〕样板及原材料的检测；
〔3〕上道工序经过四方交接验收合格后方可进展大面积施工。
2、施工阶段
〔1〕对建立工程分项、分部质量进展监视要求施工严格按、施工对隐蔽工程进展验收设计变更质量事故分析和技术处理确实定检查平安文明设施开工验收以及全部工程技术的验收及移交。
〔2〕检查工程材料：对构造用材料、成品、半成品及设备等必须严格检验对不符合要求的材料和设备有权制止进入工地和投入使用。
〔3〕对工程的施工检查要保证不漏检重点部位和技术复杂的部位应当增加检查次数进展旁站监理。
〔4〕审核承包报送的重点部位关键工序的施工工艺和确保工程质量的措施同意后予以签认。
〔5〕对承包报送的采用新材料、新工艺、新技术、新设备时的施工工艺措施和证明材料组织专题证经审定后予以签认。
〔6〕审核承包报送的拟进场的工程材料构件和设备的质量证明资料并对进场的实物按照规定的比例采用平行检验或见证取样方式进展抽检。
〔7〕定检查承包的直接影响工程质量的计量设备的技术状况。
〔8〕对施工过程进展巡视和检查对难以检查的重点部位的隐蔽过程进展旁站。
〔9〕对承包报送的隐蔽工程自检结果现场检查符合要求后予以签认。
〔10〕审核和现场检查承包报送的分项、分部和工程质量难评资料符合要求予以签认。
〔11〕检查承包对在施工过程中出现的质量缺陷的整改结果。
〔12〕发现施工存在重大质量隐患可能造成质量事故或已经造成质量事故时及时下达工程暂停要求承包停工整改。整改完毕并经复查符合规定要求后签署复工并事先向建立。
〔13〕对承包报送的需要返工处理的质量事故调查和经设计等相关认可的处理方案对其质量事故的处理结果进展跟踪检查和验收并及时向建立提交有关质量事故的书面完好的质量事故处理记录整理归档。
〔三〕 监理根据
有关强迫技术和验收、质量评定主要有：
序
编
名 称
1
第279
建立工程质量理
2
建立部43
民用建筑节能理规定
3
JGJ134—2001
夏热冬冷地区居住建筑节能设计
4
GB501—2005
公共建筑节能设计
5
JG149—2003
膨胀聚苯板薄抹灰外墙外保温系统
6
JG158—2004
胶粉聚苯颗粒外墙外保温系统
7
JGJ144—2004
外墙外保温工程技术规程
8
GB50411-2007
建筑节能施工质量验收
9
GB50300
建筑工程施工质量验收统一
10
GB50210-2001
建筑装饰装修工程验收

〔四〕 关键工序控制措施
〔一〕监视的主要部位和内容
1、外墙墙体节能工程隐蔽验收部位或内容：
〔1〕、基层及其外表处理；
〔2〕、保温层；
〔3〕、锚固件；
〔4〕、增强网；
〔5〕、墙体热桥部位处理；
〔6〕、预制保温板或保温墙板的板缝及构造节点；
〔7〕、现场喷涂或浇注有机保温材料的界面；
〔8〕、被封闭的保温材料的厚度；
〔9〕、保温隔热砌块填充墙体等。
2、门窗节能工程隐蔽验收部位或内容：
门窗框与墙体接缝处保温做法。
3、屋面节能工程隐蔽验收部位或内容：
〔1〕、基层；
〔2〕、保温层的敷设方式、厚度；
〔3〕、板材缝隙填充质量；
〔4〕、屋面热桥部位；
〔5〕、隔汽层
〔二〕控制措施
外墙外保温施工质量控制：
〔1〕、B型-胶粉聚苯颗粒保温浆料外墙保温系统
根本构造分为基层墙体、保温隔热层、防护层和饰面层。做法为以胶粉聚苯颗粒保温浆料做保温隔热层用现场抹面方式固定于基层墙面并以抗裂砂浆复合玻纤网格布作防护层饰面层为涂料或面砖。
详细的技术要点有：
① 墙体敷设钢丝网须采取防雷接地措施；
② 网格布搭接长度不小于100mm加强网格布只对接不搭接；
③ 粘贴和涂抹作业间及完工后24小时内环境和基层外表温度均应高于5℃。严禁雨中施工遇雨或雨季施工必须有可靠的防雨措施抹面层和饰面层施工还应防止光直接照射和5级以上大风天气；
④ 基层外表应清洁无油污和脱模剂等阻碍粘贴的附着物空鼓、疏松部位应剔除；
⑤ 胶粉EPS颗粒保温浆料宜分遍抹灰每遍间隔时间应在24h以上每遍厚度不宜超过20mm。第一遍抹灰应压实最后一遍应找平并用大杠搓平；
⑥ 保温层硬化后应现场检验保温层厚度并现场取样检验胶粉EPS颗粒浆料干度；
⑦ 现场取样胶粉EPS颗粒保温浆料干度不应大于250kg/m,并不应小于180 kg/m。现场检验保温层厚度应符合设计要求不得有负偏向。
〔2〕A型-聚苯乙烯泡沫塑料板薄抹灰外墙保温系统
、作业条件及基层清理
〔a〕基层墙体必须巩固、清洁和枯燥〔含水率不大于10〕不得有疏松、起壳、起砂等现象满足贴板要求；
〔b〕基层墙体平整度、垂直度满足抹灰工程施工质量验收要求；
〔c〕施工现场环境温度和基层墙体外表温度在施工时及施工后24小时内均不得低于50C风力不大于5级；
〔d〕为了保证施工质量施工面应防止光直射必要时应在脚手架上搭设防晒布遮挡墙面；
〔e〕必须彻底去除基层各种影响粘结强度的各种因素。
、测量放线
根据建筑物立面设计的外保温的技术要求在外墙面弹出门窗的程度、垂直控制线以及伸缩缝线、装饰线等；在建筑外墙大角〔阴角、角〕和其他必要处悬挂垂直基准钢线；每个楼层在适当位置悬挂程度线以控制聚苯板的垂直度和平整度。
、配制胶粘剂
根据使用说明搅拌均匀。配制应有专人负责准确计量采用机械搅拌以确保均匀。边加料边充分搅拌不能一次性参加过多搅拌时间不少于3min。配制好的胶粘剂注意避风、防晒以免水分蒸发过快。配制好的胶粘剂应在2h内用完。
、粘贴聚苯板
聚苯板采用条框法粘贴用不锈钢抹子沿膨胀聚苯板周边涂抹配制好的粘结胶浆其宽度为50mm厚10mm在板涂抹胶浆时应在板中间留50mm不涂抹胶浆采用尺寸膨胀聚苯板应在板的中间部分均匀布置8个点每个点直径为100mm厚10mm中心距200mm当采用非尺寸板时粘结胶浆的涂抹面积与膨胀聚苯板的面积之比不得小于50％中间部分不得少于3个点。对非尺寸或部分不规那么处进展裁切修整裁切面应与板面垂直。整个墙面的边角处应保证聚苯板的最小尺寸不小于300mm门窗洞口角部的聚苯板应尽量采用整块裁出洞口如有拼接聚苯板缝必需至少间隔 门窗洞的角部200㎜。

粘板时用工具轻按、均匀挤压聚苯板随时用2m的靠尺板和托线板检查平整度和垂直度最重要的是聚苯板的边缘要与基材黏结好抹去板间溢出的胶粘剂使板间无碰头灰板缝拼严缝隙宽度超出2mm时应用相应厚度的聚苯板条填塞实板条不得粘结更不得用粘接剂直接堵缝。拼缝高差不大于1.5mm否那么应使用砂纸或专用打磨工具打磨平整。粘贴时要防止板的挪动否那么防护层会产生裂缝。排版时应按照程度顺序上下错缝排列与粘贴阴角处作错缝处理。在墙拐角处应先排好尺寸裁切聚苯板使其粘贴时垂直交织连接在粘贴窗框四周的角和外墙角时应先弹出基准线作为挤压控制角上下竖直的根据。
注意： 贴板操作应迅速在聚苯板安装就位之前粘贴胶浆不得有结皮；
聚苯板的接缝应严且平齐；仅在聚苯板边需翻包网格布时才可以在聚苯板的侧面涂抹粘结胶浆其它情况下均不得在聚苯板侧面涂抹粘结胶浆或挤入粘结胶浆〔包括嵌缝用的EPS板条〕以免引起开裂；
、固定锚固件
〔a〕在膨胀聚苯板粘贴好应用锚固件先固定后再抹抹面胶浆锚钉数为3-4个/M2；
〔b〕在面层抹面胶浆抹完后24h进展锚栓的安装。安装锚栓使用电锤钻孔钻孔深度至少比锚固深度大10mm钉入基层墙体的部位不小于30 mm空心砖不小于70 mm抗拉拔力大于0.8kN。锚栓应由上至下顺序进展成丁字形排列如以下图固定在聚苯板的拼缝位置上。通常锚固件使用数量为：5 -6个/m2；任何面积大于0.1m2的单块板均应安装锚固件。对于角、孔洞边缘板在程度、垂直方向应增加固定件其间距不大于300mm间隔 基层边缘不小于60mm。

、网格布的铺设及抹面胶浆的施工
〔a〕涂抹抹面胶浆底层前应先检查保温层是否枯燥外表是否平整并去除保温层面有害物质杂质等。
〔b〕将大面积网格布沿长度程度方向绷直绷平。注意将网格布弯曲的一面朝里。用抹子由中间向上、下边将网格布抹平使其紧贴底层抹面胶浆。网格布的搭接宽度不小于 100mm 不得使网格布皱褶空鼓翘边。 抹完底层抹面胶浆并压入网格布后待抹面胶浆凝固至外表不粘手时开场抹面层抹面胶浆。抹面厚度以盖住网格布为准约2mm左右使总厚度在约5mm。注：抹面胶浆抹平即可不得收浆压光。
〔c〕抹完抹面胶浆后应检查平整、垂直及阴角方正对于不符合本规程要求的应进展修补.
〔d〕细部节点处理
ⅰ〕门窗洞口内侧周边以及洞口四角均加一层网格布进展加强。洞口四角网格布尺寸为700mm×500mm 先沿45°角方向粘贴在洞口周边然后采用一道抹面法即在保温板外表涂抹一层略大于准备铺设的加强网格布面积的抹面胶浆厚度约为2.5mm。

ⅱ〕对于门窗及其它洞口四周的保温板端头应用网格布翻包用抹面胶浆抹平。保证网格布无裸露
ⅲ〕在墙身阴、角处须从两边墙身埋贴的网格布双向绕角搭接角每边搭接不小于 200mm ；阴角每边搭接不小于100mm。

ⅳ〕网格布应在以下系统终端部位进展翻包：
• 门窗洞口道或其它设备需穿墙的洞口处。
• 勒脚、台、雨蓬等的终端部位
• 变形缝等需要终止系统部位和其它处保温板的终端。

ⅴ〕翻包网格布如下：
• 裁剪窄幅网格布长度应由需翻包的墙体部位的尺度而定。
• 在基层墙体上所有洞口及系统终端处涂抹上抹面胶浆宽度为 100mm 厚度为 1.5mm 。将裁剪好的网格布一端 100mm 压入抹面胶浆内余下的 470mm 甩出备用应保持清洁。
• 将要翻包保温板反面涂抹好抹面胶浆贴在粘贴好网格布的墙面上然后用抹子轻轻敲击使之粘贴结实。再将翻包部位的保温板的正面和侧面均涂抹上面层抹面胶浆将预先甩出的网格布沿板翻转并压入抹面砂浆内。
• 翻包网格布压在大面积钢丝网或网格布之下。
、热镀锌钢丝网的铺贴及抹面胶浆的施工
〔a〕涂抹抹面胶浆底层前应先检查保温层是否枯燥外表是否平整并去除保温层面有害物质杂质等。
〔b〕将大面积热镀锌钢丝网沿长度程度方向绷直绷平。注意将钢丝网弯曲的一面朝里。用抹子由中间向上、下边将钢丝网抹平使其紧贴底层然后打锚铨。应由上向下顺序进展使锚铨成钉字形排列。在阴、角、门、窗、凸窗、空调板等孔洞边上要增加固定件锚铨度6-7个。钢丝网对齐搭接压在加强网格布上雨蓬、勒角、变形缝、门窗包边、儿墙等阴角部位用网格布搭接搭接宽度不小于300MM不得使网格布皱褶空鼓翘边。 抹完底层抹面胶浆并压入钢丝网后待抹面胶浆凝固至外表不粘手时开场抹面层抹面胶浆。抹面厚度以盖住钢丝网为准约3mm左右使总厚度在约6mm左右抹面抹面胶浆抹平即可不得收浆压光。
面层抹面胶浆要进展两次抹完一次是贴热镀锌钢丝网前进展一次是在铺贴热镀锌钢丝网后每次至少养护24小时方可进展下道工序在寒冷和潮湿气候下可适当延长养护时间。抹完抹面胶浆后应检查平整、垂直及阴角方正对于不符合本规程要求的应进展修补。
、系统伸缩缝的设置
为防止保温系统因不均匀收缩产生质量问题本工程分别于七层顶板、十四层顶板位置设置20mm宽伸缩缝伸缩缝内填塞聚苯乙烯泡沫塑料条外涂封膏〔聚胺脂和硅酮封膏或聚合物水泥〕用封膏时应保证节点清洁做法如以下图

网格布其它未尽细部做法参照图集02J121-1〔A型〕执行。
、补洞及修理
对墙面由于使用外脚手架所预留的孔洞和损害处应进展修补。当脚手架连墙件撤除后应立即对连接点的孔洞进展填补并水泥砂浆压平；预切一块与孔洞尺寸一样的聚苯板使之可以严填塞于孔洞中；待水泥砂浆表层枯燥后将聚苯板反面涂上厚7mm的胶粘剂应注意不要在其四周边缘涂胶粘剂；将聚苯板塞入粘结于基层上抹面胶浆埋入钢丝网用锚铨固定,再用抹面胶浆抹平。
〔三〕建筑工程节能保温体系、节能、节能技术符合建立部和建立推广应用新技术和制止、限制使用落后技术的要求。
〔四〕工程所用材料和半成品、成品应按设计要求选用并符合和有关的要求材料消费企业应提供质量合格证明。进场原材料和半成品、成品应进展复检符合要求前方可使用。
〔五〕外墙、外窗、台门、户门、屋面、分户墙等做法及构造应符合审查合格的施工图设计和建筑节能技术的要求。
〔六〕涉及建筑节能的材料、等应委托有资质的检测进展热工性能指标检测。检测的工程包括：外墙保温系统组成材料的保温隔热性能；外墙及分户墙用墙体材料的保温隔热性能；外门、外窗的保温隔热性能和气性能等。

〔五〕 分部工程验收控制
〔一〕建筑节能工程施工质量验收 应按?建筑工程施工质量验收统一?〔GB50300—2001〕和各专业工程施工质量验收的规定进展验收。在施工自行检查评定合格的根底上由建立〔监理〕组织相关按照检验批、分项工程、子分部工程、分部工程的顺序进展参加施工质量验收的各方人员应具备规定的资格。
〔二〕建筑节能施工质量验收应符合以下规定：
建筑节能工程作为建筑工程的一个分部工程分项工程的划分见下表。
建筑节能分部、分项工程表
序
分项工程
主要验收内容
1
墙体节能工程
主体构造基层；保温材料；饰面层。

2
幕墙节能工程
主体构造基层；隔热材料；保温材料；幕墙玻璃；单元式幕墙板块；遮设施。
3
门窗节能工程
门；窗；玻璃；遮设施。
4
屋面节能工程
基层；保温隔热层；保护层；防水层；面层。
5
地面节能工程
基层；保温隔热层；隔离层；保护层；防水层；面层。
6
采暖节能工程
散热器；设备、阀门与仪表；保温材料；热力入口装置；调试。
7
通风与空气调节节能工程
风机、空气调节设备；空调末端设备；阀门与仪表；绝热材料；调试。
8
空调与采暖系统的冷热源和附属设备及其网节能工程
冷、热源设备；辅助设备；网；阀门与仪表；绝热、保温材料；调试。
9
配电与照明节能工程
低压配电电源；照明光源、灯具；附属装置；控制功能；调试。
10
监测与控制节能工程
冷、热源、空调水的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统。

1、建筑节能子分部、分项工程和检验批应按照以下规定划分和验收：
〔1〕建筑节能分部工程的子分部、分项工程和检验批划分应与?建筑工程施工质量验收统一?GB50300和各专业工程施工质量验收规定一致。
〔2〕当建筑节能验收内容包含在相关分部工程时应按已划分的子分部、分项工程和检验批进展验收验收时应对有关节能的工程验收做出节能工程验收记录并单独组卷。
〔3〕当建筑节能验收内容未包含在相关分部工程时应按建筑节能分部进展验收。
〔4〕建筑节能工程的各检验批其合格质量应符合以下规定：
a、各检验批应按主控工程和一般工程验收；
b、主控工程应全部合格；
c、一般工程应合格当采用计数检验时应有90％以上的检查点合格且其余检查点不得有严重缺陷；
d、各检验批应具有完好的施工操作根据和质量验收记录。
〔5〕、建筑节能工程的分项工程质量验收合格应符合以下规定：
a、分项工程所含的检验批均应符合合格质量的规定。
b、分项工程所含的检验批的质量验收记录应完好。
2、建筑节能分部工程验收时应符具备以下条件：
〔1〕、质量控制资料应完好质量控制资料主要包括：
a、图纸会审记录、设计变更书和开工图；
b、主要材料、设备、成品、半成品和仪器、仪表的出厂合格证明及进场检〔试〕验、复；
c、隐蔽工程检查验收记录；
d、设备、道系统检验记录；
e、系统无消费负荷结合试运转与调试记录；
f、分部、子分部工程质量验收记录；
g、观感质量综合检查记录；
h、建筑节能性能现场检验的围护构造节能性能检验和系统功能检验。
〔2〕、建筑节能工程分部、子分部工程质量验收应在各相关分项工程验收合格的根底上进展。
〔3〕、应对主要材料、设备有关节能的技术性能以及有代表性的房间或部位和系统功能的建筑节能性能进展见证抽样现场检验。另外主要材料和设备有关节能的技术性能见证抽样检测结果应符合有关规定；
建筑工程完工后应抽取有代表性的房间或部位对建筑节能性能中围护构造节能性能进展见证抽样现场检验并出具检验或评价。
建筑设备工程完工后应抽取有代表性的系统或部位应对建筑节能性能中系统功能进展见证抽样现场检验并出具检验或评价。
〔4〕、观感质量验收应合格
〔三〕工程开工验收前应进展建筑节能分部工程的专项验收并到达合格。对建筑节能施工质量验收不合格的建筑工程不得进展开工验收。

附件：
建筑节能工程检测工程一览表
序
工程名称
检 测 项 目
格式说明

1

A
外
墙
保
温
工
程

系
统
型
式
检
验
要
求
膨胀聚苯板EPS(XPS)薄抹灰外墙外保温系统
1、吸水量
抗风压值：AXB4-2
耐候性：AXB4-3
抗震性能：AXB4-4
其余工程检验格式：AXB4-1
2、抗冲击强度
3、抗风压值
4、水蒸气湿流度
5、不透水性
6、耐候性
7、抗震性能〔外墙饰面使用面砖时〕
8、耐冻融
胶粉聚苯
颗粒外墙
外保温系
统
1、耐侯性
抗风压值：AXJ6-2
耐候性：AXJ6-3
抗震性能：AXJ6-4
火反响性：AXJ6-5
砖粘结强度：AXJ6-6
其余工程格式：AXJ6-1
2、吸水量
3、抗冲击强度(C型、T型)
4、抗风压性
5、耐冻融
6、水蒸气湿流度
7、不透水性
8、耐磨损,500L砂
9、系统抗拉强度(C)
10、饰面砖粘结强度(T型)(现场抽测)
11、抗震性能(T型)
12、火反响性

序
工程名称
检 测 项 目
格式说明

1

A
外
墙
保
温
工
程
原材料型式检验指标
各类外墙
保温系统
原材料检测应符合有关要求
AY系列检验
工程见证取样进场复验工程
膨胀聚苯板EPS(XPS)薄抹灰外墙外保温系统材料
1、胶粘剂:
a拉伸粘结强度〔与水泥砂浆〕、
b拉伸粘结强度〔与膨胀苯板〕。
格式：AE5-1
2、膨胀聚苯板:
a导热系数、
b表观度、
c尺寸稳定性、
d氧指数、
e压缩强度。
格式：AE5-2

序
工程名称
检 测 项 目
格式说明

1

A
外
墙
保
温
工
程
工程见证取样进场复验工程
膨胀聚苯板EPS(XPS)薄抹灰外墙外保温系统材料
3、抹面胶浆:
a拉伸粘结强度〔与膨胀苯板〕、
b柔韧性。
格式：AE5-3
4、耐碱网布:
a面积质量、
b耐碱断裂强力、
c耐碱断裂强力保存率、
格式：AE5-4
5、锚栓:
a单个锚栓抗拉承载力值
格式：AE5-5
胶粉聚苯颗粒外墙外保温系统材料

1、界面砂浆:
a界面砂浆压剪粘结强度(原强度、耐水)
格式：AJ6-1
2、胶粉聚苯颗粒保温浆料:
a湿表观度、
b干表观度、
c导热系数、
d抗压强度。
格式：AJ6-2
3、抗裂砂浆:
a拉伸粘结强度、
b浸水拉伸粘结强度、
c压折比。
格式：AJ6-3
4、耐碱网布：
a外观、
b面积质量(普通型、加强型)、
格式：AJ6-4

序
工程名称
检 测 项 目
格式说明

1

A
外
墙
保
温
工
程

工程见证取样进场复验工程
胶粉聚苯颗粒外墙外保温系统材料

c 断裂强力(经、纬向) (普通型、加强型)、
d耐碱强力保存率(经、纬向)、
e断裂伸长率(经、纬向)、
f涂塑量(普通型、加强型)、
g玻璃成分〔二氧化锆〕。

5、热镀锌电焊网：
a工艺、
b丝径、网孔大小、
c焊点抗拉力、
d镀锌层质量。
格式：
AJ6-5
6、同条件养护试块检测：
a导热系数、
b度、
c抗压强度或压缩强度。
格式：AJ6-6
〔300mm×300mm
×30mm三块100mm×100mm
×100mm五块〕
4、抹面砂浆：
a可操作时间、
b拉伸粘结强度(与硬泡聚氨酯(原强度、耐水)、
c柔韧性(压折比(水泥基))。
格式：
AA5-4
5、耐碱玻纤网格布：
a面积质量、
b耐碱拉伸断裂强力(经、纬向)、
c耐碱拉伸断裂强力保存率(经、纬向)。
格式：
AA5-5
各类外墙
保温系统
饰面工程
1、面砖勾缝料：
a外观、
b拉伸粘结强度
〔常温、耐水〕。
格式：
AM5-1

2、面砖饰面粘结砂浆：
a拉伸粘结强度、
b压折比、
c压剪粘结强度〔原强度、耐水〕。
格式：
AM5-2

1

A
外
墙
保
温
工
程

工程见证取样进场复验工程

各类外墙
保温系统
饰面工程

3、面砖
a面积质量、
b吸水率、
c断裂模数
格式：
AM5-3
4、柔性耐水腻子：
a耐水性、
b耐碱性、
c粘结强度〔状态、冻融循环〕、
d柔韧性。
格式：
AM5-4
5、弹性底涂：
a断裂伸长率、
b外表憎水率。
格式：
AM5-5
现场检 测
各类外墙
保温系统
1、施工前样板检测：包括保温层厚度、粘结强度、抗冲击强度、干度、锚栓拉拔力等；
格式：
AS5-1
2、实体检测：
包括粘结强度、抗冲击强度、锚栓拉拔力；
格式：
AS5-2
3、现场钻芯检验〔可以由建立、监理、施工按GB50411-2007的规定进展也可以委托法定检测机构进展。〕
格式：
AS5-3
4、饰面砖粘结强度

格式：
AS5-4
5、现场实体传热系数检测
格式：
AS5-5
备注：所有进场原材料应进展复检及见证取样建筑面积在20000m2时检验批次要到达3次以上每个工程原材料复检及见证取样不少于一次。
同条件养护试块的留置与应与检验批相一致检验批的划分可根据与施工流程相一致且方便施工与验收的原那么检验批由施工与监理〔建立〕共同商定但检验批的面积不宜高于1000 m2。

4幕墙物理性能：
a气性试验
格式：B5-5
备注：幕墙节能工程检验批划分可按照?建筑装饰装修工程质量验收?GB 50210的规定执行。

2

B
门
窗
节
能
工
程

工程见证取样进场复验工程

1建筑外窗：
a建筑外窗抗风压性、
b建筑外窗空气浸透性能、
c建筑外窗水性能、
d传热系数、
e玻璃遮系数、
f可见光透射比、
g中空玻璃
三性试验格式：C4-1
传热系数格式：C4-2
玻璃格式：C4-3
2建筑外门
a建筑外门风压变形性能、
b建筑外门空气浸透性能、
c建筑外门雨水浸透性能、
d建筑外门保温性能
三性试验格式：CM2-1
传热系数格式：CM2-2

现场检 测
a建筑外窗现场气性
格式：C4-4
备注：建筑门窗每个检验批应抽查5并不少于3樘缺乏3樘时应全数检查；高层建筑的外窗每个检验批应抽查10％,并不少于6樘缺乏6樘时应全数检查。特种门每个检验批应抽查50并不少于10樘缺乏10樘时应全数检查。每个工程应检查建筑外窗现场气性。
3
C
屋面节能工程
工程见证取样进场复验工程
1、保温隔热材料:
a导热系数、
b度、
c抗压强度或压缩强度
格式：D1-1
备注：按进场批次每批随机抽取3个试样进展检查。进场复检的次数不少于3次。

附件三：(检验批验收记录表)
GB50411-2007 4-1
工程名称

分项工程名称

验收部位

施工

专业工长

工程经理

分包

分包工程经理

施工班组长

施工执行名称及编

验收规定
施工检查评定记录
监理〔建立〕验收记录
主控工程

1
材料、构件等应符合设计要求和相关的规定。

2
保温隔热材料的导热系数、度、抗压〔压缩〕强度、燃烧性能应符合设计要求。

3
应对保温材料、粘结材料、增强网等进展见证取样送检复验。

4
严寒、寒冷地区外保温使用的粘结材料的冻融试验应符合相关要求。

5
施工前应按照设计和施工方案的要求对基层进展处理并符合保温层施工工艺的要求。

6
墙体节能工程各层构造做法应符合设计要求并应按照经过审批的施工方案进展施工。

7
保温材料的厚度应符合设计要求；保温板与基层及各构造层之间的粘结或连接必须结实。粘结强度和连接方式应符合设计要求和相关的规定；不应脱层、空鼓和开裂。浆料保温层应分层施工。当采用预埋或后置锚固件时其数量、位置、锚固深度和拉拔力应符合设计要求后置锚固件应进展锚固力现场拉拔试验。

8
外墙采用预置保温板现场浇筑混凝土墙体时保温材料的验收应执行GB50411第4.2.2条的规定；保温板的安装应位置正确、接缝严保温板在浇筑混凝土过程中不得移位、变形保温板外表应采取界面处理措施与混凝土应粘结结实。混凝土和模板的验收应执行GB50204的相关规定。

9
当外墙采用保温浆料做保温层时应在施工中制作同条件试件检测其导热系数、干度、压缩强度。试件见证取样送检。

10
墙体节能工程各类饰面层的基层及面层施工应符合设计要求和GB50210的规定。外墙外保温工程不宜采用粘贴饰面砖做饰面层。当采用时必须保证保温层与饰面砖的平安性。外墙外保温工程的饰面层不应渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时保温层外表应具有防水功能。外墙外保温层及饰面层与其他部位交接的收口处应采取封措施。

11
保温砌块砌筑的墙体应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的程度灰缝饱满度不应低于90％竖直灰缝饱满度不应低于80％。

墙体节能分项工程检验批质量验收记录
GB50411-2007 4-2
墙体节能分项工程检验批质量验收记录〔续〕
验收规定
施工检查评定记录
监理〔建立〕验收记录
主控工程
12
预制保温墙板应有型式检验安装性能。中应含安装性能的检验。保温墙板的构造性能、热工性能及与主体构造的连接应符合设计要求与主体构造连接必须结实。保温墙板的板缝、构造节点及嵌缝做法应符合设计要求。保温墙板板缝不得渗漏。

13
当设计要求在墙体内设置隔气层时隔气层的位置、使用的材料及构造做法应符合设计要求和相关的规定。隔气层应完好、严穿透隔汽层处应采取封措施。隔汽层冷凝水排水构造应符合设计要求。

14
外墙和毗邻不采暖空间墙体上的门窗洞口四周墙面凸窗四周墙面或地面应按设计要求采取隔断热桥或节能保温措施。

15
严寒和寒冷地区外墙热桥部位应按设计要求采取节能保温等隔断热桥措施。

一
般工程
1
进场节能保温材料与构件的外观和包装应完好无破损符合设计要求和的规定。

2
当采用加强网作防止开裂的加强措施时加强网的铺贴和搭接应符合设计和施工工艺的要求。

3
设置空调的房间其外墙热桥部位应按设计要求采取隔断热桥措施。

4
施工产生的墙体缺陷如穿墙套、脚手眼、孔洞等应采取隔断热桥的保温封修补措施。

5
墙体保温板材接缝应符合施工方案要求。保温板拼缝应平整严。

6
墙体采用保温浆料时保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺实。

7
不同材料基体交接处、容易碰撞的角及门窗洞口转角处等特殊部位的保温层应采取防止开裂和破损的加强措施。

8
采用现场喷涂或模板浇注有机类保温材料做外保温时有机类保温材料应到达陈化时间前方可进展下道工序施工。

施工检查评定结果

工程专业质量检查员：
〔工程技术负责人〕 年 月 日
监理〔建立〕验收结

监理工程师：
〔建立工程专业技术负责人〕： 年 月 日

说明
本表适用于采用板材、浆料、块材及预制复合墙板等墙体保温材料或构件的建筑墙体节能工程质量验收。
一、主控工程
1. 检验：观察尺量检查；核查质量证明。
检查数量：按进场批次每批随机抽取3个试样进展检查；质量证明应按照其出厂检验批进展核查。
2. 检验：核查质量证明及复验。
检查数量：全数检查。
3. 检验：随机抽样送检核查复验。
检查数量：同一厂家同一种当工程建筑面积在20000㎡以下时各抽查不少于3次；当工程建筑面积在20000㎡以上时各抽查不少于6次。
4. 检验：核查质量证明。
检查数量：全数检查。
5. 检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
6. 检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
7. 检验：观察；手扳检查；保温材料厚度采取针插法或剖开法尺量检查；粘结强度和锚固力核查试验；核查隐蔽工程验收记录。
检查数量：每个检验批抽查不少于3处。
8. 检验：观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
9. 检验：核查试验。
检查数量：每个检验批应抽样制作同条件养护试块不少于3组。
10.检验：观察检查；核查试验和隐蔽工程验收记录。
检查数量：全数检查。
11.检验：对照设计核查施工方案和砌筑砂浆强度用百格网检查灰缝砂浆饱满度。
检查数量：每楼层的每个施工段至少抽查一次每次抽查5处每处不少于3个砌块。
12.检验：检查型式检验、出厂检验、对照设计观察和淋水试验检查；核查隐蔽工程验收记录。
检查数量：型式检验、出厂检验全数核查；其他工程每个检验批抽查5并不少于3处。
13.检验：对照设计观察检查；核查质量证明和隐蔽工程验收记录。
检查数量：每个检验批抽查5不少于3处。
14.检验：对照设计观察检查；必要时抽样剖开检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查5不少于5个洞口。
15.检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：按不同热桥种类每种抽查20并不少于5处。
二、一般工程
1. 检验：观察检查。
检查数量：全数检查。
2. 检验：观察检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查不少于5处每处不少于2㎡.。
3. 检验：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：按不同热桥种类每种抽查10并不少于5处。
4. 检验：对照施工方案观察检查。
检查数量：全数检查。
5．检验：观察检查。
检查数量：每个检验批抽查10并不少于5处。
6．检验：观察、尺量检查。
检查数量：每个检验批抽查10并不少于10处。
7．检验：观察检查；核查隐蔽工程验收记录。。
检查数量：按不同部位每类抽查10并不少于5处。
8．检验：对照施工方案和说明书进展检查。
检查数量：全数检查。

GB50411-2007 6
建筑门窗节能分项工程检验批质量验收记录
工程名称

分项工程名称

验收部位

施工

专业工长

工程经理

分包

分包工程经理

施工班组长

施工执行名称及编

验收规定
施工检查评定记录
监理〔建立〕验收记录
主控工程

1
建筑外门窗的品种、规格应符合设计要求和相关的规定。

2
建筑外窗的气性、保温性能、中空玻璃、玻璃遮系数和可见光透射比应符合设计要求。

3
建筑外窗进入施工现场时应按要求进展见证取样送检复验

4
建筑门窗玻璃品种应符合设计要求

5
金属外门窗隔断热桥措施应符合设计要求和的规定等。

6
严寒、寒冷、夏热冬冷地区建筑外窗应对气性做现场实体检验检测结果应满足设计要求。

7
外门窗框与副框之间应使用封胶封；门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满并使用封胶封。

8
严寒、寒
