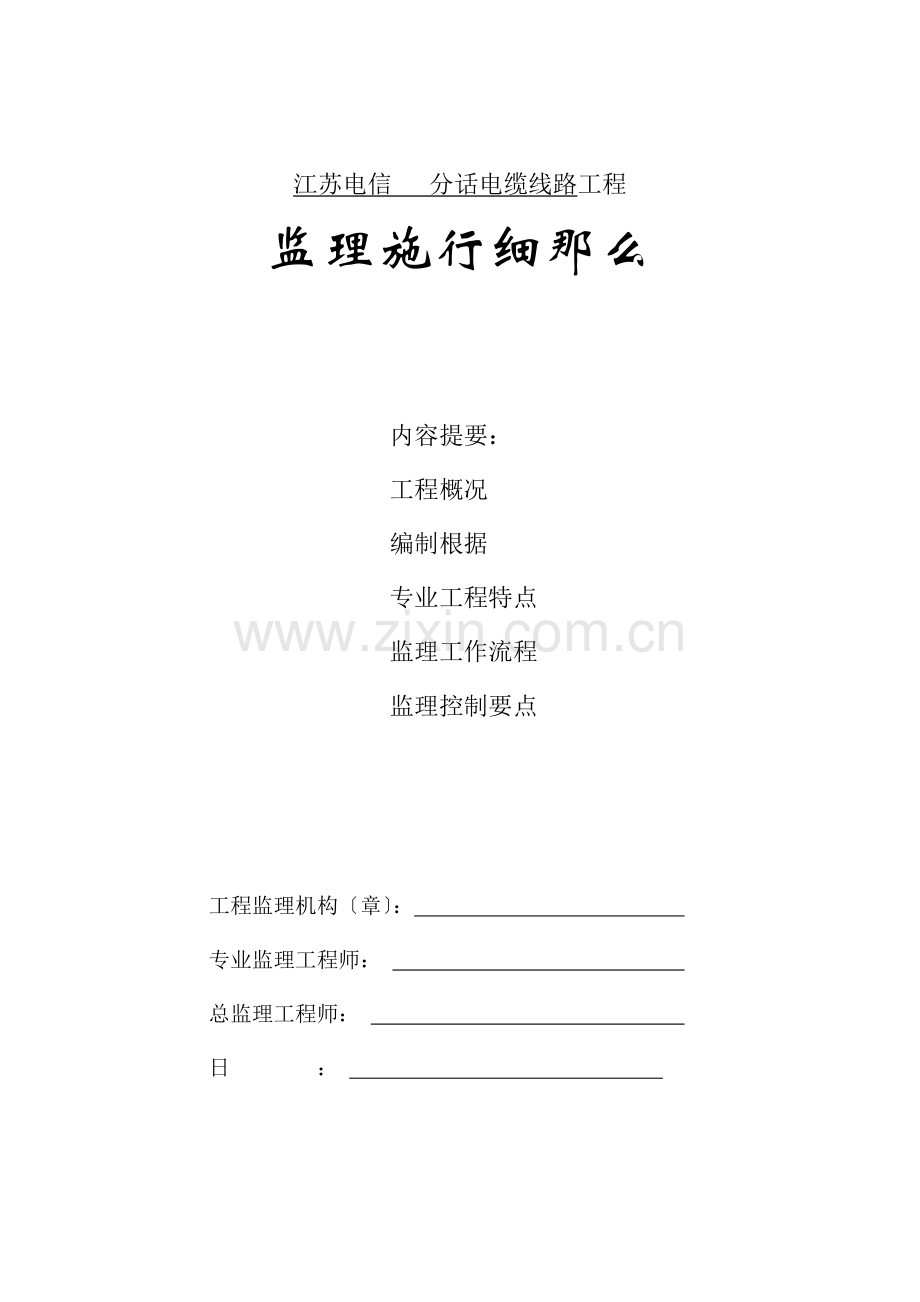

江苏电信 分话电缆线路工程监理施行细那么内容提要：工程概况编制根据专业工程特点监理工作流程监理控制要点工程监理机构章： 专业监理工程师： 总监理工程师： 日 ： 江苏电信 分话电缆线路工程监理施行细那么一、工程概况1、工程名称： 2、工程地点： 3、工程规模： 4、工程造价： 元其中工程费 元5、建立工： 6、建立： 7、设计： 8、监理： 9、承包： 二、编制根据1、YD/T5138-2005?本地通信线路工程验收?；2、YD2001-92?内通信全塑电缆线路工程施工及验收技术?；3、本工程施工图设计；4、?施工合同?和?委托监理合同?；5、本工程?监理规划?和承包编制并批准的?施工组织设计?。三、专业工程特点四、监理工作流程1、话电缆施工主要程序及质量控制点图一附图一施工准备阶段质量控制话电缆平安消费文明施工措施电缆器材清点、检验质量控制路由复测质量控制道电缆质量控制墙壁电缆质量控制架空电缆质量控制新、旧电缆割接质量控制电缆接续质量控制电缆成端质量控制电缆设备安装质量控制电缆充气、电气性能检测开工验收阶段质量控制话电缆施工主要程序及质量控制点图一2、监理操作程序见附图二附图十一 施工阶段质量控制流程；工程工程施工进度控制流程；工程控制流程；隐蔽工程检查验收工作流程；工程变更处理流程图；工程开工验收程序；工程款支付核签程序；工程延理程序；工程质量事故处理程序；工程暂停签发程序。附图二 工程材料抽验签证?工程材料/构配件/设备报审表?不合格材料不准许进场。隐蔽工程查验审核签证各类隐蔽工序质量控制表。工程质量查验审核签证各类分项、分部工程质量验收记录。工程技术资料核查视阶段定、不定核查施工技术资料和签证。参与图纸会审参加设计交底签认?施工组织设计报审表?审批施工组织设计签认?分包资格报审表?审定分包监理工程师签认必要后承包商方可进展下道工序施工施工阶段质量控制工作流程图附图三发工程工程建立委托承包提交进度方案总监理工程师下达开工要求整改 监理审批每月周进展检查直至工程开工监视方案施行协调会议与指监理审批延正常承包提出延检查执行情况有拖延影响工 承包责任是监理催促承包采取赶工措施承包调整进度方案同意不同意监理审核工程开工验收工程工程施工进度控制流程图附图四承包填写?工程款支付申请表?及“工程价款结帐单报监理方审核申报工程价格审核申报工程量及工程进度审核申报工程质量情况监理工程师审核及编制付款证书总监审核签署付款证书业主审核签署付款证书工程控制流程图附图五承包商不能进展下一道工序施工 可以进展下一道工序施工质量保证资料齐全合格隐蔽、分部、分项验收记录签认完成分部、分项工程质量评定完成自评合格承包商填写?隐蔽工程报验申请表?报监理监理工程师检查工程质量是否合格检查隐蔽工程是否完成检查质量保证资料是否符合要求不合格：签认不合格工程整改合格：隐蔽工程检查记录隐蔽工程检查验收工作流程图附图六编制调整控制现场监理工程师施工建立发变更设计委托设计完成变更设计图纸并交甲方接图后监理组织施行各书面提出工程变更申请专/总监接办签认?工程变更单?四方确认与业主联络 设计变更工程变更工程变更处理流程图附图七施工设计工程量全部完成自检合格施工提交工程结算资料质量签证工程技术资料含开工图工程开工报验单总监组织全面检查预验收签发“工程开工报验单建立成立验收组召开验收准备会工艺质量验收光电性能验收开工资料核查验收总结签署工程验收证书工程移交、保修支付工程款工程开工验收程序图附图八承包商填报?工程款支付申请表?A4.3并提供相关附件监理工程师核实并填报 ?工程款支付证书?支付总监理工程师签批 ?工程款支付证书?拒付支付证书附A4.3及相关资料建立审批程序工程款支付核签程序附图九延发生承包商提交延 A8?承建通用报审表?监理工程师调查核实延完毕. 承包商填报A2.2?延长工报审表?监理工程师审核监理与业主承包商协商不一致监理工程师签发 A2.2?延长工报审表?承包商编制新进度方案并严格执行监理监视施行 工程延理程序附图十发生质量事故总监签发B1 ?工程暂停?上报建立监理工程师签发 ?监理工程师单?承包商提交质量缺陷 A8?承建通用报审表?暂停施工监理调查、原因分析并 提出处理方案承包商施行处理方案完成处理、自检申请验收签发A6 ?工程复工报审表?监理核验恢复施工监理提交质量事故处理工程质量事故处理程序附图十一暂停原因工程监理部现场核实提出方案、措施建立总监理工程师签发 B1?工程暂停?征求现场监理承包商工程经理部暂停施工按要求做好相关保护工作 监视工程暂停签发程序五、质量控制点及目的要求一施工准备阶段的质量控制1、复核承包施工资质其资质等级、营业范围还须与工程类别、专业相适应。2、核查承包质量保证体系和技术理措施落实以及工程技术理人员和现场施工人员素质情况并具备持证上岗条件。3、查验承包所列施工机具装备及性能状态应满足施工及质量要求。4、抽验话电缆线路工程所用的器材规格、程式及质量应符合设计和?中“器材检验有关规定要求。1电缆单盘测试电气特性应符合YD2001-92?规定。2电缆单盘气闭性能应符合厂验。3电缆外护层应完好无损盘长、盘应与质量合格证一致。4电缆端别标识醒目芯线色谱排列端别应符合。5电缆接线子、接续外护套、堵塞剂、气压传感器的检验应符合YD2001-92?相关要求。6分线、交接、充气设备应符合设计要求和出厂。7钢、钢铰线、挂钩、铁件质量检验锌层外表应均匀完好光洁、不应有脱皮、剥落、开裂和针孔现象。二话电缆线路工程平安消费、文明施工措施 1、核查承包平安控制体系是否完善平安制度、平安教育、平安设施配置以员装备是否明确、落实。 2、检查施工现场平安标志设置情况或顺沿道路段施工应设置交通警示牌、车辆禁行路标皮帽子、围护栏或平安标志带等；院落、路口等地段也应设置醒目平安标志；工程间应在交通路口、沟坑边沿设置警灯。3、监视文明施工注意环境保护。城区、街道、住宅区等施工现场不乱排污泥水；清理施工废料保持施工现场工完场净；开挖沟槽应催促注意交通平安搭设便桥引人；一旦发现地下文物、古迹等应催促施工保护现场并向当地。4、监理过程中发现存在平安事故隐患的应及时施工予以整改；情况严重的应签发?工程暂停?要求施工暂停施工并及时建立。5、根据话线路工程特点还需注意以下平安事项：进入地下室、测量室、交接必须持有平安保卫部门签发的用火证件、入室证件、室内严禁吸烟严禁存放易燃、易爆等危险品。架空电缆施工注意高空作业平安检查施工高空作业的防护措施。道电缆施工要防人孔内易燃、易爆气体以及致人窒息的有气体采取通风、探测确保人身、机房平安。三路由复测质量控制1、路由长度、位置的复测为电缆配盘、设备安装点提供根据。2、路由条件的核查摸清沿线障碍物、孔使用情况以及与原设计有无变更情况为拟定施工方案和工程变更提供根据。3、施工设计的复核架空电缆在各种情况下架设的高度交越其他电气设施的最小垂直净距。墙壁电缆与其他线的最小间距应符合YD/T5138-2005?的规定。无法满足隔距要求那么应采取相应保护措施。四道电缆敷设质量控制1、端别确定：100对及以上的电缆按设计规定的端别布放。当设计不明确时在征得建立和设计同意后可按以下端别规定布放：配线电缆：A端在方向B端在用户方向。话交接设备主干电缆：A端在方向B端在交接设备方面。交接设备用户配线电缆：A端在交接设备方向B端在用户方向。汇接分中继电缆：A端在汇接方向B端在分方向。分支中继电缆：A端在分方向B端在支方向。2、孔位置：应符合设计规定。当设计不明确时在征得建立同意后可按先下后上先两侧后中间的原那么选孔尽可能保持各相邻孔段的位一致性。3、电缆敷设：曲率半径必须大于电缆外径的15倍；严禁在口磨损或背扣；多段布放可采用盘8字往两方向布放；一次牵引长度600对以下的不得超过500米600对以上的不得超过300米；机械布放时应用定滑轴通过转环导引。4、孔内排放：应沿孔壁排放到托板上；分歧、拐弯、四通孔中一般不走捷径应沿孔壁托板大迂回布放；留足拿弯余量用扎带绑在托板上：出孔15cm以内不应作弯曲处理。5、挂牌标识：人孔内均应挂标志牌标明工程工程简称型、日等应根据建立要求以便维护理。五架空电缆架设质量控制1、端别确定：同道电缆2、挂设位置：主干电缆挂在上层配线电缆在下层为宜；垂度尽可能与线路垂度一致；新架设电缆吊线原始垂度按?要求；吊线应与地线有效连接丁字穿插、十字穿插处应用地线夹板可靠连接。电缆在杆上位置应保证一致不得上下左右移位。3、电缆敷设：布放过程不得过度弯曲防止电缆打背扣；挂钩间距50cm偏向不超过3cm。4、引上电缆保护：保护的材质、规格、安装地点应符合设计要求；引上弯埋深为60-80cm立高为2.5-3.3m。5、架空电缆保护：与树木、建筑物接碰时用PVC线竹板保护保护长度应从接触点向两侧延伸各1m。防雷保护接地即两端金属屏蔽层应接地中间电缆接头用屏蔽线连通外还应每隔2Km将电缆尽可能接头处连同吊线做一处保护接地防雷保护接地电阻应符合YD/T5138-2005?规定。架空电缆与高压线交越处做绝缘处理：架空电缆终端处以及与10KV以上高压线交越处两侧电杆上应有良好接地装置。交接设备、引上杆、终端杆应有良好接地。架空电缆加挂标识：应根据设计要求按杆档、引上杆、分线杆、终端杆为加挂标志标识同上。六墙壁电缆敷设质量控制1、端别确定：应按设计或按道电缆敷设端别原那么确定。2、吊线支撑：支撑间距8m10m终端装置距相邻的中间支撑应不大于5m。3、电缆敷设：同道、架空电缆敷设要求；除地下电缆引上严禁敷设铠装电缆；挂钩同架空电缆。4、卡钩式墙壁电缆钉固螺丝必须在电缆的同一侧；卡钩间距为50cm允许偏向5cm；转弯两侧的卡钩间隔 1525cm两侧隔距相等。七话电缆接续质量控制1、接续前的复核：电缆程式、对数、端别、气闭情况接头处的电缆留长应能满足接续需要。2、芯线接续：电缆芯线的每个扎带束保持完好捆扎在每个的根部。芯线接续应松紧适度、色谱正确、排列整齐。扣式接线子接续长度为50mm扭绞23个花每5对为一组；接线模块型应符合设计要求。电缆综合屏蔽护层的连接应用屏蔽连接线结实连通全程连通电阻测试应符合YD2001-92?规定。气压维护用的堵塞、气门、气压遥测传感器的安装位置及安装工艺应符合设计要求开工图上应标明所在位置。接续套的规格、型、程式应符合设计要求。热缩套：非充气型拉链导轨应置于接头下方充气型拉链导轨置于接头上方内衬套的拼缝应程度放置；套热缩平整无折皱无烧焦；套端口及拉链处应有热熔胶溢出充气型套拉链内应出现断续白线。纵包装配式套：电缆、端盖、上盖粘连严；螺栓紧固套端部包扎整齐；封良好外形平直。八新、旧电缆割接质量控制1、熟悉、掌握新旧电缆的割接设计方案及步骤。2、新设电缆、交接设备、分线设备的线序、电气、气闭性能进展对、检测必须准确无误到达设计要求。3、在割接点对旧电缆至总配线架直列进展对将线序临时复线接续模块作好标记。4、专用线、中继线等重要线对a、b线不得错接。5、割接、改线时必须一根一根地剪断改接严禁几根线一起剪断。6、电缆割接应随割接进展测试如每割接525对测量台测试。7、割接完毕割接点的其他质量控制要求同上“电缆接续质量控制。九话电缆成端质量控制1、进电缆布放进孔使用托板位置应符合设计要求。电缆排列整齐A端在上列一侧B端在前孔一侧。曲线半径大于外径的15倍。进线室、前孔堵塞孔隙。进电缆的外护套应完好无损伤托板应外衬垫物横放的成端电缆接头应交织排列接头任一端距转弯处大于2m。编和相关标应一致。2、成端电缆绑扎采用阻燃型、非填充型电缆。成端电缆爬架位置应与总配线架上列点对直、绑扎封堵洞口。线把的出线方式与对数应符合设计要求全色谱的成端电缆必须按色谱、色带的编排次序出线。线把编扎均匀、整齐出线面垂直于地面。线把的出线穿过穿线板时不准套任何绝缘应直接与直列安装设备的接线柱连接中间不得有接头。线把与设备接线柱连接时应认准线位不得颠倒或错接。成端电缆的绑扎、位置、式样应与原直列成端一样。2、总配线架直列模块安装模块程式、数量、位置应符合设计要求。模块安装要结实、地线连接良好、有效。模块备用端子时装在本百对线的末端。直列模块与成端电缆连接方式应视总线架程式：卡接模块时应分清线槽及A、B接线柱应用专用卡接工具卡接要结实。针孔绕接时应用与线径相适应的线绕头绕接应不少于7圈。炭精块式时焊接光洁均匀。3、成端电缆接头安装接头位置、成端电缆分歧形式应符合设计要求。旧成端电缆必须与原有成端接头规格、程式施行。成端电缆接续点包括主干电缆的堵塞、芯线接续、屏蔽线的汇接、接头内防潮等其安装工艺要求如下：a、在电缆切口位置将芯线松弛引接出屏蔽线装好堵塞环后。b、芯线接续应采用防潮型接续模块按色谱线序后接；备用线对用扣式接线子压接甩在成端把线最下端。c、引出的屏蔽线以及成端电缆中的裸铜线一并与地下室屏蔽地线铜带连接结实；成端电缆的另一端裸铜线在把线切口处引出与总线架的地线连接。4、成端接头放置应横平竖直；立式接头的上、下口应在一条程度线上；横式接头应放在搁架中间左右偏向不大于10mm。十话电缆设备安装质量控制1、交接设备安装交接间配线架、交接箱从规格、型容量、安装地点、方式以及接线模块的列、线序应符合设计要求。交接间内电缆排列应与孔相对应交接配线架上气压表、气门嘴、告警设备安装结实。预埋的地脚螺丝、穿钉应与交接配线架、交接箱箱体上预留的定位眼孔相吻合。每列背装架与骨架之间、背装架与接线模块之间安装结实端正保护地线连接结实。跳线穿放途径合理线对有序无接头无裸露端子连接结实。主干电缆、配线电缆的屏蔽层应与交接箱地线铜带连接结实接地电阻应不大于10。架空式交接箱操作站台、箱体固定座、上杆折梯、引上铁、防雨棚平安、结实。箱体底部电缆进出口封堵严。2、分线设备安装型、规格与安装地点应符合设计要求。装配好的分线箱的尾巴电缆应不漏气端子间及对地绝缘应不小于1000M。杆上分线设备应装面向方一侧过街分线设备装在方反侧。杆上分线盒上端距吊线72cm处；水泥杆上安装应衬垫背板。室内墙壁装分线盒盒体下端距地面2.8m3.2m装置结实。杆上30对以下分线箱的固定穿钉眼距吊线80cm；一排接线端25对50对分线箱的固定穿钉眼距吊线1m。分线设备的编与线序应符合设计要求标志清楚。分线箱接地电阻应符合YD/T5138-2005?附录D要求。十一话电缆充气、电气性能检测1、堵塞接头气闭试验应符合YD/T5138-2005?附录I规定。2、全塑电缆全程气压检测应符合YD/T5138-2005?附录K规定。3、电气性能测试芯线间、芯线对地的绝缘电阻测试连接分线设备、配线架应使用250V的兆欧表全程应不低于100兆欧20、相对湿度80以下。环路电阻可用电桥测试每公里每对线的值参照YD2001-92?条。全塑电缆的屏蔽层应进展全程连通测试主干电缆不大于2.6/Km配线电缆不大于5/Km。十二开工验收阶段质量控制1、总体核验组织预验收2、开工核验核对开工图是否与实际相符可结合预验收现场核对。开工是否完好符合归档要求。3、编制?工程质量评估?工程造价50万以下的小型单项工程工程以表式形式填报?工程质量评估?表式另定。六、统一使用?监理现场用表?和?通信工程质量验收资料?用表一承包用表A类表1、承包承揽的每一个单项工程必须填报：A1工程开工报审表；A2.1工程进度方案表；A3.2材料构配件设备进场使用报验单；A4.1工程计量报审表；A7工程开工报验单。2、承包按建立、分编制?施工组织设计?并填报A3.1施工组织设计报审表.3、在施工过程中视情需填报的：A2.2延长工报审表；A4.2工程费用索赔报审表；A4.3工程款支付申请表；A5监理工程师回复单；A6工程复工报审表；A9工程变更单。二监理用表B类表1、按单项工程填报：监理周报；B8工程质量评估表式；B10监理工作总结表式。2、每一个监理人员对受监所有工程应填写B7监理日记。3、每一个监理人员应备有工程监理部专业监理工程师编制的监理施行细那么指导监理工作。4、受监过程中视情签发的其他各类用表。三建立用表C类表除归档建立用表C类表外应归档各单项工程?开工验收?或?开工验收证书?。四工程质量验收资料 1、XL1.10内 线路工程质量控制表2、XL2.6用户线路工程质量检验记录表江苏电信 分线工程工程监理部二00七年元月十
