如皋经济开发区实验小学门窗装饰工程监理实施细则.doc

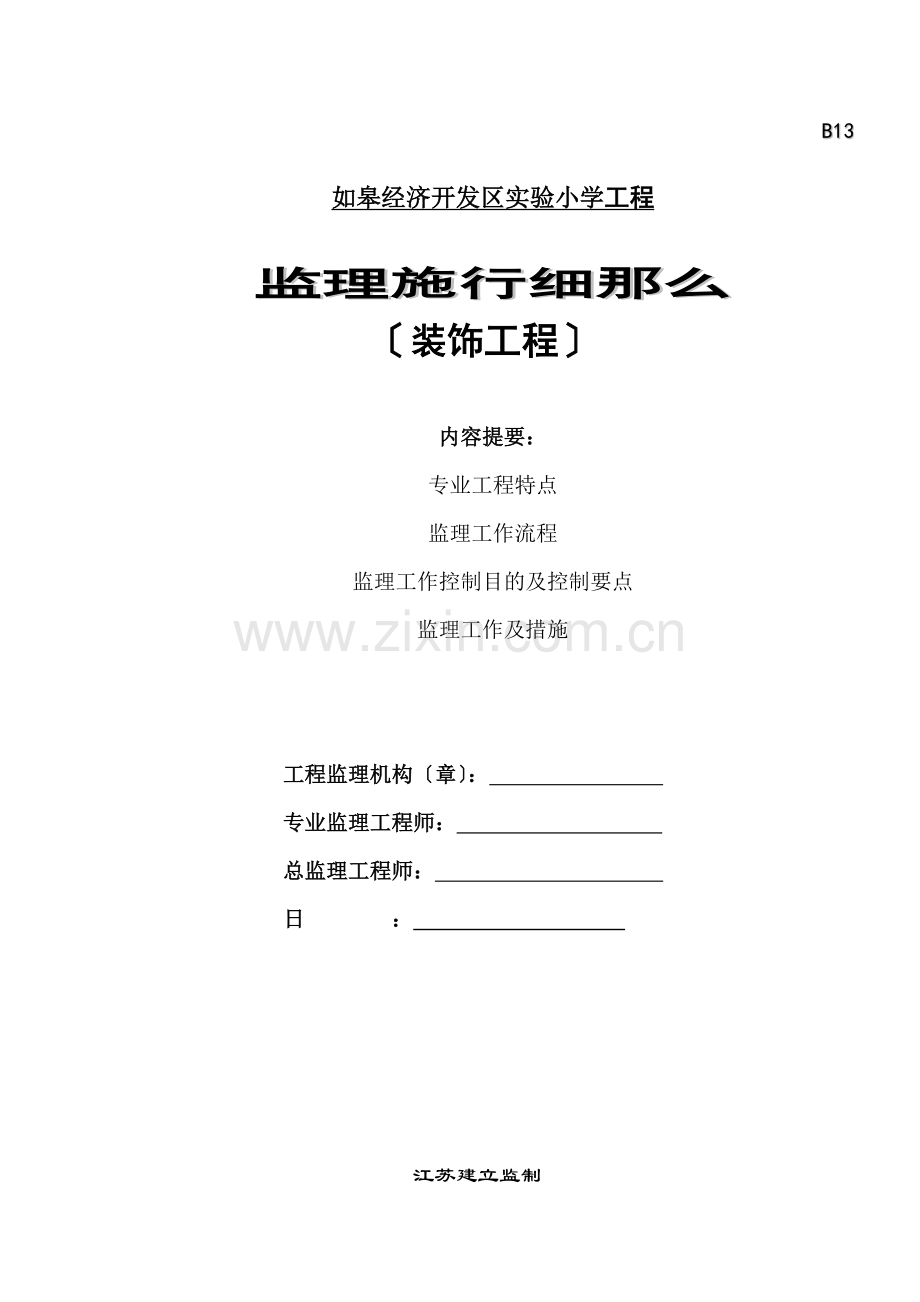

B13
如皋经济开发区实验小学工程
监理施行细那么
〔装饰工程〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　　 　　 　 　
日 ：　　　　　　 　 　　

江苏建立监制

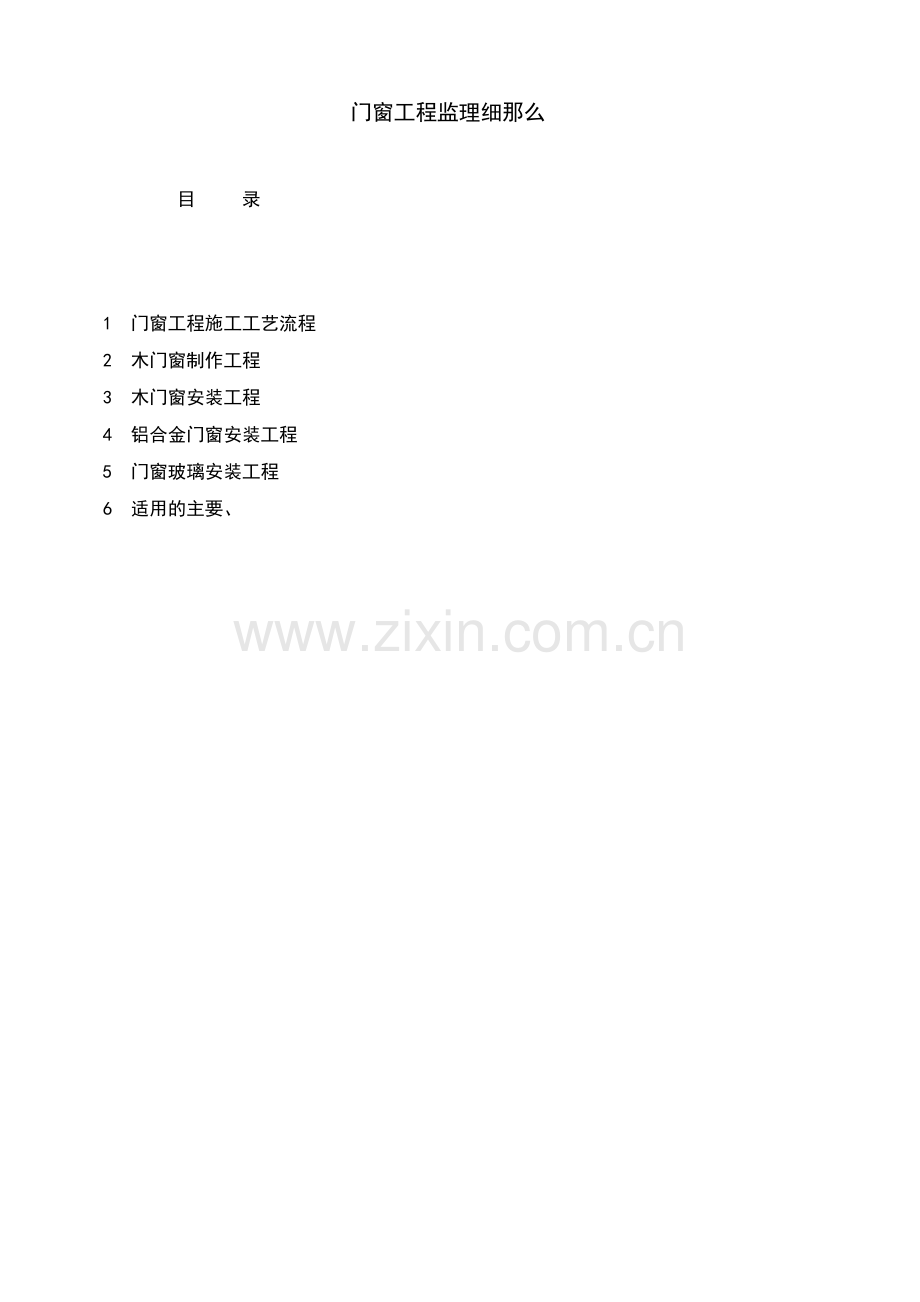

门窗工程监理细那么

目 录

1 门窗工程施工工艺流程
2 木门窗制作工程
3 木门窗安装工程
4 铝合金门窗安装工程
5 门窗玻璃安装工程
6 适用的主要、

1 门窗工程施工工艺流程
门窗制作 木门窗刷干性油漆、铝合金门窗包裹保护膜 门窗框扇安装 附件安装 玻璃安装
2 木门窗制作工程
木门窗的制作宜集中加工以便于根据木材变形规律合理下料保证质量。一般委托专业加工厂制作加工。
2.1 木门窗制作质量
2.1.1 门窗框、扇的榫槽必须嵌合严以胶料胶结并用胶楔夹紧胶料品种符合施工的规定。检验：观察和用手推检查。
2.1.2 小短料胶合的门窗框、扇及胶合板(纤维板)门的面层必须胶结结实胶结品种符合施工的规定。检验：观察和用小锤轻击检查。
2.1.3 木料的节与虫眼处理应符合要求。检验：观察和用尺检查。
2.1.4 门窗外表应平整不应有刨痕、毛刺和锤印等无缺棱掉角。检验：观察和手摸检查。
2.1.5 门窗裁口、起线应顺直割角准确、拼缝严。检验：观察和手摸检查。
2.2 木门窗成品质量监控
2.2.1按照设计图纸和图集检查所用的木材的种类、质量、断面尺寸、长度等。
2.2.2 门窗框、扇制成后应及时刷底子油一遍门窗框与砖墙接触的一面应涂刷防腐油门窗扇安装后框扇要及时油漆防止受潮变形。
2.2.3 门窗成品不要露天堆放。
2.3 木门窗制作的允许偏向和检验
项次
项 目
构件名称
允许偏向〔mm〕
检验
普通
高级
1
翘曲
框
3
2
将框、扇平放在检查平台上用塞尺检查
扇
2
2
2
对角线长度
框、扇
3
2
用钢直尺检查框量裁口里角扇量外角
3
外表平整度
扇
2
2
用1m靠尺和塞尺检查
4
高度、宽度
框
0； -2
0； -1
用钢直尺检查框量裁口里角扇量外角
扇
+2； 0
+1； 0
5
裁口、线条结合处上下差
框、扇
1
0.5
用钢直尺和塞尺检查
6
相邻棂子两端间距
扇
2
1
用钢直尺检查
3 木门窗安装工程
3.1 成品进场质量监控
木门窗如为专业加工厂消费的成品进场时根据承包商在施工单中所列的规格、数量、质量指标对照设计先检查出厂合格证、验收凭证再观察检查质量经检验合格后方能用于工程。
3.2 木门窗安装施工工艺流程
立门窗框 校正 固定 填塞门窗框与墙体间间隙 门窗扇安装 小五金等安装。
3.3 木门窗的安装质量
3.3.l 框的安装质量要求：门窗框安装位置和扇的开启方向必须符合设计要求检验观察和尺量检查。门窗框必须安装结实固定点符合设计要求和施工的要求。检验：观察和用手推拉检查。
3.3.2 框与墙缝隙填塞要求：门窗框与墙体间需填塞保温材料时应填塞饱满、均匀。检验：观察检查。
3.3.3 扇的安装质量要求：门窗扇安装应裁口顺直刨面平整开关灵敏无扭翘。检验：观察和开关检查。
3.3.4 小五金安装质量要求：门窗小五金安装应位置适宜槽深一致边缘整齐尺寸准确安装齐全规格符合要求木螺丝拧紧卧平插销开启灵敏。检验：观察和尺量检查。
3.3.5 门窗扇细部安装要求：门窗披水、盖口条、压缝条、封条的安装尺寸一致平滑与门窗结合严无缝隙。检验：观察和尺量检查。
3.4 木门窗安装的留缝限值、允许偏向和检验
项次
项 目
留缝限值〔mm〕
允许偏向〔mm〕
检验
普通
高级
普通
高级
1
门窗槽口对角线长度
-
-
3
2
用钢尺检查
2
门窗框的正、侧面垂直度
-
-
2
1
用1m垂直检测尺检查
3
框与扇、扇与扇接缝上下差
-
-
2
1
用钢直尺和塞尺检查
4
门窗扇对口缝
1～2.5
1.5～2
-
-
用塞尺检查
5
门窗扇与上框间留缝
1～2
1～1.5
-
-
6
门窗扇与侧框间留缝
1～2.5
1～1.5
-
-
7
窗扇与下框间留缝
2～3
2～2.5
-
-
8
门扇与下框间留缝
3～5
3～4
-
-
11
无下框时门扇与地面间留缝
外 门
4～7
5～6
-
-
用塞尺检查
内 门
5～8
6～7
-
-
4 铝合金门窗安装工程
4.1进场成品质量检验监控
铝合金门窗多由专业厂消费进场时监理工程师应根据设计图纸和铝合金门窗购销合同的有关条款首先检查出厂合格证再检查其规格、数量经检验合格后方可用于工程。
4.2 铝合金门窗安装条件
铝合金门窗安装工作应在室内粉刷和室外粉刷找平、刮糙等湿作业完毕后进展。
4.3 铝合金门窗安装施工工艺流程
弹线 安放铝合金门窗 临时固定 校正 固定 预埋件隐蔽验收 贴保护胶纸 门窗扇安装
4.4 铝合金门窗安装质量监控
4.4.1 铝合金门窗安装前应检查预留洞口尺寸是否符合设计要水。
4.4.2 框与墙间缝隙处理应符合设计要求当设计无详细规定时门窗框与墙体构造之间的间隙应根据不同的饰面材料而定。
4.5 铝合金窗安装的允许偏向和检验
项次
项 目
允许偏向〔mm〕
检验
1
门窗槽口宽度、高度
≤1500mm
1.5
用钢尺检查
＞1500mm
2
2
门窗槽口对角线长度差
≤2000mm
3
用钢尺检查
＞2000mm
4
3
门窗框的正、侧面垂直度
2.5
用垂直检测尺检查
4
门窗横框的程度度
2
用1m程度尺和塞尺检查
5
门窗横框标高
5
用钢尺检查
6
门窗竖向偏离中心
5
用钢尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
推拉门扇与框搭接量
1.5
用钢直尺检查
5 门窗玻璃安装工程
5.1玻璃品种包括平板玻璃、磨砂玻璃、钢化玻璃、彩色玻璃、压花玻璃等。
5.2玻璃安装工程的主要施工工艺
玻璃裁割与加工 裁口全长嵌塞胶条 玻璃嵌入裁口 固定玻璃
5.3监理工作流程
5.4玻璃工程应在框扇校正和五金安装完毕以及框扇最后一遍油漆之前进展。
5.5监理工程师应按照设计图纸的要求检查所采用的玻璃的品种、规格、颜色和质量等是否符合设计或样板的要求检查出厂合格证经检验合格前方可用于工程。
5.6玻璃工程的质量应符合设计图纸和施工的要求。
6 适用的主要、
?建筑工程施工质量验收统一? (BB 50300-2001)
?建筑装饰装修工程施工质量验收?(GB 5O21O-2002)
?建筑木门、木窗? (JG/T122)
