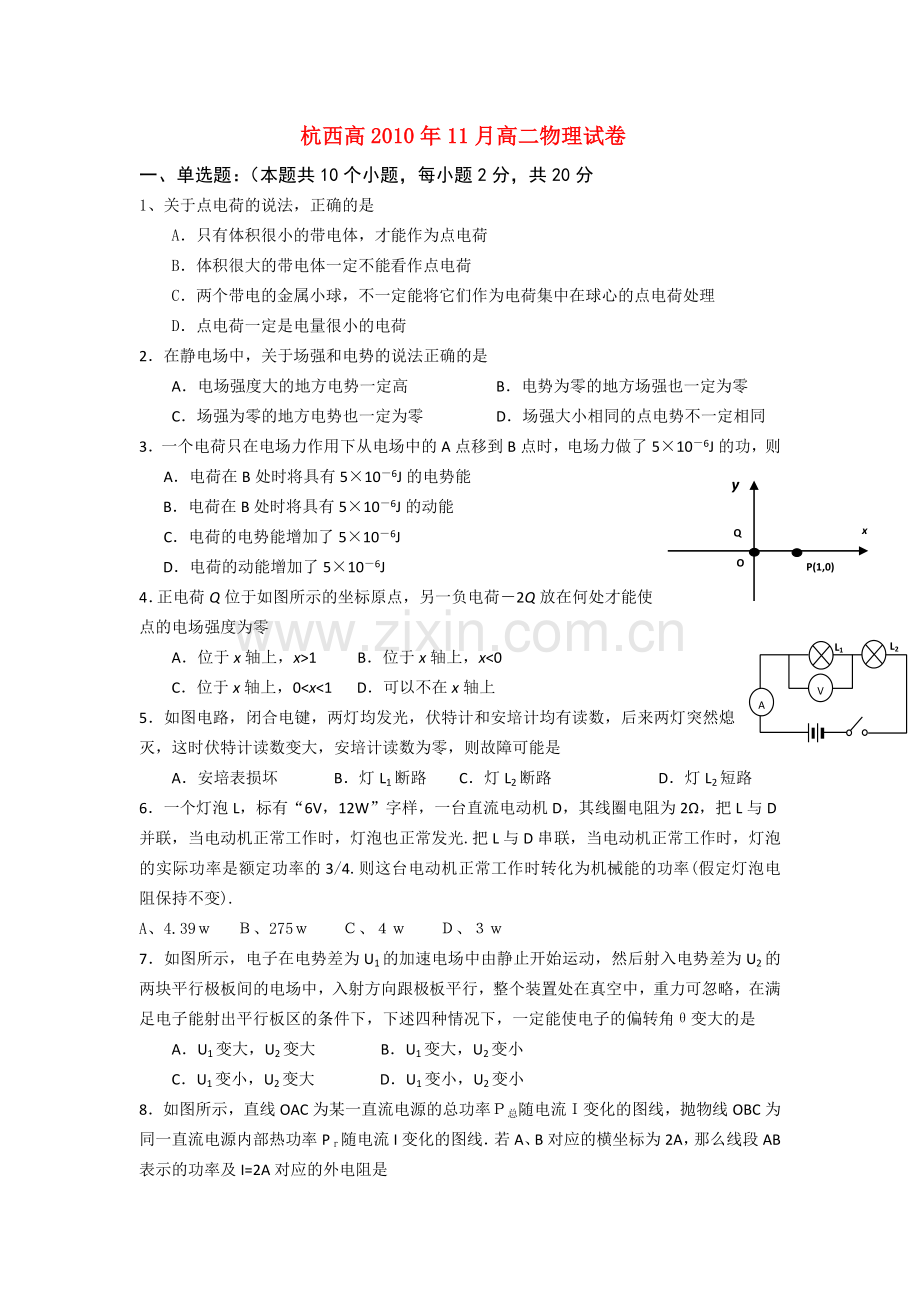

杭西高2010年11月高二物理试卷
一、单选题：（本题共10个小题，每小题2分，共20分
1、关于点电荷的说法，正确的是
A．只有体积很小的带电体，才能作为点电荷
B．体积很大的带电体一定不能看作点电荷
C．两个带电的金属小球，不一定能将它们作为电荷集中在球心的点电荷处理
D．点电荷一定是电量很小的电荷
2．在静电场中，关于场强和电势的说法正确的是
A．电场强度大的地方电势一定高 B．电势为零的地方场强也一定为零
C．场强为零的地方电势也一定为零 D．场强大小相同的点电势不一定相同
3．一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6J的功，则
y
Q
x
P(1,0)
O
A．电荷在B处时将具有5×10－6J的电势能
B．电荷在B处时将具有5×10－6J的动能
C．电荷的电势能增加了5×10－6J
D．电荷的动能增加了5×10－6J
A
V
L2
L1
4．正电荷Q位于如图所示的坐标原点，另一负电荷－2Q放在何处才能使点的电场强度为零
A．位于x轴上，x>1 B．位于x轴上，x<0
C．位于x轴上，0<x<1 D．可以不在x轴上
5．如图电路，闭合电键，两灯均发光，伏特计和安培计均有读数，后来两灯突然熄灭，这时伏特计读数变大，安培计读数为零，则故障可能是
A．安培表损坏 B．灯L1断路 C．灯L2断路 D．灯L2短路
6．一个灯泡L，标有“6V，12W”字样，一台直流电动机D，其线圈电阻为2Ω，把L与D并联，当电动机正常工作时，灯泡也正常发光.把L与D串联，当电动机正常工作时，灯泡的实际功率是额定功率的3/4.则这台电动机正常工作时转化为机械能的功率(假定灯泡电阻保持不变).
A、4.39ｗ Ｂ、275ｗ Ｃ、４ｗ Ｄ、３ｗ
7．如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，入射方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，下述四种情况下，一定能使电子的偏转角θ变大的是
A．U1变大，U2变大 B．U1变大，U2变小
C．U1变小，U2变大 D．U1变小，U2变小
8．如图所示，直线OAC为某一直流电源的总功率Ｐ总随电流Ｉ变化的图线，抛物线OBC为同一直流电源内部热功率Pｒ随电流I变化的图线．若A、B对应的横坐标为2A，那么线段AB表示的功率及I=2A对应的外电阻是

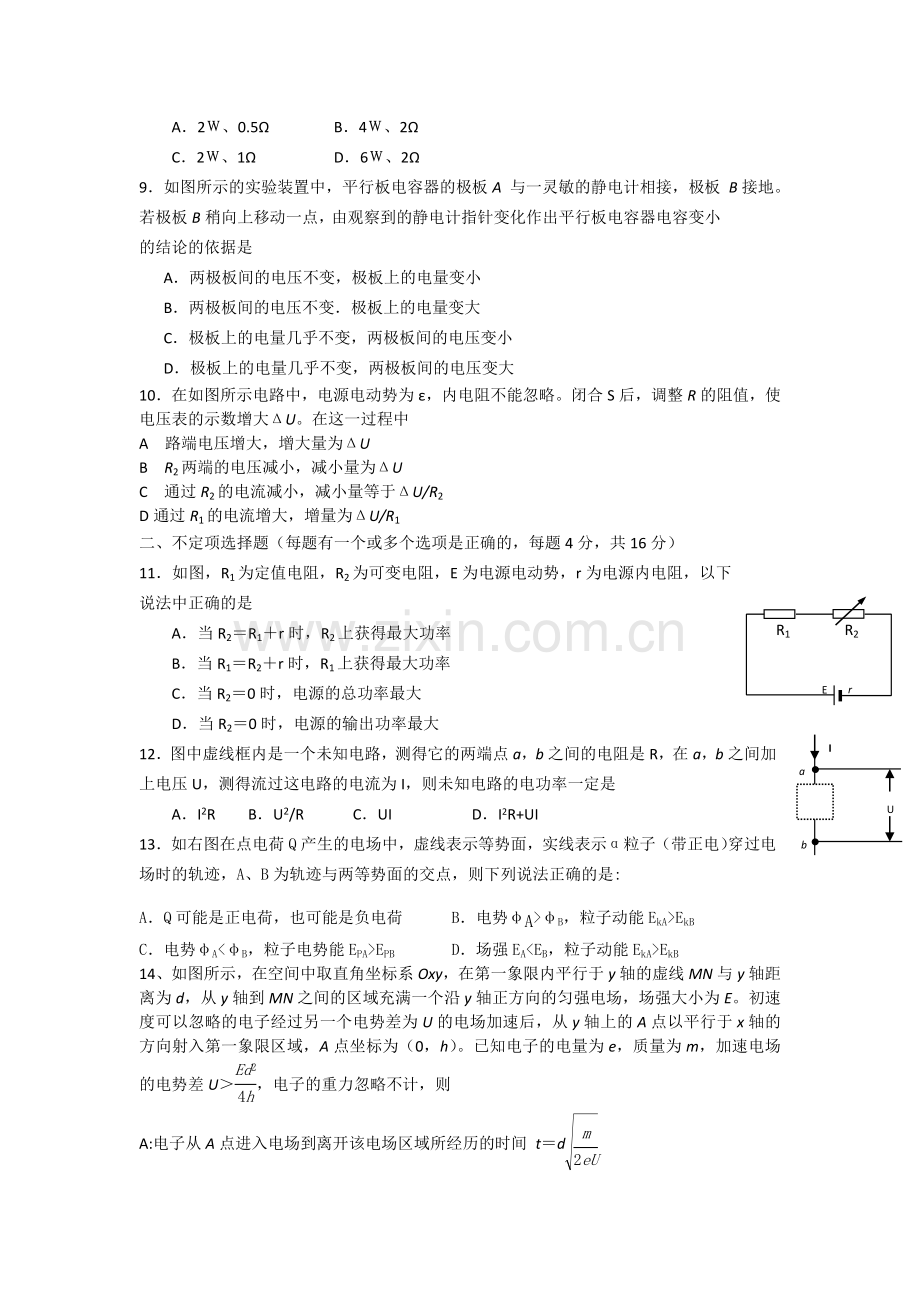

A．2Ｗ、0.5Ω B．4Ｗ、2Ω
C．2Ｗ、1Ω D．6Ｗ、2Ω
9．如图所示的实验装置中，平行板电容器的极板A 与一灵敏的静电计相接，极板 B接地。若极板B稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是
A．两极板间的电压不变，极板上的电量变小
B．两极板间的电压不变．极板上的电量变大
C．极板上的电量几乎不变，两极板间的电压变小
D．极板上的电量几乎不变，两极板间的电压变大
10．在如图所示电路中，电源电动势为ε，内电阻不能忽略。闭合S后，调整R的阻值，使电压表的示数增大ΔU。在这一过程中
A 路端电压增大，增大量为ΔU
B R2两端的电压减小，减小量为ΔU
C 通过R2的电流减小，减小量等于ΔU/R2
D通过R1的电流增大，增量为ΔU/R1
二、不定项选择题（每题有一个或多个选项是正确的，每题4分，共16分）
R2
R1
E
r
11．如图，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是
A．当R2＝R1＋r时，R2上获得最大功率
B．当R1＝R2＋r时，R1上获得最大功率
C．当R2＝0时，电源的总功率最大
U
a
b
I
D．当R2＝0时，电源的输出功率最大
12．图中虚线框内是一个未知电路，测得它的两端点a，b之间的电阻是R，在a，b之间加上电压U，测得流过这电路的电流为I，则未知电路的电功率一定是
A．I2R B．U2/R C．UI D．I2R+UI
13．如右图在点电荷Q产生的电场中，虚线表示等势面，实线表示α粒子（带正电）穿过电场时的轨迹，A、B为轨迹与两等势面的交点，则下列说法正确的是:
A．Q可能是正电荷，也可能是负电荷 B．电势φA>φB，粒子动能EkA>EkB
C．电势φA<φB，粒子电势能EPA>EPB D．场强EA<EB，粒子动能EkA>EkB
14、如图所示，在空间中取直角坐标系Oxy，在第一象限内平行于y轴的虚线MN与y轴距离为d，从y轴到MN之间的区域充满一个沿y轴正方向的匀强电场，场强大小为E。初速度可以忽略的电子经过另一个电势差为U的电场加速后，从y轴上的A点以平行于x轴的方向射入第一象限区域，A点坐标为（0，h）。已知电子的电量为e，质量为m，加速电场的电势差U＞，电子的重力忽略不计，则
A:电子从A点进入电场到离开该电场区域所经历的时间 t＝d
B:离开电场区域时的速度v ＝；
C:电子经过x轴时离坐标原点O的距离 l＝＋
D: 电子经过x轴时离坐标原点O的距离 l＝
三、填空题（每空格或图2分，共24分）A
V
R
a
b
c
第15题图
15如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采
用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和
c点，注意观察两个电表的示数．若安培表的示数有显著变化，
伏特表应接在a、 两点，并且测量结果
（填“偏大”或“偏小”）。
16．在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分理图。一位同学记录的6组数据见表.试根据这些数据在下图中画出U-I图线.根据图象读出电池的电动势E= V，根据图象求出电池内阻r= Ω.
I(A)
U(V)
17．（1）一多用电表的欧姆挡有4挡,分别为×1Ω，×10Ω，×100Ω，×1000Ω，现用它来测一未知电阻值．当用×100Ω挡测量时,发现指针的偏转角度很小．为了使测量结果更准确,测量前应进行如下两项操作，先将挡位调至 ，接着 ，然后再测量并读数．
（2）下图为正在测量中的多用电表表盘。如果是用×100W挡测量电阻，则读数为 W。
18、欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:
A.电池组（3 V,内阻1Ω） B.电流表（0～3 AΩ）
C.电流表（0～0.6 AΩ） D.电压表（0～3 V,内阻3 kΩ）
E.电压表（0～15 V,内阻15 kΩ） F.滑动变阻器（0～20Ω,额定电流1 A）
G.滑动变阻器（0～2 000Ω,额定电流0.3 A） H.开关、导线
（1）上述器材中应选用的是 ；（填写各器材的字母代号）
（2）实验电路应采用电流表 接法；（填“内”或“外”）
（3）设实验中,电流表、电压表的某组示数如下图所示，图示中I= A。
3
A
0
2
1
0
15
V
0
1
2
3
10
5
0
（4）为使通过待测金属导线的电流能在0～0.5 A范围内改变,请按要求画出测量待测金属导线的电阻Rx的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路。
3
–
V
15
–
A
x
四、计算题（40分，每题8分）
A
D
B
C
θ
19、（8分）如图所示，两平行金属板A、B间为一匀强电场，A、B相距6cm，C、D为电场中的两点，且CD＝4cm，CD连线和场强方向成60°角。已知电子从D点移到C点的过程中电场力做功为×10-17J，求：（1）匀强电场的场强；
（2）A、B两点间的电势差；
（3）若A板接地，D点电势为多少？
20．（8分）如图所示的电路中，电源电动势E = 6.0V ，内阻r ，电阻R2 = 0.5Ω ，当开关S断开时，电流表的示数为 ，电压表的示数为3.0V ，试求：
（1）电阻R3和R1的阻值；
（2）当S闭合后，电压表的示数、以及R2上消耗的电功率.
21、（8分）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1Ω，电阻R=15Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度V0=4 m/s竖直向上射入板间。若小球带电量为q=1×10-2 C,质量为m=2×10-2 kg,不考虑空气阻力。 (取g=10 m/s2)
（1） 滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?
（2） 此时，电源的输出功率是多大?
22．（8分）在如图甲所示的示波管中，如果只在偏转电极YY′上加电压，则电子离开偏转电极YY′后沿直线前进，打在荧光屏上的亮斑在竖直方向发生偏移y′（如图乙所示）。设电子的质量为m，电荷量为q，进入偏转电极YY′时的速度为v0，偏转电极YY′的两极板间恒定电压为U，间距为d，极板长为L1，极板右端到荧光屏的距离为L2。
求：（1）偏转角度φ的正切值tanφ=？ （2）打在荧光屏上时偏移y′=？
23．（8分）如图所示，空间存在着强度E=2.5×102N/C方向竖直向上的匀强电场，在电场内一长为L=的绝缘细线，一端固定在O点，一端拴着质量m=、电荷量q=4×10－2Cg=10m/s2.求：
（1）小球的电性；（2）细线能承受的最大拉力；
（3）断裂后小球继续运动，当小球与O点水平方向距离为L时，小球距O点的高度.
杭西高2010年11月高二物理答卷
一、 单选题：（本题共10个小题，每小题2分，共20分
二、不定项选择题（每题有一个或多个选项是正确的，每题4分，共16分）
题号
1
2
3
4
5
6
7
8
9
10
答案
C
D
D
B
B
A
C
A
D
D
题号
11
12
13
14
答案
AC
C
D
ABC
三、填空题（每空格或图2分，实物图4分共24分）
（4）
3
–
V
15
–
A
x
四、计算题（40分，每题8分）
A
D
B
C
θ
19、（8分）
（1）10000 V/m
(2) 600V
(3)-200V
20．（8分）
(1) 1V,2w
21、（8分）
(1)8(2)23w
22．（8分）
略
23．（8分）
正，15N
