通用版初中物理九年级物理全册第二十章电与磁典型例题.pdf

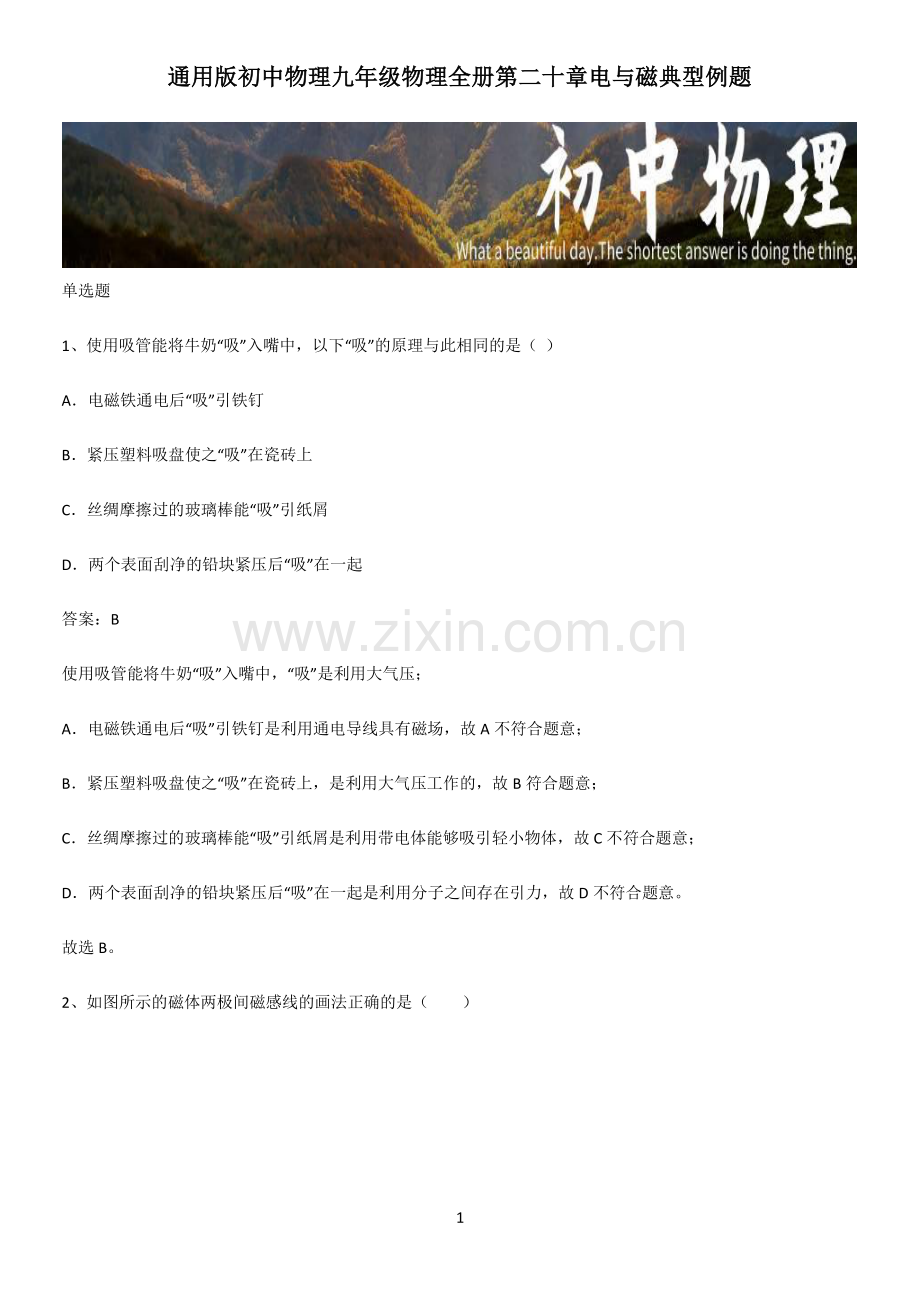

1 通用版初中物理九年级物理全册第二十章电与磁典型例题通用版初中物理九年级物理全册第二十章电与磁典型例题 单选题 1、使用吸管能将牛奶“吸”入嘴中，以下“吸”的原理与此相同的是（）A电磁铁通电后“吸”引铁钉 B紧压塑料吸盘使之“吸”在瓷砖上 C丝绸摩擦过的玻璃棒能“吸”引纸屑 D两个表面刮净的铅块紧压后“吸”在一起 答案：B 使用吸管能将牛奶“吸”入嘴中，“吸”是利用大气压；A电磁铁通电后“吸”引铁钉是利用通电导线具有磁场，故 A 不符合题意；B紧压塑料吸盘使之“吸”在瓷砖上，是利用大气压工作的，故 B 符合题意；C丝绸摩擦过的玻璃棒能“吸”引纸屑是利用带电体能够吸引轻小物体，故 C 不符合题意；D两个表面刮净的铅块紧压后“吸”在一起是利用分子之间存在引力，故 D 不符合题意。故选 B。2、如图所示的磁体两极间磁感线的画法正确的是（）2 AB CD 答案：A A B异名磁体的磁感线从 N 极出发，回到 S 极，故 A 正确；B 错误；C同名磁极间都是从 N 极出发，而不是回到 N 极，故 C 错误；D蹄形磁铁的磁感线从 N 极出发，回到 S 极，故 D 错误。故选 A。3、某同学制作了如图所示的装置：风吹动时，风车带动磁体上方的线圈转动（线圈两端引出线上的绝缘漆已全部刮掉），灵敏电流计的指针会发生偏转，则下列说法正确的是（）A该装置工作时线圈相当于电路中的用电器 B该装置将电能转化为机械能 3 C该装置是利用电磁感应原理工作的 D若图中电流计换成干电池，则无风吹时，线圈能持续转动 答案：C ABC图中线圈、导线和灵敏电流计组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此图示装置与发电机原理相同，是利用电磁感应现象工作的，将机械能转化为电能，该装置相当于电源，故 C 正确，AB 错误；D若图中电流计换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉无法改变线圈中的电流从而不能持续转动下去，故 D 错误。故选 C。4、下列描述的物理情景中，与电动机原理相同的是（）AB CD 答案：B 电动机原理是通电导体在磁场中受到力的作用；A图中没有电源，开关闭合时，导体棒在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应原理，故 A 不符合题意；B图中有电源，是通电导体在磁场中受到力的作用，与电动机的原理相同，故 B 符合题意；C图中是奥斯特实验，是通电导体周围存在磁场，与电动机原理不同，故 C 不符合题意；4 D图中是异名磁极相互排斥，与电动机原理不同，故 D 不符合题意。故选 B。5、图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环 E 和 F 跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A 和 B 是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（）A线圈在图示位置时，ab边受到磁场的作用力向下 B线圈由图示位置转过 180o时，电流沿dcba流过线圈 C线圈由图示位置转过 180时，dc边受到磁场的作用力向下 D线圈由图示位置转过 180时，ab边受到磁场的作用力向下 答案：D 通电导体在磁场中受力方向与电流方向、磁场方向有关，其中之一发生改变，则受力方向发生改变。A根据题意知道，此时dc边受到磁场的作用力向下，由于ab边中电流方向与dc中电流方向相反，而磁场方向相同，所以ab边受到磁场的作用力与dc边受到磁场的作用力相反，即ab边受到磁场的作用力向上，故 A 错误；B由图知道，线圈由图示位置转过 180o时，电流沿abcd流过线圈，故 B 错误；C线圈由图示位置转过 180时，dc边中电流的方向反向，则受力方向改变，即dc边受到磁场的作用力向上，故 C 错误；D线圈由图示位置转过 180时，ab边中电流的方向反向，则受力方向改变，即ab边受到磁场的作用力向下，故 D 正确。5 故选 D。6、如图所示，小磁针处于静止状态，关于甲、乙两磁极的判断正确的是（）AN 极 S 极 BS 极 N 极 CS 极 S 极 DN 极 N 极 答案：C 磁感线的方向与小磁针静止时北极所指的方向一致，且磁感线从磁体的北极出来回到南极；由图可知，小磁针的 N 极是向上的，说明磁感线的方向向上，磁体周围的磁感线是从 N 极出发，回到 S 极，所以磁感线分别进入甲和乙，所以甲和乙都是 S 极，故 ABD 错误，C 正确。故选 C。7、选项图中所示的装置中与甲图工作原理相同的是（）A自发电手电筒 B话筒 6 C手摇式发电机 D扬声器 答案：D 图甲中，线圈通电后，会发生转动，它的原理是磁场对通电线圈有力的作用。A自发电手电筒利用电磁感应现象制成的，故 A 不符合题意；B话筒利用的是电磁感应原理，故 B 不符合题意；C手摇式发电机利用电磁感应现象制成的，故 C 不符合题意；D扬声器的原理是磁场对通电线圈有力的作用，故 D 符合题意。故选 D。8、如图所示，闭合开关后，下列说法不正确的是（）A电铃利用电流热效应工作 B电源用来提供电能 C导线用来连接电路元件 D开关用来控制电流通断 答案：A 7 A电铃的重要部件是电磁铁，利用电流的磁效应工作的，故 A 错误，A 符合题意。B在电路中，电源是用来提供电能的，将其他形式的能转化成电能，故 B 正确，B 不符合题意。C在电路中，导线具有良好的导电性，导线用来连接电路中的各个元件，使电路构成回路，故 C 正确，C 不符合题意。D在电路中，用开关来控制电路的通断，故 D 正确，D 不符合题意。故选 A。9、如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（）A小车向左运动 B只将滑片 P 向右移动，电磁铁磁性不变 C电磁铁右端为 N 极 D只将电源正负极交换，电磁铁磁性增强 答案：A AC电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是 N 极，右端为 S 极，小车上的磁铁左端为 N 极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故 A 正确，C 错误；B滑片 P 向右移动，滑动变阻器连入电路的电阻增大，电源电压不变，电流减小。在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故 B 错误；D把电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故 D 错误。故选 A。10、马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实8 时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（）A闭合开关导体棒在磁场中运动 B门吸 C手摇发电电筒 D电铃 答案：C 感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。利用了电磁感应原理。A闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故 A 不符合题意；B门吸的原理是磁体有吸引铁的性质，故 B 不符合题意；C手摇发电电筒的原理是电磁感应，故 C 符合题意；D电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故 D 不符合题意。故选 C。11、如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中9 能反映其工作原理的是（）ABCD 答案：A 当沿图中箭头方向来回摇动电筒时，导线中产生了感应电流，使小灯泡发光，利用的是电磁感应现象。A闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，故 A 符合题意；B通电导体在磁场中受力转动，是电动机工作原理，故 B 不符合题意；C该实验是奥斯特实验，利用的是电流周围有磁场，使下方小磁针受力转动，故 C 不符合题意；D当移动滑动变阻器的滑片，电路电流发生变化，研究的是电磁铁磁性强弱与电流的关系，故 D 不符合题意。故选 A。12、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（）10 A开始顺时针旋转 B开始逆时针旋转 C保持静止 D以上三种情况都有可能 答案：B 线圈通电后，受磁场力作用，线圈开始顺时针旋转；如果线圈是固定的，根据静止和运动的相对性可知，则线圈通电后，磁体开始逆时针旋转，故 B 符合题意，ACD 不符合题意。故选 B。13、关于图中所示的四个情景，下列说法中正确的是（）A触接后小磁针将发生偏转，说明电流周围有磁场 B磁场中导体ab竖直向上运动时，电流表指针会发生偏转 C闭合开关后磁场中的导体ab运动，依据该实验原理可制成发电机 D通电螺线管周围的磁场强弱与电流方向有关 11 答案：A A题图是奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，故 A 正确；B由题图可知，磁场中导体ab竖直向上运动时，不切割磁感线，不会产生感应电流，电流计的指针不会偏转，故 B 错误；C图中有电源，闭合开关后，通电导体在磁场中受力而运动，依据该实验原理可制成电动机，故 C 错误；D、图中通电螺线管周围的磁场强弱与电流的大小有关，而磁场方向与电流的方向有关，故 D 错误。故选 A。14、小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（）A只对调电源的正、负极 B只对调磁体的 N、S 极 C同时对调电源的正、负极和磁体的 N、S 极 D导线改接G、F点，导线改接C、E点 答案：C A电动机转动方向与电流方向和磁场方向有关，调换电流方向或磁场方向，电动机的转动方向会发生变化，所以只对调电源的正、负极，电路中电流方向发生变化，所以电动机的转动方向发生变化，故 A 不符合题意；B只对调磁体的 N、S 极，磁场方向发生变化，所以电动机的转动方向发生变化，故 B 不符合题意；C同时对调电源的正、负极和磁体的 N、S 极，电动机的转动方向不会发生变化，故 C 符合题意；D导线改接G、F点，导线改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动方向，12 故 D 不符合题意。故选 C。15、近日，根据国家知识产权局官网公开的信息，HW 公司公开了一种芯片堆叠封装及终端设备、芯片是指含有集成电路的硅片，制造芯片的主要材料是（）A半导体材料 B超导材料 C绝缘材料 D磁性材料 答案：A 半导体是指导电性能介于导体与绝缘体之间的材料，芯片的主要材料一一硅，它是半导体，故 A 符合题意，BCD不符合题意。故选 A。多选题 16、手机无线充电方便了人们的生活，如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。关于无线充电下列说法中正确的是（）13 A利用受电线圈的原理可以制成电动机 B送电线圈是利用电磁感应原理工作的 C受电线圈的原理与发电机工作原理相同 D手机充电时将电能转化为化学能 答案：CD ABC充电板内的送电线圈产生交变磁场，利用的是电流的磁效应；手机内的受电线圈感应到电磁信号，产生感应电流给手机电池充电，这是电磁感应现象，即受电线圈是利用电磁感应原理产生感应电流的；发电机也是利用电磁感应原理工作的，但电动机不是利用该原理工作的，故 AB 错误，C 正确；D手机充电的过程中，消耗了电能，将电能转化为化学能，故 D 正确。故选 CD。17、货梯设置了超载自动报警系统，其简化电路如图所示，货梯箱底层装有压敏电阻R1，R2为滑动变阻器，K为动触点，A、B为静触点。当出现超载情况时，电铃将发出报警声，以下说法正确的是（）A电磁铁的上端为 N 极 14 B压敏电阻的阻值随压力的增大而减小 C压敏电阻的阻值增大，电磁铁的磁性增强 D如果要使货梯设定的超载质量变大，那么滑动变阻器R2的滑片 P 向右滑动 答案：BD A电流从电磁铁下端流入，根据安培定则，右手四指顺着电流方向握住螺线管，大拇指所指的方向为 N 极，即电磁铁的下端为 N 极，故 A 错误；B当出现超载情况时，电铃将发出报警声，则衔铁被吸引到 K 与静触点 B 接通，表明此时电磁铁磁性增加，即电流变大，电阻变小，所以压敏电阻的阻值随压力的增大而减小，故 B 正确；C压敏电阻的阻值增大，根据欧姆定律，电压一定，电流变小，电磁铁的磁性减弱，故 C 错误；D压敏电阻的阻值随压力的增大而减小，如果要使货梯设定的超载质量变大，则压敏电阻的阻值会变小，电磁铁动作的电流是一定的，根据欧姆定律，电压一定，总电阻一定，所以滑动变阻器接入的电阻要变大，即滑动变阻器R2的滑片 P 向右滑动，故 D 正确。故选 BD。18、关于图所示的四个电磁实验，下列说法中正确的是（）A实验甲：断开开关 S 时，小磁针指向如图甲所示，闭合开关 S，小磁针发生偏转，表明通电导线周围存在磁场 B实验乙：闭合开关 S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变 C实验丙：闭合开关 S，导体 ab 在磁场中水平向左运动，ab 中会产生感应电流 D实验丁：闭合开关 S，导体 ab 在磁场中运动，发电机是根据这一原理制成的 15 答案：ABC A实验甲，闭合开关 S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，故 A 正确；B实验乙，闭合开关 S，改变滑动变阻器接入电路的阻值，改变电路中电流大小即电磁铁的磁性强弱会改变，故 B 正确；C实验丙，闭合开关后，导体 ab 在磁场中水平向左运动，做切割磁感线运动，电路中就会有感应电流，故 C正确；D实验丁，开关 S 闭合，导体在磁场中运动，其工作原理是通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故 D 错误。故选 ABC。19、如图所示为扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成，当从P、Q两端输入携带声音信息时刻变化的电流时，线圈就受到时刻变化的力的作用，从而带动纸盆振动起来，发出声音。下列判断正确的是（）A扬声器原理与电动机原理相同 B扬声器原理与发电机原理相同 C在P、Q两端接上灵敏电流计，对着扬声器的纸盆说话，电流计指针会来回偏转 D在P、Q两端输入大小、方向均不变的电流时，扬声器会持续发出声音 答案：AC AB扬声器原理与电动机原理都是通电导体在磁场中受力的作用，原理相同，而发电机的工作原理是电磁感应现象，即闭合电路的部分导体切割磁感线产生感应电流，故 A 正确，B 错误；16 C在P、Q两端接上灵敏电流计，对着扬声器的纸盆说话，线圈会来回切割磁感线，电路中会产生方向改变的感应电流，电流计指针会来回偏转，故 C 正确；D在P、Q两端输入大小、方向均不变的电流时，线圈中会产生磁场，与永久磁体相吸引或像排斥，扬声器不会持续发出声音，故 D 错误。故选 AC。20、关于小明同学对下列相关物理知识点解释正确的是（）A图甲中小磁针发生偏转说明通电导体周围存在着磁场 B图乙说明电流相同时，线圈匝数越多，电磁铁磁性越强 C图丙中小球c带正电，则b球一定带正电，a球可能不带电 D图丁中的发电机应用了磁场对电流的作用 答案：ABC A图甲中通电后，小磁针发生偏转，受到了磁力的作用，说明通电导体周围存在着磁场，故 A 正确；B两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明电流相同时，线圈匝数越多，电磁铁磁性越强，故 B 正确；C同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引不带电的物体，图丙中小球c带正电，bc排斥，则b球一定带正电；ab吸引，a球可能带负电也可能不带电，故 C 正确；D图丁中的发电机原理图，线圈转动做切割磁感线的运动，电路中就会产生感应电流，应用了电磁感应现象，故 D 错误。故选 ABC。17 21、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A小磁针发生偏转说明通电导线周围存在磁场 B移去小磁针后，通电导线周围磁场消失 C通电导线周围的磁场与条形磁体周围磁场分布相似 D通电导线周围的磁场方向与电流方向有关 答案：AD A小磁针在磁场中会受力转动，所以小磁针发生偏转说明通电导线周围存在磁场，故 A 正确；B将小磁针放在通电导线周围，只是为了通过它的受力转动来反映通电导体周围存在磁场，采用了转换法，移去小磁针后，导线中仍有电流，所以通电导线周围磁场不会消失，故 B 错误；C通电导线周围磁场为环形磁场，与条形磁体周围磁场分布不同，故 C 错误；D导线中电流方向改变，则通电导线周围磁场方向改变，所以通电导线周围的磁场方向与电流方向有关，故 D正确。故选 AD。22、关于电磁的知识，下列说法正确的是（）A导体中的电荷做定向移动时，导体周围会产生磁场 B电动机在使用过程中，将机械能转化为电能 C导体在磁场中做切割磁感线运动时，导体中就会产生感应电流 D地磁场的磁感线是从地理南极附近指向地理北极附近 18 答案：AD A金属导体中的自由电子在做定向移动时，导体中会产生电流；电流的周围一定会产生磁场，故 A 正确；B电动机工作时，消耗电能，主要将电能转化为机械能，故 B 错误；C闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，故 C 错误；D地磁场的磁感线是从地磁北极（地理南极附近）到地磁南极（地理北极附近），故 D 正确。故选 AD。23、小阳学习了电和磁的知识后，形成如下认识，其中正确的是（）A光是一种电磁波，它在真空中的传播速度约为3 108m/s B导线中的自由电子发生定向移动时，它的周围就会产生磁场 C只要将电动机中的磁场方向改变，线圈的受力方向就会改变 D电路的一部分导体做切割磁感线运动，导体中就会有电流 答案：AB A光是一种电磁波，它在真空中的传播速度与电磁波的传播速度相同，约为3 108m/s，故 A 正确；B导线中的自由电子发生定向移动时形成电流，它的周围就会产生磁场，这是电流的磁效应，故 B 正确；C通电导体在磁场中受力的方向与磁场方向和电流方向有关，故只将电动机中的磁场方向改变，线圈的受力方向不一定改变，故 C 错误；D电磁感应产生的条件是闭合电路的一部分导体做切割磁感线运动，导体中就会有电流，故 D 错误。故选 AB。24、对下列四幅图的说明正确的是（）19 A图中地磁场的南极在地理的南极附近，磁针指南北就是受到地磁场的影响 B图是通电导体在磁场中受力的作用，力的方向与磁场方向和电流方向有关 C图是探究电磁铁的磁性与线圈匝数的关系，匝数越多，电磁铁的磁性越大 D图是一种温度自动报警器，图中电磁继电器是利用电磁铁控制工作电路通断 答案：BCD A图中，磁感线是由地球下面出发回到上面，说明下面是地磁北极，上面是地磁南极，由图可知地磁南极在地理北极附近，故 A 错误；B图，有电源，是“探究通电导体在磁场中受力作用”的实验装置，是电动机的实验原理，交换电流方向或者磁场方向，金属棒的受力方向也会发生改变，故 B 正确；C图中的实验装置是串联电路，电流处处相等，但两个铁钉上的线圈匝数不同，匝数多的铁钉吸引的大头针更多，说明电流相同的情况下，匝数越多，电磁铁的磁性越大，故 C 正确；D图是一种温度自动报警器，温度低于 90时，电磁继电器处于断开状态，此时工作电路中的灯亮，电铃不响；温度到达或者超过 90时，电磁继电器通电，衔铁被吸下来，此时灯灭，电铃开始响起来，从而起到报警的作用，故 D 正确。故选 BCD。25、如图所示，是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝，电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（）20 A温度计中的水银能导电 B温度升高到 74以上，电磁铁无磁性 C温度降低到 74以下，电铃响 D电铃响且滑动变阻器的滑片 P 向右移动时，电磁铁磁性减弱 答案：AD A水银容易导电，是导体，故 A 正确；B当温度升高到 74以上时，水银与金属丝接触，电磁铁的电路中有电流，电磁铁具有磁性，会吸引衔铁，电铃中有电流通过，电铃响，故 B 错误；C当温度在 74以下，控制电路是断开的，电磁铁不具有磁性，不会吸引衔铁，使得工作电路断开，电铃不响，故 C 错误；D电铃响且滑片 P 向右移动时，滑动变阻器接入电路的电阻增大，电流变小，电磁铁磁性减弱，故 D 正确。故选 AD。填空题 26、如图是一位“发明家”设计的一种永动机。设想“利用上水池的水使水轮发电机发电，然后，利用发电机发出的电能驱动抽水机把下水池的水再抽回上水池（一部分电能供用电器使用）。这样不断循环下去，就可以制成一个永动机”。这个永动机_（选填“能”或“不能”）持续运转。实际中，抽水机和发电机工作时会发热，有一部分能量转化为_能。一段时间内，抽水机向上的抽水量_（选填“大于”“等于”或“小于”）经水轮发电机流下来的水量。21 答案：不能 内 小于 12因为抽水发电，发电又抽水的过程中，是机械能与电能的相互转化，在此过程中，有部分机械能和部分电能会转化为内能，即机械能和电能都会逐渐减少，所以机械能和电能的总量不守恒，发电机和抽水机就不可能不停地运转下去，不可能永远有供用电器工作的电。3一段时间内，有部分能量转化为内能，用来抽水的能量越来越少，所以抽水机向上的抽水量小于经水轮发电机流下来的水量。27、小明在课下通过查阅资料，知道通电线圈相当于一匝通电螺线管，其两侧的磁极与线圈中电流方向的关系也符合安培定则-用右手握住线圈，让四指指向线圈中电流的方向，则大拇指所指的那端就是线圈的 N 极。（1）请你猜想，如图所示，把两个线圈 A 和 B 挂在水平光滑的固定细杆MN上，且平行靠近放置，当线圈通入如图所示的方向相同的电流，线圈 A 和 B 将互相_（选填：“靠近”“远离”）。（2）你猜想的依据是_。答案：靠近 同名磁极相互排斥，异名磁极相互吸引 12从图可知两个线圈 A 和 B 中电流的方向向上，用右手握住线圈 A、B，让四指指向线圈中电流的方向，则大22 拇指所指的那端就是螺线管的 N 极，则线圈 A 的左端为 N 极，右端为 S 极；线圈 B 的左端为 N 极，右端为 S 极，根据磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。可知，线圈 A 和 B 将互相靠近。28、如图所示，开关 S 闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为_（选填“正极”或“负极”），弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数_（选填“先变小后变大”“一直不变”或“先变大后变小”）。答案：负极 一直不变 1由图中可知，磁感线从通电螺线管的左端出发，回到右端，故可知通电螺线管的左端为 N 极，故由安培定则可知，电流从通电螺线管的右端流入，则直流电源的左端为负极。2因电磁铁对铜块没有磁力的作用，故弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，由二力平衡可得，弹簧测力计对铜块的拉力始终等于铜块的重力不变，故弹簧测力计的示数一直不变。29、磁体与磁体间的相互作用，可以不相互接触，这是因为磁体周围存在磁场。（1）在磁体周围，磁体两极处的磁场_（选填“最强”或“最弱”）；（2）我们可以用磁感线来表示磁体周围的磁场，下列关于磁感线的说法，正确的是_；A磁感线是真实存在的 B磁感线能表示磁体周围各处磁场的强弱 C磁感线能表示磁体周围各处磁场的方向（3）图是某同学绘制的条形磁体周围的磁感线，请指出图中磁感线的主要错误并说明理由：_。23 答案：最强 BC 主要错误：图中磁感线交叉了；理由：磁感线表示磁体周围磁场，磁场中任一点的磁场只有一个确定的方向，交叉处的磁场方向有两个 1在磁体周围，磁体两极处的磁感线最密集，而磁感线越密集，表示磁性越强。2 A磁场是真实存在的，而磁感线是假想的曲线，为了方便研究磁场而引入的，故 A 错误；B磁感线能表示磁体周围各处磁场的强弱，磁感线越密集，磁场越强，故 B 正确；C磁感线能表示磁场的方向，故 C 正确。故选 BC。3存在的错误之处是图中磁感线交叉了，因为磁感线表示磁体周围磁场，磁场中任一点的磁场只有一个确定的方向，而交叉处的磁场方向有两个，故存在错误。30、如图所示，把一根直导体ab放在蹄形磁体的磁场里，接通电源，让电流通过原来静止的导体ab，观察到导体ab_，说明通电导体在磁场里受到_的作用。答案：运动 力 12接通电源，当闭合开关，导体ab中会有电流通过，此时发现导体ab由静止变运动，故说明通电导体在磁场中受力的作用。
