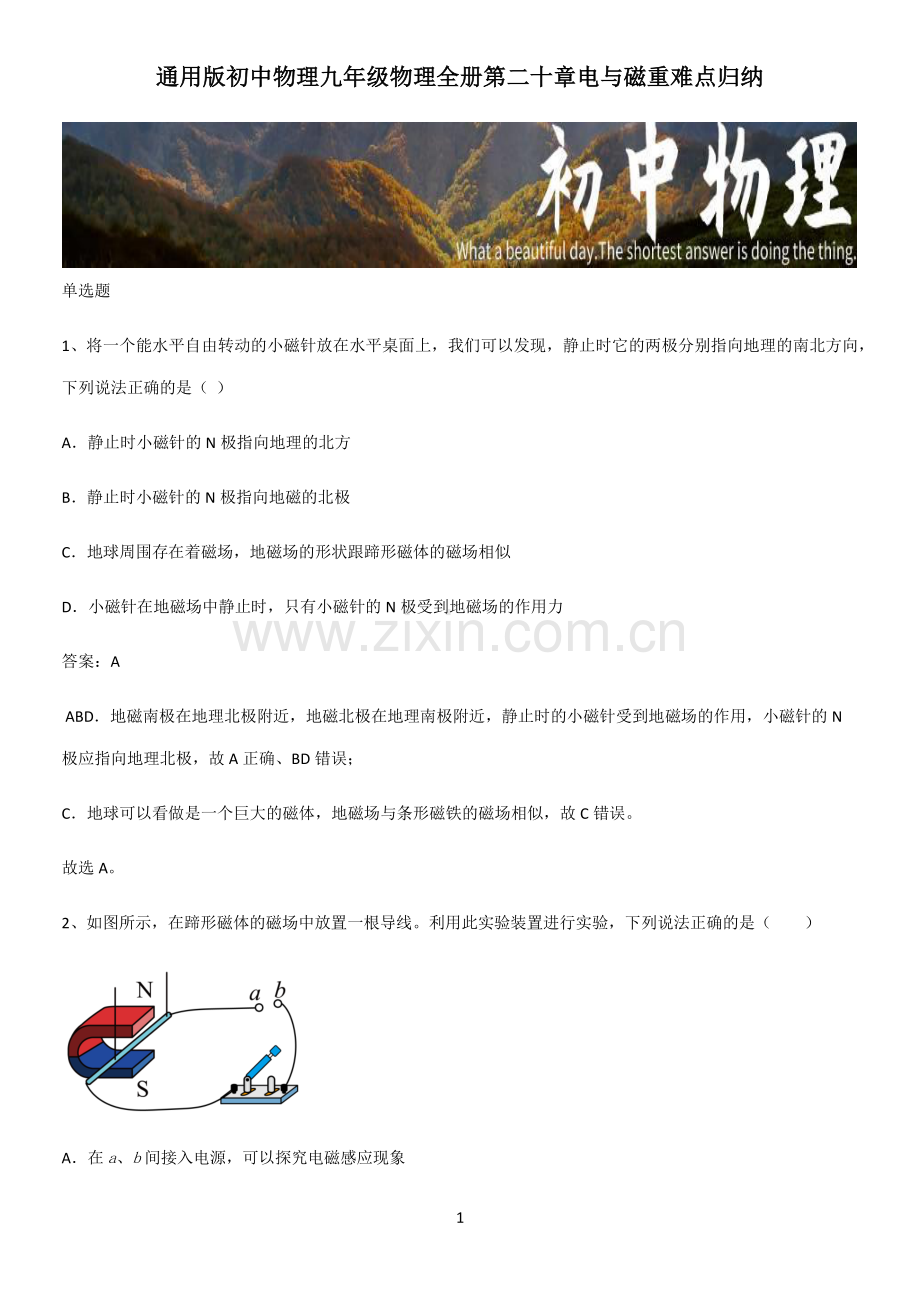

通用版初中物理九年级物理全册第二十章电与磁重难点归纳.pdf

1 通用版初中物理九年级物理全册第二十章电与磁重难点归纳通用版初中物理九年级物理全册第二十章电与磁重难点归纳 单选题 1、将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（）A静止时小磁针的 N 极指向地理的北方 B静止时小磁针的 N 极指向地磁的北极 C地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似 D小磁针在地磁场中静止时，只有小磁针的 N 极受到地磁场的作用力 答案：A ABD地磁南极在地理北极附近，地磁北极在地理南极附近，静止时的小磁针受到地磁场的作用，小磁针的 N极应指向地理北极，故 A 正确、BD 错误；C地球可以看做是一个巨大的磁体，地磁场与条形磁铁的磁场相似，故 C 错误。故选 A。2、如图所示，在蹄形磁体的磁场中放置一根导线。利用此实验装置进行实验，下列说法正确的是（）A在a、b间接入电源，可以探究电磁感应现象 2 B在a、b间接入电源，可以探究电动机的工作原理 C在a、b间接入电流表，可以探究磁场对电流的作用 D在a、b间接入电流表，只要使导线运动，电流表指针就会发生偏转 答案：B AB在a、b间接入电源，通电导体在磁场中会受到力的作用，可以探究电动机的工作原理，故 A 错误，B 正确；CD在a、b间接入电流表，电路中无电源，闭合电路中的部分导体只有在磁场中做切割磁感线运动时（若导线沿磁感线方向竖直上下运动，测不会产生感应电流，电流表指针不会发生偏转），会产生感应电流，电流表指针才会发生偏转，可以探究电磁感应现象，故 CD 错误。故选 B。3、关于磁现象，下列说法正确的是（）A图甲：通电时小磁针发生明显偏转说明通电导体周围存在地磁场 B图乙：利用此装置可说明电磁铁磁性强弱与线圈匝数有关 C图丙：利用此装置可说明发电机的工作原理 D图丁：利用此装置可说明电动机的工作原理 答案：B A该图是奥斯特实验，说明电流的周围存在磁场，不是地磁场，故 A 错误；B图中两个电磁铁串联，通过的电流相同，线圈匝数不同，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关，故 B 正确；C图中实验研究的是通电导体在磁场中受力运动，能说明电动机工作原理，故 C 错误；3 D图中闭合电路中的部分导体在磁场中做切割磁感线的运动时，会产生感应电流，这是电磁感应现象，该实验说明机械能可以转化为电能，利用此装置可说明发电机的工作原理，故 D 错误。故选 B。4、如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关 S，待条形磁铁静止后，再将滑片 P 从端向端移动的过程中，会出现的现象是（）A电流表示数变大，灯 L 变亮，弹簧的长度变长 B电流表示数变大，灯 L 变亮，弹簧的长度变短 C电流表示数变小，灯 L 变暗，弹簧的长度变长 D电流表示数变小，灯 L 变暗，弹簧的长度变短 答案：B CD将滑片 P 从端向端移动的过程中，滑动变阻器的阻值变小，总电阻变小，电路中的电流变大，灯 L 变亮，故 CD 错误；AB将滑片 P 从端向端移动的过程中，电流变大，灯泡变亮，电磁铁的磁性变强，根据安培定则，四指的方向为电流的方向，大拇指的方向为 N 极，故下端为 N 极，上端为 S 极，根据同名磁极相互排斥，由于斥力增强，则弹簧变短，故 A 错误，B 正确。故选 B。5、如图所示，原来开关断开时，铁块、弹簧在图中位置保持静止状态。当闭合开关，并将滑动变阻器的滑片向右移动，下列说法正确的是（）4 A电流表示数变大，弹簧长度变短 B电流表示数变小，小磁针的 N 极顺时针转动 C电磁铁磁性增强，弹簧长度变长 D电磁铁磁性减弱，小磁针的 N 极逆时针转动 答案：C 若将变阻器的滑片 P 向右移动，滑动变阻器接入电路的电阻变小，由欧姆定律可知电路中的电流变大，通电螺线管的磁性增强，故对铁块的吸引力增大，所以弹簧长度应变长；根据右手螺旋定则可知，通电螺线管上端为N 极，螺线管外部磁感线从 N 极出发回到 S 极，所以小磁针的 N 极将顺时针转动，故 ABD 错误，C 正确。故选 C。6、电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（）A法拉第电磁感应现象 B奥斯特电流的热效应 C安培通电导体周围存在磁场 D焦耳磁场对通电导体的作用 答案：A A1831 年，一位叫迈克尔 法拉第的科学家发现了磁与电之间的相互联系和转化关系。闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。这种利用磁场产生电流的现象称为电磁感应，故 A正确；B焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故 B 错误；C1820 年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故 C 错误；5 D安培发现了磁场对通电导体的作用，故 D 错误。故选 A。7、小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆 ab、cd 和光滑金属导轨连接成闭合回路。以下说法正确的是（）A当左右移动 cd 时，ab 不会运动 B当左右移动 ab 时，cd 会运动 C当上下移动右侧磁体时，ab 会运动 D当左右移动 cd 时，右侧装置工作原理与电动机原理相同 答案：B A由题意可知，金属杆 ab、cd 和光滑金属导轨连接成闭合回路，当左右移动 cd 时，金属杆 cd 在做切割磁感线的运动，此时电路中产生感应电流，带电金属杆 ab 在磁场中受力运动，故 A 错误；B当左右移动 ab 时，此时电路中产生感应电流，带电金属杆 cd 在磁场中做运动，故 B 正确；C当上下移动右侧磁体时，相当于金属杆 cd 没有在磁场中做切割磁感线的运动，闭合电路中没有感应电流，金属杆 ab 不会运动，故 C 错误；D当左右移动 cd 时，金属杆 cd 在磁场中做切割磁感线的运动，此时电路中产生感应电流，这与发电机的工作原理相同，故 D 错误。故选 B。8、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（）6 A当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强 B电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥 C根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强 D电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关 答案：D A当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由=知道，电路中的电流变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故 A 正确；B实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故 B 正确；C由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故 C 正确；D电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故 D 错误。9、如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（）A甲一定水平向左，乙一定水平向右 B甲水平向右，乙无法确定 7 C甲水平向左，乙无法确定 D甲、乙均无法确定 答案：D 由图示知，若甲的右端与乙的左端为同名磁极，则两个磁体相互排斥，甲受到乙的磁力向左，相对水平桌面有向左的运动趋势，受到水平桌面向右的摩擦力；乙受到甲的磁力向右，相对水平桌面有向右的运动趋势，受到水平桌面向左的摩擦力；若甲的右端与乙的左端为异名磁极，则两个磁体相互吸引，甲受到乙的磁力向右，相对桌面有向右的运动趋势，受到桌面向左的摩擦力；乙受到甲的磁力向左，相对桌面有向左的运动趋势，受到桌面向右的摩擦力。所以甲、乙受到摩擦力的方向与甲、乙放置时的磁极有关，磁极不确定，则摩擦力的方向也不确定。故 ABC 错误，D 正确。故选 D。10、如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（）A在圆筒中插入一根铁芯 B减少线圈匝数 C滑动变阻器的滑片 P 向右滑动 D将电源正负极互换 答案：A 影响通电螺线管磁性强弱的因素有：电流的强弱、线圈的匝数及铁芯的有无。A在圆筒中插入铁芯，能增强通电螺线管的磁性，故 A 符合题意；B减少线圈匝数，会减小通电螺线管的磁性，故 B 不符合题意；C图示中的滑动变阻器滑片向右移动是，变阻器接入电路的阻值变大，则通过电路的电流减小，那么螺线管的8 磁性会减弱，故 C 不符合题意；D将电源正负极互换，只能改变通过螺线管的电流，不会影响其磁性的强弱，故 D 不符合题意。故选 A。11、跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（）A向任意方向摇绳均可产生电流 B电流方向与绳子运动方向无关 C此过程中机械能转化为电能 D跳绳发电属于电流的磁效应 答案：C AB地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故 AB 不符合题意；C此过程中要切割磁感线产生电流，是机械能转化为电能，故 C 符合题意；D跳绳发电属于电磁感应现象，故 D 不符合题意。故选 C。12、电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（）9 ABCD 答案：D 由题意知，将身份证靠近检验口，机器感应电路中就会产生电流，即由磁产生电，有感应电流产生，所以其原理为电磁感应现象；A由图示可知，该图为奥斯特实验，说明电流的周围存在磁场，故 A 不符合题意；B由图示可知，有电源，通电导体在磁场中，说明通电导体在磁场中受到力的作用，所以图为电动机的工作原理，故 B 不符合题意；C由图示可知，该实验探究的磁极间的相互作用。故 C 不符合题意；D由图示可知，图中没有电源，闭合回路的一部分导体在磁场中做切割磁感线运动，所以是电磁感应现象，故D 符合题意。故选 D。13、如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（）A向左 N 极 B向右 N 极 C向左 S 极 D向右 S 极 答案：B 由图可知，螺线管的左端为 N 极，由于磁体周围的磁感线是从 N 极出发，回到 S 极，所以M点的磁感线向右；10 螺线管的右端为 S 极，根据磁极间的相互作用规律可知，小磁针的左端为 N 极，故 B 符合题意，ACD 不符合题意。故选 B。14、如图是奥斯特实验的示意图，当开关闭合时，小磁针发生偏转，下列说法正确的是（）A这一现象说明通电导线周围的空间中产生了磁场 B发生偏转的小磁针对通电导线没有力的作用 C通电导线周围磁场方向由小磁针的指向决定 D移去小磁针后的通电导线周围不存在磁场 答案：A A导体通电后，导体旁边的小磁针发生偏转说明通电导线周围的空间中产生了磁场，故 A 正确；B力的作用是相互的，发生偏转的小磁针受到通电导线磁力的作用，小磁针也对通电导体有磁力的作用，故 B错误；CD通电导线周围磁场方向与电流的方向有关，并不是由小磁针的指向决定的，即使移去小磁针，通电导线周围的磁场也不会消失，故 CD 错误。故选 A。15、图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（）11 A发光的半导体芯片电阻为零 B灯泡悬浮是利用同名磁极相互排斥的原理 C通电后电磁铁具有磁性说明磁能生电 D通电后电磁铁的下端为 S 极 答案：B A半导体的导电性能介于导体和绝缘体之间，具有一定的电阻值，因此半导体芯片的电阻不为 0，故 A 错误；B同名磁极相互排斥、异名磁极相互吸引，灯泡悬浮利用了同名磁极相互排斥的原理，故 B 正确；C电磁铁是利用电流的磁效应工作的，当电流流过电磁铁线圈时，电磁铁就具有磁性，说明电能生磁，故 C 错误；D电流从电磁铁线圈的上端流入，由安培定则可判断电磁铁的下端为 N 极，故 D 错误。故选 B。多选题 16、我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点 1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒绕点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关S，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（）12 A应选R1作为该电路的湿敏电阻 B在、三处位置中，湿敏电阻应安装在处 C小于设定值时，湿度越小警示灯越亮 D向左移动滑片 P，可使警示灯在较小湿度下实现闪烁 答案：BD A由图乙知，R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小。根据实际情况，当空气潮湿，能见度变低时，警示灯变亮，电路中电流变大，电阻变小，即湿敏电阻随湿度的增加而减小，所以应选R2作为该电路的湿敏电阻，故 A 错误；B由图甲知，当湿度增大，能见度低，湿敏电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来，若湿敏电阻应安装在处时，会被短路，电路的电流突然增大，警示灯一下变得很亮起到闪烁的作用，故 B 正确；C由图乙知，当湿度减小，湿敏电阻变大，根据欧姆定律得，电路的电流变小，所以小于设定值时，湿度越小警示灯越暗，故 C 错误；D向左移动滑片 P，电路中电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来可使警示灯在较小湿度下实现闪烁，故 D 正确。故选 BD。17、下列说法中正确的是（）13 A奥斯特实验说明了电流周围存在磁场 B磁体之间的作用是通过磁场发生的，但磁场并不存在 C电动机是利用通电线圈在磁场中受力转动的原理工作的 D磁场对放入其中的小磁针有力的作用 答案：ACD A奥斯特实验证实了电流周围存在磁场，即电流的磁效应，故 A 正确；B磁场虽然看不见、摸不着，但是真实存在，磁体间的相互作用就是通过磁场发生的，故 B 错误；C通电直导线在磁场中受力运动，而电动机是利用通电导体在磁场中受力转动的原理制成的，故 C 正确；D磁场的基本性质：磁场对放入其中的磁体有力的作用，所以，磁场对放入其中的小磁针一定有力的作用，故D 正确。故选 ACD。18、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（）A导体中的负电荷在做定向移动时一定产生磁场 B改变磁场的方向，通电导线在磁场中的受力方向就发生改变 C闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流 D指南针在地磁场中静止时，指南针的 N 极受到地磁场的作用力 答案：AD A导体中的负电荷在做定向移动时能产生电流，电流周围一定有磁场，故 A 正确；B保持电流方向不变，改变磁场的方向，通电导线在磁场中的受力方向就发生改变，故 B 错误；C闭合回路的部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故 C 错误；D磁体在磁场中会受到力的作用，指南针在地磁场中静止时，指南针的 N 极受到地磁场的作用力，故 D 正确。14 故选 AD。19、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为 90，下列说法正确的是（）A报警器利用了水银导电和热胀冷缩的性质 B报警器利用了电磁铁通电时有磁性断电时磁性消失的特点 C报警器中，水银温度计和电磁铁串联在电路中 D温度达到 90时，报警器中的灯亮同时铃响 答案：ABC AB当温度升高到 90时，水银和金属丝接通，由于水银和金属丝都是导体，所以控制电路接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮，报警器是利用了水银导电、水银热胀冷缩的性质、电磁铁通电时有磁性，断电时无磁性等特点，故 AB 正确。C报警器的电磁铁和水银温度计依次连接在控制电路中，两者是串联的，故 C 正确。D温度达到 90时，水银和金属丝接通，由于水银和金属丝都是导体，所以控制电路接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮，故 D 错误。故选 ABC。20、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表盘上的钥匙孔并旋转，则下列分析正确的是（）15 A旋转钥匙相当于闭合开关 B电磁铁是利用电流的热效应来工作的 C电磁铁通电后电磁铁的上端为 N 极 D电动机工作时将电能全部转化为机械能 答案：AC A将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关，故 A 正确；B电磁铁是利用电流的磁效应来工作的，故 B 错误；C读图可知，电流从电磁铁的上端流入，用右手握住电磁铁，使弯曲的四指指向电流的方向，则大拇指所指的上端为电磁铁的 N 极，故 C 正确；D电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故 D 错误。故选 AC。21、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析不正确的是（）A旋转钥匙相当于闭合开关 B电磁铁是利用电磁感应原理来工作的 16 C电磁铁通电后电磁铁的上端为 N 极 D电动机工作时将机械能转化为电能 答案：BD A将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关，故 A 正确，不符合题意；B电磁铁是利用电流的磁效应来工作的，故 B 错误，符合题意；C电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的上端为螺线管的 N极，故 C 正确，不符合题意；D电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故 D 错误，符合题意。故选 BD。22、某同学研究磁场产生电流的实验情景如图所示。导体AB、导线和电流计组成闭合电路，导体AB用绝缘细线悬挂置于蹄形磁体的磁场中，（导体AB的运动方向用箭头表示，没有箭头表示导体AB处于静止状态），观察电流计指针偏转情况。下列结论中合理的是（）A由甲、乙两图可得电流的产生与导体AB是否切割磁感线无关 B由乙、丙两图可得电流方向与导体AB切割磁感线方向有关 C由丙、丁两图可得磁场方向与电流方向有关 D导体AB不动，磁体左右运动，也能产生电流 答案：BD A由图甲和图乙可知，磁场方向相同，图甲中导体没有切割磁感线，电流计指针没有偏转，没有产生电流，图乙中导体切割磁感线，电流计指针偏转，产生电流，说明电流的产生与导体AB是否切割磁感线有关，故 A 不符17 合题意；B图乙和图丙中，磁场方向相同，不同的是导体切割磁感线的方向，感应电流的方向不同，可以说明感应电流的方向与导体切割磁感线的方向有关，故 B 符合题意；C图丙和图丁中，导体切割磁感线的方向相同，不同的是磁场的方向，感应电流的方向不同，可以说明感应电流的方向与磁场的方向有关，故 C 不符合题意；D导体AB不动，当磁体左右运动，相当于导体做切割磁感线运动，因此电路中会有感应电流产生，故 D 符合题意。故选 BD。23、小聪同学对下列相关物理知识点，说法正确的是（）A图甲说明电流相同时，线圈匝数越多，电磁铁磁性越强 B图乙中墨水在热水中扩散，我们可以看到分子在做无规则运动 C图丙中小球带正电，则球一定带正电，球可能不带电 D图丁中电暖器，若用超导体替代电热丝可以提高该电暖气的效率 答案：AC A两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，故 A 正确；B图乙中墨水在热水中扩散，我们肉眼看不到分子在做无规则运动，故 B 错误；C图丙中小球带正电，则球一定带正电，球可能带负电也可能不带电，故 C 正确；18 D图丁中电暖器，若用超导体替代电热丝，超导体的电阻为 0，根据=2，导体不会发热，所以不能提高该电暖气的效率，故 D 错误。故选 AC。24、对如图四幅图的表述，正确的是（）A甲图中，闭合开关，小磁针静止时 N 极指向右侧 B乙图是奥斯特实验装置，是电动机的工作原理 C丙图演示的是通电导体在磁场中受到力的作用，发电机是利用这个原理制成的 D丁图是电磁感应现象实验装置，电磁感应现象法拉第首先发现的 答案：AD A甲图中，闭合开关，根据安培定则，通电螺线管的左侧是 S 极，根据磁极间的相互作用规律，小磁针静止时N 极指向右侧。故 A 正确；B乙图是奥斯特实验装置，该实验表明电流的周围存在磁场。故 B 错误；C丙图探究的是通电导体在磁场中受到力的作用，闭合开关后，通电导体会受到磁力而运动，所以是电动机的工作原理，故 C 错误；D丁图实验探究的是电磁感应现象，闭合电路的一部分导体在做切割磁感线运动时会产生感应电流，发电机就是应用的这一原理，英国物理学家法拉第首先发现了电磁感应现象。故 D 正确。故选 AD。25、利用如图所示的装置进行实验，对实验现象解释正确的是（）19 A甲图中用毛皮摩擦过的橡胶棒带了电，是因为在摩擦过程中创造了电荷 B乙图中在磁体两端的铁粉较多，是因为磁体两端的磁性较强 C丙图中接通电源后小磁针会发生偏转，是因为电流周围存在磁场 D丁图中闭合开关后金属棒运动起来，是因为磁场对电流产生了作用力 答案：BCD A摩擦起电的实质是电荷的转移，毛皮与橡胶棒摩擦，橡胶棒得到电子带负电，毛皮失去电子带正电，故 A 错误；B磁体周围存在磁场，磁场的基本性质是对放入其中的磁体会产生磁力的作用，在磁体周围撒入一些铁屑后，铁屑被磁化，变成了一个个的小磁体，这些小磁体在磁场力的作用下重新分布，因此可以根据铁屑的分布情况来判断磁场的分布情况。磁体两端的铁粉较多，说明磁体两端的磁性较强，故 B 正确；C图中导线接通电源后有电流，小磁针转动说明小磁针受到了磁场力的作用，因此可以说明电流周围存在着磁场，故 C 正确；D将金属棒放入磁场中，通上电流后，金属棒周围会产生磁场，两个磁场相互作用，使得金属棒受力运动，此实验说明通电导体在磁场中会受到磁力的作用，即磁场对电流产生了作用力，故 D 正确。故选 BCD。填空题 26、如图所示，弹簧下端挂一条形磁铁，磁铁下端为 S 极，条形磁铁的正下方有一电磁铁，闭合开关后，电磁铁上端是_极，弹簧长度会_（选填“伸长”“缩短”或“不变”）；再将变阻器滑片向右移动，弹簧长度会_（选填“伸长”“缩短”或“不变”）。20 答案：S 缩短 增大 12开关闭合，根据安培定则判断电螺线管的上端为 S 极，同名磁极相互排斥，弹簧长度会缩短。3滑动变阻器滑片向右移动时，电路中的电流变小，电磁铁磁性减弱，条形磁铁的排斥力减小，所以弹簧长度会增大。27、如图所示，是小明做奥斯特实验时的情景。小明注意到，当直导线内有电流通过时，磁针 N 极向垂直于纸面向里的方向偏转，如图所示，当改变电流方向时，磁针 N 极向垂直于纸面向外的方向偏转。这说明通电导线周围存在_，其方向与_ 有关。答案：磁场 电流方向 1小磁针本来受到地磁场的吸引，保持静止状态，当导线内有电流通过时，磁针 N 极向垂直于纸面向里的方向偏转，受到了磁场力，说明了通电导线周围存在磁场。2当改变电流方向时，磁针 N 极向垂直于纸面向外的方向偏转，表明磁场的方向发生了改变，说明了通电导体周围的磁场方向与电流方向有关。28、全自动水位显示器是一个新颖的自动化显示、控制仪表，它是由一个温度显示和水位显示两部分组成。该显示器体积小、质量轻、可靠性好，抗震动和抗干扰性强。其中水位显示部分的原理如图所示，由图分析，当螺线管中插入了一根软铁棒，通电后磁性会更_（选填“强”或“弱”）；当水位到达金属块 A 时，_（选填“红”或“绿”）灯亮。21 答案：强 红 1螺线管插入软铁棒之前，只有螺线管的磁场作用，当螺线管中插入软铁棒，软铁棒被磁化，此时软铁棒磁场和螺线管的磁场共同作用，使磁场大大增强。2当水位到达金属块 A 时，左端的控制电路接通，电磁铁有磁性，吸引衔铁，动触点与下方静触点接触，使红灯电路接通，红灯亮。29、某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块 A 和 B 分别固定在车库地面附近适当高处，若车库积水水面到达 _处（选填“A”或“B”）时，_（选填“绿”或“红”）灯发光报警，此时电磁铁的上端是 _极（选填“N”或“S”）。答案：B 红 N 12由图示知，车库积水水面到达B处时，水是导体，将金属块 A 和 B 接通，电磁铁中有电流通过，将衔铁吸下，红灯接通，发光报警。水面未达到B处时，电磁铁中没有电流通过，衔铁弹起，绿灯亮。3由图示知，电磁铁有电流通过时，电流由下端流入，上端流出，据安培定则知，电磁铁的 N 极在上端。30、我国宋代科学家_在梦溪笔谈中明确指出，指南针所指的方向“常微偏东不全南也”；地磁场的_极在地理的南极附近。答案：沈括 北 22 1梦溪笔谈是我国宋代科学家沈括的著作，指南针所指的方向“常微偏东不全南也”是指地磁两极与地理两极并不重合，两者轴线之间存在着一个夹角，称为磁偏角。2地球是一个巨大的天然磁体，地球周围存在地磁场，人们把指南针指南的磁极叫南极，地磁场的北极在地球的地理南极附近，地磁场的南极在地球的地理北极附近。
