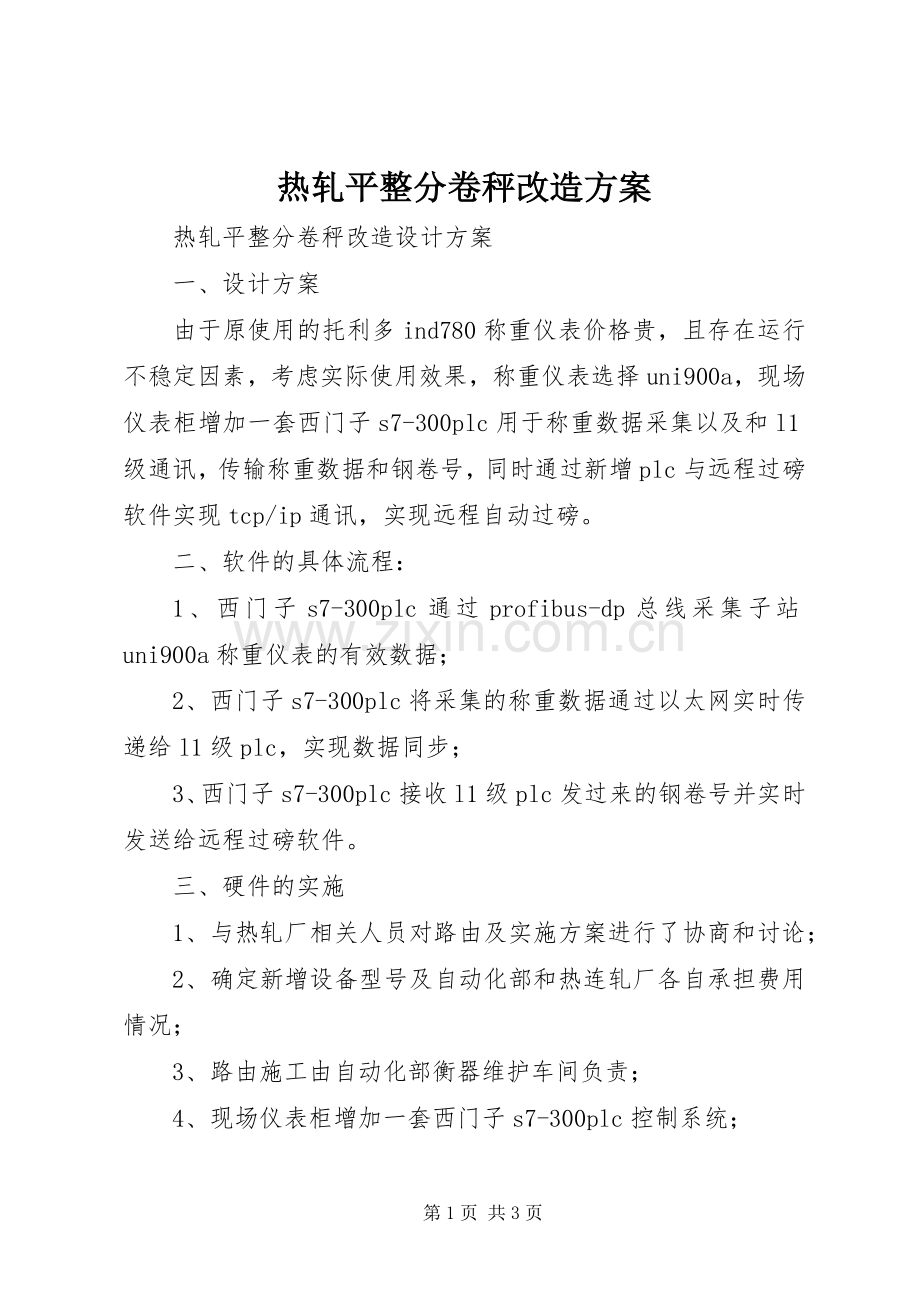

热轧平整分卷秤改造方案
热轧平整分卷秤改造设计方案
一、设计方案
由于原使用的托利多ind780称重仪表价格贵，且存在运行不稳定因素，考虑实际使用效果，称重仪表选择uni900a，现场仪表柜增加一套西门子s7-300plc用于称重数据采集以及和l1级通讯，传输称重数据和钢卷号，同时通过新增plc与远程过磅软件实现tcp/ip通讯，实现远程自动过磅。
二、软件的具体流程：
1、西门子s7-300plc通过profibus-dp总线采集子站uni900a称重仪表的有效数据；
2、西门子s7-300plc将采集的称重数据通过以太网实时传递给l1级plc，实现数据同步；
3、西门子s7-300plc接收l1级plc发过来的钢卷号并实时发送给远程过磅软件。
三、硬件的实施
1、与热轧厂相关人员对路由及实施方案进行了协商和讨论；
2、确定新增设备型号及自动化部和热连轧厂各自承担费用情况；
3、路由施工由自动化部衡器维护车间负责；
4、现场仪表柜增加一套西门子s7-300plc控制系统；

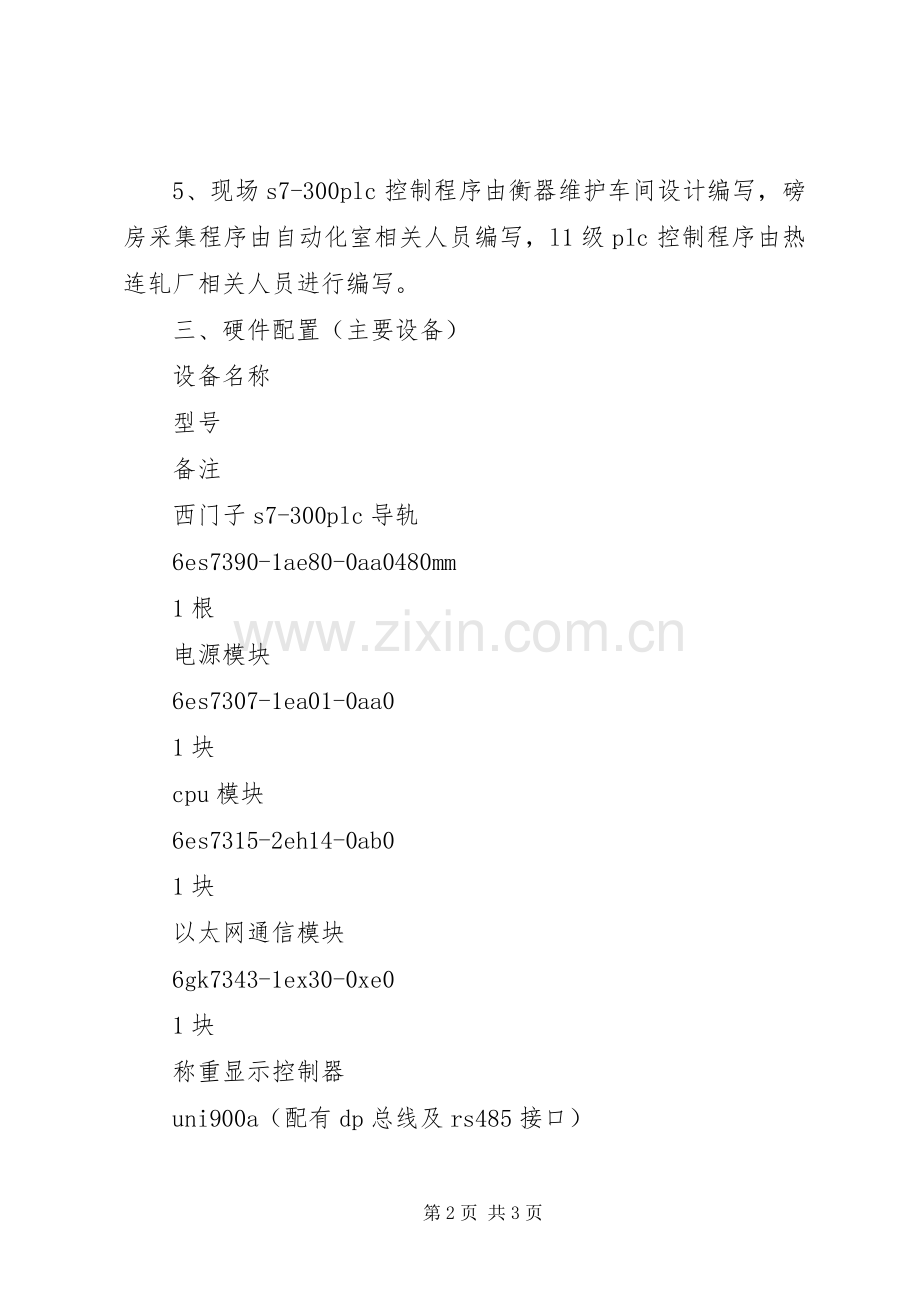

5、现场s7-300plc控制程序由衡器维护车间设计编写，磅房采集程序由自动化室相关人员编写，l1级plc控制程序由热连轧厂相关人员进行编写。
三、硬件配置（主要设备）
设备名称
型号
备注
西门子s7-300plc导轨
6es7390-1ae80-0aa0480mm
1根
电源模块
6es7307-1ea01-0aa0
1块
cpu模块
6es7315-2eh14-0ab0
1块
以太网通信模块
6gk7343-1ex30-0xe0
1块
称重显示控制器
uni900a（配有dp总线及rs485接口）
1块
大屏幕
ld-150（带485接口）
1块
