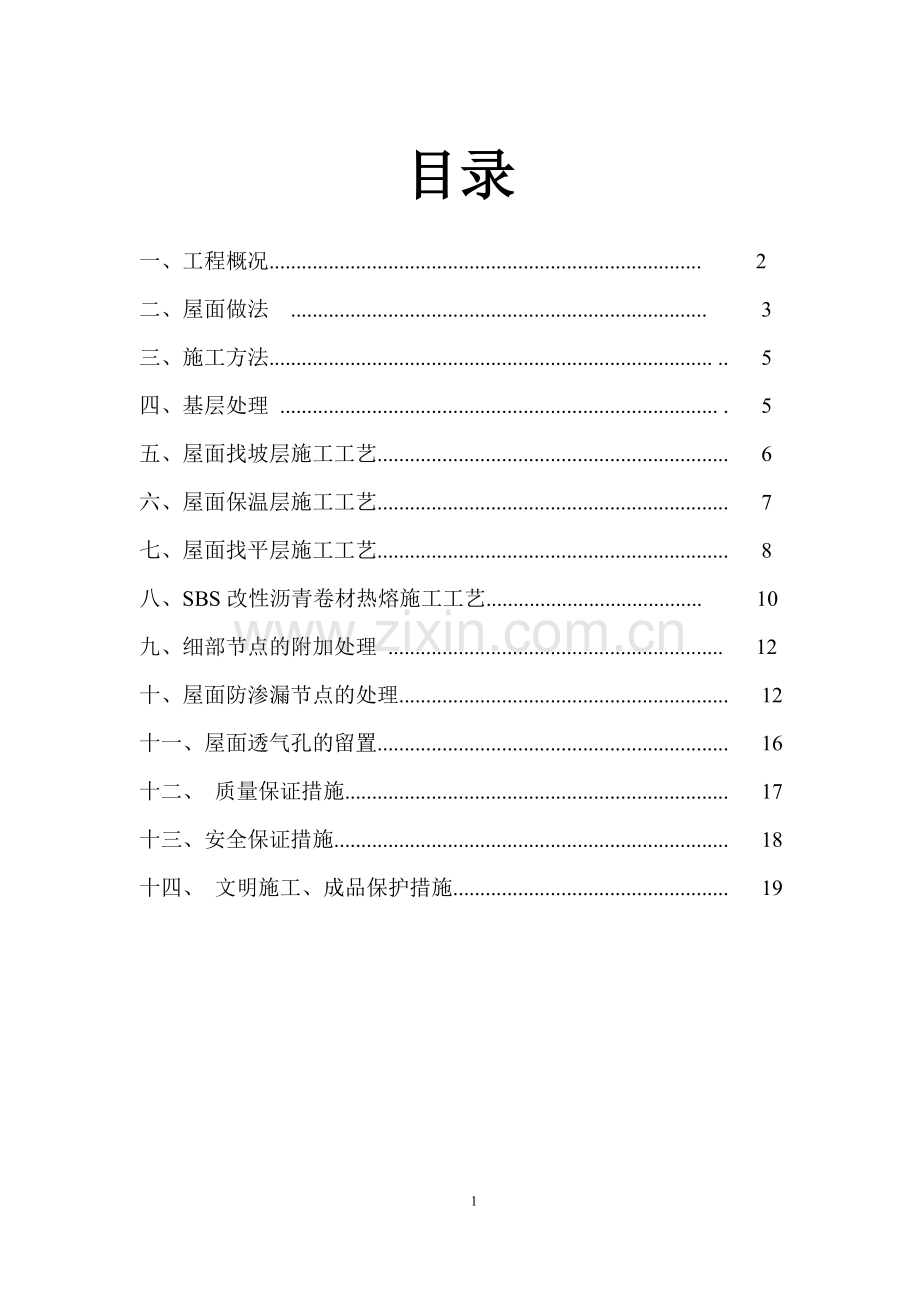

目录
一、工程概况................................................................................ 2二、屋面做法 ............................................................................. 3 三、施工方法.................................................................................. .. 5 四、基层处理 ................................................................................. . 5 五、屋面找坡层施工工艺................................................................. 6 六、屋面保温层施工工艺................................................................. 7 七、屋面找平层施工工艺................................................................. 8 八、SBS改性沥青卷材热熔施工工艺........................................ 10 九、细部节点的附加处理 .............................................................. 12 十、屋面防渗漏节点的处理............................................................. 12 十一、屋面透气孔的留置................................................................. 16十二、 质量保证措施....................................................................... 17 十三、安全保证措施......................................................................... 18 十四、 文明施工、成品保护措施................................................... 19

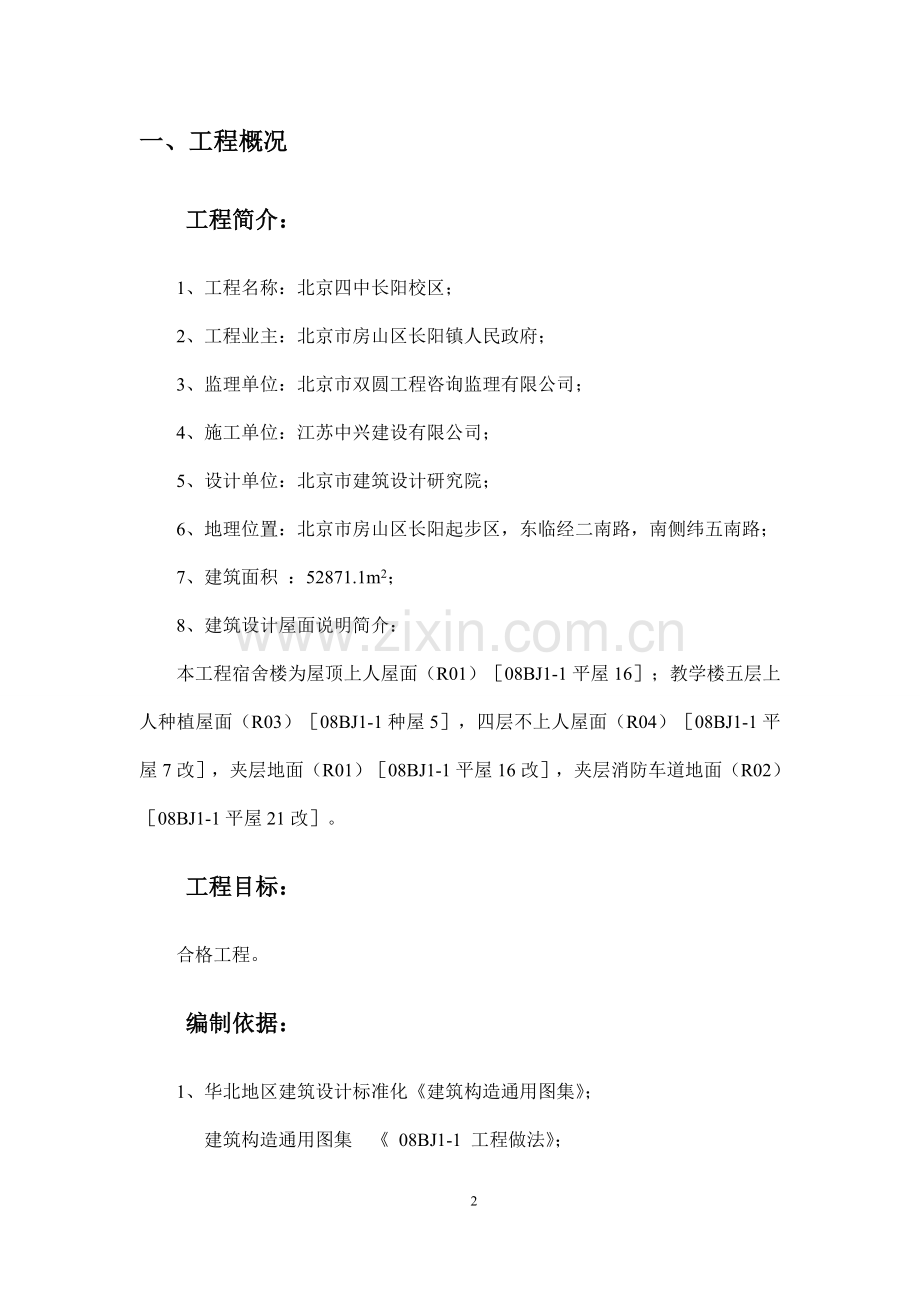

一、工程概况
工程简介：
1、工程名称：北京四中长阳校区；
2、工程业主：北京市房山区长阳镇人民政府；
3、监理单位：北京市双圆工程咨询监理有限公司；
4、施工单位：江苏中兴建设有限公司；
5、设计单位：北京市建筑设计研究院；
6、地理位置：北京市房山区长阳起步区，东临经二南路，南侧纬五南路；
7、建筑面积 ：52871.1m2；
8、建筑设计屋面说明简介：
本工程宿舍楼为屋顶上人屋面（R01）［08BJ1-1平屋16］；教学楼五层上人种植屋面（R03）［08BJ1-1种屋5］，四层不上人屋面（R04）［08BJ1-1平屋7改］，夹层地面（R01）［08BJ1-1平屋16改］，夹层消防车道地面（R02）［08BJ1-1平屋21改］。
工程目标：
合格工程。
编制依据：
1、 华北地区建筑设计标准化《建筑构造通用图集》；
建筑构造通用图集 《 08BJ1-1 工程做法》；
2、北京建筑设计研究院《建筑施工图》《结构施工图》；
3 、 屋面工程质量验收规范（GB50207-2002）
建筑装饰装修工程施工质量验收规范（GB50210-2003）；
二、 屋面做法
五层上人种植屋面（R03）［08BJ1-1种屋5］：
1、最薄处40厚加气碎块混凝土找2%坡，厚度>120时，先铺加气碎块混凝土块，覆盖≥50厚加气碎块砼；
2、20厚DS砂浆找平层；
3、50厚挤塑聚苯板；
4、40厚C20细石混凝土，随打随用砂浆抹平；
5、4+3热熔型聚脂胎SBS改性沥青卷材防水层；
6、 20-30高塑料（或橡胶）排水凸片，凸点向上；
7、 过滤布（土工布）；
8、 300-500种植土。
四层不上人屋面（R04）［08BJ1-1平屋7改］：
1、最薄处40厚加气碎块砼找2%坡，厚度>120时，先铺干加气混凝土块拍实，覆盖≥50厚加气碎块砼；
2、20厚DS砂浆找平层；
3、4+3热熔型聚脂胎SBS改性沥青卷材防水层；
4、50厚挤塑聚苯保温层；
5、 干铺一层无纺聚酯纤维布隔离层；
6、 40厚花岗岩碎石铺平，石粒径20-30，不准使用粒径小于6的石沙。
夹层地面（R01）［08BJ1-1平屋16改］：
1、50厚挤塑聚苯板
2、最薄处50厚陶粒砼找2%坡，厚度>100时，先铺加气混凝土块，覆盖≥50厚陶粒砼；
3、20厚DS砂浆找平层；
4、4+3热熔型聚脂胎SBS改性沥青卷材防水层；
5、0.4厚塑料薄膜隔离层；
6、40厚C20细石混凝随打随抹，3*3m分格，缝宽10mm，缝下部填聚苯板。
7、6厚防滑地砖，3～5厚DTA砂浆铺卧。
夹层消防车道地面（R02）［08BJ1-1平屋21改］：
1、50厚挤塑聚苯板
2、最薄处50厚陶粒砼找2%坡，厚度>100时，先铺加气混凝土块，覆盖≥50厚陶粒砼；
3、20厚DS砂浆找平层；
4、4+3热熔型聚脂胎SBS改性沥青卷材防水层；
5、0.4厚塑料薄膜隔离层；
6、120厚C25细石混凝随打随抹，配筋：双向Φ8@250，分缝12宽，双向中距3000，缝填粗砂。

三、施工方法
1、部署安排
一般情况下，由高处向低处施工（先施工高层次屋面，后施工低层次屋面）。
2、屋面工程工艺流程
宿舍楼平屋16、教学楼夹层地面平屋16改工艺流程：基层清理→保温层施工→找坡层施工→找平层施工→防水层施工→隔离层→刚性保护层→面层施工。
教学楼种植屋面工艺流程：基层清理→找坡层施工→砂浆找平层施工→保温层施工→刚性保护层→防水层施→隔离过滤层施工→种植介质层施工→植物层种植。
教学楼四层不上人屋面平屋7改工艺流程：基层清理→找坡层施工→砂浆找平层施工→防水层施→保温层施工→隔离层施工→面层施工
教学楼夹层消防车道地面平屋21改工艺流程：基层清理→保温层施工→找坡层施工→找平层施工→防水层施工→隔离层→刚性保护层。
四、基层处理
1、用2M直尺检查基层表面平整度，偏差不得超过5MM。
2、 屋面排水坡度应符合国家标准《屋面工程技术规范》的要求。
4、 找平层与突出屋面的结构（如女儿墙、立墙、变形缝、管道、天窗等）等交接处的阴阳角均应作成半径为20MM的圆弧或45度（135度）折角。
5、 女儿墙顶端和檐口部位的滴水线应符合要求，水落口要适合于铺设卷材且周围排水良好。
6、 在铺设卷材防水层之前，应清除基层上灰尘、油脂等杂物，基层表面必须干净。

五、 屋面找坡层施工工艺
宿舍楼平屋16，教学楼夹层平屋16改、夹层消防车道平屋21改找坡层操作工艺：
1、清理基层：
将屋面保温层上的垃圾、杂物等清理干净。
2、最薄50厚陶粒混凝土找坡2％,厚度>100时，先铺加气混凝土块，覆盖≥50厚陶粒砼；
2.1铺好聚苯板保温层后，在平屋面上面施工配比为（体积比）：水泥：沙子：陶粒＝1：1.5：4的陶粒混凝土向雨水口处找坡。
2.2施工时，找坡层最薄处50mm，找坡坡雨水口，坡度5％。
2.3施工过程中，根据找坡长宽尺寸计算厚度，然后立杆做标志，以便于施工过程中控制厚度。施工前，检查保温板层的平整度，然后将拌制均匀的材料依次铺放在保温板上。材料拌制顺序：陶粒＋沙＋水泥＋水，搅拌时必须将骨料拌和均匀后方可加水，加水量要适当。
2.4混凝土采用机械振捣抹压，以保证砼密实,严防漏振，并用木抹子赶压两至三遍拍压密实，防止产生裂缝。浇筑过程中严格控制标高，拉线分层抹平，并用坡度尺逐一进行检查，确保坡向正确。
2.5砼浇筑完毕后，及时进行洒水养护，确保找坡层达到一定强度。
2.6施工前仔细检查屋面结构标高，确保屋面防水层泛水高度不小于25cm。
2.7施工中注意材料严禁在楼面上集中堆放，以免对结构楼板产生不利影响。找坡层压平压实后，上面做20mm厚DS水泥砂浆找平层，压光面。
教学楼五层屋面种屋5、四层不上人屋面平屋7改：
1、 清理基层
将现浇屋面板上的垃圾、杂物等清理干净。
2、最薄处40厚加气碎块砼找2%坡，厚度>120时，先铺干加气混凝土块拍实，覆盖≥50厚加气碎块砼。
2.1根据水落口位置确定排水分水线及找坡层分格线位置。
2.2根据设计坡度在分水线上做出最低和最高处的厚度标志墩，其间拉线加密分水线上的标志墩，最终完成每个分水面的标志墩。标志墩用C20细石混凝土堆成，间距一般为1.5ｍ（双向）。
2.3浇筑加气碎块混凝土。按标志墩铺浇混凝土，用滚筒碾压1～2遍，刮干刮平，原则上采用原浆收光，每段、每格的找坡层须一次浇筑完毕。
2.4找坡层与突出屋面结构的连接处及转角处均用砂浆抹成半径不小于50ｍｍ的圆弧，且整齐平顺。内部排水的水落口四周做成略低的凹坑。
2.5加气碎块混凝土找坡层成型后，应及时进行洒水养护，确保找坡层达到一定强度。
屋面保温层施工工艺
依据图纸要求：本工程屋面保温层均为50厚挤塑聚苯板
1、材料要求
聚苯乙烯挤塑泡沫板，规格50ｍｍ×600ｍｍ×1200ｍｍ（厚×宽×长）。
2、操作工艺
a、基层清理：将表面的杂物、垃圾清洁干净；
b、铺设聚苯乙烯板：保温板的铺设程序应以周边开始向中心铺设，除在排气道处拉开间隙，其余板块之间应拼缝紧密，板块应铺平。
3、质量标准
（1）主控项目
a、保温材料的表观密度、导热系数以及板材的强度，含水率必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。
b、保温层的含水率必须符合设计要求。检验方法：检查现场抽样检验报告。
（2）一般项目
a、保温层的铺设应紧贴基层，铺平垫稳，找坡正确。检验方法：观察检查。
b、保温层厚度的允许偏差：±5%。且不得大于4mm。检验方法：用钢针插入和尺量检查。
c、保温层允许偏差
项次
项 目
允许偏差（mm）
检验方法
1
表面平整度
5
2m靠尺和楔形塞尺检查
2
保温层厚度
±5%δ≤4
用钢针插入和尺量检查

七、屋面找平层施工工艺
1、宿舍楼屋面，教学楼四层、五层、夹层及夹层消防车道20厚DS砂浆找平层操作工艺：
1）贴点标高、冲筋：根据坡度要求，拉线找坡，按1—2m贴灰饼，铺抹找平砂浆时，先按流水方向以间距1—2m冲筋，并按不大于36㎡，根据屋面实际留设分格缝。分格缝的位置必须同技术人员根据每个屋面的具体情况事先确定。分格缝宽度20mm。将缝与下层保温层留置的排气道、上层屋面地砖的分格缝设在一个位置上，设置分格缝位置的聚苯板条为找坡层的分格缝从女儿墙四周根部起按不大于6ｍ（双向）设置，缝宽20ｍｍ，内嵌聚苯板条，故在分格线位置用细石混凝土固定20ｍｍ厚聚苯板条，其上口标高由厚度标志墩确定，以保证上表面与坡度一致。
2）铺抹水泥砂浆：按分格块装灰、铺平，用刮杠靠标志墩刮平，找坡后用木抹子搓平，用铁抹子压光，待浮水沉失后（人踏上去有脚印但不下陷为度），再用铁抹子压第二遍即可。
3）凡与突出屋面结构的连接处、转角处，均应做成半径为50mm的圆弧或斜长为100mm的钝角。立面抹灰高度不得小于250mm，卷材收头的凹槽内抹灰应显45°。排水口周围应做边长（半径）为50cm和坡度不小于5%的环形洼坑。
4）养护：找平层抹平、压实以后12h可浇水养护，经干燥后铺设防水层。
2、质量标准
（1）主控项目
a、找平层的材料质量及配合比必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和计量措施。
b、找平层的排水坡度必须符合设计要求：2%的排水坡度。检验方法：用水平仪（水平尺）、拉线和尺量检查。
（2）一般项目
a、基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧，且整齐平顺；内部排水的水落口周围、找平层应做成略低的凹坑。检验方法：观察和尺量检查。
b、找平层应平整、压光，不得有酥松、起皮现象。
c、找平层分格缝的位置和间距，应符合方案要求。检验方法：观察和尺量检查。
d、找平层表面平整的允许偏差为5mm。检验方法：用2m靠尺和楔形塞尺检查。

八、 SBS改性沥青卷材热熔施工工艺：
1、热熔法施工流程：清理基层→涂刷基层处理剂→附加层→铺贴卷材→热熔封边→试水→保护层。
2、热熔法施工方案：
（1）基层SBS冷底油的涂刷。涂基层SBS冷底油前要首先检查找平层的质量和干燥程度并加以清扫，符合要求后方可进行，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位。
A、施工时先将SBS冷底油搅拌均匀。
B、基层SBS冷底油涂刷前，应根据基层处理剂干燥时间的长短和施工进度快慢确定。
（2）施工顺序：先做好节点→附加层→细部处理→铺贴卷材
（3）卷材的铺贴采用滚铺法
这是一种不展开卷材而边加热烘考边滚动卷材铺贴的方法。
A、起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滋展卷材1000mm左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。
B、搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。
操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材50-100mm，贴靠烫板。移动速度要控制合适，以刚好熔去隔离纸为宜。烫板和喷枪要密切配合，以免烧损卷材。排气和辊压方法与前述相同。
C、复杂部位附加增强层的铺贴
其要点为：需增强部位基层一般需涂刷一遍SBS冷底油作基层处理，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。
D、在阴阳角交接处、穿墙套管、天沟、水落口、收头等接点部位，必须仔细铺平、贴紧、压实、收头牢靠，符合设计要求和防水工程技术规范等有关规定。
3、 屋面淋水试验
1）淋水时间：落水口安装完成，屋面（露台）整体防水层完成以后；
2）方式：淋、蓄水试验，将落水口临时封堵，在立面防水收口上部用PVC管（直径20mm）间隙50mm打孔淋水,同时将整个屋面蓄水，屋面最高处保证水20mm深
3）淋、蓄水时间：持续24h
淋（蓄）水试验由甲方、监理全程检查并签字确认，办理单项淋（蓄）水试验记录，验收合格后进行下道工序施工。

九、细部节点的附加处理
1、一般强部节点的附加处理：在铺设大面卷材防水层之前，应先在阴阳角、排水和变形比较集中的细部节点（如屋面女儿墙周围泛水、檐口、天沟、板端缝）做好附加防水层，具体做法见国家标准《屋面工程技术规范》。对于多层设防的各类防水工程，可不铺设连续附加层。
（1）屋面女儿墙及地下立墙的收头
卷材防水层的收头方式应根据结构形式来确定。典型的收头做法有以下几种，每种收头做法均需用止水马蹄膏或搭接密封膏进行密封。
垂直收头：在固定前先在压条位置的卷材背后嵌涂止水马蹄膏，然后采用机械固定方法对卷材收头进行固定，最后用搭接密封膏封严金属压条外沿。
（2）水落口
（3）伸缩缝和变形缝密封处理

十、屋面防渗漏节点的处理
上人屋面、不上人屋面、种植屋面、烟风道、女儿墙及变形缝防渗漏处理如图：

十一、 屋面透气孔的留置
1、 透气孔设置位置为所有分隔缝的交界点处；
2、 透气孔应在施工第一层防水及其防水保护层施工完成之后、陶粒混凝土施工之前安装，在砂浆防水保护层上放线定出透气管及出屋面透气孔位置；
3、 使用50mm直径的PVC管作为排气管，间距宜为6m*6m，高度从保温材料面向上要保证防水层的高度，高度一般要大于250mm.根部用水泥砂浆做成圆形，再做防水材料。
4、 透气管与出屋面透气孔采用三通相连。
5、 出屋面防水密封做法详图。

十二、 质量保证措施
1、施工前，应严格按照国家现行施工规范和验评标准编写施工方案，对操作工人做好技术交底工作。
2、所有进场物资必须有合格的材质证明、出厂合格证和试验报告。做好进场检验工作，该复试的材料及时取样复试，不合格的材料，不得在屋面工程中使用。
3、施工中严格实行“三检制”，做到检查上道工序，保证本道工序，服务下道工序，真正做到严格控制工序质量，不合格的工序不移交。
4、质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，并督促操作者及时整改。
5、防水层施工前应检查：基层是否有空鼓、起砂现象；坡度是否正确；出水口标高是否合适；泛水高度是否满足。若达不到要求，应补救使其满足。
6、蓄水试验：屋面防水做完后，应做蓄水试验。雨天应对屋面板进行检查，看有无渗漏之处。
7、应注意的质量问题:
1）找平层出现起砂、空鼓、开裂：应认真做好养护及基层清理工作。
2）倒泛水：施工中及时拉线检查找坡情况，不合要求的要立即整改。
3）防水层空鼓：防水层铺贴时应认真操作，正确掌握基层含水率（9%），铺贴应平实，压边紧密，粘结牢固。
4）防水层渗漏：细部位置应认真操作，铺贴附加层时，应使附加层紧贴到位，封严、压实，不得有翘边等现象。

十三、安全保证措施
1、牢固树立“安全第一、预防为主”的安全生产方针。操作前，现场管理人员必须向操作班组进行安全技术交底，积极开展班前安全活动，安检人员勤检查、督促。
2、屋面四周女儿墙以上的外脚手架（防护栏杆），屋面工程施工中严禁拆除。
3、屋面工程施工中，屋内的杂物等物料严禁从屋面直接向下抛掷。
4、存放卷材和胶粘剂的仓库或现场要严禁烟火，如需用明火，必须有防火措施，且应设置一定数量的灭火器材和砂袋。
5、油桶要平放，不得两人抬运，在运输过程中，注意平衡，精神要集中，防止不慎跌倒造成伤害。
6、运上层面的材料，应平均分散堆放，随用随运，不得集中堆放。
7、使用喷灯时，应清除周围的易燃物品，必须远离底子油，严禁在涂刷底子油区域内使用喷灯。喷灯汽油不得过满，打气不应过足，在用火地点必须备有防火器材。
十四、 文明施工、成品保护措施
1、材料应按规定位置堆放，堆放应整齐。
2、每项工序施工时，均应做到工完料尽场清。
3、保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果，施工中不得损坏保温层。
4、找坡、找平、保护层施工完成后，未达到一定强度时，不得上人踩踏，推小车运输时，应先铺脚手板车道，以防损坏面层。
5、内排水口、通风道口、屋面变形缝处应采取临时封堵措施，防止杂物进入堵塞。
6、铺贴好的卷材防水层，应进行保护，严禁在防水层上进行施工作业和运输。
7、穿过屋面防水层的管道，在施工中与完工后不得损坏变位。
