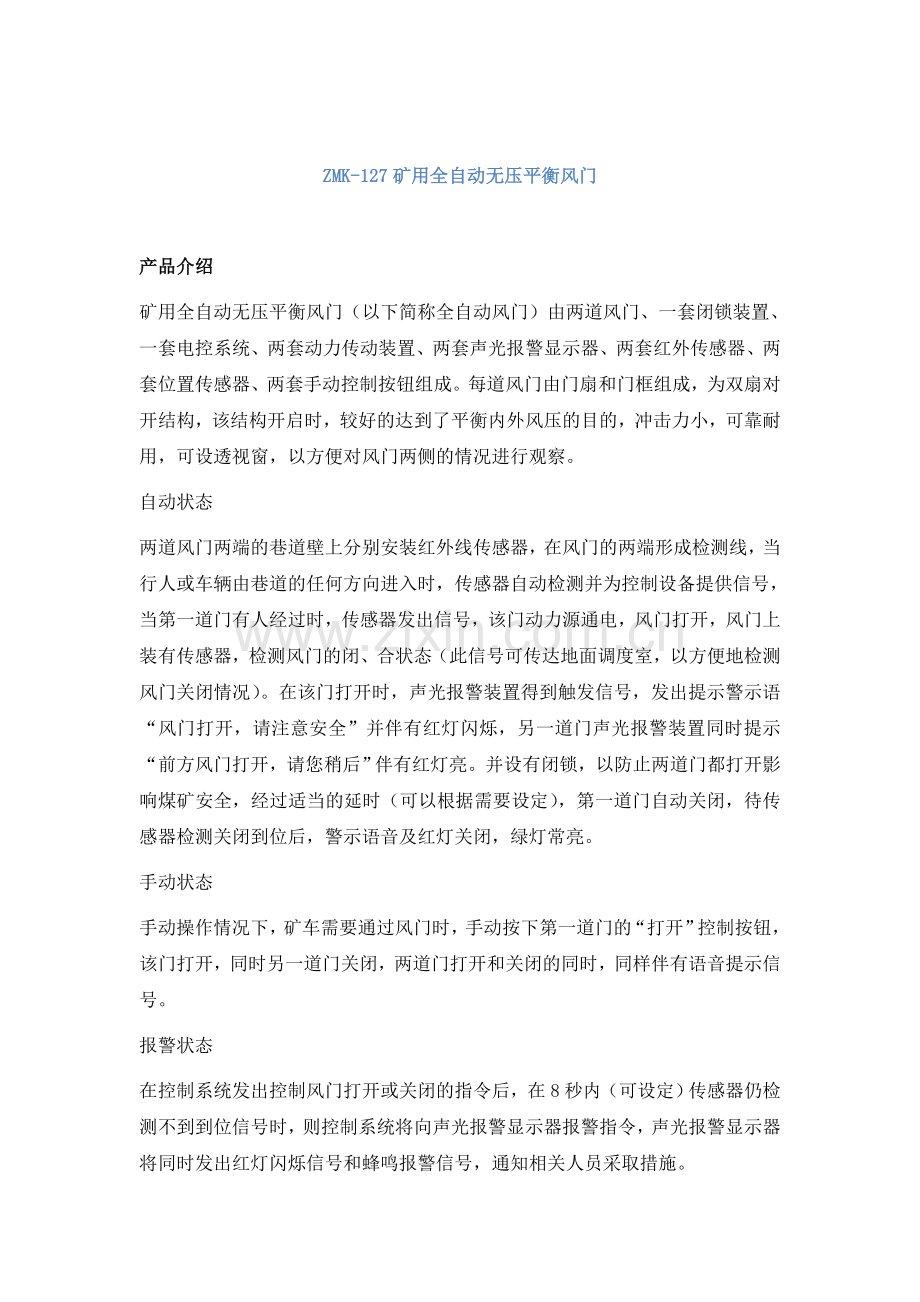

ZMK-127矿用全自动无压平衡风门

产品介绍
矿用全自动无压平衡风门（以下简称全自动风门）由两道风门、一套闭锁装置、一套电控系统、两套动力传动装置、两套声光报警显示器、两套红外传感器、两套位置传感器、两套手动控制按钮组成。每道风门由门扇和门框组成，为双扇对开结构，该结构开启时，较好的达到了平衡内外风压的目的，冲击力小，可靠耐用，可设透视窗，以方便对风门两侧的情况进行观察。
自动状态
两道风门两端的巷道壁上分别安装红外线传感器，在风门的两端形成检测线，当行人或车辆由巷道的任何方向进入时，传感器自动检测并为控制设备提供信号，当第一道门有人经过时，传感器发出信号，该门动力源通电，风门打开，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况）。在该门打开时，声光报警装置得到触发信号，发出提示警示语“风门打开，请注意安全”并伴有红灯闪烁，另一道门声光报警装置同时提示“前方风门打开，请您稍后”伴有红灯亮。并设有闭锁，以防止两道门都打开影响煤矿安全，经过适当的延时（可以根据需要设定），第一道门自动关闭，待传感器检测关闭到位后，警示语音及红灯关闭，绿灯常亮。
手动状态
手动操作情况下，矿车需要通过风门时，手动按下第一道门的“打开”控制按钮，该门打开，同时另一道门关闭，两道门打开和关闭的同时，同样伴有语音提示信号。
报警状态
在控制系统发出控制风门打开或关闭的指令后，在8秒内（可设定）传感器仍检测不到到位信号时，则控制系统将向声光报警显示器报警指令，声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号，通知相关人员采取措施。
矿用电液全自动无压平衡风门

电液全自动无压平衡风门由风门、电液风门动力系统、ZMK127型风门电控装置组成。
矿用电气全自动无压平衡风门
电气全自动无压平衡风门由风门、电气风门动力系统、ZMK127型风门电控装置组成。
矿用远程监控全自动无压平衡风门
矿用远程监控全自动风门是传统自动风门的升级换代产品，适用于行人、行车或人车共用风门等设施处全自动远程监控，完成风门自动启闭、在线监测、远程控制功能。该系统实现了风门的自动控制、电气闭锁、到位检测、声光报警、防夹人、防夹车、远程监测与控制等多项重要功能，可控制多道风门。与传统自动风门相比，在产品安全性、可靠性、功能多样性、操作方便性等方面，实现了较大的提高。可在有甲烷、煤尘爆炸性混合物的场合使用。

矿用远程监控全自动风门系统主要可实现以下功能：
1.风门自动控制系统
利用各种传感器、操作按钮检测人、车到来时自动打开风门，声光提示开门，闭锁另一道风门。控制系统带有防夹人、防夹车功能。风门自动控制系统将各传感器状态，风门的运行状态、报警信息等都传输到地面管理中心。通过管理中心对风门实施集中管理、远程控制。
2.风门阻车联动系统
在矿井轨道运输中，安装阻车器与风门联动，实现自动化控制。防止矿车运行时撞坏风门，造成风流短路，发生安全事故。
3.巷道环境监测系统
在巷道的风门处两侧分别设置瓦斯、风速等环境传感器，用于检测当前巷道的环境参数，并传输到地面管理中心，管理人员可实时看到巷道的环境状况。
4.巷道视频监控系统
在风门处设置微型视频监控系统，实现高清抓拍、实时图像监控。当发生重要事件时进行图像抓拍，记录。便于及时查看风门动作、排查故障、快速检修，防止因风门故障引起的运输中断。
5.远程通信系统
现场传感器信息通过通信网络传输到管理中心， 通过管理软件能实时显示巷道风门的运行状态、环境状态、故障、并能打开相应的视频监控来查看。管理软件具有紧急远程控制功能，当出现特殊事件时候，可远程操控风门的开启与关闭。管理软件具有数据统计、数据检索、数据备份和权限管理功能。
纯气动无压平衡风门
纯气动无压平衡风门由风门、气动风门动力系统、风门气控装置、警示装置（选配）组成。
该风门控制用气控装置，由气源箱和控制箱两部分组成。整个系统中无任何电路器件，彻底避在高瓦斯煤矿的安全隐患。适用于煤矿井下风门控制，行人和矿车通过时由该气控装置实现风门的启闭，自动闭锁。控制具有开闭灵活，操作简便，安全可靠，耗气少，维护简单的特点。体积小、重量轻、安装简单、使用方便，安装在井下巷道壁上不影响空间，使用起来即可靠又安全。
