技术交底表

技 术 交 底 表

项目名称
珠海市城建档案馆新馆智能化工程项目
项目地址
珠海市香洲区梅华西路
建设单位
珠海市政府投资项目建设监督管理中心
合同编号
BOSI- CJDA G—2018039
施工单位
珠海市鑫森科技有限公司
施工单位负责人
钟茂春
项目经理
康武平

项目助理

交底日期

一、施工步骤
1、施工人员开工前必须认真熟悉图纸，了解设计意图、工艺流程,严格按照设计图纸施工，密切配合好预埋预留工作，严格遵守施工程序，认真执行施工操作和验收规范即国家建筑安装质量的检验评定标准
2、对进入施工现场的安防等产品，包括控制柜、配套配件要进行校对产品质保书、合格证,逐一检査验收，并做好记录，分类堆放整齐,对不合格的产品一律杜绝安装,特别杜绝伪劣产品进场。
3、管內穿线操作工艺要求：选择→扫管→穿带线→放线→导线与带线的绑扎→导线连接→导线焊接→导线包扎→线路检查摇测
二、桥架安装
桥架是一种托敷电缆的支持件，安装比较简单,维修改造也很方便,在弱电工程中应用十分普遍.桥架由直线段(长1—4m不等)、三通、四通、弯头、支架、引下装置和
连接片等组成.电缆桥架一股分为梯形、槽式、托盘式三种形式。本工程桥架仝部选用槽式桥架。桥架内、外表面全部采用电镀处理。
1.安装前准备工作

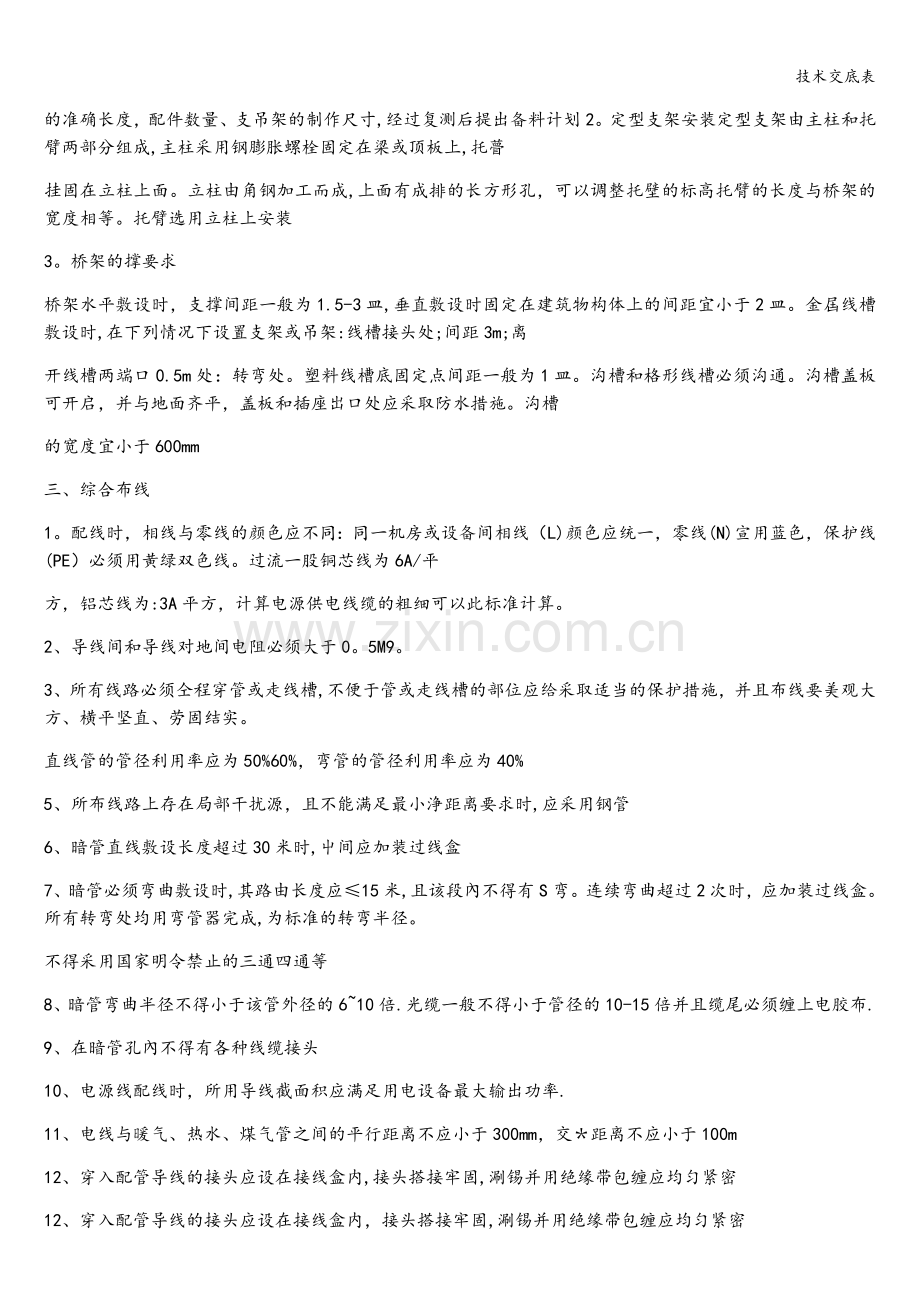

电缆桥架的型号和规格在施工图中己经确定,其敷设线路在施工图中只是示意性的,对亍线路的准确长度、三通、四通等一般不作表示.这就要经过复测,确定各部
的准确长度，配件数量、支吊架的制作尺寸,经过复测后提出备料计划2。定型支架安装定型支架由主柱和托臂两部分组成,主柱采用钢膨胀螺栓固定在梁或顶板上,托瞢
挂固在立柱上面。立柱由角钢加工而成,上面有成排的长方形孔，可以调整托壁的标高托臂的长度与桥架的宽度相等。托臂选用立柱上安装
3。桥架的撑要求
桥架水平敷设时，支撑间距一般为1.5-3皿,垂直敷设时固定在建筑物构体上的间距宜小于2皿。金屆线槽敷设时,在下列情况下设置支架或吊架:线槽接头处;间距3m;离
开线槽两端口0.5m处：转弯处。塑料线槽底固定点间距一般为1皿。沟槽和格形线槽必须沟通。沟槽盖板可开启，并与地面齐平，盖板和插座岀口处应采取防水措施。沟槽
的宽度宜小于600mm
三、综合布线
1。配线时，相线与零线的颜色应不同：同一机房或设备间相线（L)颜色应统一，零线(N)宣用蓝色，保护线(PE）必须用黄绿双色线。过流一股铜芯线为6A/平
方，铝芯线为:3A平方，计算电源供电线缆的粗细可以此标准计算。
2、导线间和导线对地间电阻必须大于0。5M9。
3、所有线路必须仝程穿管或走线槽,不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。
直线管的管径利用率应为50%60%，弯管的管径利用率应为40%
5、所布线路上存在局部干扰源，且不能满足最小浄距离要求时,应采用钢管
6、暗管直线敷设长度超过30米时,屮间应加装过线盒
7、暗管必须弯曲敷设时,其路由长度应≤15米,且该段內不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等
8、暗管弯曲半径不得小于该管外径的6~10倍.光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布.
9、在暗管孔內不得有各种线缆接头
10、电源线配线时，所用导线截面积应满足用电设备最大输出功率.
11、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交＊距离不应小于100m
12、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密
12、穿入配管导线的接头应设在接线盒内，接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密
13、暗盒均应该加装螺接以保护线路
14、光缆的机设备端预留长度一般小于5-10米,视频电缆到摄像机的预留长度不小于60CM—100CM
四、设备安装
1.作业前熟悉图纸,准确定位各系统终端设备位置。
2.搬运人员应协调配合,互相呼应。搬运时必须按顺序逐层从上往下取运,严禁从下抽拿
3。搬运设备时,必须事先观察运行上方或周围附近是否有高压线，严防碰触
4。搬运贵重设备时，必须事先观察清楚周围的情况，严防发生碰撞
5.使用手推车运输时,应平稳推行,不得抢跑,空车应让重车。卸货时,应设挡掩不得撒把倒货
6.使用汽车运输,现场道路应平整坚实,必须设专人指挥
五、成品保护
1。不要在施工屮随意剔槽打洞，破坏建筑、结构成品电缆走道穿过楼板孔或墙泂的地方，应加装铁皮框保护
2。预埋处在其他专业施工时要流人看守，以免振捣时损坏线槽。遇到损坏部分,应及
时上报处理
3.贵重设备必须拍照取证，与其他施工单位发生经济纠纷时必须上报
六、应注意的问题
1。支持物应牢固可靠,间隔距离均匀。安装后的走道应整齐一致,不得有起伏不平或歪斜现象。
2.所有的装配不得导致腐蚀及电解.
3。母线槽的始端和终端对应连接,严禁终端和终端、始ε端和始端相连
4.构成母线系统的所有配件采用非燃材料构成

施工人员签名：

施工单位项目负责人:

接收交底人： 交底人：

日期： 日期:
