山东大学模拟电子技术基础课程试卷（A卷）
2005~2006 学年 第1学期

一.    选择题：（共15分，每空1分）
1.       若要使基本放大器不失真的放大交流信号，三极管必须工作在______状态。
A. 饱和       B. 截止        C. 放大        D.击穿
2.       对功率放大电路的基本要求是在不失真的情况下得到尽可能大的______。
A. 交流输出电压      B. 交流输出功率        C. 交流输出电流      D.输出电阻
3.       要展宽放大器的通频带，应引入______；要稳定静态工作点，应引入______；要提高放大电路输出交流电流的稳定性，应引入______；要减小放大电路的输入电阻，应引入______；
A.电压负反馈  B.直流负反馈  C.电流负反馈   D.交流正反馈
E.串联负反馈  F并联负反馈   G.交流负反馈
4.       在直接耦合放大电路中，采用差动式电路的主要目的是______。
A.克服交越失真  B.抑制零点漂移  C.提高电压放大倍数  D.改变输出电阻
5.       振荡器之所以能获得单一频率的正弦波输出电压，是依靠了振荡器中的______。
A. 稳幅环节      B. 基本放大电路     C. 正反馈网络      D.选频网络

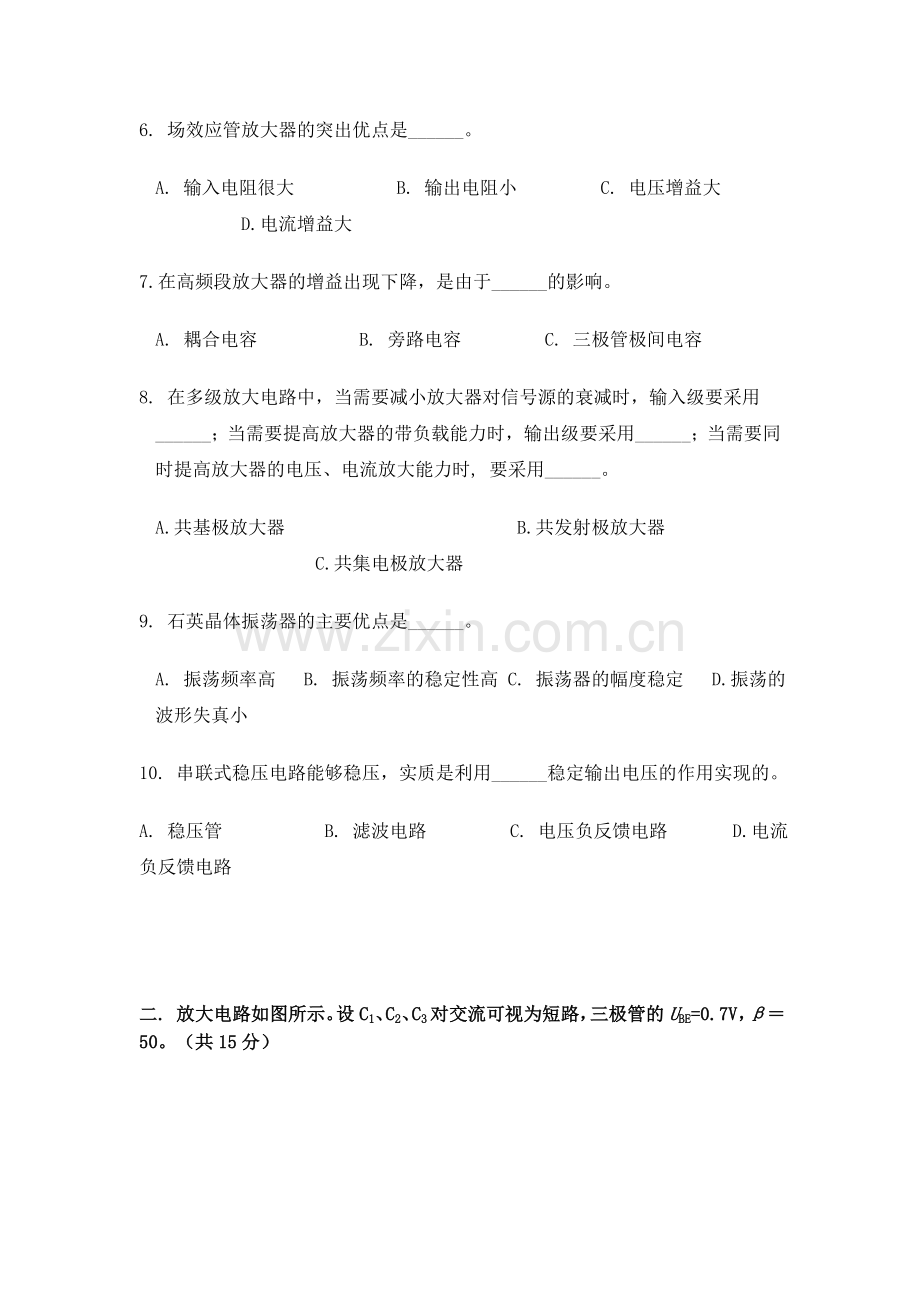

6. 场效应管放大器的突出优点是______。
A. 输入电阻很大      B. 输出电阻小     C. 电压增益大      D.电流增益大
7.在高频段放大器的增益出现下降，是由于______的影响。
A. 耦合电容      B. 旁路电容     C. 三极管极间电容
8. 在多级放大电路中，当需要减小放大器对信号源的衰减时，输入级要采用______；当需要提高放大器的带负载能力时，输出级要采用______；当需要同时提高放大器的电压、电流放大能力时, 要采用______。
A.共基极放大器             B.共发射极放大器          C.共集电极放大器
9. 石英晶体振荡器的主要优点是______。
A. 振荡频率高  B. 振荡频率的稳定性高 C. 振荡器的幅度稳定  D.振荡的波形失真小
10. 串联式稳压电路能够稳压，实质是利用______稳定输出电压的作用实现的。
A. 稳压管      B. 滤波电路     C. 电压负反馈电路    D.电流负反馈电路

二. 放大电路如图所示。设C1、C2、C3对交流可视为短路，三极管的UBE=0.7V，β＝50。（共15分）
                                     1. 求电路的静态工作点（IB、IC、UCE）。（4分）

                                   2. 画出放大器的交流小信号等效电路。（3分）

3. 求电压放大倍数；输入电阻；输出电阻。（5分）
4. 如果用示波器观察到的输出波形出现了负半周削波的失真，请指出这是什么失真？怎样做可以消除失真？（3分）

三. 多级放大电路如图所示，其中电容足够大，对交流可视为短路。请回答下列问题：
（共12分）

1. 该电路由几级放大器组成？指出各级电路的名称。（2分）
2. R、DZ、T3、Re1组成的是什么电路？起何作用？（3分）
3. 电阻Rw、电容C在电路中各起什么作用？若将Rw调至短路，会出现什么现象？（4分）
4. 忽略T5 T6的饱和压降，试求电路最大输出功率Pomax  （3分）

四. 反馈放大器如图所示，请判断出反馈类型。若电路存在交流负反馈，并设各电路均满足深度负反馈的条件，试估算其电压放大倍数。
（共14分，每个电路7分）

             图1                                     图2

五．说出各电路的名称（类型）；试判断图示各电路能否满足正弦振荡的相位平衡条件(要有判别过程)？（共12分，每个电路4分）

                 图1

                    图2                                      图3

六、下图为直流稳压电路，要求输出电压UO=24V。（共9分）

1. 请指出图中三个虚线框内电路的作用；（3分）
2. 图中有些元件的接法或参数的选择不当，请指出，给出正确的接法和参数，并简要说明理由。（6分）

七．电路如图所示，已知：R1=15 kΩ、R2=30 kΩ、R4=100 kΩ、C=10μF请问：（共15分）

1. 各运放构成何种基本运算电路（标注在图上）。写出各级运放输出与输入电压之间的关系表达式。（9分）
2.设ui1=0.1V，uI2=0.2V，试求出对应的uO1、uO2的电压值并画出uO2、uO的波形（设积分器的初始电压为0，运放的限幅值UOM =±12V）。要求准确标注各电压及时间。（6分）

八．设图中各运放为理想的，乘法器系数K=1。试写出图中uO与ui1、ui2的关系式；当ui1=5sinwt（V），ui2=2V时，画出与ui1对应的uO的波形；当ui1=5sinwt（V），ui2= -1V时，再画出与ui1对应的uO的波形。（共8分）

山东大学模拟电子技术基础课程试卷（A卷）答案

一.
1.       C ；2. B ；3. G，B，C，F ；4. B ；5. D ；6. A ；7. C ；8. C，C，B ；9. B ；10. C 。
二.
1.

2．

3.

Ri=Rb‖ rbe≈rbe＝642WW
Ro≈RC=2kW
4.       饱和失真。  增加Rb 。
三.
1.       三级放大器组成。第一级: 差动放大器；第二级：共射放大器；第三级：甲乙类互补对称功放。
2.       R、DZ、T3、Re1组成的是恒流源电路。恒流源的交流等效电阻很大，可以减小单端输出时的共模放大倍数，提高共模抑制能力，减小温度漂移。同时恒流源的直流电阻较小，不会影响电路的直流工作点。
3.       电阻Rw的作用是为T5、T6提供微小的静态偏置，使其工作在甲乙类状态，以克服交越失真。电容C对于直流开路，不会影响Rw的作用，同时交流短路，可使T5、T6管的基极获得同样幅度的交流电压，避免出现输出交流电压正、负半周不对称的现象。
        若将Rw短路，会使输出信号出现交越失真。
4.

四.
图1：反馈类型：交直流电压串联负反馈放大器。
反馈系数：
闭环电压放大倍数： ≈ =
图2：反馈类型：交直流电流串联负反馈放大器。
由电路知：
反馈系数：

闭环放大倍数：
闭环电压放大倍数：           ＝7
五.
图1：RC桥式振荡器。
运放构成同相放大器，FA=0o；当 时，FF=0o,       所以：FA+FF=0o，电路满足相位平衡条件。
图2：LC变压器反馈式振荡器。
当LC并联谐振回路谐振时，共射放大器的FA=180o； FF=0o,       所以：FA+FF=180o，电路不满足相位平衡条件。
图3：LC电容三点式振荡器。
当LC并联谐振回路谐振时，共射放大器的FA=180o； FF=180o,       所以：FA+FF=360o，电路满足相位平衡条件。
六.
1．Ⅰ：桥式整流电路，通过整流将交流信号变为单向脉动电压。
   Ⅱ：电容滤波电路，通过滤波减小脉动，得到比较平滑的接近直流的电压信号。
   Ⅲ：集成三端稳压器，通过稳压作用获得稳定的直流输出电压。
2.       二极管D2接反，U2正半周时会形成低阻通路烧坏电路。
电解电容C1接反，不能正常发挥电容的作用，应将正端接至电位高的一侧。以上两元件的正确接法是：在原位置上反过来接。
U2＝15V，不能提供足够的UC1，（UC1 –UO）不能保证三端稳压器中的调整管工作在放大状态。
正确的参数应如下设置：
UO=24V       调整管UCE≥3V       UC1≥UO+UCE=24+3=27V
UC1=(1.1~1.2) U2     考虑最坏的情况，取UC1=1.1 U2      则：U2
3.       由于运放为电压跟随器，所以：

当Rp调至0时，
当Rp调至最大时，
七.
1.       第一级（减法器）：根据叠加原理，当ui2=0，ui1作用时：
当ui1=0，ui2作用时：

第二级（过零比较器）：      当 uo1>0时，uo2＝-6V      uo1<0时，uo2＝6V
第三级（积分器）：
2.       当ui1=0.1V，ui2=0.2V时,
                 ∵uo1>0                  ∴uo2＝-6V

工作波形如图：
积分器：
当uo2＝-6V时，
  当uo＝12V时，t=2S

八.
由：     得：   uo1=2ui1     (1)
又：           uo1=K uo ui2= uo ui2           (2)
(1)    (2)两式联立求解得：
由上式可见，此电路构成除法器。并要求ui2>0（才可以构成负反馈），是两象限除法器。
当ui2＝2V时： 电路构成负反馈，除法运算关系成立
工作波形如图：

   当ui2＝-1V时：电路构成正反馈，处于非线性工作状态，整个电路变为迟滞比较器。
当uo =+6V时，uo1 = -6V，
当uo = -6V时，uo1 = +6V，
工作波形如图：（设初始uo = -6V）
