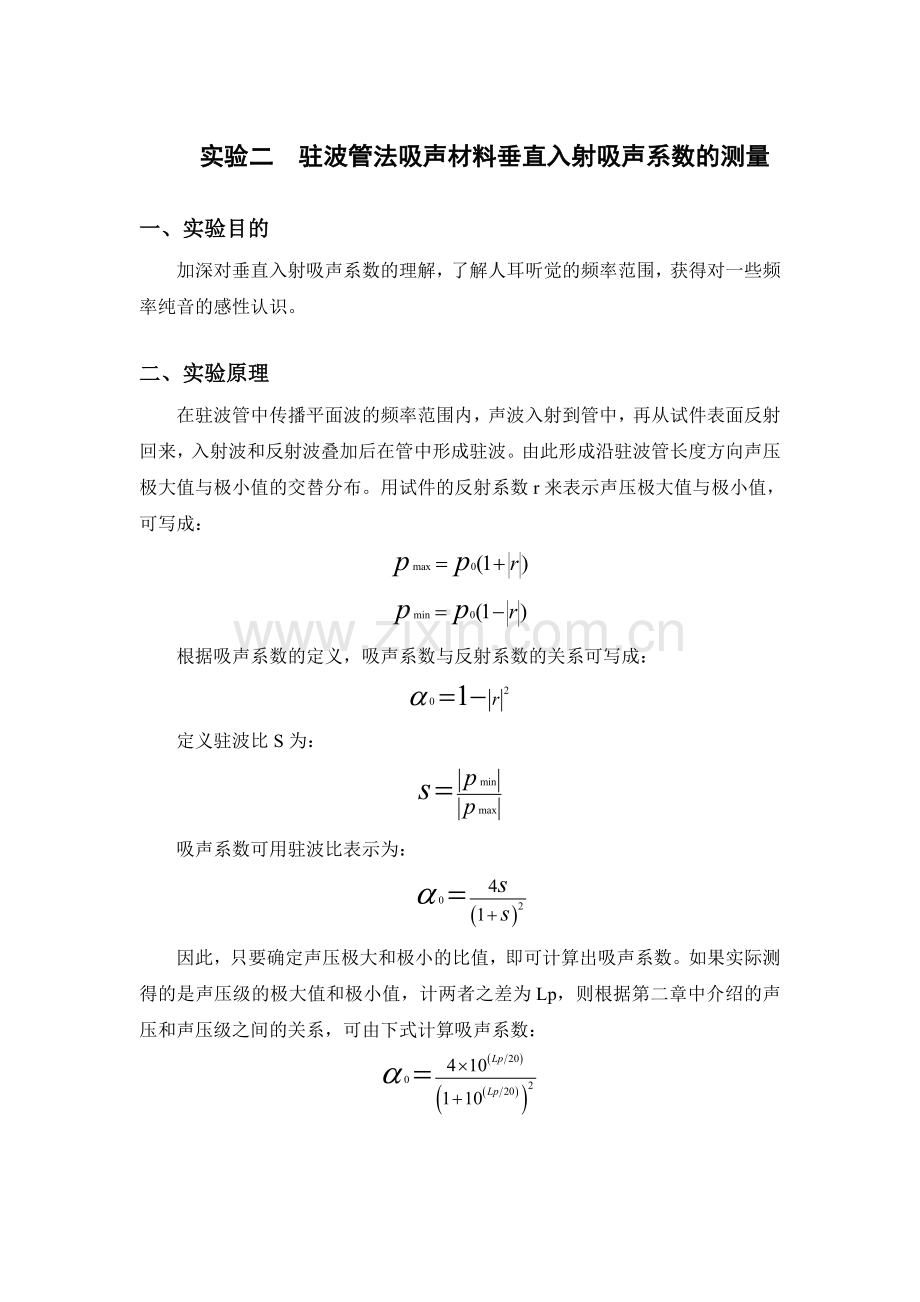

实验二驻波管法吸声材料垂直入射吸声系数的测量一、实验目的加深对垂直入射吸声系数的理解，了解人耳听觉的频率范围，获得对一些频率纯音的感性认识。二、实验原理在驻波管中传播平面波的频率范围内，声波入射到管中，再从试件表面反射回来，入射波和反射波叠加后在管中形成驻波。由此形成沿驻波管长度方向声压极大值与极小值的交替分布。用试件的反射系数r来表示声压极大值与极小值，可写成：根据吸声系数的定义，吸声系数与反射系数的关系可写成：定义驻波比S为：吸声系数可用驻波比表示为：因此，只要确定声压极大和极小的比值，即可计算出吸声系数。如果实际测得的是声压级的极大值和极小值，计两者之差为Lp，则根据第二章中介绍的声压和声压级之间的关系，可由下式计算吸声系数：三、实验仪器 AWA6122型智能电声测试仪，AWA6122A驻波管测试软件，待测吸声材料。四、实验步骤利用驻波管测试材料垂直入射吸声系数的步骤如下： a将固定驻波管的滑块移到最远处。 b移动仪器屏幕上的光标，到所要测量的频率第一个峰值处，缓慢移动固定驻波管的滑块，同时读取光标位置显示的声压级，将滑块停在声压级为一个极大值的位置。此位置即为峰值位置，输入此时滑块所在位置的刻度。 c移动仪器屏幕上的光标，到所要测量的频率第一个谷值处，缓慢移动固定驻波管的滑块，同时读取光标位置显示的声压级，将滑块停在声压级为一个极小值的位置。此位置即为谷值位置，输入此时滑块所在位置的刻度。 d移动仪器屏幕上的光标，到所要测量的频率第二个峰值位置、第二个谷值位置，或到所要测量的第三个峰值位置、第三个谷值位置、重复b，c条操作。可以测量到第二个峰谷值和第三个峰谷值。 e重复a—d操作，可以测量到各个频率点的声压级峰谷值。 f注意事项：测过数据后，光标不要返回，驻波管的瞬时数据会覆盖原有记录数据；由于扬声器密封性能不是特别好，故标尺首尾数据不要记录，避免因漏声造成的测量误差。五、实验数据及处理被测材料一：频率 1 2 3 吸声系数峰谷峰谷峰谷 31.5Hz 声级dB 距离mm 63Hz 声级dB 距离mm 125Hz 声级dB 距离mm 250Hz 声级dB 距离mm 500Hz 声级dB 距离mm 1000Hz 声级dB 距离mm 2000Hz 声级dB 距离mm 4000Hz 声级dB 距离mm 8000Hz 声级dB 距离mm 被测材料二：频率 1 2 3 吸声系数峰谷峰谷峰谷 31.5 Hz 声级dB 距离mm 63Hz 声级dB 距离mm 125Hz 声级dB 距离mm 250Hz 声级dB 距离mm 500Hz 声级dB 距离mm 1000Hz 声级dB 距离mm 2000Hz 声级dB 距离mm 4000Hz 声级dB 距离mm 8000Hz 声级dB 距离mm 六、思考题 1．计算材料的平均吸声系数？并作出材料吸声系数频率特性曲线。 2．比较不同种类吸声材料的吸声原理有何不同？
