高三第三次模拟考试电工试卷.doc

08级电子班第三次模拟电子电工考试试题
姓名_________班级_________学号______
一. 选择题(40分)
1．N型半导体中少数载流子是（ ）
A．正离子B．负离子C．空穴 D．自由电子
2．理想二极管构成的电路如题2图所示，则输出电压U0为（ ）
A．－16V B．－8V C．+8V D．+16V
3．半导体三极管处在饱和状态时是（ ）
A．e结反偏c结反偏 B． e结正偏c结正偏
C．e结反偏c结正偏 D．e结正偏c结反偏
4．测得某电路中的半导体三极管(锗管)各管脚电位如题4图所示，则该管处在
A．放大状态B．饱和状态
C．截止状态D．不能确定的状态
5．下述基本放大电路进行比较，输入电阻最低输出电阻高的是（ ）
A．共射极放大电路 B．共基极放大电路
C．共集电极放大电路 D．共源极放大电路
6．场效应管与半导体三极管进行比较，场效应管是（ ）
A．输入电阻低，无输入电流 B．电流控制器件
C．输入电阻高，热稳定性能好 D．输入电阻低，输出电阻低
7．下列哪种逻辑表达式化简结果错误：（ ）
A． A+1=A B．A＋AB＝ A C． A·1＝A D．A· A＝ A
8.OCL电路采用的直流电源是：（ ）
A．正电源 B．负电源 C．正负双电源 D．不能确定
9．为使放大电路的输出电压稳定、输入电阻增大，需引入的交流负反馈是（ ）
A．电压串联 B．电压并联 C．电流串联 D．电流并联
10．Ro是理想运放的输出电阻其特征是（ ）
A．Ro =0 B． Ro=较大 C．R o趋于∞ D． Ro与信号有关
11．集成运放作为线性应用时，电路形式一般是（ ）
A．开环 B．正反馈 C．开环或正反馈 D．深度负反馈

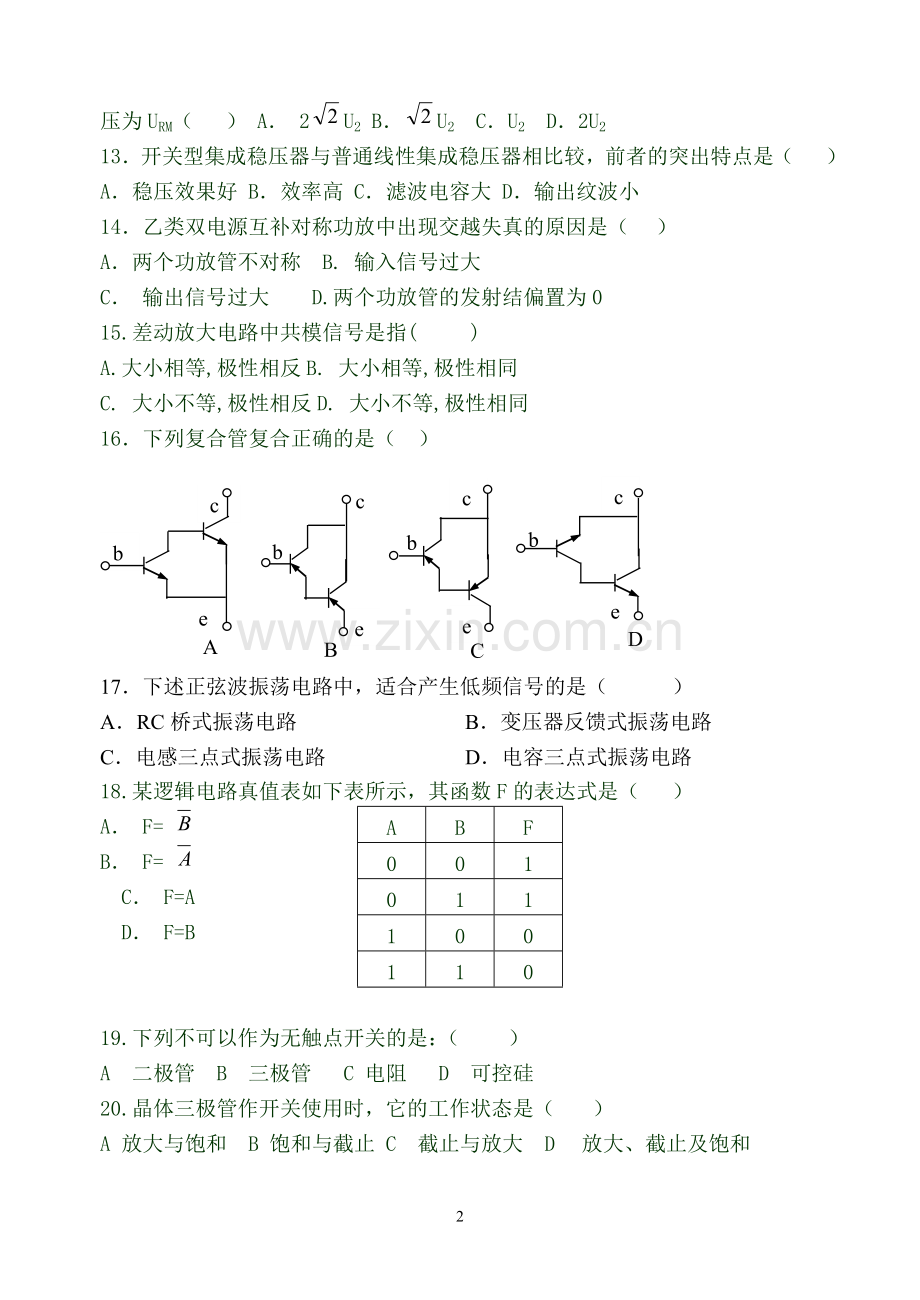

12．单相桥式整流电路，U2为变压器副边电压有效值，则二极管承受的最高反压为URM（ ） A． 2U2 B．U2 C．U2 D．2U2
13．开关型集成稳压器与普通线性集成稳压器相比较，前者的突出特点是（ ）
A．稳压效果好 B．效率高 C．滤波电容大 D．输出纹波小
14．乙类双电源互补对称功放中出现交越失真的原因是（ ）
A．两个功放管不对称 B. 输入信号过大
C． 输出信号过大 D.两个功放管的发射结偏置为0
15.差动放大电路中共模信号是指( )
A.大小相等,极性相反B. 大小相等,极性相同
C. 大小不等,极性相反D. 大小不等,极性相同
16．下列复合管复合正确的是（ ）
e
c
b

B
e
c
b

A
D
e
c
b

C

b
c
e

17．下述正弦波振荡电路中，适合产生低频信号的是（ ）
A．RC桥式振荡电路 B．变压器反馈式振荡电路
C．电感三点式振荡电路 D．电容三点式振荡电路
18.某逻辑电路真值表如下表所示，其函数F的表达式是（ ）
A
B
F
0
0
1
0
1
1
1
0
0
1
1
0
A． F=
B． F=
C． F=A
D． F=B

19.下列不可以作为无触点开关的是：（ ）
A 二极管 B 三极管 C 电阻 D 可控硅
20.晶体三极管作开关使用时，它的工作状态是（ ）
A 放大与饱和 B 饱和与截止 C 截止与放大 D 放大、截止及饱和

电工部分
一、选择题（15×2=30）
1、导线中的电流I=1.6mA，10min通过导体横截面的电荷量为（ ）
A、1.6×10-2C B、0.96C C、0.096C D、1.6C
2、在电场中P点放一点电荷－q，它所受电场力为F，关于P点电场的正确说法是（ ）
A、EP=F/q，方向与F相同 B、若取走－q，EP =0
C、若点电荷变为－2q，则EPˊ=2 EP D、EP与检验电荷无关
3、在图1所示电路中，输出电压有效值超过输入电压有效值的是（ ）

4、下列几种说法中，正确的是（ ）
A、只要交流电路的阻抗角φ为零，电路一定发生谐振
B、只要是周期性变化的量，就能够用相量表示
C、只有正弦量，才能用相量表示
5、在RLC串联电路中，当电路发生谐振时，下列几种说法正确的是（ ）
A、Q值越大通频带也就越宽
B、总电压是电容器两端电压或电感两端电压的Q倍
D、谐振时总阻抗最小，总电流最大
6、一个电源分别接上8Ω和2Ω的电阻时，两个电阻消耗的电功率相等，则电源的内阻为（ ）A、1Ω B、2Ω C、4Ω D、8Ω
7、两根平行导线通过同向电流时,导体之间相互(    )。
A. 排斥        B. 产生磁场      C. 产生涡流    D. 吸引
8、我国交流电的频率为50Hz，其周期为（ ）秒。 A．0.01            B.0.02        C.0.1                  D.0.2
9、线圈磁场方向的判断方法用（ ）。
      A.直导线右手定则    B.右手螺旋定则      C.左手定则   D.右手定则
10、一电感线圈接到f=50Hz的交流电路中，感抗XL=50Ω，若改接到f=150Hz的电源时，则感抗XL为（ ）Ω A．150       B.250           C. 10     D.60
11、在图3电路中，已知R1=5Ω，R2=10Ω，可变电阻RP的阻值在0~25Ω之间变化。A、B两端点接20V恒定电压，当滑动片上下滑动时，CD间所能得到的电压变化范围是（ ）
A、0~15V
B、2.5~15V
C、0~12.5V
D、2.5~12.5V
12、对应图7所示电路，完全正确的一组方程是（ ）

13、在同频率交流电路中，电压与电流的相位差大于零，则（ ）
A电压超前于电流 B电流超前于电压C电流与电压同相位D电流与电压反相位
14、已知工频正弦电压最大值为36V，初相位为0°，则该电压的瞬时值表达式为（ ）A． B．
C． D．
15、一只额定功率是1W的电阻，电阻值为10KΩ。则允许通过的最大电流值是
A．100A B．0.1A C．0.01A D．1A
二．判断题（15×2=30）
1、纯电阻单相正弦交流电路中的电压与电流，其瞬时值遵循欧姆定律。（ ）2、2、自感电动势的方向总是与产生它的电流方向相反。（ ）
3、正弦量可以用相量表示，所以正弦量也等于相量。（ ）
4、没有电压就没有电流，没有电流就没有电压。（ ）
5、将一根条形磁铁截去一段仍为条形磁铁,它仍然具有两个磁极.  ( )
 6、在电磁感应中,感应电流和感应电动势是同时存在的;没有感应电流,也就没有感应电动势（ ）
7、正弦交流电的周期与角频率的关系是互为倒数.  ( )
8、视在功率就是有功功率加上无功功率.  ( )
9、负载电功率为正值表示负载吸收电能,此时电流与电压降的实际方向一致.
10、电阻上的电压增大到原来的2倍时，它消耗的功率也增大到原来的2倍。
11、电阻两端的交流电压与流过电阻的电流相位相同，在电阻一定时，电流与电压成正比。 ( )
12、在RLC串联正弦交流电路中，当L＞C时，电路呈电阻性。（ ）
13、纯电感线圈直流电来说，相当于短路。   （ ）
14、降低功率因数，对保证电力系统的经济运行和供电质量十分重要。（ ）
15、功率因数越大则电路中的电流越小。 （ ）

高三第三次模拟考试电子专业电工基础试题
班级 姓名 学号
一.选择
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

二.判断
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

三、简答题（5×2=10）
1、简述支路、节点、回路和网孔的概念。

2、串联谐振的条件是什么？串联谐振时电路有哪些重要特征？

四、计算题（共35分）
1、计算下图中的电压U。（12分）

U

2、已知某发电机的额定电压为220V，视在功率为660kW。用该发电机向额定工作电压为220V、有功功率为4.4kW、功率因数为0.5 的用电器供电。（1）求发电机能供给多少个用电器？（2）若把功率因数提高到1，求能供给多少个用电器？（8分）

3、在RLC串联电路中，R=40Ω，L=223mH，C=80μF，外加电压，试求：
1）电路的阻抗Z；
2）电流的有效值I；
3）电路的有功功率P、无功功率Q、视在功率S；
4）确定电路的性质，并作出相量图；
5）写出电流的瞬时值表达式i，并求电路的功率因数。（15分）

五、技能分析题（共15分）
1、如何用万用表测量直流电流，有哪些注意事项？（7分）

2、什么叫功率因数？写出数学表达式并说明提高功率因数的意义和方法。

电子部分
一.选择题
1
2
3
4
5
6
7
8
9
10

11
12
13
14
15
16
17
18
19
20

二.判断题(30分)
1.稳压二极管在正向导通时的电流称为稳压电流。 ( )
2.理想二极管的正向电压为0，正向电阻为0，反向电流为0，反向电阻为无穷大。 （ ）
3.共射分压式放大电路中，射极旁路电容Ce可以减小电阻Re的交流损耗 ( ) 4．处于放大状态的晶体管，集电极电流是多数载流子漂移运动形成的 （ ）
5．放大电路必须加上合适的直流电源才能正常工作。 （ ）
6.只要在放大电路中引入反馈，就一定能使其性能得到改善。 （ ）
7.在运算电路中，集成运放的反向输入端均为虚地。 （ ）
8.在功率放大电路中，输出功率越大，功放管的功耗愈大。 （ ）
9.在电源电压相同的情况下，功率放大电路比电压放大电路的最大不失真输出电流大。 （ ）
10.只要满足相位平衡条件，即可产生自激振荡电路。 （ ）
11.集成运放实质上是一个高放大倍数的直流放大器。 （ )
12. 甲乙类功放的工作点设置得合适,可以完全消除交越失真。 ( )
13. OTL功放电路静态时功放管处于微导通状态。 ( )
14. 可控硅由导通转向阻断，去掉控制极电压即可。 （ ）
15．逻辑“1”大于逻辑“0”。 （ ）
三.简答题(12分)
1. 化简Y=BC+D+CDE+ABC+CD

2.用万用表测试单向晶闸管的三个电极？

四．分析计算
1．放大电路如题27图所示，知UCC=12V，RB1=90KΩ，RB2=30 KΩ，RC=3KΩ，RE=2KΩ，RL=6KΩ，UBE=0.6V，β=60，试：
（1）估算静态工作点ICQ，IBQ，UCEQ；
（2）计算电压放大倍数；（12分）

2.理想运放构成的电路如题29图所示。（10分）
(1)指出理想运放构成何种运算电路；
(2)写出u0与ui1和ui2的关系式；
(3)知R1=20KΩ，RF=80KΩ，求R2值。

3. 已知该电路振荡平衡时，(1)指出图示振荡电路的名称；
(2) R=1KΩ，C=1uF求出该电路振荡频率f0；
(3) 若R1=2KΩ求RF的大小。（10分）

五．技能题
1．已知图a中电源E＝5V，信号ui＝10sinωt (V)，试在图b中画出uo的波形，并标出幅值。设二极管导通时的压降和导线的电阻忽略不记。（6分）
图a
图b

2．若变压器次级输出电压为U2=20V,设经过桥式整流和电容滤波后，已知稳压管 Uz=5V,使输出U0=12V，UBE1=UBE2=0.7V时,（10分）
Uo
RP
R2
R1
R3
RC
Ui
VT2
VT1
VD
图7-2
(1)估算三极管V1和V2各个管脚的电位.

(2)若调整管断路,分析结果.

12
