PCB环境设置
TOOLS-PREFERENCES-Options
1、Editing options
Online DRC：设置当用户进行PCB设计时，系统会自动进行在线设计规则检查；
Snap To Center：设置当用户移动元件封装或字符串时，光标自动移动其参考点；
Extend Selection：当用户选择新的电路板组件时，系统不取消对原来组件的选择；
Remove Duplicate：当出现重叠图件时，系统会自动删除重叠的图件；
Confirm Global Edit：当用户进行整体编辑时，系统会自动弹出确认对话框；
Protect Locked Object：在对象选中后，系统自动保护锁定对象；
2、Autopan options（自动移动）
Style：边移功能
a、 Disable：取消
b、 RE-Center：光标移动到编辑区边缘时，将光标所在位置坐标作为新的编辑区中心；
c、 Fixed Size Jump：光标移动到编辑区边缘时，将以Step的设置值为移动量向未显示区域移动；
d、 Shift Accelerate：光标移动到编辑区边缘时，如果Shift Step 选项的设定值大于Step选项的设定值，将以Step选项的设定值为移动量向未显示区域移动；
e、 Shift Decelerate：光标移动到编辑区边缘时，如果Shift Step 选项的设定值大于Step选项的设定值，将以Shift Step选项的设定值为移动量向未显示区域移动；
f、   Ballistic：光标移动到编辑区边缘时，越往编辑区边缘移动，移动速度越快；
g、 Adaptive：
Speed：速度（Mils/Sec /   Pixels/Sec）
3、Polygon Repour：是否让多边形填充的绕过焊盘
Never：从不显示；
Threshold：按门限值显示；
Always总是显示；
4、Interactive routing
Mode（系统在交互布线时会自动进行布线）
a、Ignore Obstacle：忽略障碍；
b、Avoid Obstacle：避开障碍；
c、Push Obstacle：推进障碍；
Plow Through Poly：对布线障碍的检测方法是使用多边形进行检测；
Automatically Remove：自动删除
5、Component drag：元件拖动模式
mode：
None：只拖动元件本身；
Connected Tracks：拖动时，该元件上的导线也随之移动；
Others
Rotation Step：旋转角度；
Undo/Redo：操作撤消次数；
Cursor Type：鼠标类型；
Convert Special String：转换特殊字符串功能；
Highlight in Full：高亮显示所有网络；
Use Net Color For Highlight：被选中的网络采用网络颜色；

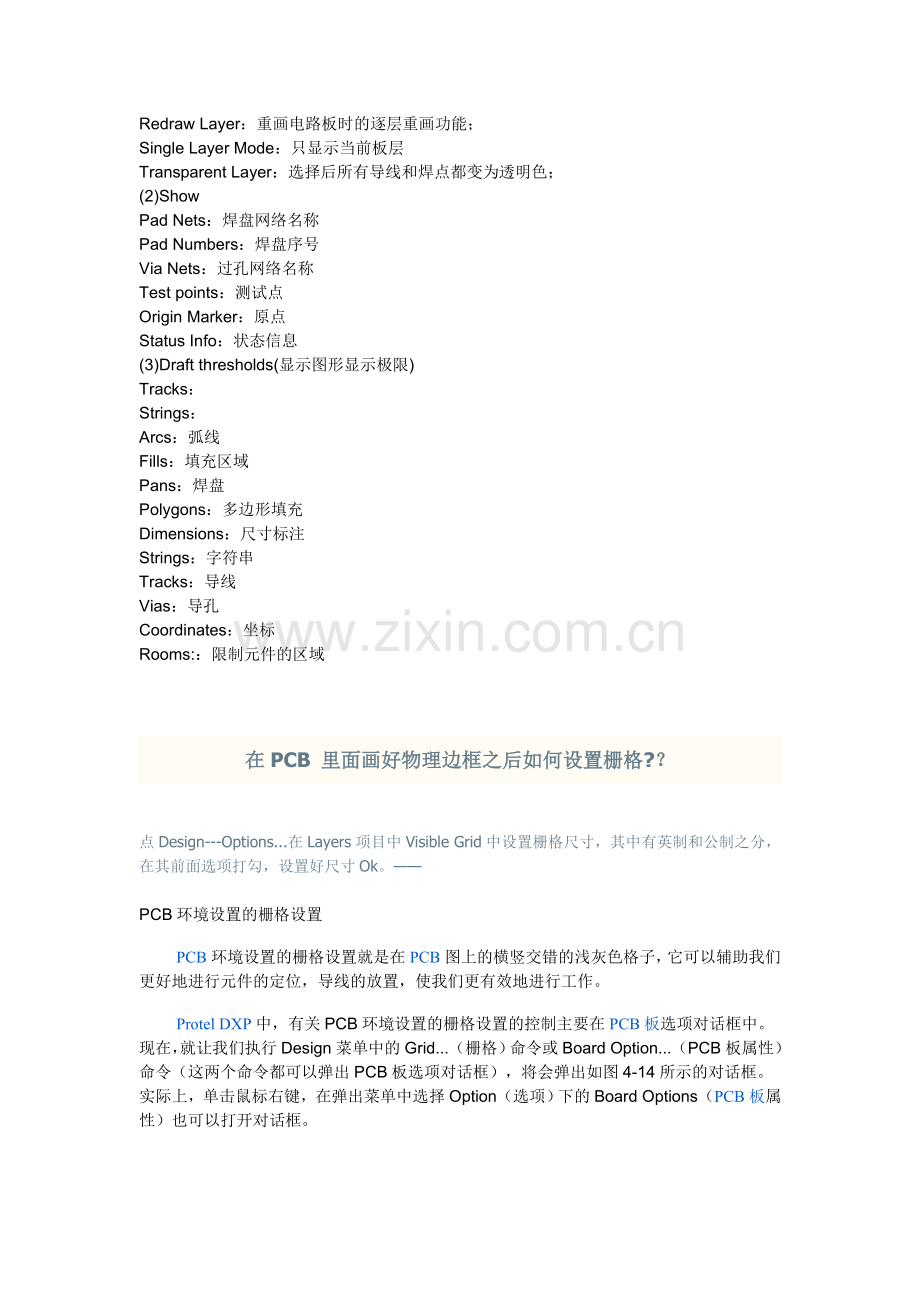

Redraw Layer：重画电路板时的逐层重画功能；
Single Layer Mode：只显示当前板层
Transparent Layer：选择后所有导线和焊点都变为透明色；
(2)Show
Pad Nets：焊盘网络名称
Pad Numbers：焊盘序号
Via Nets：过孔网络名称
Test points：测试点
Origin Marker：原点
Status Info：状态信息
(3)Draft thresholds(显示图形显示极限)
Tracks：
Strings：
Arcs：弧线
Fills：填充区域
Pans：焊盘
Polygons：多边形填充
Dimensions：尺寸标注
Strings：字符串
Tracks：导线
Vias：导孔
Coordinates：坐标
Rooms:：限制元件的区域

在PCB 里面画好物理边框之后如何设置栅格?？

点Design---Options...在Layers项目中Visible Grid中设置栅格尺寸，其中有英制和公制之分，在其前面选项打勾，设置好尺寸Ok。——

PCB环境设置的栅格设置
PCB环境设置的栅格设置就是在PCB图上的横竖交错的浅灰色格子，它可以辅助我们更好地进行元件的定位，导线的放置，使我们更有效地进行工作。
Protel DXP中，有关PCB环境设置的栅格设置的控制主要在PCB板选项对话框中。现在，就让我们执行Design菜单中的Grid...（栅格）命令或Board Option...（PCB板属性）命令（这两个命令都可以弹出PCB板选项对话框），将会弹出如图4-14所示的对话框。实际上，单击鼠标右键，在弹出菜单中选择Option（选项）下的Board Options（PCB板属性）也可以打开对话框。

在这个对话框里，我们可以对Measmeruent Unit（ 测量单位）、Snap Grid（光标捕捉栅格）、Component Grid（元件栅格）、Electrical Grid（电气栅格）、Visible Grid（可视栅格）Sheet Position（图纸参数）进行设定，还可以对显示图纸和锁定原始图纸等选项进行选择。各项的具体功能及设置如下：
1 Measruement Unit:设定测量单位。可供选择的有公制（Metric）和英制（Imperial）两种，在这里显示的是我们在PCB板制作向导中设定的英制单位Imperial。

2 Snap Grid:光标捕捉栅格。指的是光标捕获图件时跳跃的最小栅格。
3 Component Grid:元件栅格。指的是元件移动的最小栅格，它可以使元件排列整齐。在这里设定值为20mil。
4 Electrical Grid:电气栅格。辅助绘画原理图的工具。可以捕捉到栅格间距附近的图元，并以栅格大小为步长进行移动。在这里，不采用电气栅格。
5 Visible Grid:可视栅格。可以在图纸上看到的栅格。在这里设定两层可视栅格，第一层为100mil，第二层为1000mil。栅格采用线表示。
在选择栅格的大小时，Protel DXP提供了一些标准的间距，只需单击各个栅格大小编辑框的下拉按钮就可以看到，如图4-15所示。
另外，在板层颜色设定对话框（如图4-16所示）中，也有选项控制栅格的显示。

其中Visible Grid 1选项和Visible Grid 2选项可以控制栅格的颜色和显示状态。我们一般将Grid 1设置成为浅色，将Grid 2设置成为稍深的颜色，两者都设置成可视状态（即在Show栏中打勾）。

这样设定完成后，整张图纸就变成了如图4-17所示的模样。
