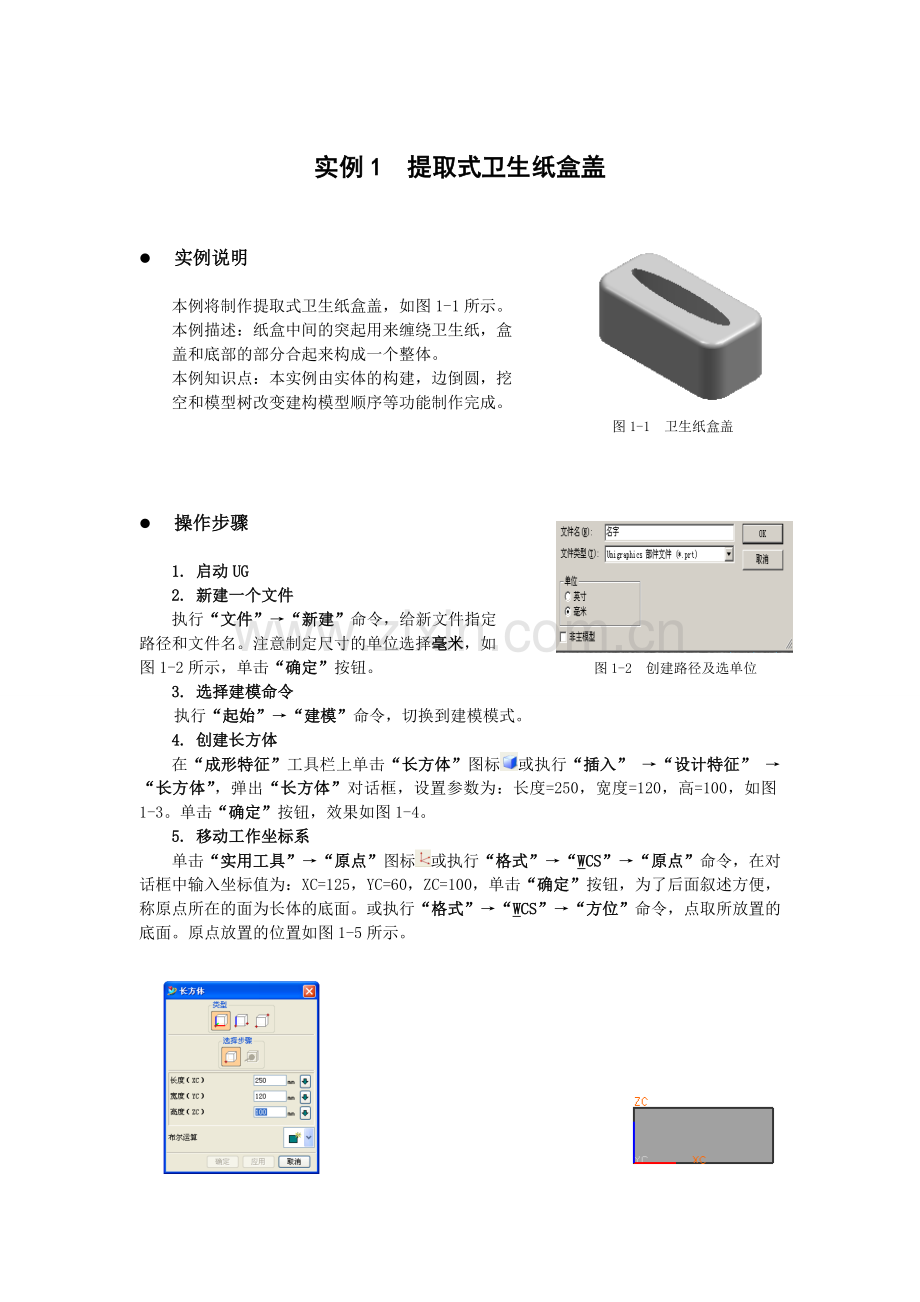

实例1 提取式卫生纸盒盖

l 实例说明

本例将制作提取式卫生纸盒盖，如图1-1所示。
本例描述：纸盒中间的突起用来缠绕卫生纸，盒
盖和底部的部分合起来构成一个整体。
本例知识点：本实例由实体的构建，边倒圆，挖
空和模型树改变建构模型顺序等功能制作完成。
图1-1 卫生纸盒盖

l 操作步骤

1. 启动UG
2. 新建一个文件
执行“文件”→“新建”命令，给新文件指定
路径和文件名。注意制定尺寸的单位选择毫米，如
图1-2所示，单击“确定”按钮。 图1-2 创建路径及选单位
3. 选择建模命令
执行“起始”→“建模”命令，切换到建模模式。
4. 创建长方体
在“成形特征”工具栏上单击“长方体”图标或执行“插入” →“设计特征” →“长方体”，弹出“长方体”对话框，设置参数为：长度=250，宽度=120，高=100，如图1-3。单击“确定”按钮，效果如图1-4。
5. 移动工作坐标系
单击“实用工具”→“原点”图标或执行“格式” →“WCS” →“原点”命令，在对话框中输入坐标值为：XC=125，YC=60，ZC=100，单击“确定”按钮，为了后面叙述方便，称原点所在的面为长体的底面。或执行“格式” →“WCS” →“方位”命令，点取所放置的底面。原点放置的位置如图1-5所示。

图1-3 设置长方体参数 图1-4 绘制的长方体 图1-5 坐标系的位置
6. 创建边倒圆
单击“特征操作”工具条上的“边倒圆”图标或执行“插入” →“细节特征” →“边倒圆”命令，弹出的对话框如图1-6所示。在对话框中设置R值为30，左击欲进行边倒圆的直线，如图1-7所示，单击“确定”按钮，效果如图1-8所示。单击“边倒圆”图标或执行“插入” →“细节特征” →“边倒圆”命令，在对话框中设置R为10，在选择意图里设置为“面的边”，如图1-9。单击长方体底面，所有边被选中，如图1-10。单击“确定”按钮，如图1-11所示。

图1-6 边倒圆对话 图1-7 选择边倒圆的边

图1-8 边倒圆实体 图1-9 设置边倒圆对话框

图　1-10 选择被倒圆角的面 图1-11 边倒圆后实体

8. 绘制椭圆
单击“曲线”工具上→“椭圆”或执行“插入” →“曲线” →“椭圆”命令，系统将打开点构造器对话框，单击“重置”按钮，单击“确定”按钮。这时系统将打开椭圆参数设置对话框，设置为：长半轴：100，短半轴：20，起始角：0，终点角度：360，旋转角度：0，如图1-12，单击“确定”按钮。在实体的底面就画确定了一个椭圆，如图1-13所示。

图1-12 设置椭圆参数 图1-13 剖面椭圆

9. 创建拉伸
单击“成形特征”工具条上的“拉伸” 图标或执行“插入” →“设计特征” →“拉伸”命令，打开拉伸对话框，如图1-14，左击绘好的椭圆，在拉伸对话框中单击“反向”按钮，设置参数为：起始值：0，终止值：80，如图1-15。设置布尔操作为“求减”，单击“确定”按钮，效果如图1-16所示。

图 1-14 拉伸对话框 图1-15 选中椭圆效果图 图1-16 拉伸减后实体

10． 创建外壳
单击“特征操作”工具条上的“外壳” 图标或执行“插入” →“偏置/比例” →“外壳”命令，设置厚度1.5，在选择意图里设置“单个面”，单击选择要挖空的面，如图1-17。单击“确定”按钮，完成了挖空操作，效果如图1-18所示，最后隐藏曲线。实体最终效果如图1-1所示。

图1-17 被选的挖空面 图1-18 挖空后的实体
