液压脉冲试验机
一、产品简介
SUP液压脉冲试验机配备思明特增压泵，最大试验压力25Mpa，压力可调，采用思明特数据采集软件，实时显示压力曲线，打印中英文报告，主要用于各型号的管件、阀门、胶管、容器等设备的液压脉冲试验及出厂检测。该试验台作为脉冲压力下疲劳寿命的主要设备，对保证其质量和提高其可靠性有重要作用。可对试验压力，试验温度，试验次数等参数进行控制。
整个控制系统采用工业控制计算机＋传感器开关控制模式＋二次控制仪表系统，并对所有的开关量进行闭合监控，并采用逻辑关系，保证系统的安全和可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。

二、实验过程步骤
1.连接被测件。
2.调整环境温度与被测件内部注油温度。

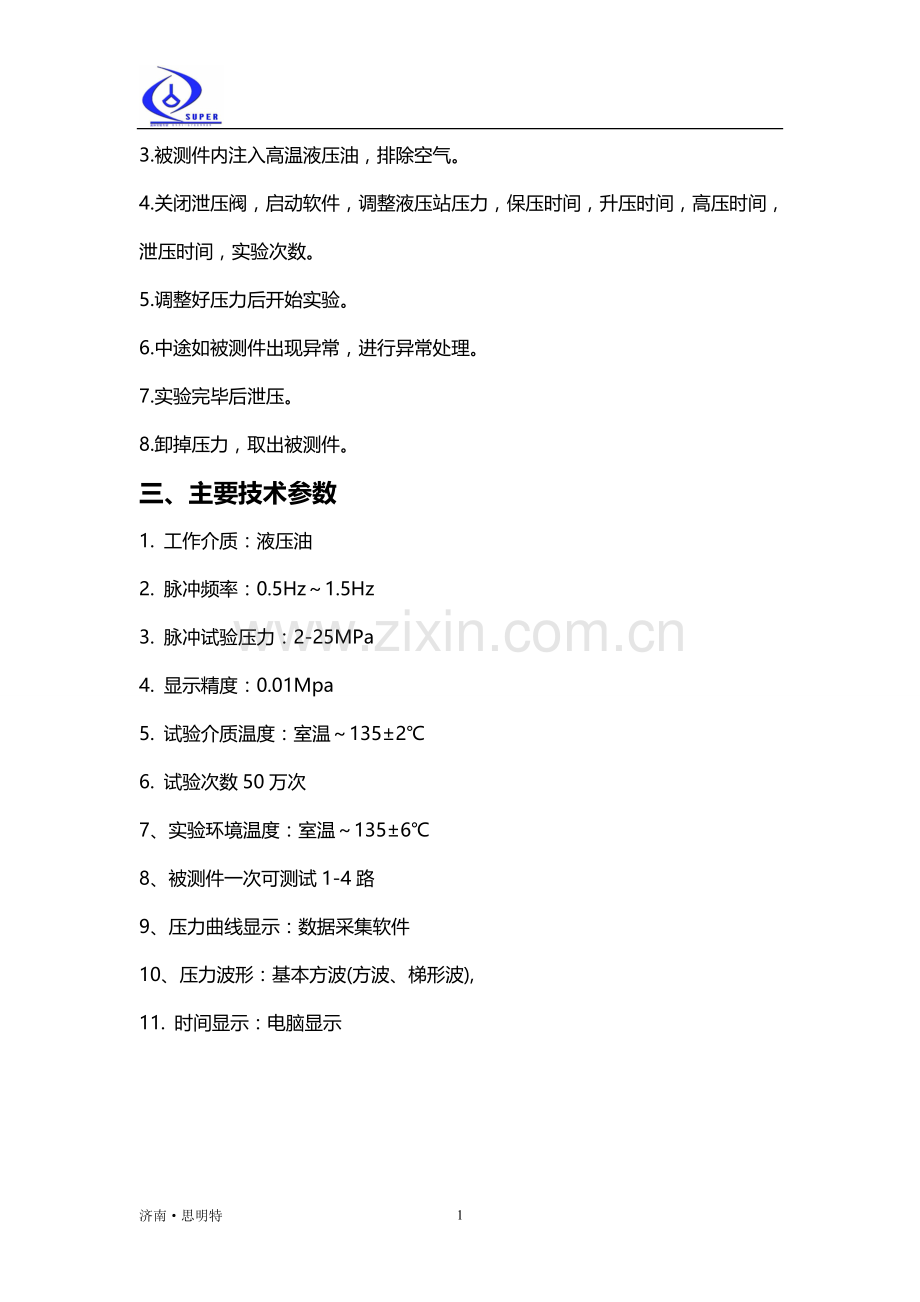

3.被测件内注入高温液压油，排除空气。
4.关闭泄压阀，启动软件，调整液压站压力，保压时间，升压时间，高压时间，泄压时间，实验次数。
5.调整好压力后开始实验。
6.中途如被测件出现异常，进行异常处理。
7.实验完毕后泄压。
8.卸掉压力，取出被测件。
三、主要技术参数
1. 工作介质：液压油
2. 脉冲频率：0.5Hz～1.5Hz
3. 脉冲试验压力：2-25MPa
4. 显示精度：0.01Mpa
5. 试验介质温度：室温～135±2℃
6. 试验次数50万次
7、实验环境温度：室温～135±6℃
8、被测件一次可测试1-4路
9、压力曲线显示：数据采集软件
10、压力波形：基本方波(方波、梯形波),
11. 时间显示：电脑显示

四、液压脉冲试验机的特点
1. 试验次数50万次，可根据要求定制
2. 内部采用保温层，可以控制环境温度与液体温度。
3. 被测件一次可测试1-4路
4. 可以实时显示压力曲线，计算机控制升压速率，试验完毕后可以打印试验报告。
5. 拆卸被试管路后的泄漏介质自动回收；
6. 可进行各种异常状况的处理，包括温度，压力，电等异常情况。
7. 采用伺服控制技术,可以精确控制压力.
8. 试验时可以自由设定运行周期次数要求，当达到要求时可以自动停止试验；
9. 技术先进，结构设计合理。外型美观大方的特点。
10. 试验时外部可以观察试样试验情况，观察窗设有保护装置；
11. 计算机数据采集处理，打印输出环境温度、脉冲次数和脉冲压力波形；
五、 产品图及原理图

六、售后服务
思明特品牌产品自发货之日起一年内对于由于材料和制造问题引起的原始缺陷实行保修。客户可以将认为具有原始缺陷的产品还给工厂进行维修或更改，对经工厂检查后证实使用问题是由原始缺陷引起的退件，将给予免费更换或维修，保修期内的退件在退运前请先征得工厂的同意。材料返回需提供购货日期、产品编号、型号、退货原因或其他相关数据必须保修申请文件中列出，以便及时将退件或更换件退回给客户。
