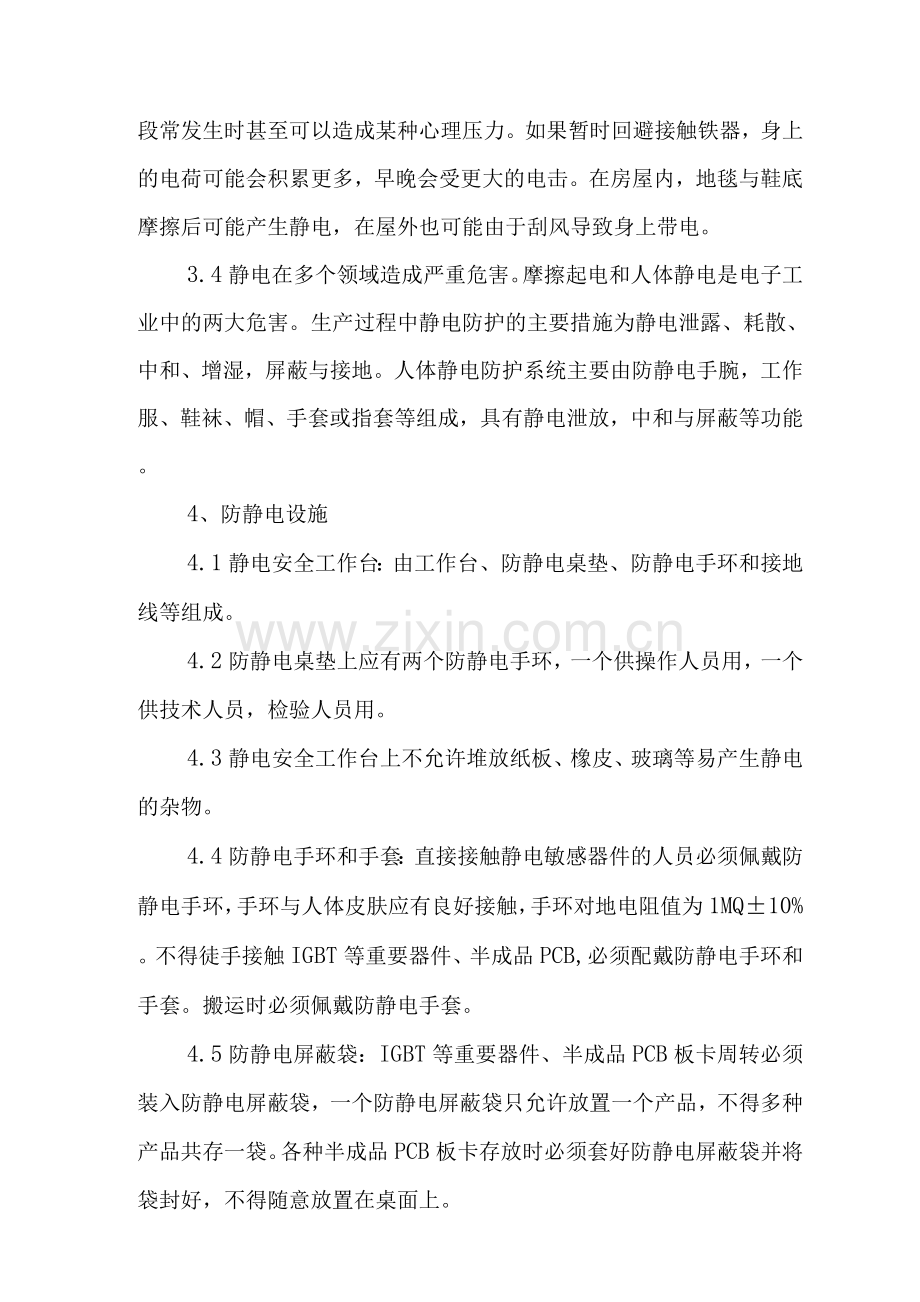

变流器公司防静电措施制度 1、目的为了确保静电敏感器件在检验、组装、搬运、包装、存储过程中不造成静电损伤，特制定此管理制度。 2、适用范围公司全体生产员工以及其他操作人员。 3、静电的定义 3.1静电就是物体表面过剩或不足的静止电荷。静电大多数通常是由于摩擦和分离造成的，当两个不同的物体相互接触并且相互摩擦时，一个物体的电子转移到另一个物体，就因为缺少电子而带正电，而另一个得到一些剩余电子的物体带负电。 3.2静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等。静电的特点是高电压、低电量、小电流和作用时间短；人体自身的动作或与其他物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压，几千伏甚至几万伏。产生可以听见"嘀哒"一声的放电需要累积大约20伏的电荷，而30伏可以感觉小的电击，50伏可以看见火花。平时可能体会不到，人走过化纤的地毯静电大约是350伏，翻阅塑料说明书大约70伏，甚至工人在台上的自然移动所形成的摩擦都可产生4~60伏。对于一些敏感仪器来讲，这个电压可能会是致命的危害。 3.3人们在日常生活里，有时由于穿着、气候、摩擦等原因，常常导致身体积累静电，而突然碰处金属时，就会招受电击的疼痛感，某阶段常发生时甚至可以造成某种心理压力。如果暂时回避接触铁器，身上的电荷可能会积累更多，早晚会受更大的电击。在房屋内，地毯与鞋底摩擦后可能产生静电，在屋外也可能由于刮风导致身上带电。 3.4静电在多个领域造成严重危害。摩擦起电和人体静电是电子工业中的两大危害。生产过程中静电防护的主要措施为静电泄露、耗散、中和、增湿，屏蔽与接地。人体静电防护系统主要由防静电手腕，工作服、鞋袜、帽、手套或指套等组成，具有静电泄放，中和与屏蔽等功能。 4、防静电设施 4.1静电安全工作台：由工作台、防静电桌垫、防静电手环和接地线等组成。 4.2防静电桌垫上应有两个防静电手环，一个供操作人员用，一个供技术人员，检验人员用。 4.3静电安全工作台上不允许堆放纸板、橡皮、玻璃等易产生静电的杂物。 4.4防静电手环和手套：直接接触静电敏感器件的人员必须佩戴防静电手环，手环与人体皮肤应有良好接触，手环对地电阻值为1MQ±10%。不得徒手接触IGBT等重要器件、半成品PCB,必须配戴防静电手环和手套。搬运时必须佩戴防静电手套。 4.5防静电屏蔽袋：IGBT等重要器件、半成品PCB板卡周转必须装入防静电屏蔽袋，一个防静电屏蔽袋只允许放置一个产品，不得多种产品共存一袋。各种半成品PCB板卡存放时必须套好防静电屏蔽袋并将袋封好，不得随意放置在桌面上。 4.6进入工作区的人员必须穿工作鞋。穿普通鞋的人员应使用鞋套并避免直接接触静电敏感器件。 4.7生产场所使用的焊接工具、各种仪器、设备等，都应设良好的接地线。 4.8所有电子元件及组件在其存储、转运过程中均必须采取合适的静电防护措施，使用防静电周转车必须可靠接地。 5防静电基本要求 5.1静电防护的基本原则抑制静电荷的积聚；迅速、安全、有效地消除已经产生的静电荷。 5.2防静电工作区场地地面材料禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板。应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地。允许使用经特殊处理过的水磨石地面，如事先敷设地线网、渗碳或在地面喷涂抗静电剂等。接地防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Q。防静电地线不得接在电源零线上，不得与防雷地线共用。使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。湿度控制防静电工作区的环境相对湿度控制在40%-70%。在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂，以增加环境湿度。 6防静电标志 6.1防静电工作区域标志为黄黑相间或黄白相间的斜条纹，宽度为5~10cm （图1）。图1 6.2防静电标志应符合GJB1649的规定，如图2和图3 所示。图2图3 7管理与维护 7.1静电防护操作的基本原则所有静电敏感元器件及其部件的操作都必须在静电安全工作台上进行；进入防静电工作区的所有电子元器件都应视为静电敏感元器件来对待；贮存、运输静电敏感元器件及其部件时，应妥善进行防静电包装。拒绝接收未包装在静电防护容器里的静电敏感元器件。 7.2当需要把静电敏感元器件及其部件从静电防护容器中取出时，必须在静电安全工作台上进行，并遵守以下事项: 操作人员必须穿防静电工作服。戴上防静电手环，手环的金属部分必须与皮肤有良好的接触并将手环接入可靠的防静电接地系统中。手拿静电敏感元器件时，应避免接触其引线和接线点。服装、图纸资料等物品不得接触静电敏感元器件。操作时应尽量减少对静电敏感元器件及其部件的接触次数。在任何场合均不允许未采取防静电措施的人员接触静电敏感元器件及其零部件。 7.3防静电设施的维护检查防静电手环、工鞋测试产品组装、测试人员每天使用“人体ESD设备综合测试仪”测试一次。测试结果记录在《JH1501B人体ESD装备综合测试仪登记表》中。测试步骤：a,将测试仪的电源开关置于ON、并接通电源。上双脚踏在测试仪器的底座上（两只脚分别踏在底座的左右脚标识上）c.戴好防静电手腕，并将其插入手腕带接线上。d.用一个手指按住测试面板中间的测试按钮3秒钟。e.观察三个“PASS"绿灯是否全亮，若有一只鞋测试或手环不通过，则相应位置会亮红灯并发出报警音，如：左脚测试不通过则左侧的红灯会亮，HIGH灯亮表示左脚电阻大,若LOW灯亮则表示左脚鞋子的电阻低。f・若测试不通过则更换防静电鞋、防静电手环，重新测试。详见表1。接地状态测试每周由工艺负责测试接地状态一次，测量点为各工作台的接地点与AC电源的L点，要求两点之间的电压为220V±10%。测试结果记录在《接地状态测试记录表》中。如测试不合格，需检查工作台的接地线是否连接良好，对松动的位置进行焊接，重新测试。详见表1。防静电工作台垫、防静电底板、防静电周转箱、周转车、防静电屏蔽袋的测试。由设备管理人员负责，每季度组织第三方检测局检测一次，详见表1。防静电教育：对组装人员及相关操作人员每年进行两次防静电知识、防静电操作的教育及训练。防静电教育的内容包括静电的产生、静电放电原因及其产生的危害、防静电方法、防护包装及防静电操作规程等。防静电教育须列入操作人员上岗培训教育及考核内容之一。 8附件表1 检查频次项目名称标准图片检查方式检查比率负责人仪器每天静电衣穿着情况穿着整齐。目视 1% 组长 7 一次静电鞋、手环测试绿色区灯亮为OK。测试 1% 工艺人体综合测试仪静电手环佩戴情况手环手腕带金属铁片紧贴皮肤，使用鄂鱼夹牙齿部分接静电接地线金属部位。目视 1% 组长静电皮接地情况上班前检查接地情况，每张静电皮均需使用1MO的黄扣黑线的接地线接地。 / i Am 目视 1% 组长每周一次接地线检测检查各工位、工作台是否可靠接地，测量点为各工位的接地点与AC电源的L点，要求两点之间的电压为220V±10%。测试 1% 工艺万用表每季度一次静电皮表面电阻测试表面电阻105-109 O,摩擦静电压<1V,每张静电皮需检测三个点。 •XltK* «!<«|~-I « ) 测试 1% 外检重锤式表面电阻测试仪、静电压测试仪静电皮对地电阻测试对地电阻105-109 O,摩擦静电压 <1V,每张静电皮测试 1% 外检重锤式表面电阻测试 8 需检测三个点。仪、静电压测试仪静电地表面电阻105-109 测试 1% 外重锤式板表面 O,每1平方米 y__l 检表面电电阻测随机抽检3个点. |— Wr'M" —J 阻测试试仪、静电压测试仪静电地板系统对地电阻105-109 O,每1平方米 vcCiUR*j /TtCU 测试 1% 外检重锤式表面电电阻测随机抽检3个点. 阻测试试仪、静电周表面电阻104-109 测试 10% 外重锤式转设施 O,摩擦静电压检表面电（静电 <1V,每个均需检阻测试箱、盒、测2个点。仪、静托盘、电压测框、架、试仪台车、架、小推车等）相关性能抽测静电包静电屏蔽袋表面电测试 10% 外重锤式装材料阻在检表面电相关性阻测试能抽测 O。仪、静 9 电压测试仪本制度由制造部负责解释，自发布之日起施行。 10
