凸透镜成像规律导学案1.doc

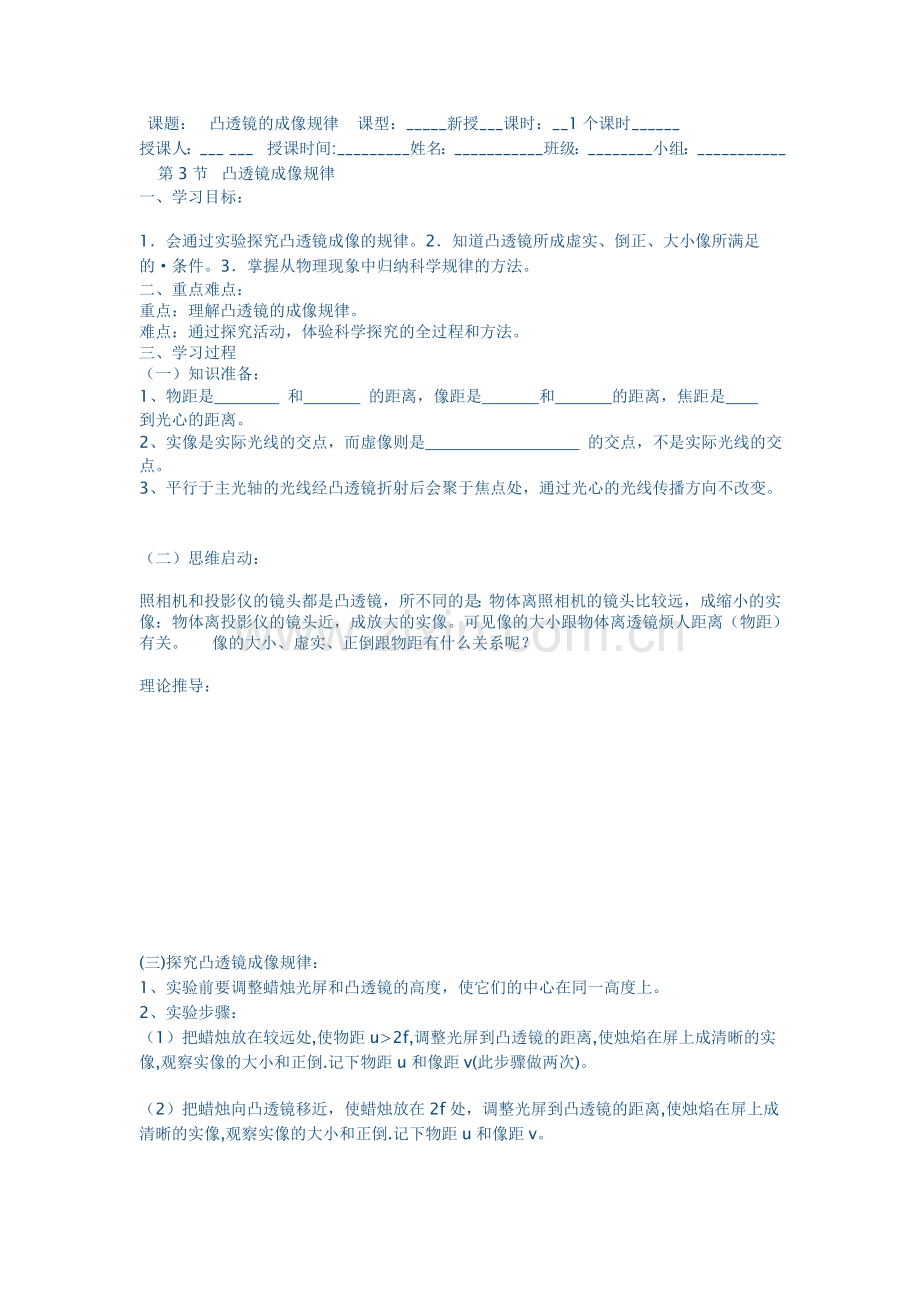

课题：  凸透镜的成像规律   课型：_____新授___课时：__1个课时______
授课人：___ ___  授课时间:_________姓名：___________班级：________小组：___________
   第3节  凸透镜成像规律
一、学习目标：
1．会通过实验探究凸透镜成像的规律。2．知道凸透镜所成虚实、倒正、大小像所满足的·条件。3．掌握从物理现象中归纳科学规律的方法。
二、重点难点：
重点：理解凸透镜的成像规律。
难点：通过探究活动，体验科学探究的全过程和方法。
三、学习过程
（一）知识准备： 1、物距是 和 的距离，像距是 和 的距离，焦距是 到光心的距离。 2、实像是实际光线的交点，而虚像则是 的交点，不是实际光线的交点。 3、平行于主光轴的光线经凸透镜折射后会聚于焦点处，通过光心的光线传播方向不改变。
（二）思维启动：
照相机和投影仪的镜头都是凸透镜，所不同的是：物体离照相机的镜头比较远，成缩小的实像：物体离投影仪的镜头近，成放大的实像。可见像的大小跟物体离透镜烦人距离（物距）有关。 像的大小、虚实、正倒跟物距有什么关系呢？
理论推导：

(三)探究凸透镜成像规律：
1、实验前要调整蜡烛光屏和凸透镜的高度，使它们的中心在同一高度上。
2、实验步骤： （1）把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)。
（2）把蜡烛向凸透镜移近，使蜡烛放在2f处，调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v。
（3）蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)。
（4）继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒。记下物距u和像距v(像距只需估测)(此步骤做两次)。
（5）把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律。
3、数据收集：根据计划进行实验探究，并把现象和数据填在表格中。
物距与焦距的关系  物距u/cm 像距v/cm 像距于焦距的关系 像的性质
u>2f
U>2f
u=2f
f>u>f
2f>u>f
U<f
U<f
4、分析数据得出结论：
（1）像的虚实: 当物体放在_____________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.  点是成实像和虚像的分界点
（2）像的大小: 当物体放在______________时,凸透镜成的像是缩小的实像；当物体放在_______________时,凸透镜成的像是放大的实像；成实像时， 点是成放大像和缩小像的分界点. _____缩小的虚像(填“有”或“没有”)
（3）像的正倒: 凡是实像都是 （填“正立”或“倒立”）的，且在光屏上  （填“能”或“不能”）承接到像；凡是虚像都是 （填“正立”或“倒立”）的，且在光屏上 （填“能”或 “不能”）承接到像。成实像时，像和物在凸透镜的 （填“同侧”或“异侧”） ；成虚像时，像和物在凸透镜的 （填“同侧”或“异侧”）。
（4）当物体逐渐向凸透镜移近时,物体所成的实像逐渐_____,且像离凸透镜的距离逐渐_____(填“变大”或“变小”)。
四、巩固训练：
1．一束平行光正对凸透镜照射时，在离透镜15cm处的光屏上得到一个亮点，那么当物体位于透镜前35cm处时，在透镜的另一侧可得到 (      )
A．倒立缩小的实像          B.倒立放大的实像
C．正立放大的虚像          D.正立缩小的虚像
2．已知凸透镜的焦距为10厘米，物体离开凸透镜的距离为15厘米，那么所成像是（   ）
A.倒立缩小的实像        B.倒立放大的实像
C.正立缩小的像          D.正立放大的像
3． 在“研究凸透镜成像”实验中
(1)实验所需的主要器材有光具座、___________、___________、___________。
(2)把凸透镜、光屏、蜡烛放在一条直线上，要调整________和________的高度，使它们的中心大致在______________。
(3)把烛焰放在距凸透镜2倍焦距以外，移动光屏时，眼睛要观察________，一直到光屏上出现______________为止，这时光屏上成的是________、________的实像。
(4)如果保持凸透镜位置不变，先后把烛焰放在图中a、b、c、d各点，分别调整光屏的位置，则烛焰放在_______点时，光屏上的像最小
;烛焰放在 点,光屏上的像最大;
把烛焰放在 点,光屏上不出现烛焰的像；
把蜡烛放在_______点，光屏上的像距镜最远。
如果将烛焰从a点移到c点，则像到透镜的距离 ，像的大小 （填“变大、变小、或不变“）

五、课堂小结：
根据本节课凸透镜成像规律完成记忆口诀：
一焦分虚实，    分大小；    异侧倒，虚像同侧正放大；
实像，物远像近小，虚像，物近像      。
六、达标检测：
1．做“研究凸透镜成像”的实验，当把蜡烛放在下图中的a点位置时，光屏在另一侧的适当位置处将得到________像 (选填大小，倒正，虚实) ，若将蜡烛从a点移到b点时，调节光屏的位置，直到光屏上得到的像，这个像是 的像。
2．如下图为凸透镜成像的示意图．由于不慎将透镜的上沿摔掉一块(图中阴影部分)，则所成的像将（   ）
A．像的A′部分消失了
B．像的B′部分消失了
C．成像的效果不受影响
D．像A′B′是完整的，亮度变暗
 3．烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则  (     )
A．光屏上仍能成一个放大的像             B. 光屏上能成一个缩小的像
C．光屏上不能成像，但通过透镜能看到     D. 以上说法都不对
4．如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（   ）
A．幻灯机是根据物体放在d点时的成像特点制成的
B．照相机是根据物体放在a点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在b点时的成像情况相似
D．蜡烛放在b点时成的像比它放在c点成的像大
