动力、照明(控制)箱及手操箱技术要求.doc

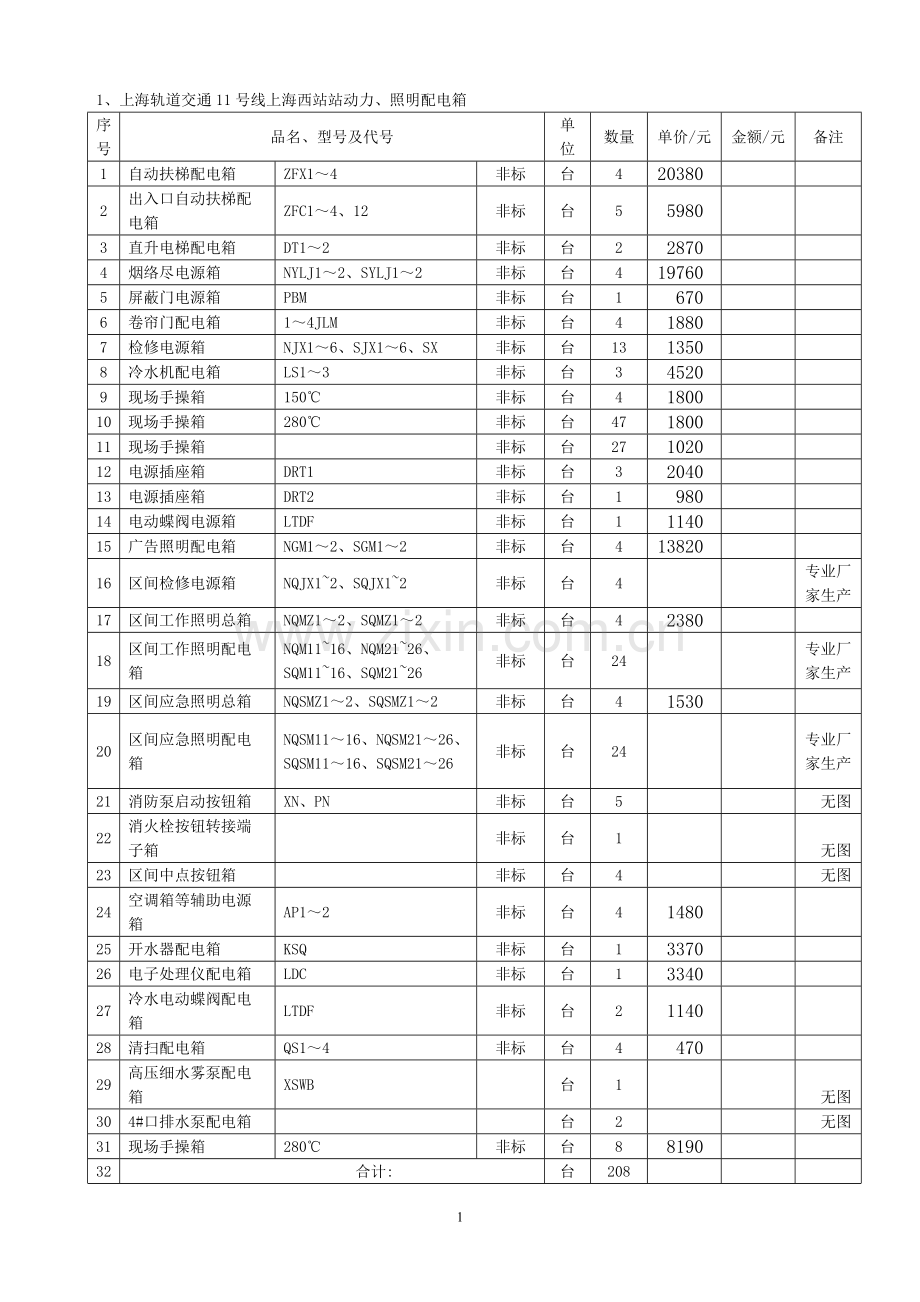

1、上海轨道交通11号线上海西站站动力、照明配电箱　

序号
品名、型号及代号
单位
数量
单价/元
金额/元
备注
1
自动扶梯配电箱
ZFX1～4
非标
台
4
20380

2
出入口自动扶梯配电箱
ZFC1～4、12
非标
台
5
5980

3
直升电梯配电箱
DT1～2
非标
台
2
2870

4
烟络尽电源箱
NYLJ1～2、SYLJ1～2
非标
台
4
19760

5
屏蔽门电源箱
PBM
非标
台
1
670

6
卷帘门配电箱
1～4JLM
非标
台
4
1880

7
检修电源箱
NJX1～6、SJX1～6、SX
非标
台
13
1350

8
冷水机配电箱
LS1～3
非标
台
3
4520

9
现场手操箱
150℃
非标
台
4
1800

10
现场手操箱
280℃
非标
台
47
1800

11
现场手操箱

非标
台
27
1020

12
电源插座箱
DRT1
非标
台
3
2040

13
电源插座箱
DRT2
非标
台
1
980

14
电动蝶阀电源箱
LTDF
非标
台
1
1140

15
广告照明配电箱
NGM1～2、SGM1～2
非标
台
4
13820

16
区间检修电源箱
NQJX1~2、SQJX1~2
非标
台
4

专业厂家生产　
17
区间工作照明总箱
NQMZ1～2、SQMZ1～2
非标
台
4
2380

18
区间工作照明配电箱
NQM11~16、NQM21~26、 SQM11~16、SQM21~26
非标
台
24

专业厂家生产
19
区间应急照明总箱
NQSMZ1～2、SQSMZ1～2
非标
台
4
1530

20
区间应急照明配电箱
NQSM11～16、NQSM21～26、　　　　　SQSM11～16、SQSM21～26
非标
台
24

专业厂家生产
21
消防泵启动按钮箱
XN、PN
非标
台
5

　无图
22
消火栓按钮转接端子箱

非标
台
1

　无图
23
区间中点按钮箱

非标
台
4

　无图
24
空调箱等辅助电源箱
AP1～2
非标
台
4
1480

25
开水器配电箱
KSQ
非标
台
1
3370

26
电子处理仪配电箱
LDC
非标
台
1
3340

27
冷水电动蝶阀配电箱
LTDF
非标
台
2
1140

28
清扫配电箱
QS1～4
非标
台
4
470

29
高压细水雾泵配电箱
XSWB

台
1

　无图
30
4#口排水泵配电箱

台
2

　无图
31
现场手操箱
280℃
非标
台
8
8190

32
合计:
台
208

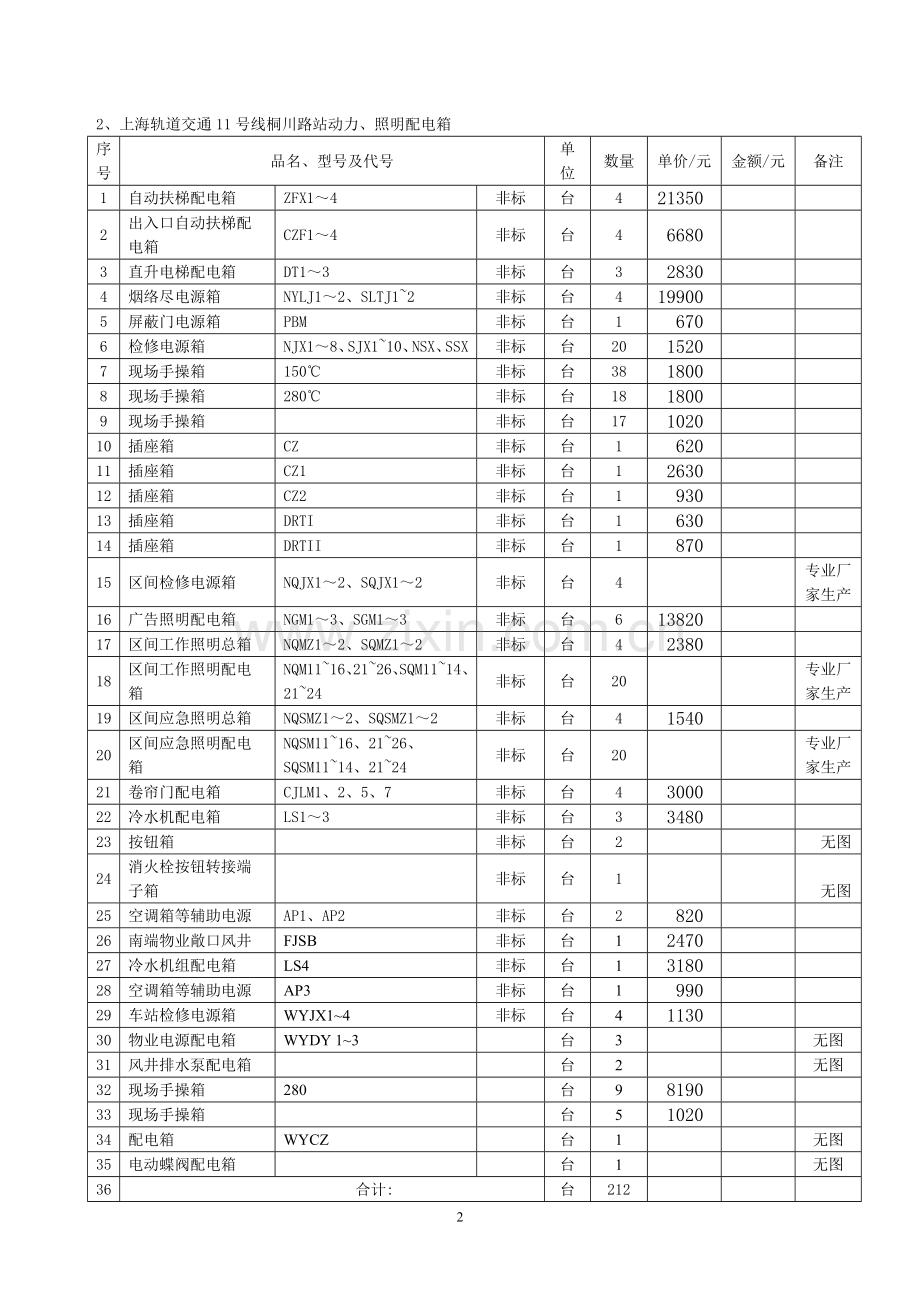

2、上海轨道交通11号线桐川路站动力、照明配电箱　

序号
品名、型号及代号
单位
数量
单价/元
金额/元
备注
1
自动扶梯配电箱
ZFX1～4
非标
台
4
21350

2
出入口自动扶梯配电箱
CZF1～4
非标
台
4
6680

3
直升电梯配电箱
DT1～3
非标
台
3
2830

4
烟络尽电源箱
NYLJ1～2、SLTJ1~2
非标
台
4
19900

5
屏蔽门电源箱
PBM
非标
台
1
670

6
检修电源箱
NJX1～8、SJX1~10、NSX、SSX
非标
台
20
1520

7
现场手操箱
150℃
非标
台
38
1800

8
现场手操箱
280℃
非标
台
18
1800

9
现场手操箱

非标
台
17
1020

10
插座箱
CZ
非标
台
1
620

11
插座箱
CZ1
非标
台
1
2630

12
插座箱
CZ2
非标
台
1
930

13
插座箱
DRTI
非标
台
1
630

14
插座箱
DRTII
非标
台
1
870

15
区间检修电源箱
NQJX1～2、SQJX1～2
非标
台
4

专业厂家生产
16
广告照明配电箱
NGM1～3、SGM1～3
非标
台
6
13820

17
区间工作照明总箱
NQMZ1～2、SQMZ1～2
非标
台
4
2380

18
区间工作照明配电箱
NQM11~16、21~26、SQM11~14、21~24
非标
台
20

专业厂家生产　
19
区间应急照明总箱
NQSMZ1～2、SQSMZ1～2
非标
台
4
1540

20
区间应急照明配电箱
NQSM11~16、21~26、SQSM11~14、21~24
非标
台
20

专业厂家生产
21
卷帘门配电箱
CJLM1、2、5、7
非标
台
4
3000

22
冷水机配电箱
LS1～3
非标
台
3
3480

23
按钮箱

非标
台
2

　无图
24
消火栓按钮转接端子箱

非标
台
1

　无图
25
空调箱等辅助电源
AP1、AP2
非标
台
2
820

26
南端物业敞口风井
FJSB
非标
台
1
2470

27
冷水机组配电箱
LS4
非标
台
1
3180

28
空调箱等辅助电源
AP3
非标
台
1
990

29
车站检修电源箱
WYJX1~4
非标
台
4
1130

30
物业电源配电箱
WYDY 1~3

台
3

无图
31
风井排水泵配电箱

台
2

无图
32
现场手操箱
280

台
9
8190

33
现场手操箱

台
5
1020

34
配电箱
WYCZ

台
1

无图
35
电动蝶阀配电箱

台
1

无图
36
合计:
台
212

3、上海轨道交通11号线枫桥路站动力、照明配电箱　

序号
品名、型号及代号
单位
数量
单价/元
金额/元
备注
1
广告照明配电箱
AGM1～2、BGM1～2
非标
台
4
5680

2
冷水机配电箱
LS1～3
非标
台
3
5980

3
自动扶梯配电箱
ZFT1～2
非标
台
2
21350

4
出入口自动扶梯配电箱
CZF1～4
非标
台
4
6510

5
直升电梯配电箱
CZT1～2
非标
台
2
6510

6
屏蔽门电源箱
PBM
非标
台
1
670

7
烟络尽电源箱
AXSF1～2、BXSF1~2
非标
台
4
8060

8
清扫电源箱
QSJ1~4
非标
台
4
1560

9
检修电源箱
AJX1～4、BJX1~4
非标
台
8
3040

10
暖风机电源箱
NFJ
非标
台
1
2010

11
电子除垢仪电源箱
DZCG
非标
台
1
1730

12
变电所检修电源箱
SJX
非标
台
1

　无图
13
电开水电源箱
DKS
非标
台
1
7130

14
现场手操箱
150℃
非标
台
31
1800

15
现场手操箱
280℃
非标
台
8
8190

16
现场手操箱

非标
台
17
1020

17
商铺电源箱

非标
台
1
3820

18
容服电源箱

非标
台
1
3820

19
细水雾泵电源箱

非标
台
1
41350

20
区间检修电源箱
NQJX1～2、SQJX1～2
非标
台
4

专业厂家生产
21
区间工作照明总箱
NQMZ1～2、SQMZ1～2
非标
台
4
2380

22
区间工作照明配电箱
NQM11、SQM11
非标
台
14

专业厂家生产
23
区间应急照明总箱
NQSMZ1～2、SQSMZ1～2
非标
台
4
1670

24
区间应急照明配电箱
NQSM11、SQSM11
非标
台
14

专业厂家生产
25
按钮箱

非标
台
4

　无图
26
消防手操箱
XA1 A2

台
2

　无图
27
合计:
台
142

动力、照明（控制）箱及手操箱主要技术要求
各类动力控制箱产品具有型式试验报告，3C认证证书或国际权威机构认证证书。
一、区间检修电源箱、区间照明箱
1．采用聚碳酸酯（或不锈钢）一次注塑成型，要求材料硬度高、冲击韧性好、尺寸稳定、绝缘性能好、热稳定性好以及化学稳定性好（具有抵抗矿酸、饱和脂肪碳水化合物、汽油、脂类和油类侵蚀的稳定性）、阻燃性好（该材料极不易燃，且这种材料离开助燃火源后能够自熄灭）。低烟无卤，须有各类报告。箱体四周充填泡沫密封圈，按GB标准达到了IP54以上的防护级别;
2．要求产品具有防尘、防潮、防腐和阻燃耐高温及抗老化的特点，插座采具有最佳的机械和电气性能，即使环境恶劣，在脏、湿条件下，也可保证其优异的性能；适合露天及雨雪天使用。
3．产品须有高防护等级的可透视操作窗罩，该操作窗要求专为方便微型断路器的操作而设计的，其底部与箱体表面接触部位采用四周凹槽内充填泡沫密封圈的方式,避免开箱操作时粉尘、油雾、雨雪等有害物质乘隙而入，确保检修箱、照明箱的整体防护等级达要求。使用方便快捷安全可靠。
4．为确保进出电缆连接，箱内须配置过渡铜排，具有过载、短路和漏电保护，箱内元器件选用TH型等。
5．主要技术参数：
额定绝缘电压：交流660V
额定工作电压：交流380V
额定工作频率：50~60Hz
单回路输出电流：16A、32A（按图配置）
单回路输出电压：交流200～250V、380～480V
输入输出开关极数：4P+E、2P（按图配置）
适应环境：温度为-5℃～+50℃ 有凝露、盐雾、油雾、霉菌等场所
二、非标动力箱及手操箱
A、一般要求：
1．电梯、检修配电、烟络尽双电源等箱，箱体均采用不锈钢制作，焊接而成。焊接应牢靠无灰渣、气孔、毛刺等缺陷。考虑到防水、防腐要求，采用密封型柜体。出入口电梯箱等要求加装一扇用于防止乘客误操作带锁的门，柜门须加密封条，內外双层门，内门装元器件，外门为玻璃门，便于巡视观察，要与装饰面匹配。
2．公共区域箱体安装方式均为暗装。
3．非公共区配电箱箱体安装方式原则上可为明装（通道内烟烙尽电源箱需要暗装）。
4．根据环控工艺要求，布置在活塞风机械风道内的区间TVF风机和组合风阀的手操箱应采用耐高温箱体，电气设备需耐高温150℃/1h。布置在回/排风道内的风机和风阀的手操箱应采用耐高温箱体，电气设备需耐高温280℃/1h。须附相关型式、检测报告和地铁运营业绩。
5．所有柜（箱）电缆进出方式原则为下进下出，特殊情况需考虑电缆其他方式，箱体制作时上下配敲落孔，敲落孔大小根据电缆截面大小定。
6．进出柜（箱）体电缆截面较大时需考虑采用铜排过渡接线方式，箱內一次回路应有足够的截面，连接可靠并有标准相序标记。N线、PE线均用铜排，并配齐螺母和垫圈。所有电动机的主回路均须从主开关或大容量的接线端子引出，端子排下方应有固定电缆的夹头，配用锥形密封圈。
7．箱内二次接线采用阻燃型铜芯线，连接的控制导线截面不应小于规定截面,端子排选用螺丝固定型，大电流端子、一般端子之间应有所间隔。端子排的设计应使运行、检修、调试方便，适当考虑与设备位置对应，端子排导电部分为铜质，大小应与所接电缆相配套，并应留有适量备用端子。盘内电器元件安装及走线要求可靠、布置合理，电器间绝缘应符合国家相关标准。测量表计的安装要便于读数。盘体结构要求散热良好，柜内主要电器元件的选用应征得专业工程师确认，整定值须与负载相匹配。
8．落地式的动力柜均需配备底盘。箱体采用经表面防腐蚀处理后静电喷塑。板材厚度按国家规定，制成的面板及屏架应有足够的机械强度，以保证元件安装后，操作时无摇晃，屏面板及屏架无变形等。箱体面板标牌用白色有机玻璃刻黑仿宋体字。柜体颜色由厂方提供色标后由甲方选定。
9．产品验收需经厂方质检部门验收后通知施工总承包方会同设计、监理到厂家进行初验，主要设备需在厂方进行通电动作试操作，随机提供资料由投标方保管，最后统一交招标方。
10．所提供设备应采取适当的措施以预防虫害；
11．其他部分均需符合GB标准。
B、主要元器件技术要求：
动力控制柜内元器件选型应统一，元器件型号、整定范围及仪表等配置以设计图为参考。乙方在满足设计功能要求下，元器件选择品牌档次不得低于设计要求，在供电安全可靠性不降低的前提下可选用其他国内外著名品牌元器件，但最终元器件配置方案在设计联络中须经有关部门及人员确认，乙方要无条件满足甲方合理配置要求。
1．双电源自切开关:
自动转换开关电器电气级别为PC级；采用独立的自动转换开关电器（即ATSE）产品的形式；
自动转换开关电器应满足系统电压、电流、频率的要求；自动转换开关电器应具备机械、电气双重互锁功能；
自动转换开关电器应具备“常用电源合、备用电源分”/“常用电源分、备用电源合”/“常用、备用电源双分”三个可靠的工作位置，且“常、备用电源双分”位置可以实现可靠的、机械的保持，并可加装挂锁；
自动转换开关电器应具备自动转换功能、现场手动转换功能，并且两种工作方式互不干涉；
自动转换开关电器投切方式应为自投自复方式（或自投不自复、互为备用方式，并且三种投切方式现场可调）；
自动转换开关电器应能够实现发电机控制及负荷卸载功能；自动转换开关电器应能够实现发电机控制及负荷卸载功能；自动转换开关电器应带通讯口；自动转换开关电器应具备实现消防联动的控制功能；自动转换开关电器应采用两路电源独立的灭弧装置，有独立的灭弧系统，且在各方向无飞弧产生；自动转换开关电器应采用独立安装的美观、整洁的控制器；自动转换开关电器应采用智能芯片组成，产品工作参数可以现场整定；自动转换开关电器应能够通过控制器上的按键实现投切等必要的试验、测试动作；自动转换开关电器应能够通过数字实时的显示常用电源及备用电源的各项电压值；自动转换开关产品应符合GB/T 14048.11-2002，并通过CQC认证；转换开关电器的控制部分应通过附带的EMC检测；
2．低压交流塑壳式断路器
塑壳式断路器应符合下列主要技术要求：
满足系统电压、电流、频率以及分断能力的性能水平要求。
塑壳式断路器分断能力为35kA，在400～415V范围内Ics＝Icu。
断路器应为模块化结构设计、安装方便，并可在不拆卸塑壳断路器外壳的情况下加装各种附件（如分励脱扣器、辅助触头、报警触头）而无需改变断路器结构。
断路器无飞弧。
电动机出线回路应选用有电动机保护特性的塑壳断路器。
塑壳断路器应为抗湿热型产品。
塑壳式断路器保护功能应包括：长延时保护、瞬时脱扣，额定电流为400A及以上时采用电子脱扣器,保护整定值可在面板调整。
控制柜生产前须负责核对与上级开关匹配情况，有义务提出设计不合理开关匹配情况，及时更正，否则须承担整改责任，并不得增加任何费用和延误设备送电调试时间。
3．低压交流接触器
低压交流接触器应符合下列主要技术要求：
满足系统电压、电流、频率的性能水平要求。
结构形式为封闭式，工作制为“不间断工作制”。
磁系统的安排应在更换线圈时，勿须拆卸基座端与接线。
灭弧系统为封闭式弧室，无飞弧。
具有4个以上辅助触头，应根据需要改变常开常闭型。
与断路器的配合，应符合GB14048.4-2003中8.2.5条规定的“2”型配合的要求。
4．按钮
主要技术指标:
额定绝缘电压：AC600V
约定发热电流：10A
工频耐压：2500V/min
使用类别：AC-15，DC-13
抗振动：102000 Hz·1mm·15g
防护等级：IP65 有“TH”标志的能在湿热带的环境下正常工作
机械寿命：
结构型式
机械寿命（万次）
操作频率（次/h）
一般式、蘑菇式带灯式
100
1200
旋钮式、钥匙式、自锁式
30
120
电寿命：
使用类别
电寿命（万次）
操作频率（次/h）
AC-15
60
1200
DC-13
25
1200

5．指示灯
工频耐压：2.5kV（试验电压为交流有效值）
绝缘电阻：≥2MΩ
允许电压波动：电压≤48V时允许波动±5%，电压＞48V时允许波动±20%
连续工作寿命：≥5000h
光亮度：≥75mcd
超高亮度：≥150mcd
相比漏电起痕指数：CTI≥100
6．转换开关
产品能通过各种凸轮组合，满足不同形式接点通断的要求。
隐蔽式接线：指触安全。
端子为防脱落式螺钉。
触点材料：银合金。
外壳为增强阻燃尼龙66，阻燃性达到V0级。
