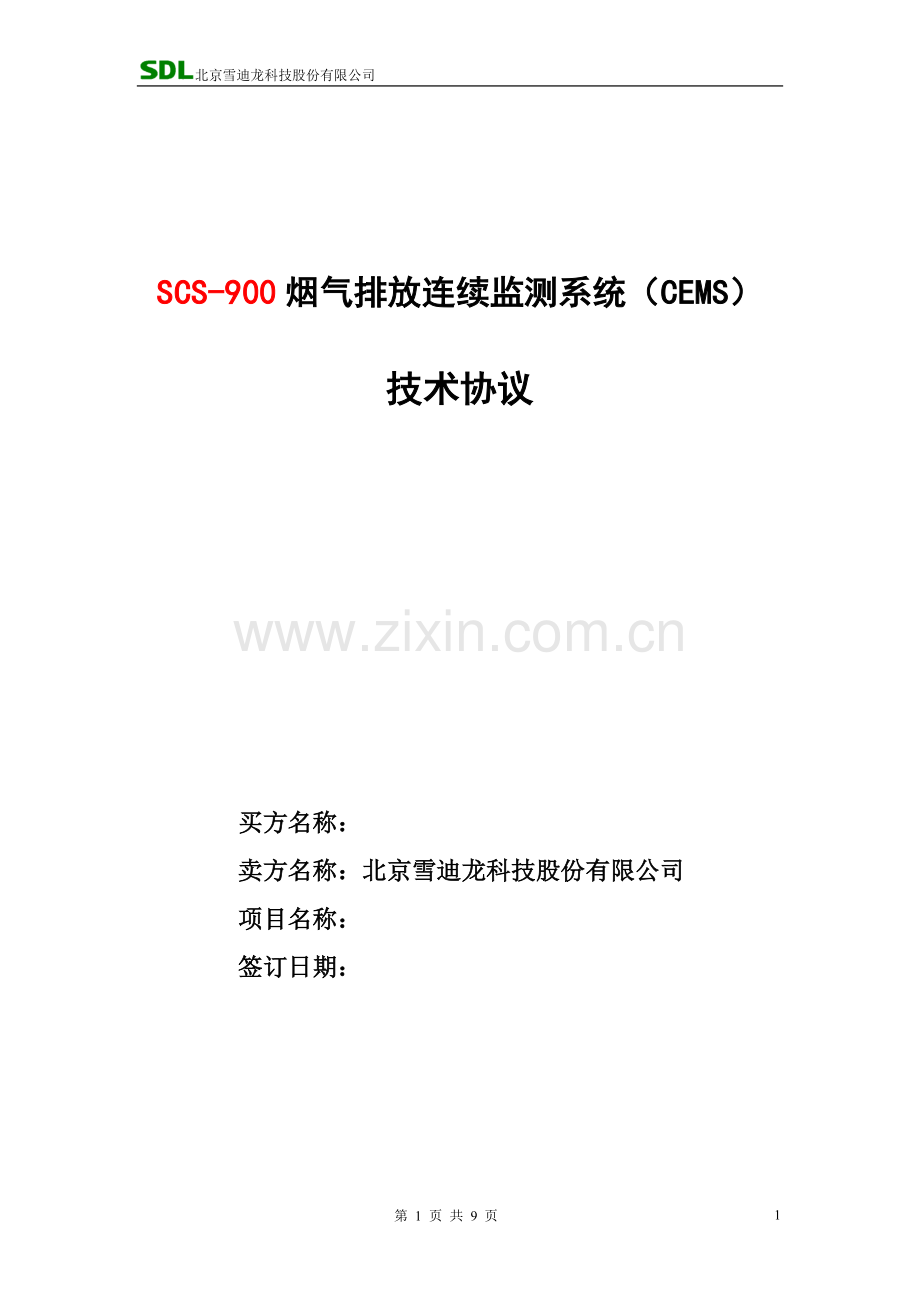

北京雪迪龙科技股份有限公司

SCS-900烟气排放连续监测系统（CEMS）

技术协议

买方名称：
卖方名称：北京雪迪龙科技股份有限公司
项目名称：
签订日期：

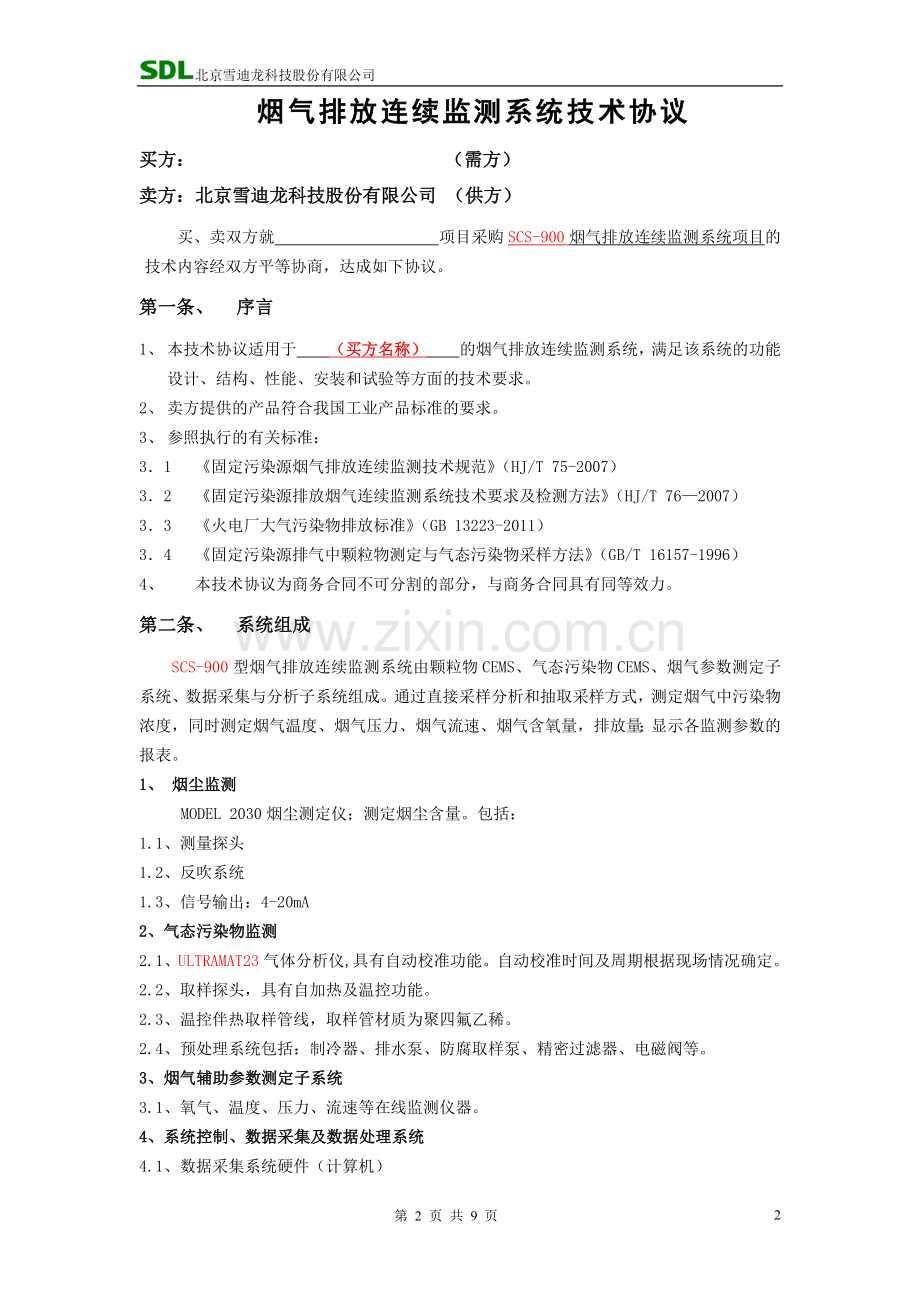

烟气排放连续监测系统技术协议
买方： （需方）
卖方：北京雪迪龙科技股份有限公司 （供方）
买、卖双方就 项目采购SCS-900烟气排放连续监测系统项目的技术内容经双方平等协商，达成如下协议。
第一条、 序言
1、 本技术协议适用于 （买方名称） 的烟气排放连续监测系统，满足该系统的功能设计、结构、性能、安装和试验等方面的技术要求。
2、 卖方提供的产品符合我国工业产品标准的要求。
3、 参照执行的有关标准：
3．1 《固定污染源烟气排放连续监测技术规范》（HJ/T 75-2007）
3．2 《固定污染源排放烟气连续监测系统技术要求及检测方法》（HJ/T 76—2007）
3．3 《火电厂大气污染物排放标准》（GB 13223-2011）
3．4 《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）
4、 本技术协议为商务合同不可分割的部分，与商务合同具有同等效力。
第二条、 系统组成
SCS-900型烟气排放连续监测系统由颗粒物CEMS、气态污染物CEMS、烟气参数测定子系统、数据采集与分析子系统组成。通过直接采样分析和抽取采样方式，测定烟气中污染物浓度，同时测定烟气温度、烟气压力、烟气流速、烟气含氧量，排放量；显示各监测参数的报表。
1、 烟尘监测
MODEL 2030烟尘测定仪；测定烟尘含量。包括：
1.1、测量探头
1.2、反吹系统
1.3、信号输出：4-20mA
2、气态污染物监测
2.1、ULTRAMAT23气体分析仪,具有自动校准功能。自动校准时间及周期根据现场情况确定。
2.2、取样探头，具有自加热及温控功能。
2.3、温控伴热取样管线，取样管材质为聚四氟乙稀。
2.4、预处理系统包括：制冷器、排水泵、防腐取样泵、精密过滤器、电磁阀等。
3、烟气辅助参数测定子系统
3.1、氧气、温度、压力、流速等在线监测仪器。
4、系统控制、数据采集及数据处理系统
4.1、数据采集系统硬件（计算机）
4.2、雪迪龙烟气监测控制系统软件V1.0：PAS-DAS V1.0.
第三条、 卖方提供产品的技术要求及服务
1、采样系统
采用完全抽取法，所有采样管线及接头满足该工程的防腐要求。
1.1、采样探头
专用电伴热式取样探头（安装在烟道上），含取样和吹扫单元，加热温度控制在140-160℃，镍钛合金过滤器过滤精度为5μm，将烟道中绝大部分尘埃挡在过滤器之外。
1.2、采样管线
加热取样线是连接探头和预处理系统的连线，采用电伴热形式，中间样气管采用F8聚四氟乙烯耐腐蚀软管，另含一根F6聚四氟乙烯耐腐蚀软管作为探头校准管。采样管内温度控制在140-160℃，使得烟气中水含量以蒸气状态存在，防止水结露与SO2生成酸，并有温度报警装置。
2、SCS-900型烟气排放连续监测系统（CEMS）技术指标：(以下根据买方要求测量的数据值提供设备技术指标)
2．1颗粒物测试仪：
测量范围： 0-500mg/m3 ； 精确度(%)：≤±2%
2．2 SO2/NO/O2分析仪：
测量范围： 0-500-2500 ppm（O2：0-5-25%） ；精确度(%)：≤±1%
2．3烟气温度监测仪：
测量范围： 0-300℃ ； 精密度： ≤±1%
2.4烟气流速测试仪：
测量范围： 0～40m/s； 精密度： ≤±2.5%
2.5压力监测仪：
测量范围： -10+10 KPa ； 精密度： ≤±1%
第四条、 质量保证和检验
1、出厂测试：
在装箱前，卖方出厂前完成CEM系统的全部检验，调试。确保CEM系统是合格的。
2、启动测试 ：
设备安装完毕，经卖方技术人员初步调试以后，进入启动运行期，进行启动调整和数据标定；买方应确保启动期间的合理运行工况及仪表供电；
3、性能测试：
卖方保证CEM系统的性能满足行业标准，验收按国家火电厂验收标准进行。
第五条、 供货范围
1、提供1份完整的操作/维护手册，包括启动、运行、校正、日常调整和关闭的所有阶段。
2、提供在烟道或烟囱上安装设备的要求或示意，包括采样孔的数量、尺寸和位置及硬件定位的安装示意图等。
3、烟道或烟囱开孔尺寸图、仪表间布置示意图在合同签订并且买方提供完善的现场工况后，一周内交付买方。
4、卖方提供的合同规定设备清单：（以下为单套配置，共一套）
序号
设备名称
规格型号
单位
数量
生产厂家
1
采样探头（包括控制器）
SD200
套
1
SDL
2
采样管线
BWG-F8-F6
米
30
SDL
3
SO2/NOx/O2分析仪
ULTRAMAT23
台
1
SIEMENS
4
预处理系统及其机柜

PLC
制冷器
抽气泵
电磁阀
空开
按钮
800(W)×600(D)×2100(H)mm3
S7-200
CGC-03B
SP1.1
93195029
5SY系列
XB/ZB
套
1
SDL

SIEMENS
SDL
SDL
宝德/德国
SIEMENS/德国
施耐德/法国
5
系统吹扫装置
--
套
1
SDL
6
测尘仪
Model 2030
套
1
SDL
7
流量计
SITRANS P/PT1
套
1
SIEMENS
8
压力计
SITRANS P
套
1
SIEMENS
9
温度计
SITRANS T
套
1
SIEMENS
10
相关连接缆线
--
套
1
SDL
11
钢瓶气（带减压阀）
8L
瓶
2
氦普
12
数据采集系统硬件
计算机
打印机
显示器

2G/500G
HP1000
19″LCD

台
台
台

1
1
1

DELL
HP
DELL
13
烟气监测控制系统软件PAS-DAS V1.0
PAS-DAS V1.0
套
1
SDL
14
备品备件
--
套
1
SDL

随机提供的备品备件清单（以下为一套配置，共一套）
序号
名称
规格型号
单位
数量
厂家
寿命
1

探头过滤器滤芯
S0701-A0201-001
个
2
SDL
6个月
2
保护过滤器滤芯
S0701-A0406-003
个
1
SDL
12个月
3
安全过滤器
S0304-A0101-002
个
1
SDL
12个月
4
保险管220V-240V
S0416-A0301-002
个
1
SDL
2年（易损）
5
防腐白螺帽及硅胶垫（冷腔用）
S0705-A0302-001/
S0705-A0504-001
套
1
SDL
12个月
6
蠕动泵管（12.5cm）
S0901-A0202-002
根
8
SDL
3个月
7
“0”圈（保护过滤器用）
S0705-A0503-001
个
1
SDL
12个月
第六条、 需买方配合的主要工作
1、 货到现场前买方应完成仪器间的建设及装修工作。操作间面积不小于3M*2.5M，净高不低于2.5M；操作间工作温度应常年保持为18-28℃，如果达不到此要求，应安装空调，若因温度过高或过低造成的仪表故障，买方需承担责任。操作间应做好防尘防震处理，同时把仪表气接至现场安装平台，仪表气要求洁净干燥，压力为4－7公斤，用量为0.6 m3/min。
2、 货到现场前应完成仪表间的配电，配电要求：220VAC，50Hz；2KVA+40W*L（L为采样管线长度），仪表间应提供接地装置，在货到现场前，买方应将接地装置完善，确保接地电阻小于4Ω。
3、 买方需按照卖方提出的相关示意图要求，在设备进厂前3天完成采样监测点的打孔、法兰预埋、监测点平台（含爬梯、护栏）的搭建等安装准备工作。监测点平台承重应在300Kg/m2以上，并做防滑处理。
4、 买方需按照卖方提供的示意图要求，在卖方指导安装人员进场前完成从监测平台到仪表间之间的管线桥架及电缆铺设工作；所有连接电缆桥架由买方负责。
5、 安装时卖方派1名工程师负责现场安装指导工作，买方需派2-4名人员参与设备安装、调试、启动、验收、在此过程中卖方对买方技术人员进行培训。所有设备的现场就位安装工作由买方负责，卖方调试工程师负责现场安装指导。
第七条、 联网及信号传输
1、联网：如需要与当地环保部门联网，买方应提供当地环保部门的通讯协议，以便卖方的CEMS能与环保部门联网,卖方预留通讯接口，联网设备由买方负责提供。
2、信号传输：CEMS系统需要给厂方DCS预留模拟量信号接口。
第八条、 质量保证期
1、 卖方对CEMS系统提供的质量保证期为自交货之日起14个月或安装调试合格后12个月（以先到为准）。在质保期内如CEMS系统发生问题，卖方保证在48小时内响应，提出解决方案。
2、质量保证期满后对CEMS提供终身有偿服务。
第九条、 工作接口表
为保证CEMS系统的正常顺利投用，买卖双方明确CEMS系统的工作接口表如下：
序号
工作内容
工作描述
供方工作范围
需方工作范围
1
设备保管
收货后放置仓库保管

●
2
安装指导
电话指导或现场指导
●

3
现场操作平台及爬梯
制作及安装

●
4
烟道开孔及法兰焊接

●
5
法兰
CEMS设备对接法兰
●

6
法兰
环保测试孔法兰

●
7
平台设备固定
支架及安装

●
8
分析小屋
地基及安装

●
9
分析小屋
制造及其公用工程

●
10
分析小屋
空调

●
11
分析小屋
计算机桌椅

●
12
分析小屋
室内设备就位

●
13
电缆桥架
材料及其敷设

●
14
采样管线

●

15
采样管线敷设

●
15
电缆
配电室到分析柜

●
16
电缆敷设
配电室到分析柜

●
17
电缆
分析柜到现场平台
●

18
电缆敷设
分析柜到现场平台

●
19
电缆
分析柜到DCS

●
20
电缆敷设
分析柜到DCS

●
21
压缩空气及管路
材料及其敷设

●
22
CEMS设备连接
电气接线及气路连接

●
23
系统试运转

●

24
CEMS设备启动及校准

●

25
系统调试

●

26
环保联网
通讯接口及通讯软件
●

27
环保联网
通讯设备硬件

●
28
系统72h/168h测试

●（配合）
●
29
系统72h/168h测试耗材（标气等）

●
30
环保验收

●（配合）
●
第十条、 履行期限和方式
本技术协议自买卖双方的商务合同生效之日起生效。
第十一条、 争议的解决方法
在合同履行过程中如双方发生争议，双方应当协商解决；技术问题有争议时，应以国家相关标准为基础协商解决。

第十二条、 结束语
1. 本协议签字生效后，如有改动可协商后另行签定补充协议，并与本协议等同有效。
2. 本协议共有两份，买卖双方各执一份，具有同等效力。
说明：本技术协议签订后，买方需于3个工作日内提供现场工况数据表（见附件一）。如因买方原因未能按要求时间提供现场工况数据表，则卖方的供货时间相应后延，直至买方提供准确的现场工况数据表为止。若因买方数据表有误引起CEMS设备订货错误，买方承担其相应责任。

买方： 卖方：北京雪迪龙科技股份有限公司
买方代表（签字）： 卖方代表（签字）：
税号： 　 税号：110114802661150
开户银行： 开户银行：中国建设银行北京沙河支行
账号： 账号：1100 1016 0000 5926 3662
电话： 电话
传真： 传真：[phone]
地址： 地址：北京市昌平区回龙观国际信息产业基地园区三街三号（102206）

附件一 CEMS现场数据表
北京雪迪龙公司传真：[phone]
项目名称（公司全称）：
填写人及联系电话、邮箱：
填写日期：
一、 工艺参数

正常值
最大值
* SO2（mg/m3）

* NO（mg/m3）

*粉尘（mg/m3）

*温度（℃）

*流速（m/s）

*压力（KPa）

其他可选
CO（mg/m3）

CO2（mg/m3）

二、 CEMS测点处烟道（囱）参数
* 材质
钢（ ） 砖混（ ） 其他（ ）
* 尺寸
垂直矩形烟道
长X宽： mm2 壁厚： mm
保温层： mm 安装在 mm侧
水平矩形烟道
宽X高： mm2 壁厚： mm
保温层： mm 安装在：侧面（ ）顶部（ ）
圆形烟囱
外径： mm 壁厚： mm
保温层： mm
三、 线缆长度
*采样管线长度： 米
（采样管线长度的确定非常重要，需注意：1、测量时每根请留出10~15米余量，2、由于客户填写错误造成更换管线的，由客户承担往返运费，并承担由此带来的工期延误相关损失；3、超出合同签订长度部分另外计费。）
*主光缆长度： 米（有激光分析仪时填写）
*回路光缆长度： 米（有激光分析仪时填写）
四、 其他说明

注意事项：
1、数据表必须由用户填写；
2、数据表将作为雪迪龙公司设计选型依据，需要客户签字或盖章，由于数据表填写错误导致仪表等选型设计错误造成的损失责任在客户；
3、标注“*”处为必填项。

客户签字：

附件二： 现场安装阶段买方需准备的辅料及工具
货到现场后，买方在安装阶段应提供的安装附件及工具清单
安装辅材
焊条
氧气乙炔气
油漆及毛刷
防水胶布、电气绝缘胶带
玻璃胶
桥架，桥架固定支架
100X100
肋板及预埋钢管
200X200（mm），厚10mm
膨胀螺栓 M8×80个
安装支架
角钢 ∠45x45x5，40米
槽钢 ［50x37x4.5， 20米
需买方准备的现场安装工具
安装工具
脚手架
电焊机
水钻
切割机
扳手、钳子、改锥等常用工具

卖方提出的现场安装进度计划（以4人计）
施工进度
工期
施工准备
1天
小屋地基制作、就位
1天
平台制作、安装
1天
爬梯制作、安装
1天
烟道开孔、法兰焊接
0.5天
桥架敷设、电缆敷设
1.5天
压缩空气管敷设
0.5天
平台及小屋内设备固定、就位
1天
设备电气、气路管等总连接
1天
安装验收
0.5天

9
