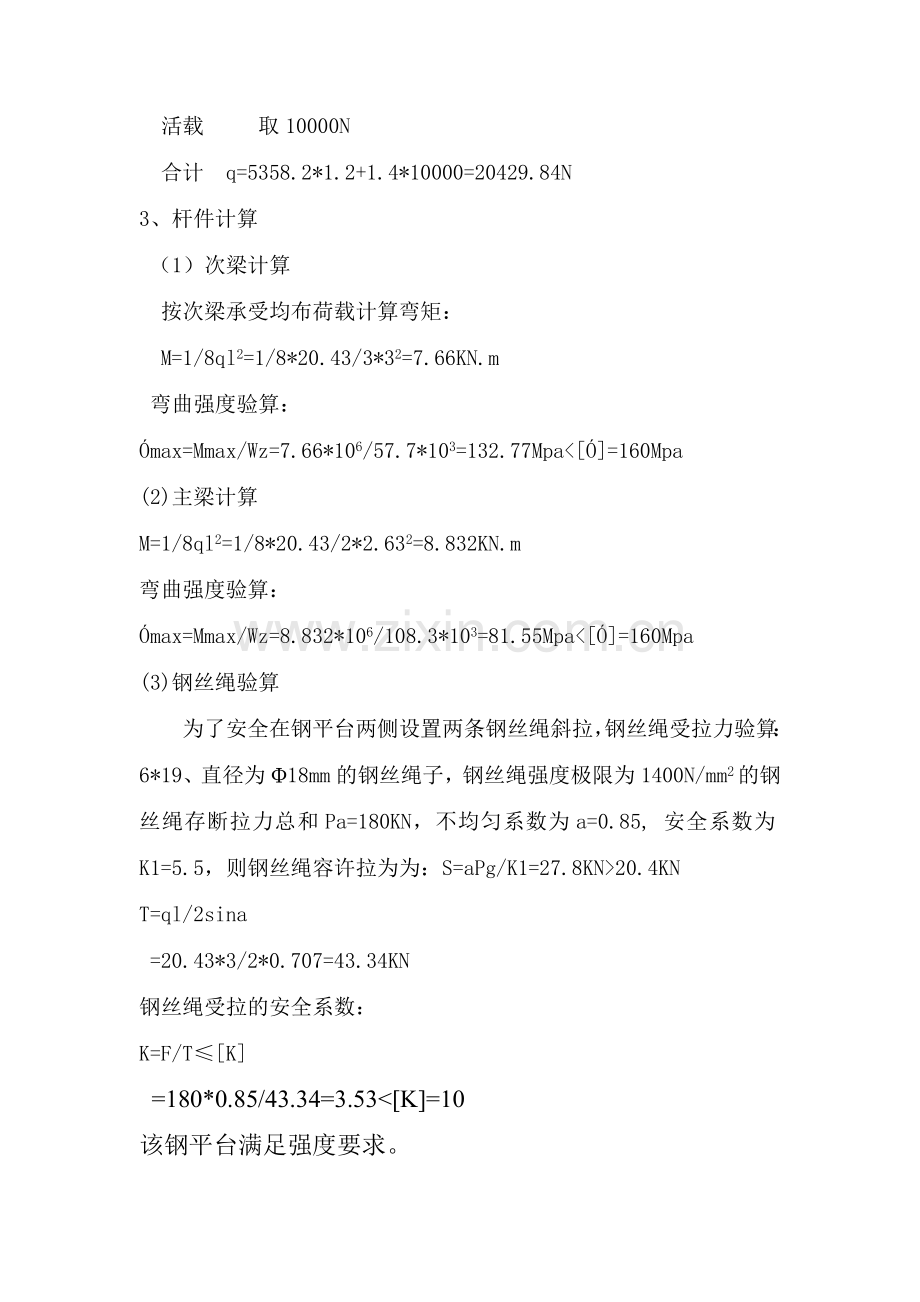

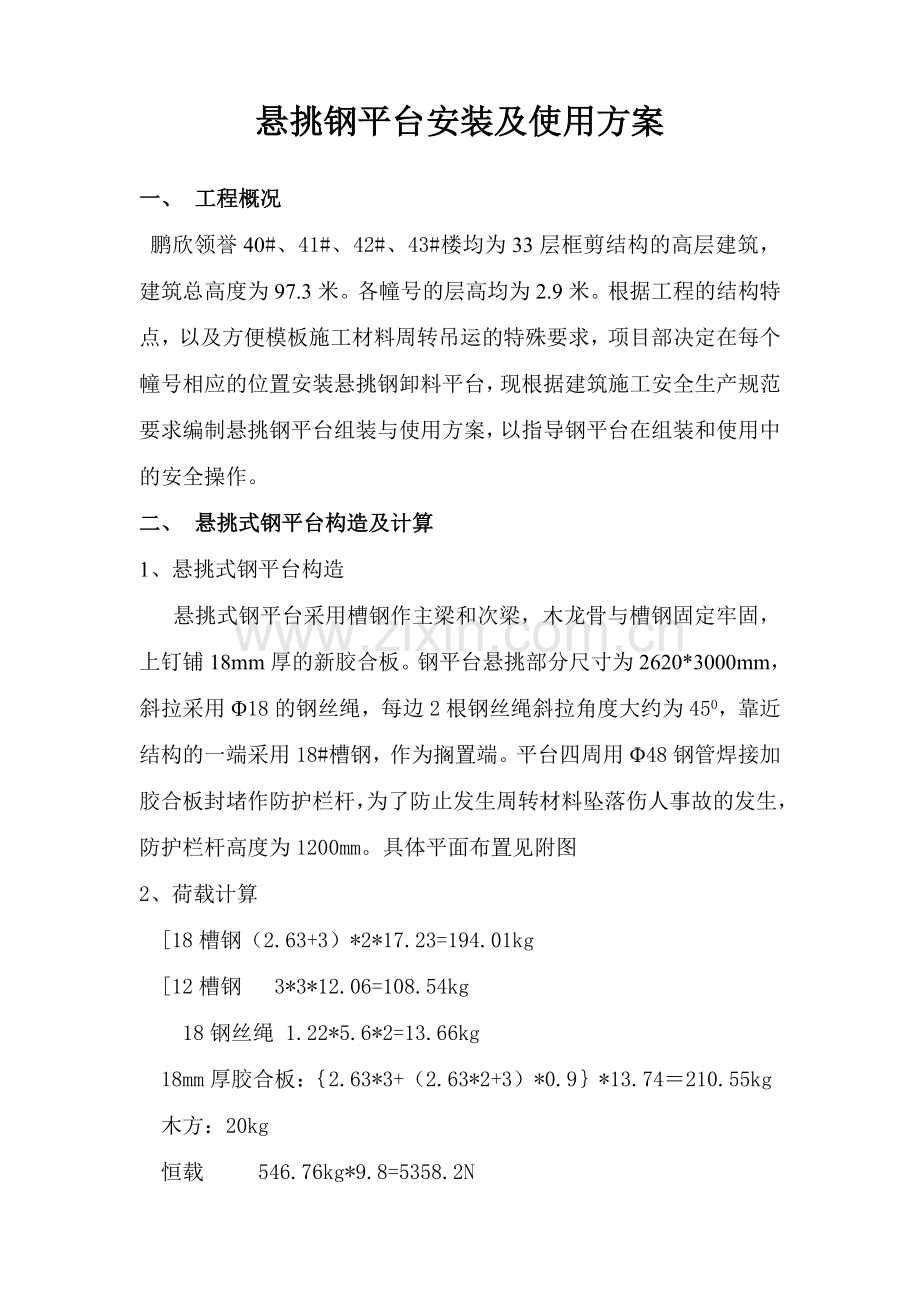

悬挑钢平台安装及使用方案一、 工程概况 鹏欣领誉40#、41#、42#、43#楼均为33层框剪结构的高层建筑，建筑总高度为97.3米。各幢号的层高均为2.9米。根据工程的结构特点，以及方便模板施工材料周转吊运的特殊要求，项目部决定在每个幢号相应的位置安装悬挑钢卸料平台，现根据建筑施工安全生产规范要求编制悬挑钢平台组装与使用方案，以指导钢平台在组装和使用中的安全操作。二、 悬挑式钢平台构造及计算1、悬挑式钢平台构造 悬挑式钢平台采用槽钢作主梁和次梁，木龙骨与槽钢固定牢固，上钉铺18mm厚的新胶合板。钢平台悬挑部分尺寸为2620*3000mm，斜拉采用18的钢丝绳，每边2根钢丝绳斜拉角度大约为450，靠近结构的一端采用18#槽钢，作为搁置端。平台四周用48钢管焊接加胶合板封堵作防护栏杆，为了防止发生周转材料坠落伤人事故的发生，防护栏杆高度为1200mm。具体平面布置见附图2、荷载计算 18槽钢（2.63+3）*2*17.23=194.01kg 12槽钢 3*3*12.06=108.54kg 18钢丝绳 1.22*5.6*2=13.66kg 18mm厚胶合板：2.63*3+（2.63*2+3）*0.9*13.74210.55kg 木方：20kg 恒载 546.76kg*9.8=5358.2N 活载 取10000N 合计 q=5358.2*1.2+1.4*10000=20429.84N3、杆件计算 （1）次梁计算 按次梁承受均布荷载计算弯矩： M=1/8ql2=1/8*20.43/3*32=7.66KN.m 弯曲强度验算：max=Mmax/Wz=7.66*106/57.7*103=132.77Mpa=160Mpa(2)主梁计算M=1/8ql2=1/8*20.43/2*2.632=8.832KN.m弯曲强度验算：max=Mmax/Wz=8.832*106/108.3*103=81.55Mpa20.4KNT=ql/2sina =20.43*3/2*0.707=43.34KN钢丝绳受拉的安全系数：K=F/TK =180*0.85/43.34=3.53K=10该钢平台满足强度要求。三、 安装说明 根据工程结构及施工现场综合布置，钢平台的安装：40#、41#楼在主楼的南立面，按每幢主楼安装两个；42#楼的北立面安装两个；43#楼的北立面安装一个，南立面安装三个；安装从每幢的三层楼面开始安装，具体安装程序如下：1、准备工作：对调进的或加工制作的钢平台进行检查，特别是检查焊缝有无开裂脱焊的现象。槽钢及钢板有无变形，钢丝绳有无异常，并对钢平台的三面防护栏杆用18mm厚胶合板进行封闭防护，以防止平台放置及在起吊时小的物件滑落。选择钢平台的安装位置，从结构及便于模板材料搬运进行选择，并着重考虑安装的钢平台完全与脚手架脱离，而且在钢平台荷载的情况不得把荷载的转移的脚手架上。在安装平台的楼层及部位预埋两根以上钢管，在安装钢平台时以方便钢平台的挑梁与楼面固定。2、安装工作。钢平台安装采用塔吊配合吊装，由架子工组指定专人进行安装作业，首先选好斜拉钢丝绳的长度，以确保安装后的钢平台水平或外边略高于里边，由于住宅楼的层高为2.9米，安装后的斜拉钢丝绳与平台的夹角应控制在4560之间，平台根部伸进楼层的槽钢用钢管固定，确保槽钢与楼面固定在平台荷载时不松动滑移。斜拉的钢丝绳上端固定在上一层的结构柱和砼板墙上，主拉钢丝绳与保险用的钢丝绳应安装牢固可靠。3、验收工作。钢平台组装结束，由架子工组长及时通知项目部，项目部组织安全员、施工员、架子工组长及安装人员对组装的钢平台进行验收，并认真填写验收记录，参加人员签字，验收合格后由施工员通知作业班组交予使用。四、使用中的安全注意事项1、钢平台在施工中严格执行安全操作规程，由架子工组负责日常的维护管理，钢平台交付使用中必须根据钢平台的量化要求进行使用。严禁超载堆放或堆放无序，应做到在平台上码放的材料及时吊运；严禁在平台上长时间堆放或过多地超出平台长度宽度材料蛮干使用平台。2、应随时检查钢平台的各项防护措施，特别是钢平台与外脚手架接口处的防护，应确保人员及材料进入平台时安全，平台上的防护栏杆及平台外口张设的安全网应始终保持良好安全可靠。3、材料吊运、塔吊指挥人员应站在平台旁进行材料吊运指挥，严禁无指挥进行平台材料吊运，大风大雾等恶劣天气不得进行平台材料吊运。4、每班作业结束及拆除平台进行第二次组装应保持平台干净，不存留任何材料及杂物，防止任何坠物事件的发生。附图：江苏正飞建设有限公司鹏欣领誉项目部 2013.5.5
